Deze dompelbeluchter bestaat uit een pomp uit de B-serie en een venturi met straalbuis die het water in beweging houdt en gelijktijdig belucht. Een aanzuigslang brengt omgevingslucht tot in de venturi.
U bevindt zich hier:
- Beginnen >
- België >
- Rioolwaterzuivering >
- Beluchting >
- BER
BER | 3x400V / 50Hz

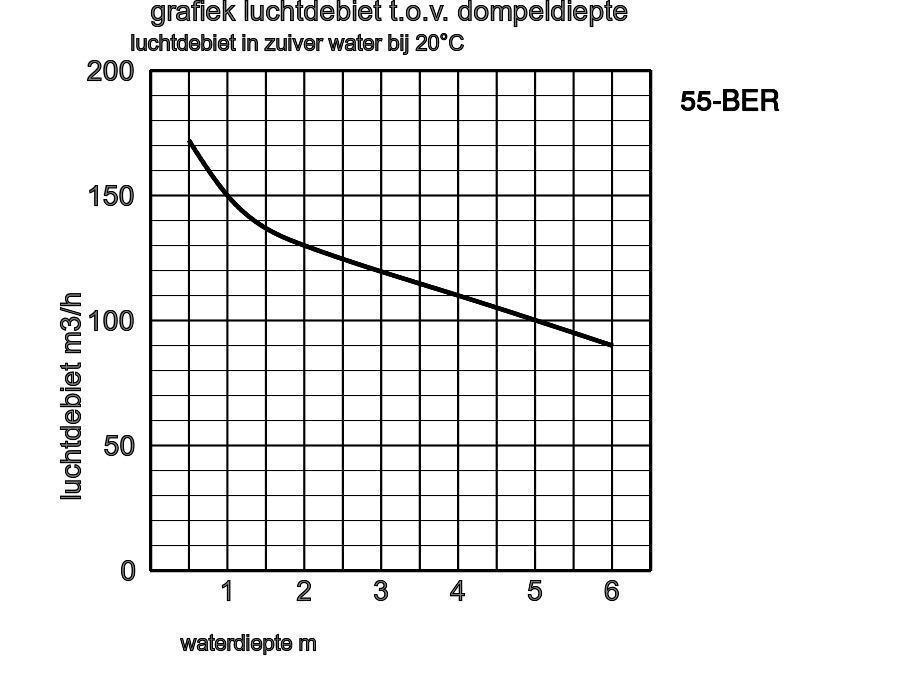

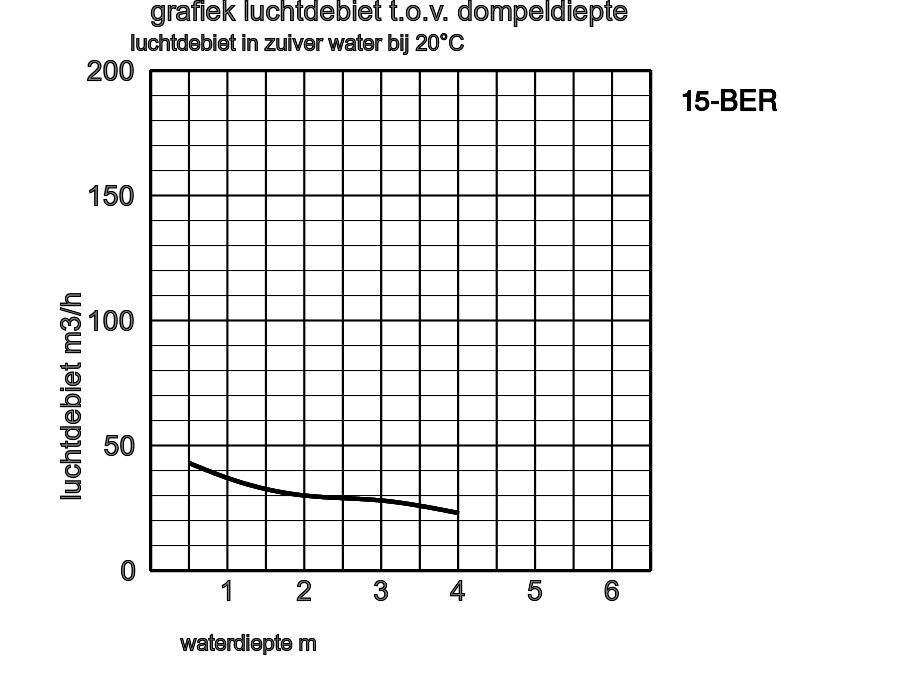

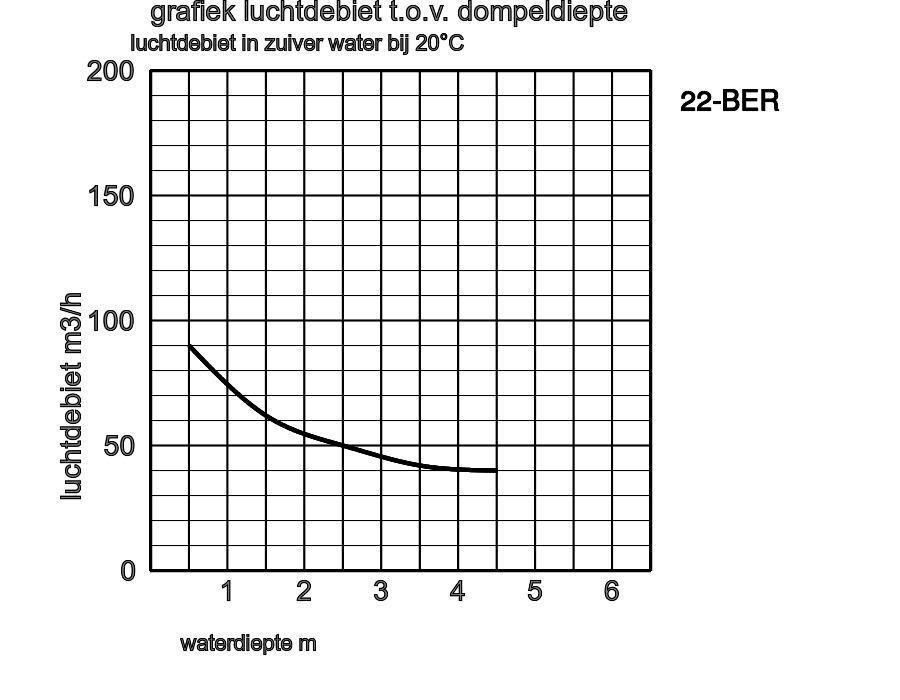

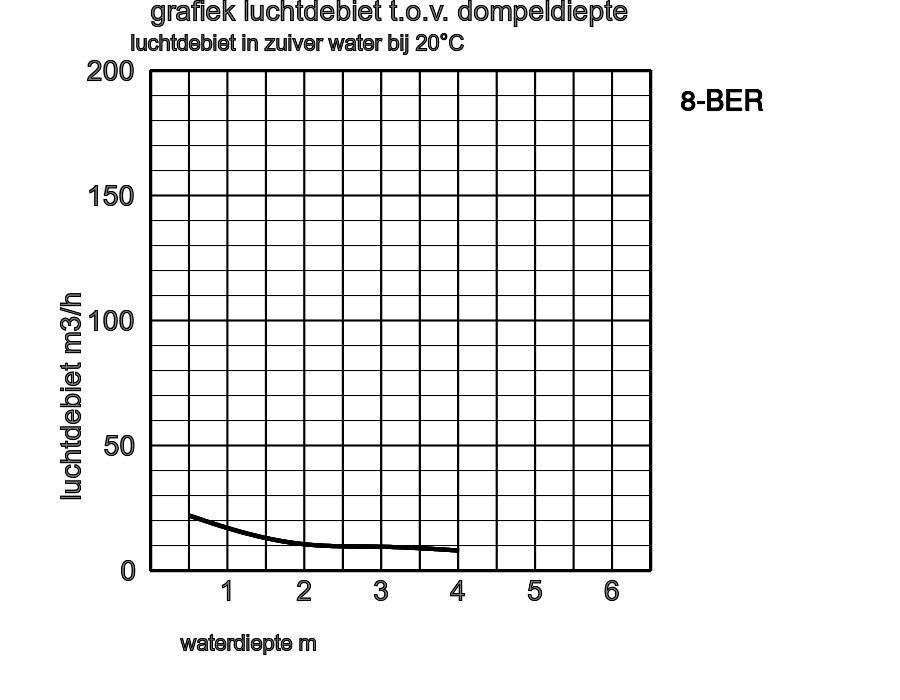

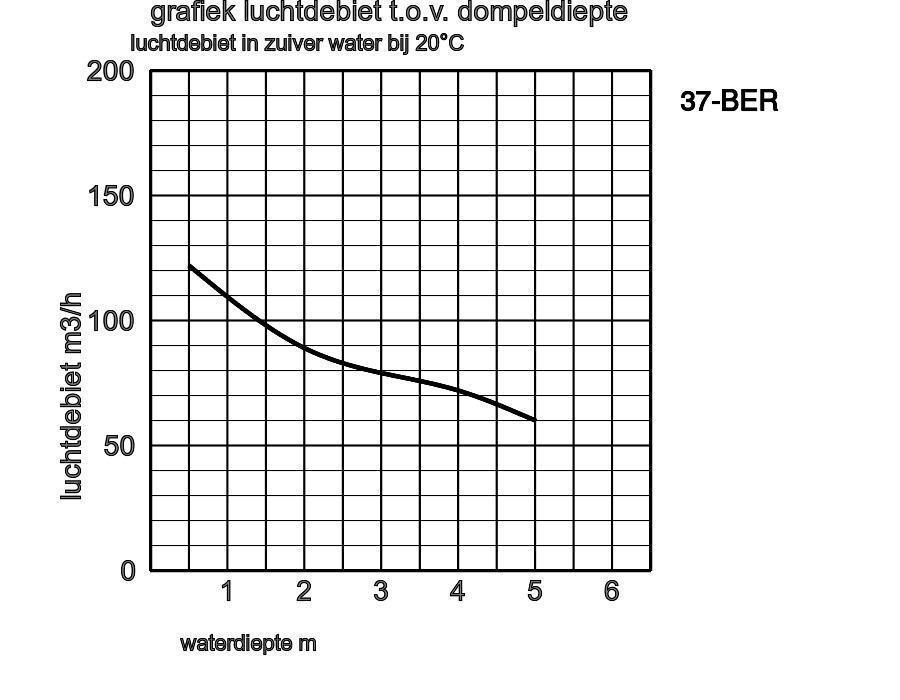

| diameter luchttoevoer mm | model | kleur pompgrafiek | nominaal vermogen kW | fasen | tpm | startmethode | bekken afmetingen | Droog gewicht kg * | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| vrijstaand | met voetbocht en geleidingsbuizen | max.lengte m | max. breedte m | max. diepte m | vrijstaand | met voetbocht en geleidingsbuizen | ||||||
| 25 | 8-BER | TOS-8BER | 0,75 | 3 | 2850 | direct | 3,0 | 2,0 | 4,0 | 28,0 | 23,0 | |
| 32 | 15-BER | TOS-15BER | 1,5 | 3 | 2850 | direct | 4,0 | 3,5 | 4,0 | 43,0 | 34,0 | |
| 50 | 22-BER | TOS-22BER | 2,2 | 3 | 1450 | direct | 5,0 | 5,0 | 4,5 | 75,0 | 61,0 | |
| 50 | 37-BER | TOS-37BER | 3,7 | 3 | 1450 | direct | 6,0 | 6,0 | 5,0 | 91,0 | 77,0 | |
| 50 | 55-BER | TOS-55BER | 5,5 | 3 | 1450 | direct | 7,0 | 7,0 | 6,0 | 149,0 | 132,0 | |
8-BER_24.pdf
| ø luchttoevoer | 25mm, 32mm, 50mm | |||
|---|---|---|---|---|
| medium | temperatuur | 0-40°C | ||
| soort van de vloeistof | Rioolwater, afvalwater van de levensmiddelenindustrie | |||
| pomp | componenten | waaier | kanaalwaaier | |
| asafdichting | dubbele mechanische as-afdichting | |||
| lagering | Kogellagers, afgedicht en onderhoudsvrij | |||
| materiaal | waaier | Gietijzer GG 20 EN-GJL-200 | ||
| behuizing | Gietijzer GG 20 EN-GJL-200 | |||
| zuigdeksel | Gietijzer GG 20 EN-GJL-200 | |||
| Diffusor | Constructie staal DIN1.0040 nylon gecoat | |||
| asafdichting | siliciumcarbide, in oliebad | |||
| motor | isolatie | isolatieklasse E, isolatieklasse F | ||
| smering | turbine olie (ISO VG32) | |||
| fasen / voltage | 3-fasen / 400V / 50Hz / direct on line | |||
| thermische motorbeveiliging (ingebouwd) | bi-metaal schakelaar | |||
| type, polen | inductiemotor, 2-polig, IP68, inductiemotor, 4-polig, IP68 | |||
| materiaal | behuizing | Gietijzer GG 15 EN-GJL-150 | ||
| As | roestvast staal EN-X6Cr13, roestvast staal EN-X30Cr13 | |||
| kabel | Rubber, NSSHÖU | |||
| aansluiting voor luchttoevoer | binnendraad, flens | |||
afmetingen mm:
-
-
- 8-BER
- 15-BER
- 22-BER
- 37-BER
- 55-BER
W1 : minimale waterdiepte
| model | A | A1 | A2 | D | D1 | D2 | H | H1 | H2 |
|---|---|---|---|---|---|---|---|---|---|
| 8-BER | 674 | 377 | 297 | 194 | 150 | 180 | 464 | 195 | 150 |
| 15-BER | 895 | 537 | 358 | 222 | 150 | 180 | 562 | 224 | 159 |
| 22-BER | 1158 | 687 | 471 | 317 | 220 | 260 | 679 | 312 | 232 |
| 37-BER | 1158 | 687 | 471 | 317 | 220 | 260 | 753 | 312 | 232 |
| 55-BER | 1415 | 861 | 554 | 391 | 220 | 260 | 942 | 341 | 256 |
Let op: persbocht, voetbochtkoppeling en pompvoeten zijn toebehoren en dienen separaat besteld te worden
Afmetingen model met voetbocht mm:
| model | A1 | A2 | A3 | A6 | D1 | D2 | H | M1 | M2 |
|---|---|---|---|---|---|---|---|---|---|
| 8-BER | 288 | 97 | 238 | 289 | 97 | 97 | 514 | 500 | 400 |
| 15-BER | - | - | - | - | - | - | - | - | - |
| 22-BER | 462 | 154 | 367 | 546 | 150 | 167 | 768 | 700 | 450 |
| 37-BER | 462 | 154 | 367 | 546 | 150 | 167 | 768 | 700 | 450 |
| 55-BER | 517 | 194 | 422 | 711 | 188 | 203 | 1006 | 750 | 500 |
-
-
- 8-BER
- 15-BER
- 22-BER
- 37-BER
- 55-BER
W1 : minimale waterdiepte
| luchttoevoerleiding ø mm | T1 | T2 | T3 | T4 | T5 | T6 | T7 | T8 | T9 | T10 | T11 | B1 | B2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25mm | 230 | 245 | 70 | 70 | 110 | 170 | 25 | 50 | 49 | 53 | 50 | 238 | 200 |
| 32mm | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 50mm | 230 | 245 | 70 | 70 | 110 | 170 | 25 | 50 | 49 | 53 | 50 | 238 | 200 |
