De U-serie beschikt over een vortexwaaier in een ruim bemeten pomphuis. Daardoor kunnen grote vaste bestanddelen verpompt worden.
U bevindt zich hier:
U | 3x400V / 50Hz
Downloads
| model | kleur pompgrafiek | persaansluiting mm | nominaal vermogen kW | fasen | tpm | opvoerhoogte max m | capaciteit max. l/min | startmethode | Droog gewicht kg * | vrije doorlaat ø mm | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| vrijstaand | met voetbocht en geleidingsbuizen | vrijstaand | met voetbocht en geleidingsbuizen | ||||||||||
 |

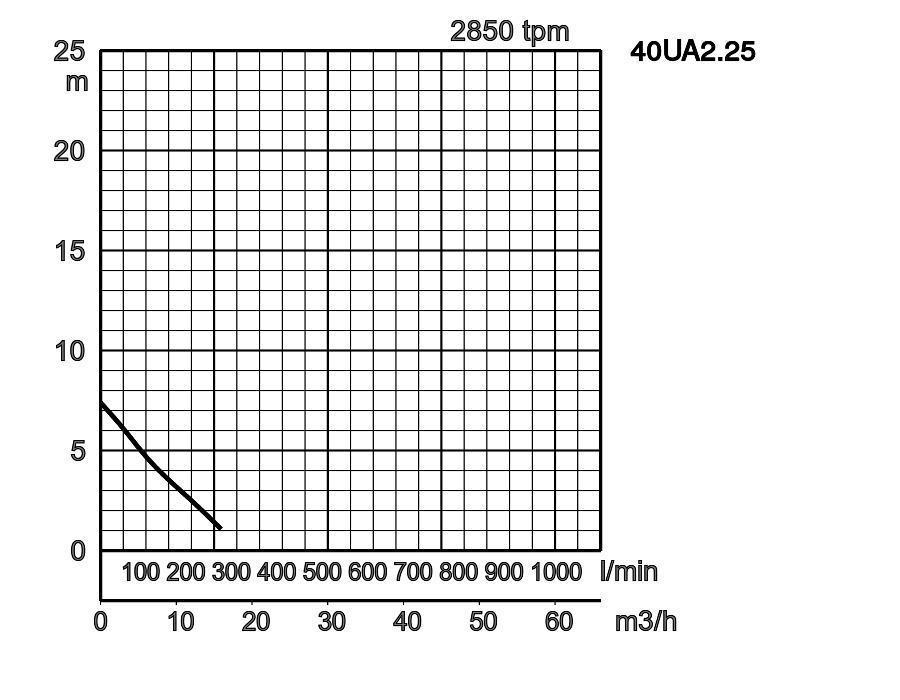

40UA2.25 | optioneel | 40 | 0,25 | 3 | 2850 | 7,4 | 264 | direct | 14,5 | - | 35 | |

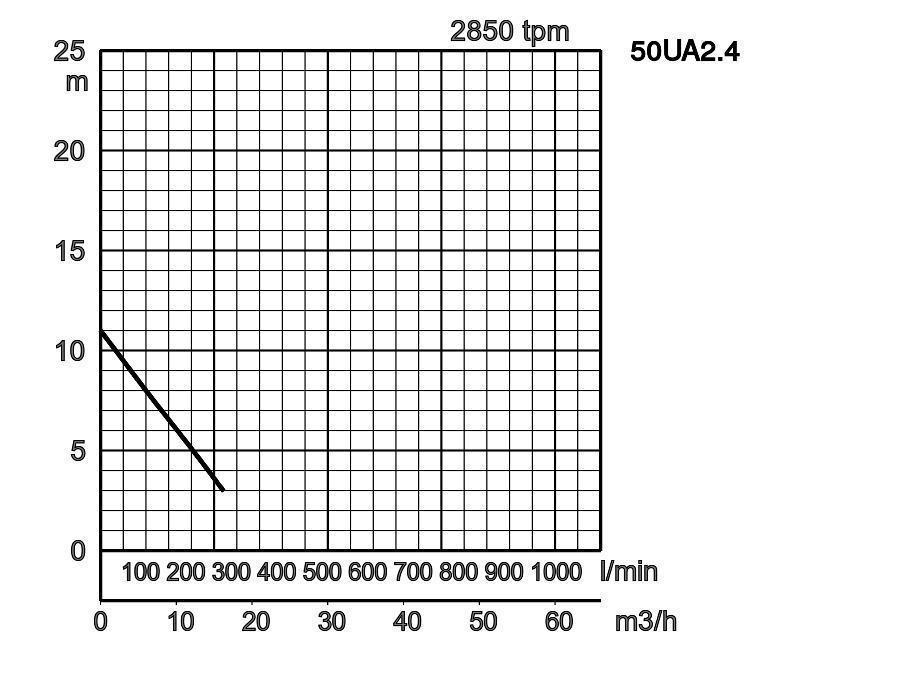

| 50UA2.4 | optioneel | 50 | 0,4 | 3 | 2850 | 11,0 | 270 | direct | 20,0 | - | 35 | ||
 |

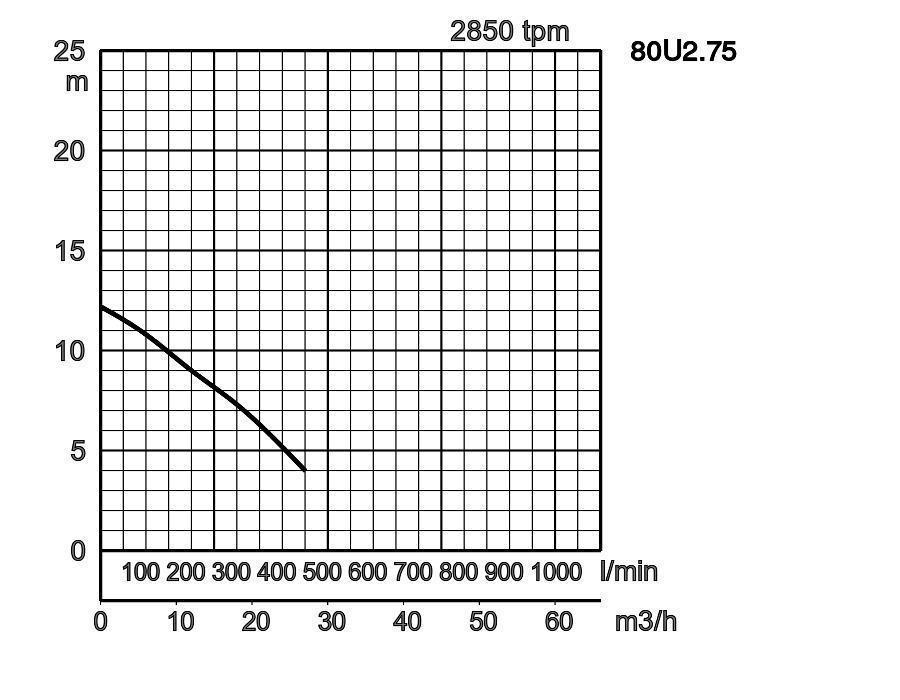

80U2.75 | TOS80U2.75 | 80 | 0,75 | 3 | 2850 | 12,2 | 450 | direct | 29,0 | 24,0 | 46 | |

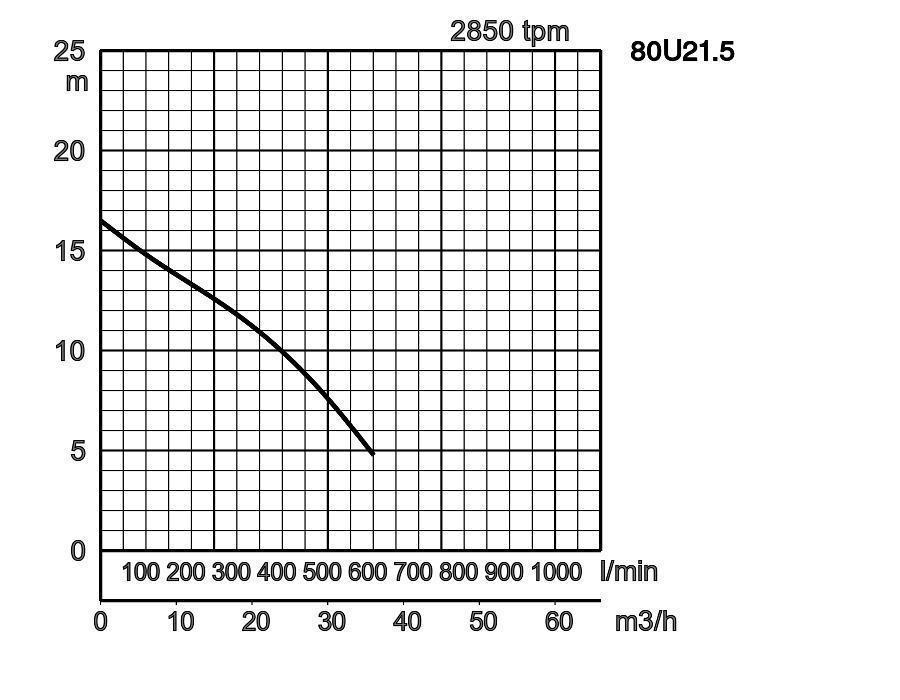

| 80U21.5 | TOS80U21.5 | 80 | 1,5 | 3 | 2850 | 16,5 | 600 | direct | 40,0 | 36,0 | 46 | ||

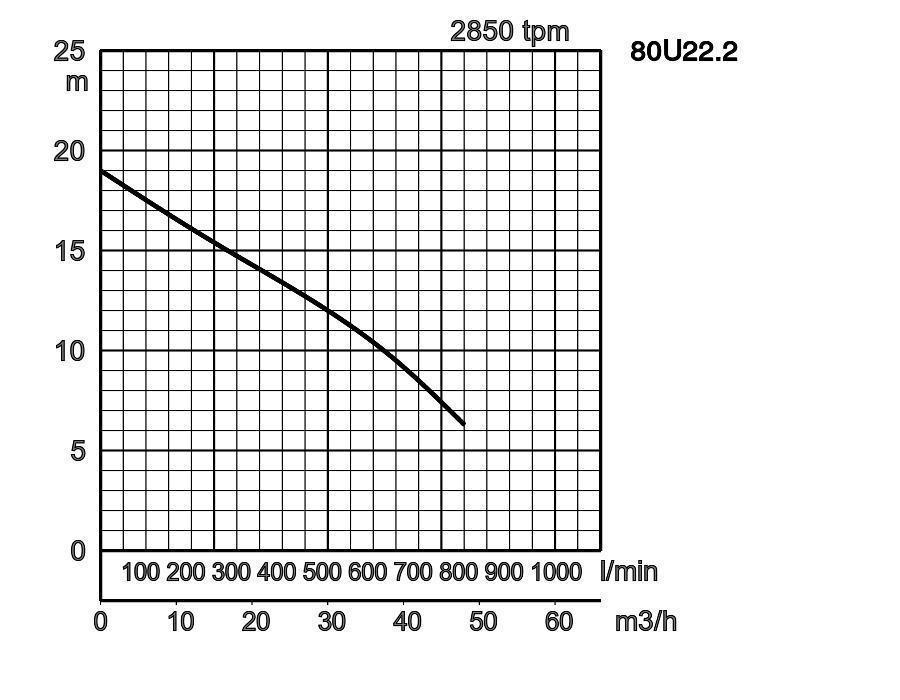

| 80U22.2 | TOS80U22.2 | 80 | 2,2 | 3 | 2850 | 19,0 | 800 | direct | 55,0 | 51,0 | 56 | ||

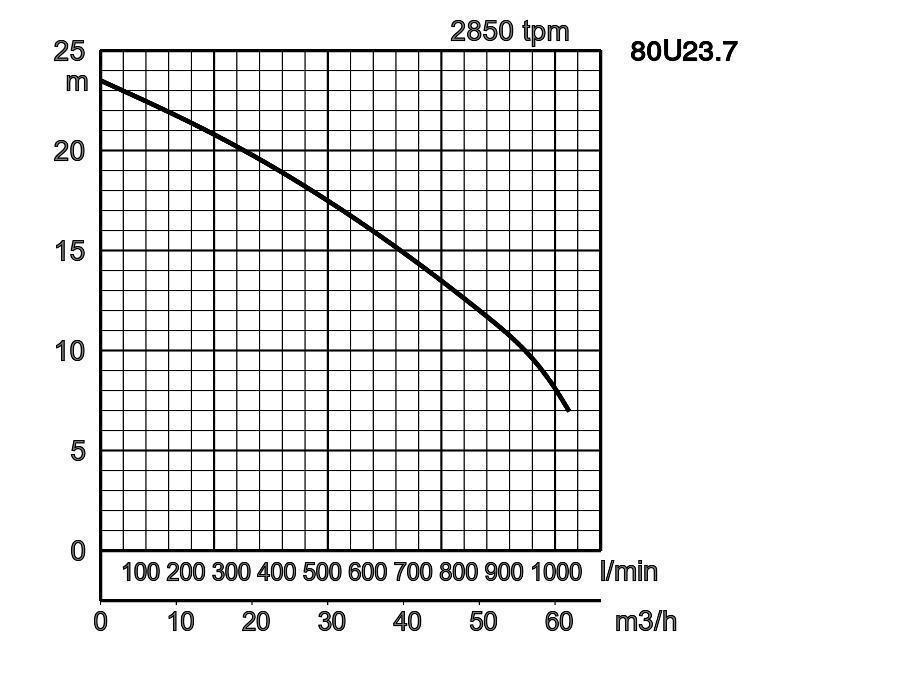

| 80U23.7 | TOS80U23.7 | 80 | 3,7 | 3 | 2850 | 23,5 | 1030 | direct | 62,0 | 58,0 | 56 | ||
40UA2.25_24.pdf
| ø persaansluiting | 50mm, 80mm | |||
|---|---|---|---|---|
| medium | soort van de vloeistof | Rioolwater, water met vaste bestanddelen | ||
| temperatuur | 0-40°C | |||
| pomp | componenten | waaier | Vortex waaier | |
| asafdichting | dubbele mechanische as-afdichting | |||
| lagering | Kogellagers, afgedicht en onderhoudsvrij | |||
| materiaal | waaier | Gietijzer GG 20 EN-GJL-200 | ||
| behuizing | Gietijzer GG 20 EN-GJL-200 | |||
| asafdichting | siliciumcarbide, in oliebad | |||
| motor | smering | turbine olie (ISO VG32) | ||
| fasen / voltage | 3-fasen / 400V / 50Hz / direct on line | |||
| type, polen | inductiemotor, 2-polig, IP68 | |||
| isolatie | isolatieklasse E, isolatieklasse F | |||
| thermische motorbeveiliging (ingebouwd) | bi-metaal schakelaar | |||
| materiaal | behuizing | Gietijzer GG 15 EN-GJL-150 | ||
| As | roestvast staal EN-X6Cr13, roestvast staal EN-X30Cr13 | |||
| kabel | Rubber, NSSHÖU | |||
| persaansluiting | binnendraad, JIS10K-flens | |||
| optionele toebehoren | Voetbochtkoppeling "TOK" voor kleine pompen, Voetbochtkoppeling "TOS" (bevestigingsconsole voor bovenkant geleidingsbuizen – voetbocht met pompkoppeling – hijsketting) / persbocht en pompvoeten voor de vrijstaande uitvoeringen | |||
afmetingen mm:
-
-
- 80U2.75
- 80U21.5
- 80U22.2
- 80U23.7
-
-
- 40UA2.25
- 50UA2.4
W1 : minimale waterdiepte
| model | A | A4 | B | D | FL1 | FL2 | H |
|---|---|---|---|---|---|---|---|
| 40UA2.25 | 241 | 207 | 107 | 194 | 100 | 585 | 433 |
| 50UA2.4 | 236 | 199 | 102 | 187 | 105 | 590 | 450 |
| 80U2.75 | 383 | 329 | 173 | 172 | - | - | 421 |
| 80U21.5 | 420 | 366 | 173 | 200 | - | - | 501 |
| 80U22.2 | 502 | 410 | 225 | 240 | - | - | 562 |
| 80U23.7 | 502 | 410 | 226 | 234 | - | - | 565 |
Let op: persbocht, voetbochtkoppeling en pompvoeten zijn toebehoren en dienen separaat besteld te worden
Afmetingen model met voetbocht mm:
| model | A | A5 | D | H | H1 | W1 | W2 |
|---|---|---|---|---|---|---|---|
| 40UA2.25 | - | - | - | - | - | - | - |
| 50UA2.4 | - | - | - | - | - | - | - |
| 80U2.75 | 347 | 130 | 172 | 523 | 710 | 230 | 490 |
| 80U21.5 | 389 | 130 | 200 | 603 | - | 240 | 530 |
| 80U22.2 | 418 | 130 | 240 | 647 | - | 245 | 575 |
| 80U23.7 | 418 | 130 | 234 | 650 | 895 | 245 | 610 |
-
-
- 40UA2.25
- 50UA2.4
-
-
- 80U2.75
- 80U21.5
- 80U22.2
- 80U23.7
W1 : minimale waterdiepte
| persaansluiting mm | d | T1 | T2 | T3 | T4 | T5 | T6 | K1 | K2 | K3 | B1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 80mm | 80 | 230 | 195 | 60 | 32 | 190 | 220 | 140 | 140 | 15 | 270 |
