De SFQ pomp is speciaal ontwikkeld voor corrosieve vloeistoffen. Er wordt austenitisch roestvrij staal toegepast voor alle onderdelen die met het medium in contact komen. Deze pomp is zeer specifiek, zowel qua ontwerp als op het vlak van het gebruikte materiaal.
| model | kleur pompgrafiek | persaansluiting mm | nominaal vermogen kW | fasen | tpm | opvoerhoogte max m | capaciteit max. l/min | startmethode | Droog gewicht kg * | vrije doorlaat ø mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| vrijstaand | met voetbocht en geleidingsbuizen | vrijstaand | met voetbocht en geleidingsbuizen | |||||||||

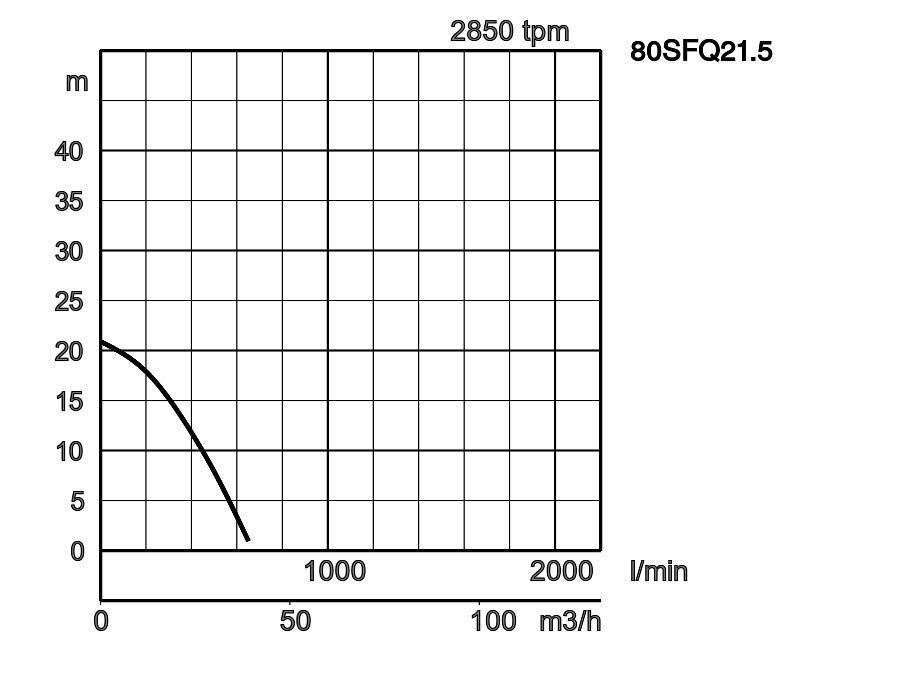

| 80SFQ21.5 | - | 80 | 1,5 | 3 | 2850 | 20,9 | 645 | direct | 36,0 | - | 6 | |

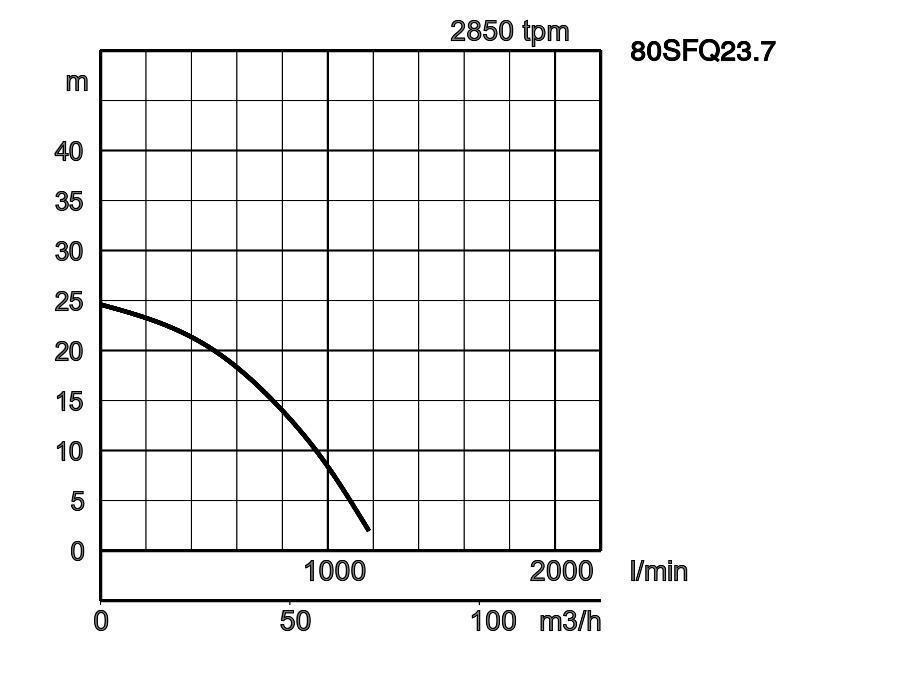

| 80SFQ23.7 | - | 80 | 3,7 | 3 | 2850 | 24,6 | 1180 | direct | 52,0 | - | 15 | |

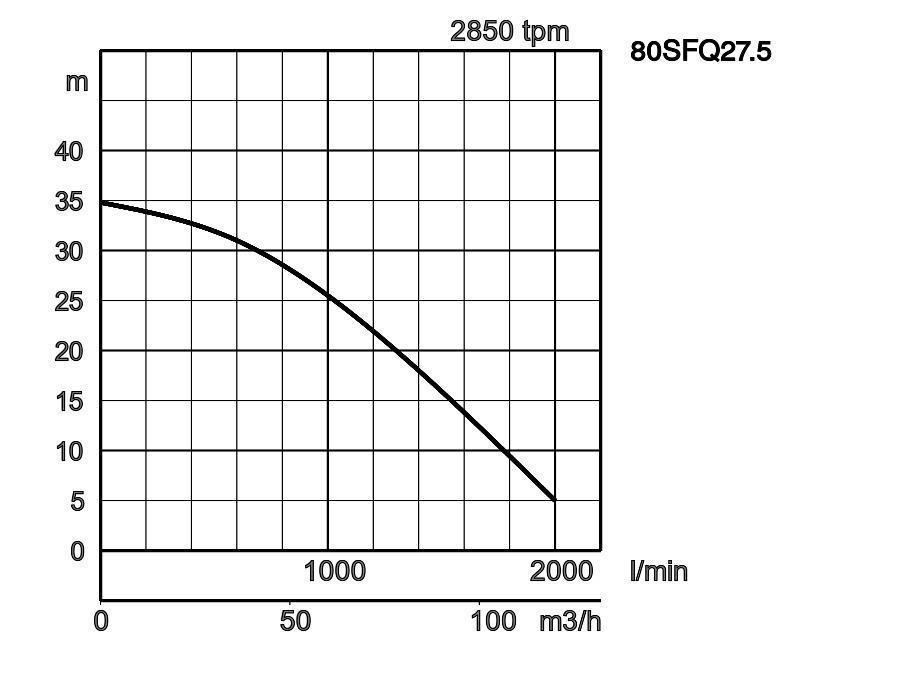

| 80SFQ27.5 | TOS80SFQ27.5 | 80 | 7,5 | 3 | 2850 | 34,8 | 2000 | direct | 123,0 | 112,0 | 30 | |

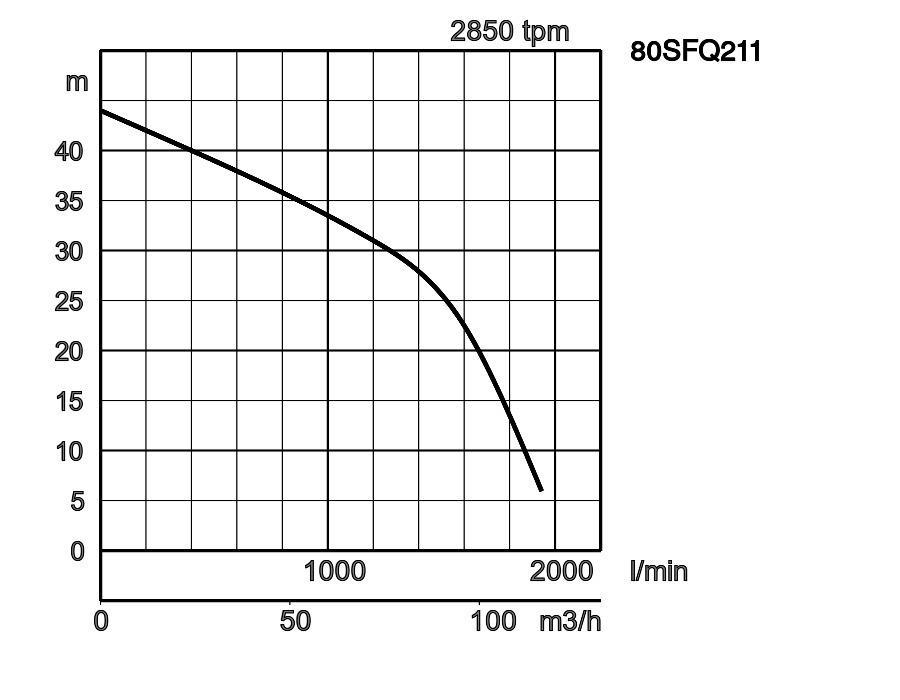

| 80SFQ211 | TOS80SFQ211 | 80 | 11 | 3 | 2850 | 44,0 | 1940 | ster/driehoek | 143,0 | 132,0 | 30 | |
| ø persaansluiting | 80mm | |||
|---|---|---|---|---|
| medium | soort van de vloeistof | Agressief afvalwater | ||
| temperatuur | 0-40°C | |||
| pomp | componenten | waaier | Vortex waaier open model | |
| asafdichting | dubbele mechanische as-afdichting | |||
| lagering | Kogellagers, afgedicht en onderhoudsvrij | |||
| materiaal | waaier | gegoten roestvast staal DIN GX5CrNiMo19-11-2 | ||
| behuizing | gegoten roestvast staal DIN GX5CrNiMo19-11-2 | |||
| zuigdeksel | gegoten roestvast staal DIN GX5CrNiMo19-11-2 | |||
| asafdichting | siliciumcarbide, in oliebad | |||
| motor | thermische motorbeveiliging (ingebouwd) | bi-metaal schakelaar | ||
| type, polen | inductiemotor, 2-polig, IP68 | |||
| isolatie | isolatieklasse F | |||
| smering | turbine olie (ISO VG32) | |||
| fasen / voltage | 3-fasen / 400V / 50Hz / direct on line, 3-fasen / 400V / 50Hz / ster-driehoek | |||
| materiaal | behuizing | gegoten roestvast staal DIN GX5CrNiMo19-11-2 | ||
| As | roestvast staal DIN 1.4401 | |||
| kabel | Rubber, NSSHÖU | |||
| persaansluiting | binnendraad, JIS10K-flens | |||
| model | A | A1 | A2 | B | D | D1 | D2 | H | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 80SFQ21.5 | 329 | 165 | 110 | 109 | 221 | 110 | 111 | 484 | 95 | 415 |
| 80SFQ23.7 | 359 | 180 | 125 | 154 | 257 | 125 | 132 | 552 | 130 | 500 |
| 80SFQ27.5 | 635 | 362 | 180 | 287 | 360 | 180 | 180 | 844 | 190 | 690 |
| 80SFQ211 | 635 | 362 | 180 | 287 | 360 | 180 | 180 | 892 | 190 | 710 |
| model | A | A1 | A2 | A3 | A5 | A6 | D | D1 | D2 | H | H1 | H2 | M1 | M2 | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80SFQ21.5 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 80SFQ23.7 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 80SFQ27.5 | 550 | 370 | 180 | 310 | 165 | 258 | 360 | 180 | 180 | 875 | 1067 | 31 | 600 | 500 | 220 | 720 |
| 80SFQ211 | 550 | 370 | 180 | 310 | 165 | 258 | 360 | 180 | 180 | 923 | 1111 | 31 | 600 | 500 | 220 | 745 |
| persaansluiting mm | d | T2 | T3 | T4 | T5 | T6 | T7 | T8 | T9 | T10 | T11 | K1 | K3 | K4 | K5 | K6 | B1 | B2 | B3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80mm | 80 | 230 | 195 | 80 | 50 | 220 | 250 | 60 | 25 | 28 | 32 | 170 | 155 | 15 | 40 | 170 | 290 | 237 | 15 |
