De componenten van de PU-serie bestaan of uit roestvrij staal of uit de modernste versterkte kunststoffen. Deze serie is robuust en ongevoelig voor storingen. PU-pompen zijn zeer geschikt voor afvalwater maar ook voor vele andere toepassingen.
U bevindt zich hier:
- Beginnen >
- België >
- Industrie & Afvalwater >
- Afwateringspompen >
- PU
PU | 1x230V / 3x400V / 50Hz
| model | kleur pompgrafiek | persaansluiting mm | nominaal vermogen kW | fasen | tpm | opvoerhoogte max m | capaciteit max. l/min | startmethode | Droog gewicht kg * | vrije doorlaat ø mm | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| vrijstaand | met voetbocht en geleidingsbuizen | vrijstaand | met voetbocht en geleidingsbuizen | ||||||||||
 |

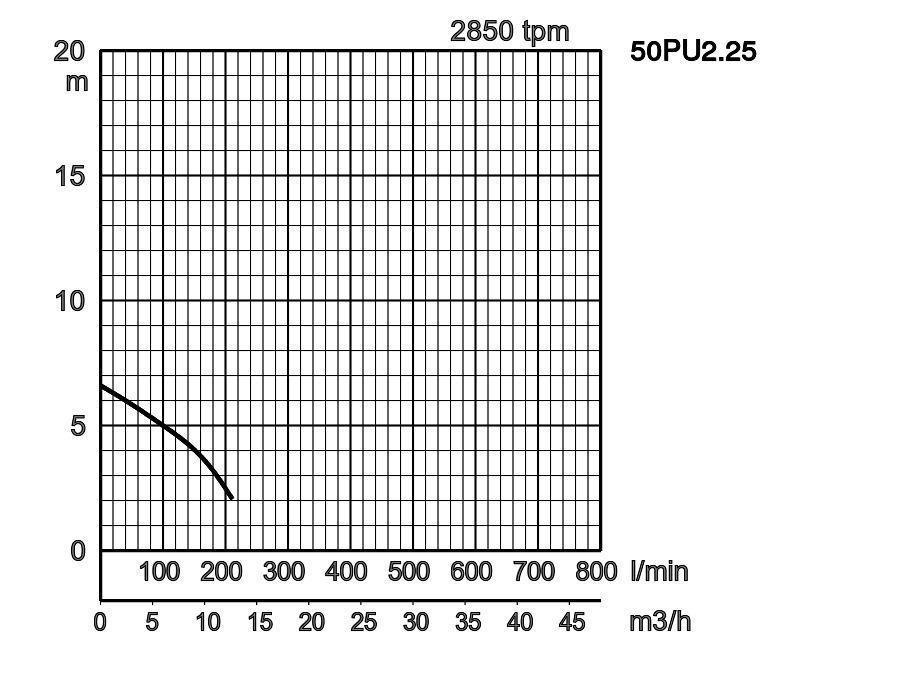

50PU2.25 | optioneel | 50 | 0,25 | 3 | 2850 | 6,6 | 210 | direct | 6,1 | - | 35 | |

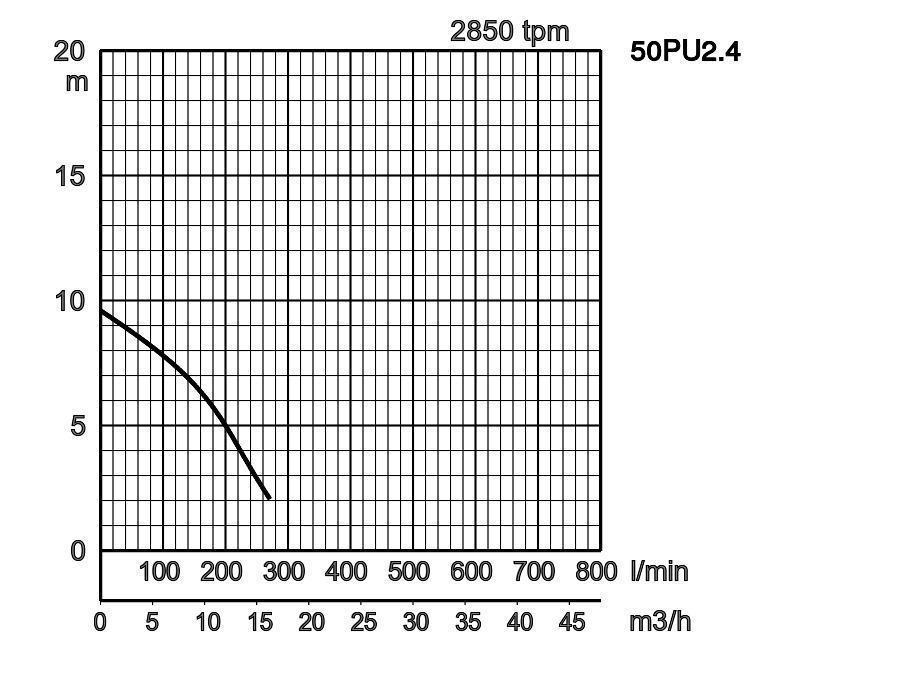

| 50PU2.4 | optioneel | 50 | 0,4 | 3 | 2850 | 9,6 | 270 | direct | 7,0 | - | 35 | ||
| 50PU2.4S | optioneel | 50 | 0,4 | 1 | 2850 | 9,6 | 270 | condensator | 7,1 | - | 35 | ||

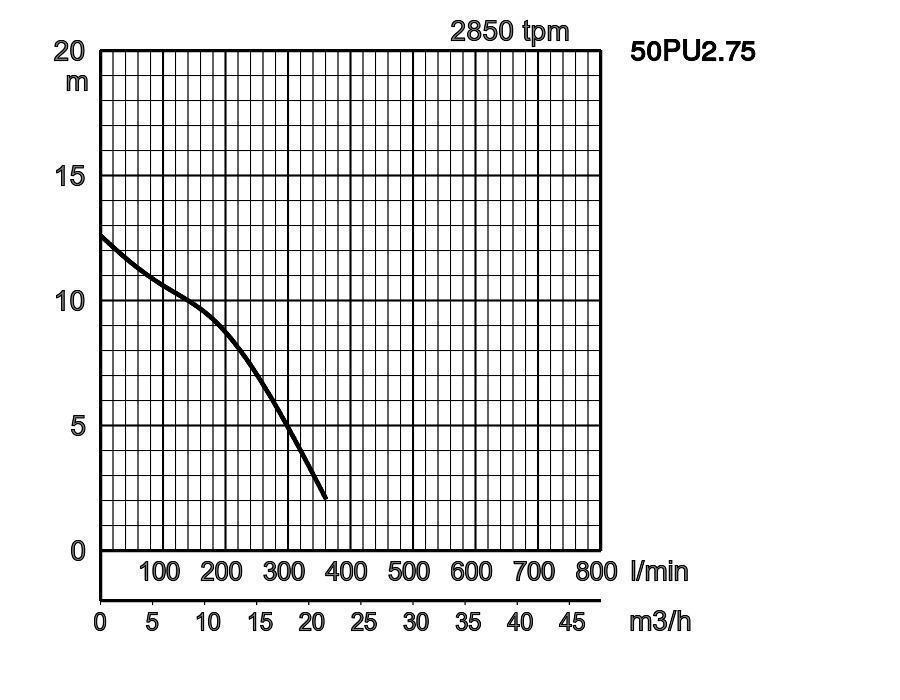

| 50PU2.75 | optioneel | 50 | 0,75 | 3 | 2850 | 12,5 | 360 | direct | 8,3 | - | 35 | ||
| 50PU2.75S | optioneel | 50 | 0,75 | 1 | 2850 | 12,5 | 360 | condensator | 8,9 | - | 35 | ||

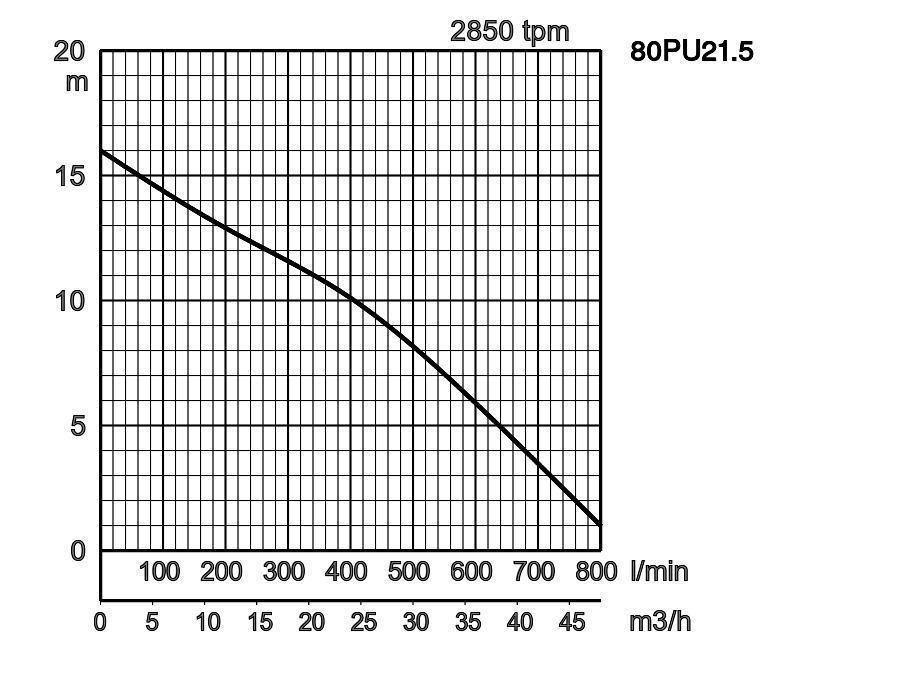

| 80PU21.5 | optioneel | 80 | 1,5 | 3 | 2850 | 16,0 | 800 | direct | 15,8 | - | 46 | ||
 |
50PUA2.4 | optioneel | 50 | 0,4 | 3 | 2850 | 9,6 | 270 | direct | 7,5 | - | 35 | |
| 50PUA2.4S | optioneel | 50 | 0,4 | 1 | 2850 | 9,6 | 270 | condensator | 7,7 | - | 35 | ||
| 50PUA2.75 | optioneel | 50 | 0,75 | 3 | 2850 | 12,5 | 360 | direct | 8,9 | - | 35 | ||
| 50PUA2.75S | optioneel | 50 | 0,75 | 1 | 2850 | 12,5 | 360 | condensator | 9,5 | - | 35 | ||
50PU2.25_24.pdf
| ø persaansluiting | 50mm, 80mm | |||
|---|---|---|---|---|
| medium | temperatuur | 0-40°C | ||
| soort van de vloeistof | Rioolwater, water met vaste bestanddelen | |||
| pomp | componenten | waaier | Vortex waaier | |
| asafdichting | dubbele mechanische as-afdichting | |||
| lagering | Kogellagers, afgedicht en onderhoudsvrij | |||
| materiaal | waaier | Glasvezelversterkte kunststof | ||
| bovenste deel van het pomphuis | Glasvezelversterkte kunststof | |||
| onderste deel van het pomphuis | kunststof | |||
| asafdichting | siliciumcarbide, in oliebad | |||
| motor | thermische motorbeveiliging (ingebouwd) | bi-metaal schakelaar | ||
| isolatie | isolatieklasse E | |||
| smering | turbine olie (ISO VG32) | |||
| type, polen | inductiemotor, 2-polig, IP68 | |||
| fasen / voltage | 3-fasen / 400V / 50Hz / direct on line, mono fase 230V - 50Hz | |||
| materiaal | behuizing | roestvast staal DIN 1.4301 | ||
| As | roestvast staal DIN 1.4301 | |||
| kabel | Rubber, NSSHÖU, Rubber, H07RN8-F | |||
| persaansluiting | binnendraad, flens | |||
| optionele toebehoren | Voetbochtkoppeling "TOK" voor kleine pompen | |||
afmetingen mm:
-
-
- 50PU2.25
- 50PU2.4S
- 50PU2.4
- 50PU2.75
- 80PU21.5
- 50PU2.75S
-
-
- 50PUA2.4S
- 50PUA2.4
- 50PUA2.75
- 50PUA2.75S
W1 : minimale waterdiepte
| model | A | A1 | A2 | B | D | D1 | D2 | H | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 50PU2.25 | 236 | 115 | 81 | 102 | 162 | 76 | 86 | 349 | 110 | 310 |
| 50PU2.4 | 236 | 115 | 81 | 102 | 162 | 76 | 86 | 360 | 110 | 325 |
| 50PU2.4S | 236 | 115 | 81 | 102 | 162 | 76 | 86 | 360 | 110 | 325 |
| 50PU2.75 | 236 | 115 | 81 | 102 | 162 | 76 | 86 | 374 | 110 | 335 |
| 50PU2.75S | 236 | 115 | 81 | 102 | 162 | 76 | 86 | 374 | 110 | 335 |
| 80PU21.5 | 295 | 145 | 99 | 130 | 196 | 92 | 104 | 475 | 150 | 427 |
| 50PUA2.4 | 236 | 115 | 81 | 102 | 173 | 76 | 97 | 374 | - | - |
| 50PUA2.4S | 236 | 115 | 81 | 102 | 173 | 76 | 97 | 374 | - | - |
| 50PUA2.75 | 236 | 115 | 81 | 102 | 173 | 76 | 97 | 388 | - | - |
| 50PUA2.75S | 236 | 115 | 81 | 102 | 173 | 76 | 97 | 388 | - | - |
Let op: persbocht, voetbochtkoppeling en pompvoeten zijn toebehoren en dienen separaat besteld te worden
