50GY | 3x400V / 1x230V / 50Hz

Open multikanaalwaaier met snijmechanisme. Deze constructie zorgt ervoor dat vezelachtige vreemde materialen worden versneden en dat het afvalwater zonder verstoppingen wordt afgevoerd.

Downloads

sew-GY-BE/FL (1.43 MB)

Prestatiecurves & Specificaties Materiaal Afmetingen

model		kleur pompgrafiek	persaansluiting mm	nominaal vermogen kW	fasen	tpm	opvoerhoogte max m	capaciteit max. l/min	startmethode	Droog gewicht kg *
vrijstaand	met voetbocht en geleidingsbuizen	kleur pompgrafiek	persaansluiting mm	nominaal vermogen kW	fasen	tpm	opvoerhoogte max m	capaciteit max. l/min	startmethode	vrijstaand	met voetbocht en geleidingsbuizen

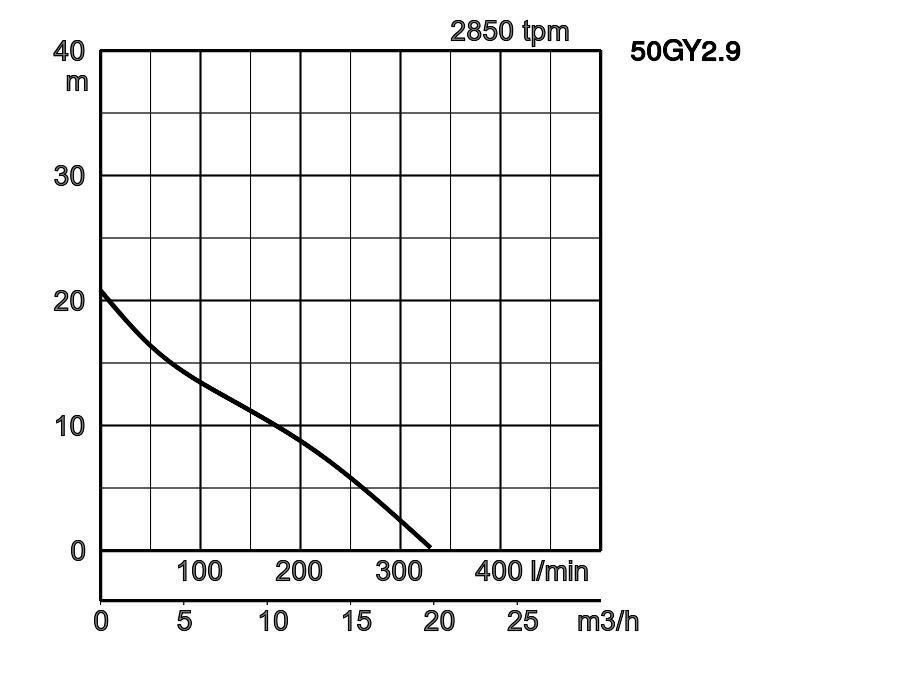

50GY2.9	TOS50GY2.9	1 print 50GY2.9_24.pdf	50	0,9	3	2850	20,8	330	direct	32,9	32,9

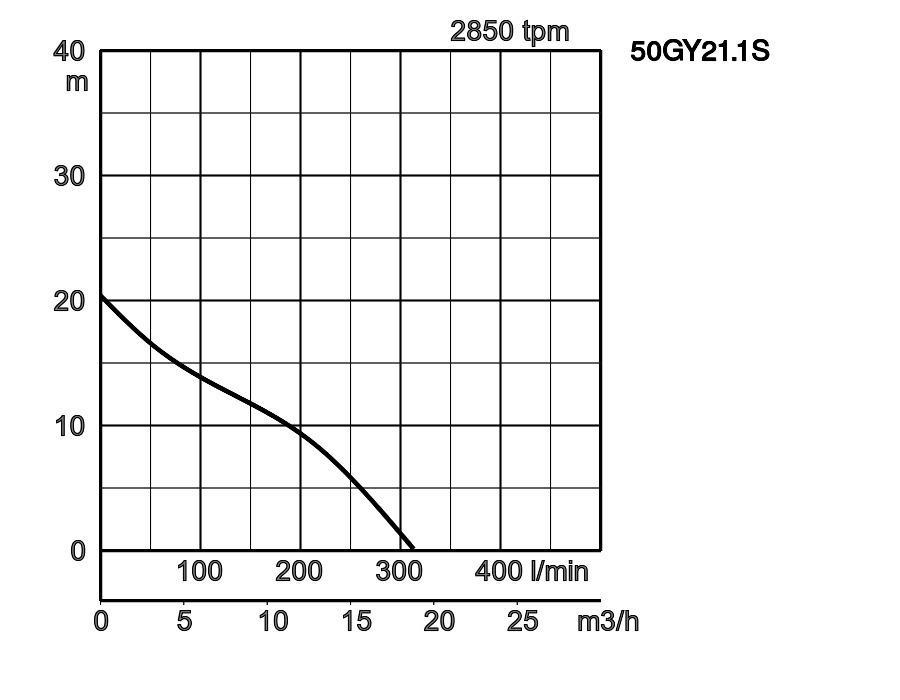

50GY21.1S	TOS50GY21.1S	2 print 50GY21.1S_24.pdf	50	1,1	1	2850	20,4	312	condensator	31,7	31,7

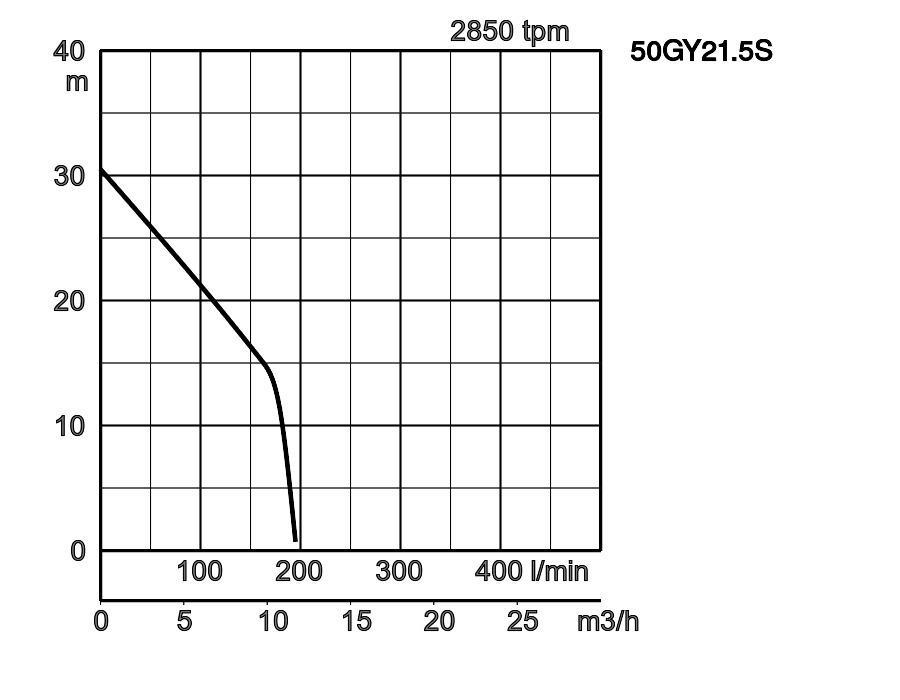

50GY21.5S	TOS50GY21.5S	3 print 50GY21.5S_24.pdf	50	1,5	1	2850	30,5	195	condensator	42,3	38,5

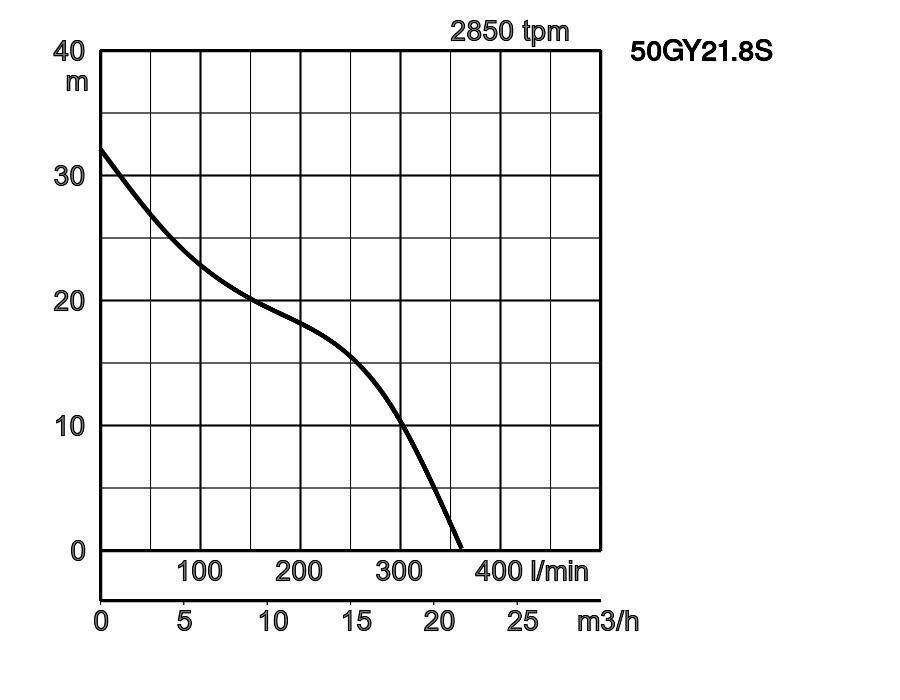

50GY21.8S	TOS50GY21.8S	4 print 50GY21.8S_24.pdf	50	1,8	1	2850	32,1	360	condensator	42,5	38,6

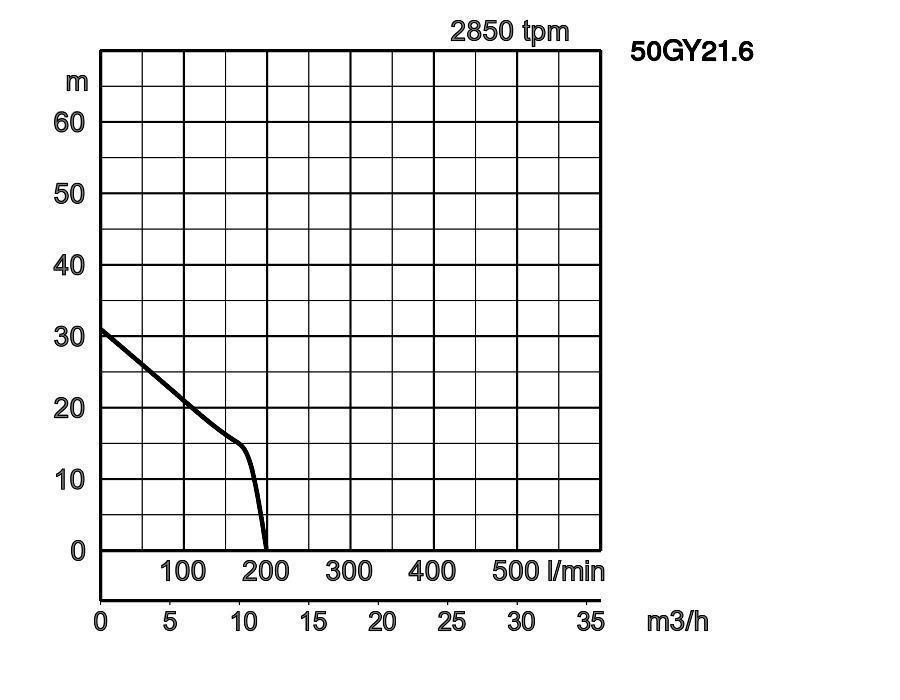

50GY21.6	TOS50GY21.6	5 print 50GY21.6_24.pdf	50	1,6	3	2850	31,0	198	direct	42,3	38,4

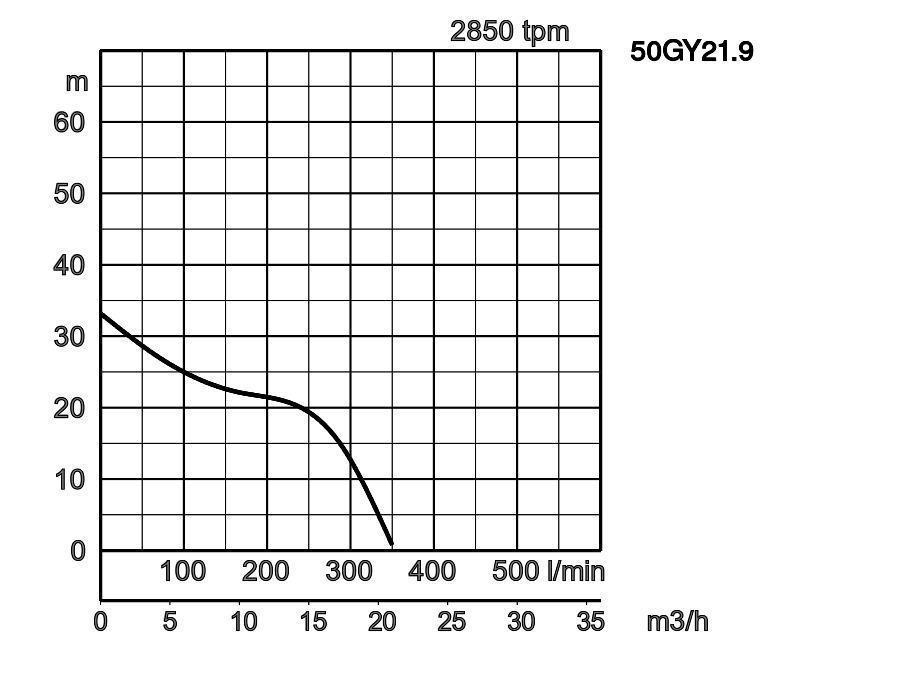

50GY21.9	TOS50GY21.9	6 print 50GY21.9_24.pdf	50	1,9	3	2850	33,2	350	direct	42,4	38,5

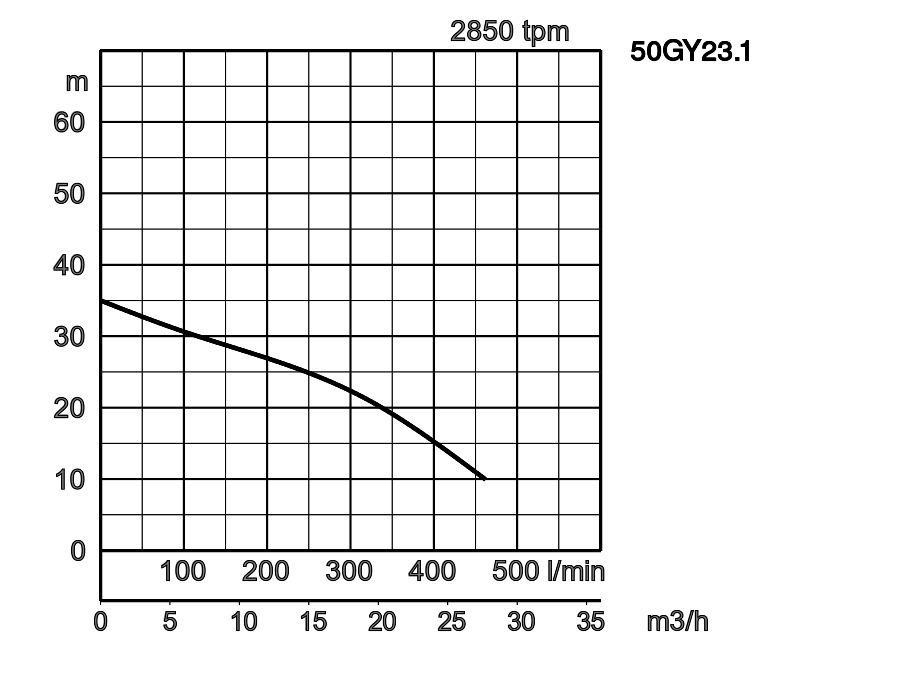

50GY23.1	TOS50GY23.1	7 print 50GY23.1_24.pdf	50	3,1	3	2850	35,0	460	direct	49,8	45,9

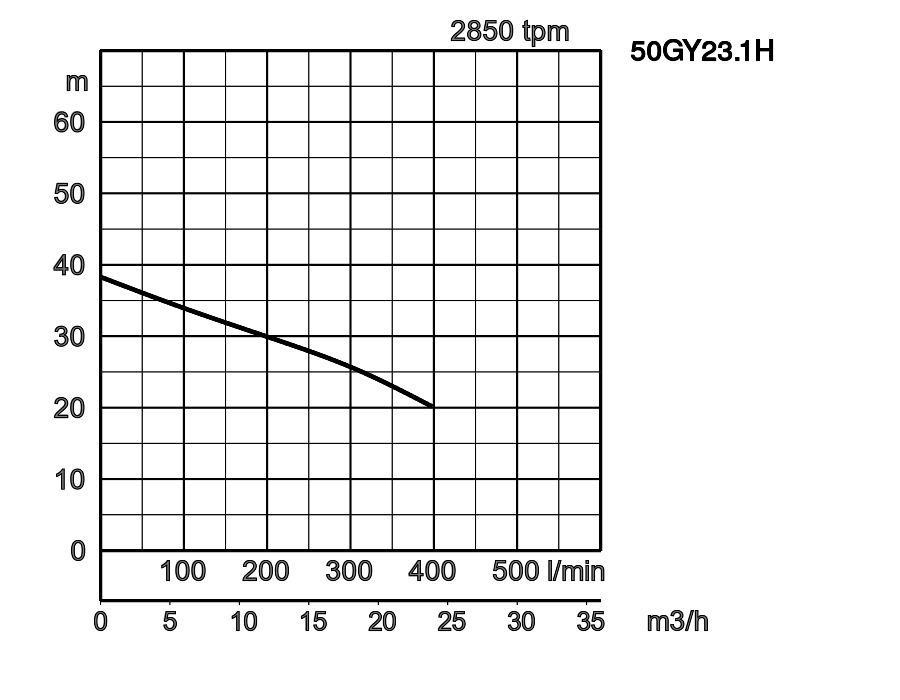

50GY23.1H	TOS50GY23.1H	8 print 50GY23.1H_24.pdf	50	3,1	3	2850	38,3	395	direct	49,8	45,9

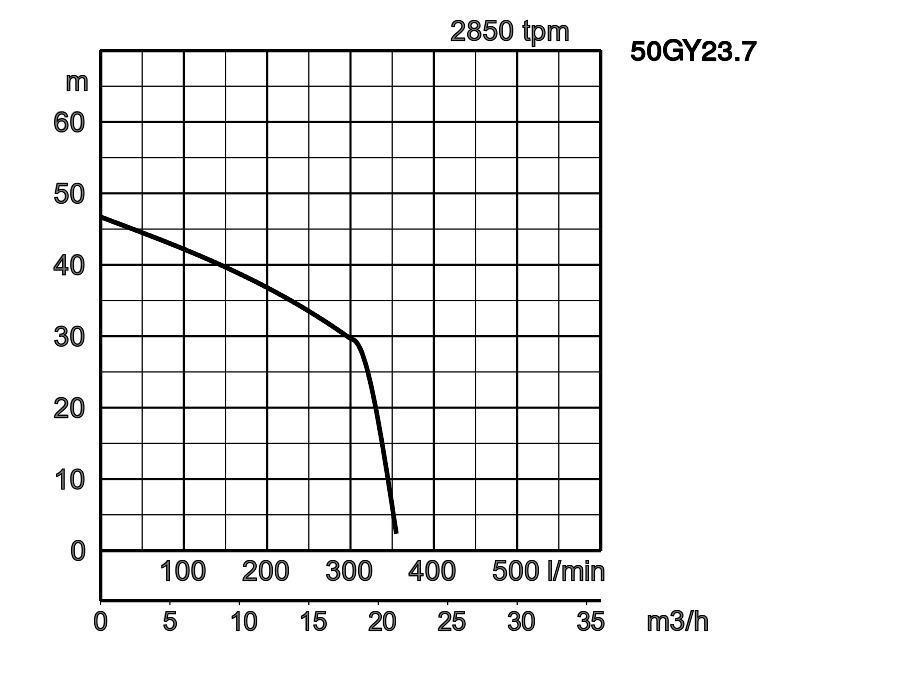

50GY23.7	TOS50GY23.7	9 print 50GY23.7_24.pdf	50	3,7	3	2850	46,7	355	ster/driehoek	61,3	57,5

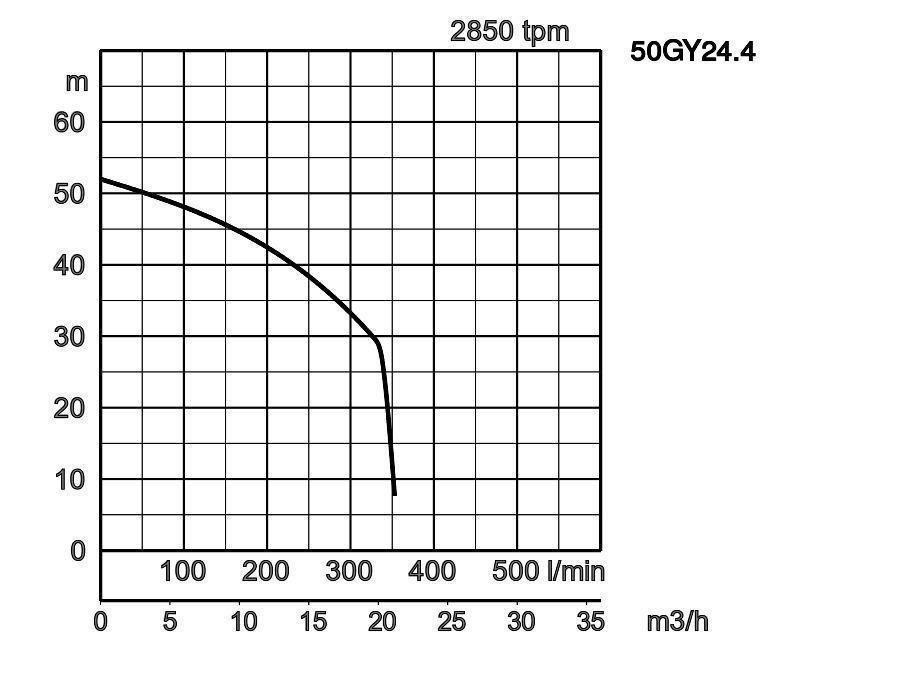

50GY24.4	TOS50GY24.4	10 print 50GY24.4_24.pdf	50	4,4	3	2850	52,0	355	ster/driehoek	61,6	57,8

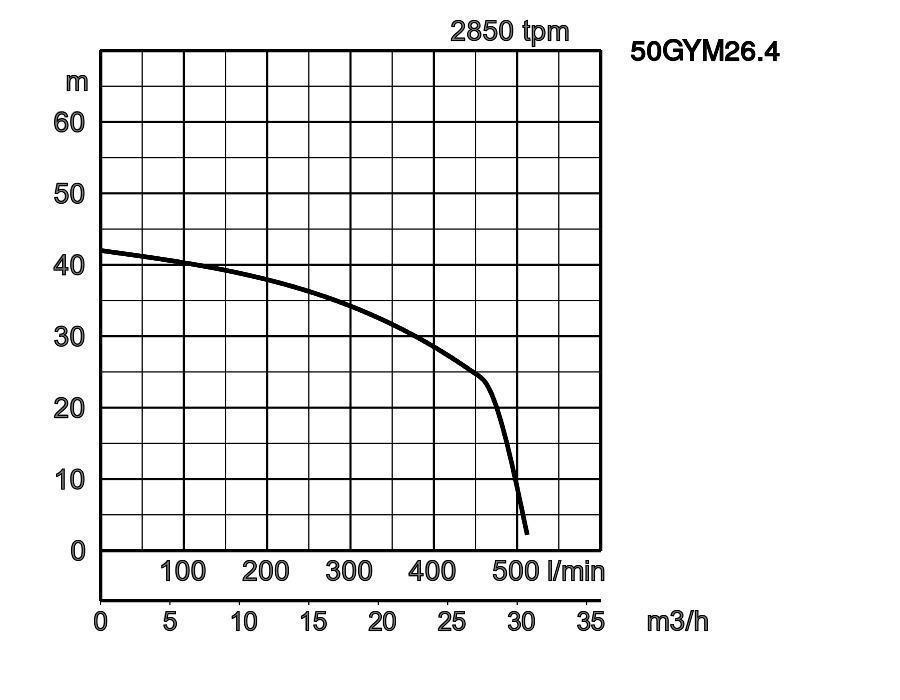

50GYM26.4	TOS50GYM26.4	11 print 50GYM26.4_24.pdf	50	6,4	3	2850	42,0	510	ster/driehoek	107,2	107,4

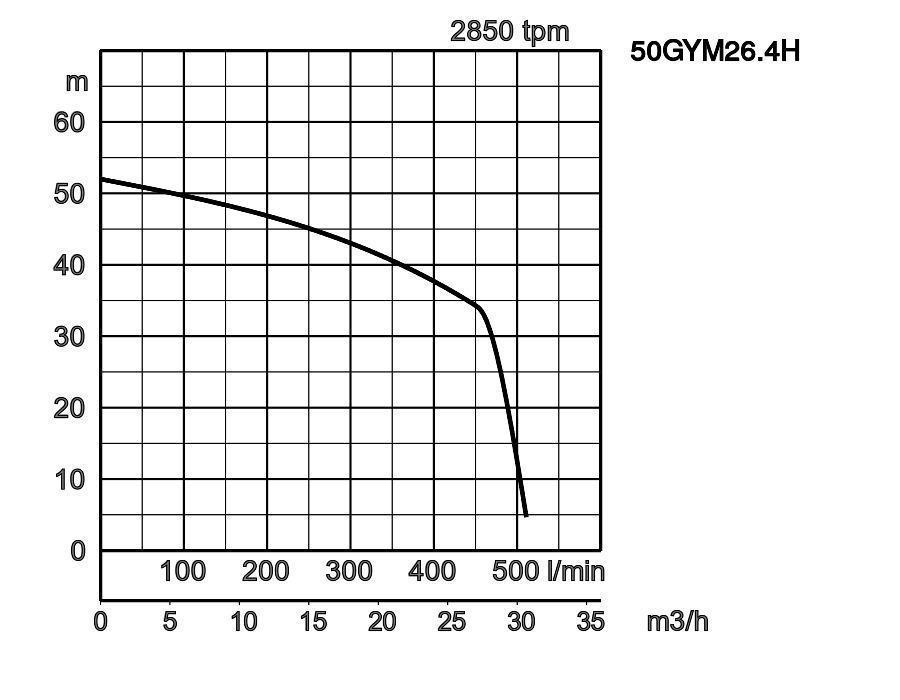

50GYM26.4H	TOS50GYM26.4H	12 print 50GYM26.4H_24.pdf	50	6,4	3	2850	52,0	510	ster/driehoek	110,5	107,4

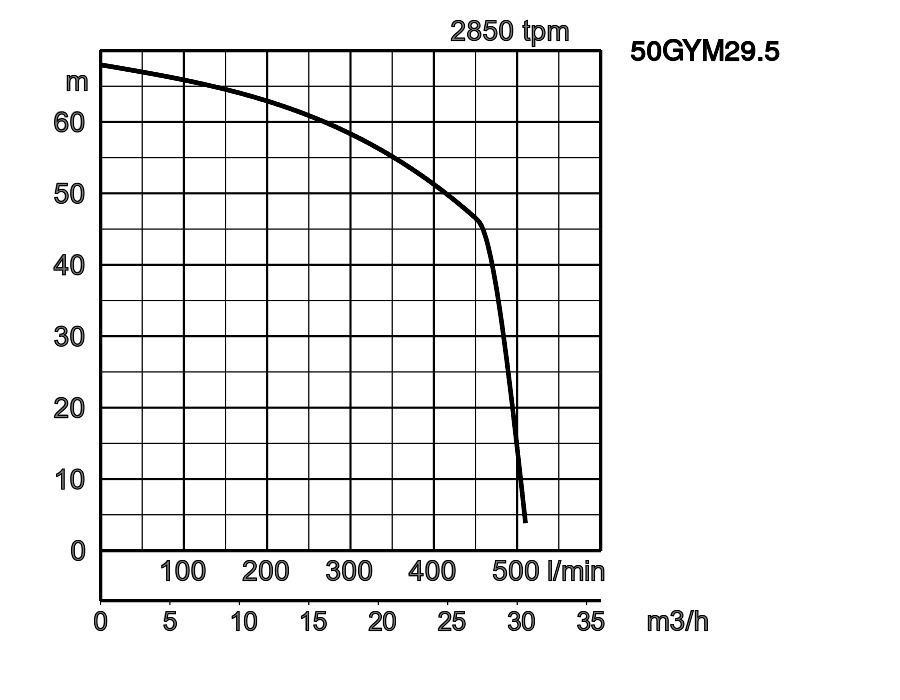

50GYM29.5	TOS50GYM29.5	13 print 50GYM29.5_24.pdf	50	9,5	3	2850	68,0	510	ster/driehoek	113,4	110,3

ø persaansluiting			50mm
medium	soort van de vloeistof		rioolwater
medium	temperatuur		0-35°C
pomp	componenten	waaier	Multi-vane kanaalwaaier met snijmechanisme.
		asafdichting	Dubbele mechanische asafdichting
		lagering	Kogellagers, afgedicht en onderhoudsvrij
	materiaal	waaier	Gietijzer GG25
		behuizing	Gietijzer GG25
		asafdichting	SiC en radiaalring in oliebad, SiC, bovenzijde in oliebad
		Versnijder	Roestvrij staal EN-X39CrMo17-1
motor	thermische motorbeveiliging (ingebouwd)		thermische motorbeveiliging in wikkeling
	fasen / voltage		mono fase 230V - 50Hz, 3-fasen / 400V / 50Hz / direct on line, 3-fasen / 400V / 50Hz / ster-driehoek
	isolatie		Isolatieklasse H
	smering		turbine olie (ISO VG32)
	type, polen		inductiemotor, 2-polig, IP68
	materiaal	behuizing	Gietijzer GG25
		As	roestvast staal DIN 1.4401
		kabel	Rubber, H07RN8-F
persaansluiting			Flens DIN/ANSI DN50 (PN10)
optionele toebehoren			Voetbochtkoppeling "TOS" (bevestigingsconsole voor bovenkant geleidingsbuizen – voetbocht met pompkoppeling – hijsketting) / persbocht en pompvoeten voor de vrijstaande uitvoeringen

afmetingen mm:

50GY21.5S
50GY21.8S
50GY21.9
50GY21.6
50GY23.1
50GY23.7
50GY24.4
50GY23.1H

50GY21.1S
50GY2.9

50GYM26.4
50GYM26.4H
50GYM29.5

W1 : minimale waterdiepte

model	A
50GY2.9	406
50GY21.1S	406
50GY21.5S	468
50GY21.8S	468
50GY21.6	468
50GY21.9	468
50GY23.1	505
50GY23.1H	505
50GY23.7	545
50GY24.4	545
50GYM26.4	771
50GYM26.4H	771
50GYM29.5	844

Let op: persbocht, voetbochtkoppeling en pompvoeten zijn toebehoren en dienen separaat besteld te worden

Afmetingen model met voetbocht mm:

model	B	C	D	E	F	G
50GY2.9	-	172	560	457	360	190
50GY21.1S	-	172	560	457	360	190
50GY21.5S	-	183	630	504	407	223
50GY21.8S	-	183	630	504	407	223
50GY21.6	-	183	630	504	407	223
50GY21.9	-	183	630	504	407	223
50GY23.1	-	183	672	504	407	223
50GY23.1H	-	183	672	504	407	223
50GY23.7	-	187	706	527	429	250
50GY24.4	-	187	706	527	429	250
50GYM26.4	790	-	-	-	-	-
50GYM26.4H	790	-	-	-	-	-
50GYM29.5	862	-	-	-	-	-
