BZ | 3x400V / 50Hz

De kanaalwaaier van de BZ-serie heeft een vrije doorlaat van 80 mm Ø zodat het afvalwater verstoppingsvrij verpompt wordt. De waaier kan samen met de motor van het pomphuis gedemonteerd worden (back-pull-out systeem tot 3,7 kW)

Downloads

Prestatiecurves & Specificaties Materiaal Afmetingen

model		kleur pompgrafiek	persaansluiting mm	nominaal vermogen kW	fasen	tpm	opvoerhoogte max m	capaciteit max. l/min	startmethode	Droog gewicht kg *		vrije doorlaat ø mm
vrijstaand	met voetbocht en geleidingsbuizen	kleur pompgrafiek	persaansluiting mm	nominaal vermogen kW	fasen	tpm	opvoerhoogte max m	capaciteit max. l/min	startmethode	vrijstaand	met voetbocht en geleidingsbuizen	vrije doorlaat ø mm

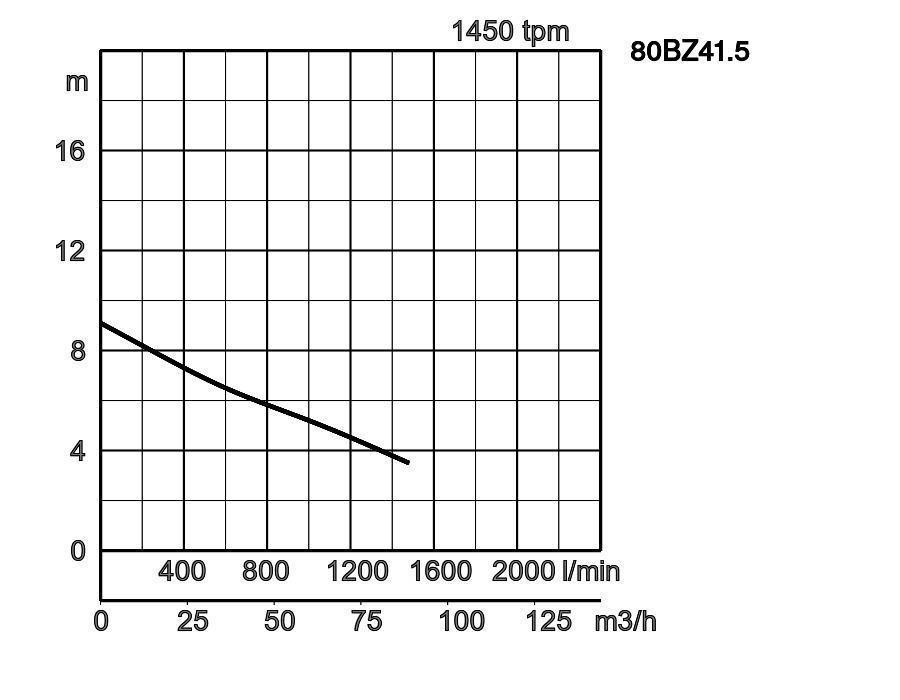

80BZ41.5	TOS80BZ41.5	1 print 80BZ41.5_24.pdf	80	1,5	3	1450	8,5	1400	direct	78,0	74,0	80

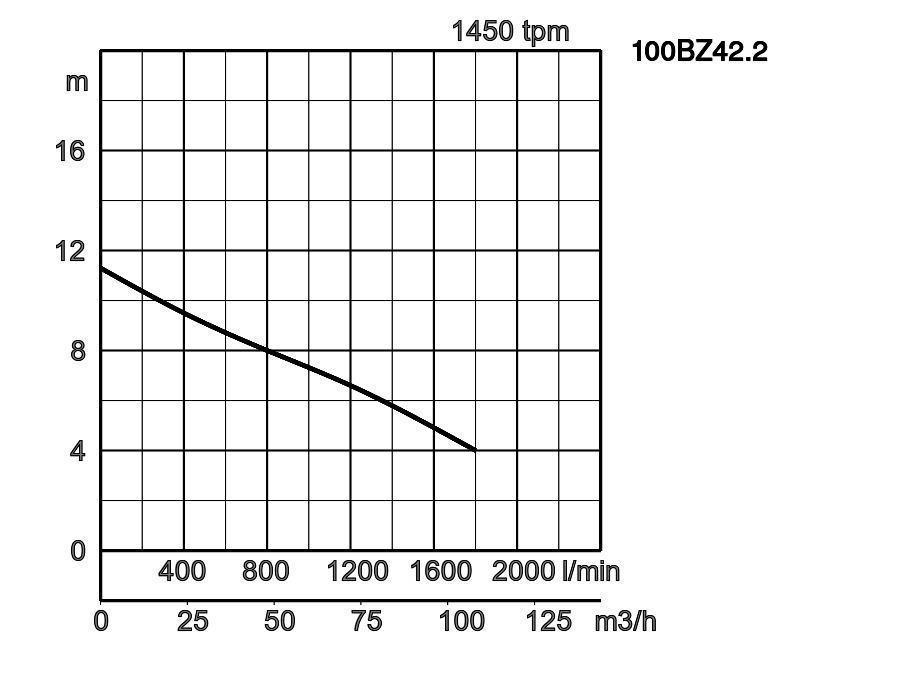

100BZ42.2	TOS100BZ42.2	2 print 100BZ42.2_24.pdf	100	2,2	3	1450	11,3	1800	direct	80.0	74,0	80

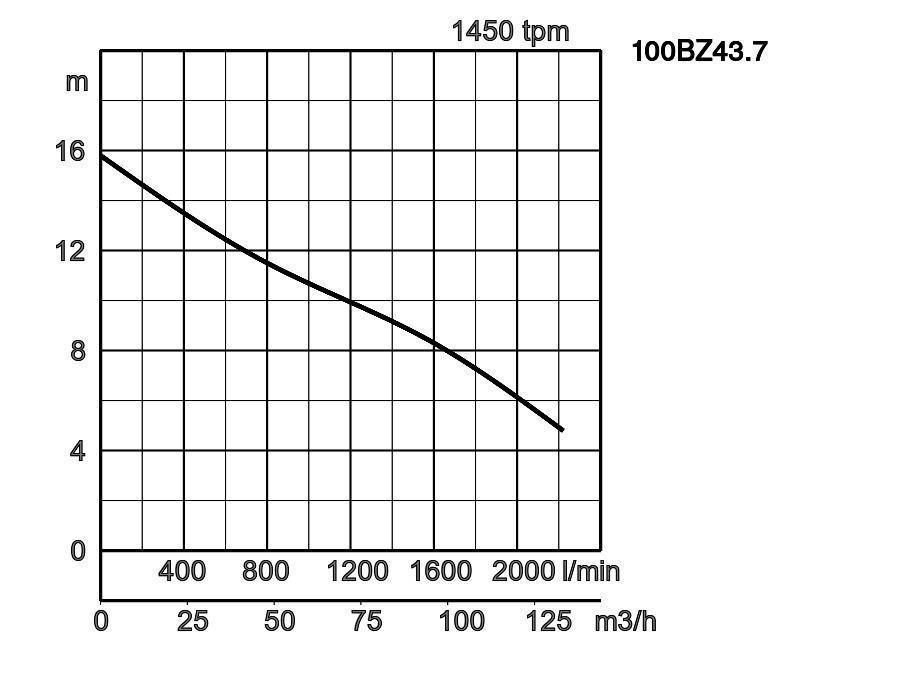

100BZ43.7	TOS100BZ43.7	3 print 100BZ43.7_24.pdf	100	3,7	3	1450	14,7	2100	direct	100,0	94,0	80

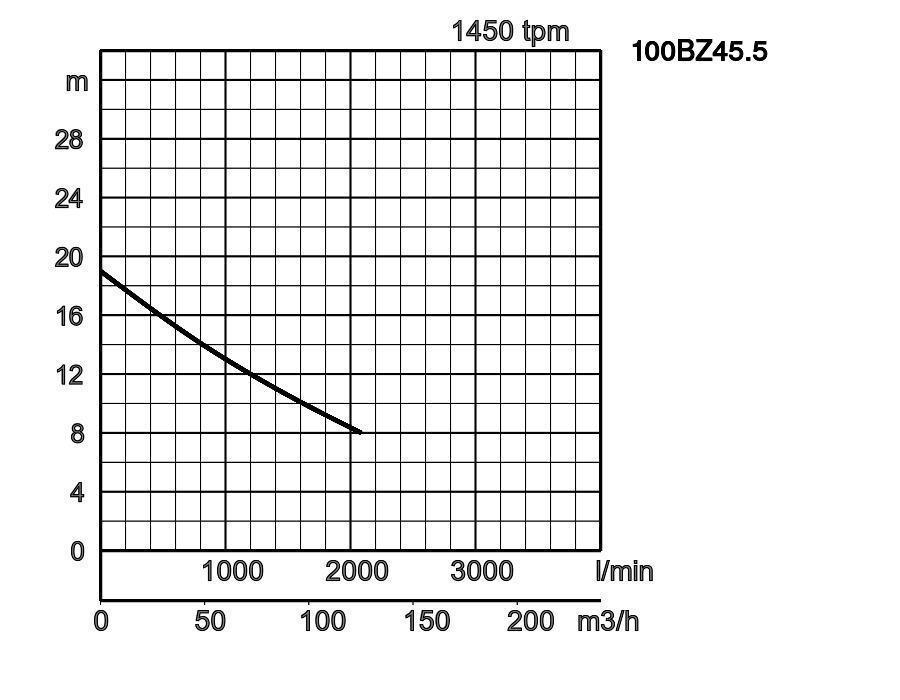

100BZ45.5	TOS100BZ45.5	4 print 100BZ45.5_24.pdf	100	5,5	3	1450	19,0	2085	direct	175,0	168,0	80

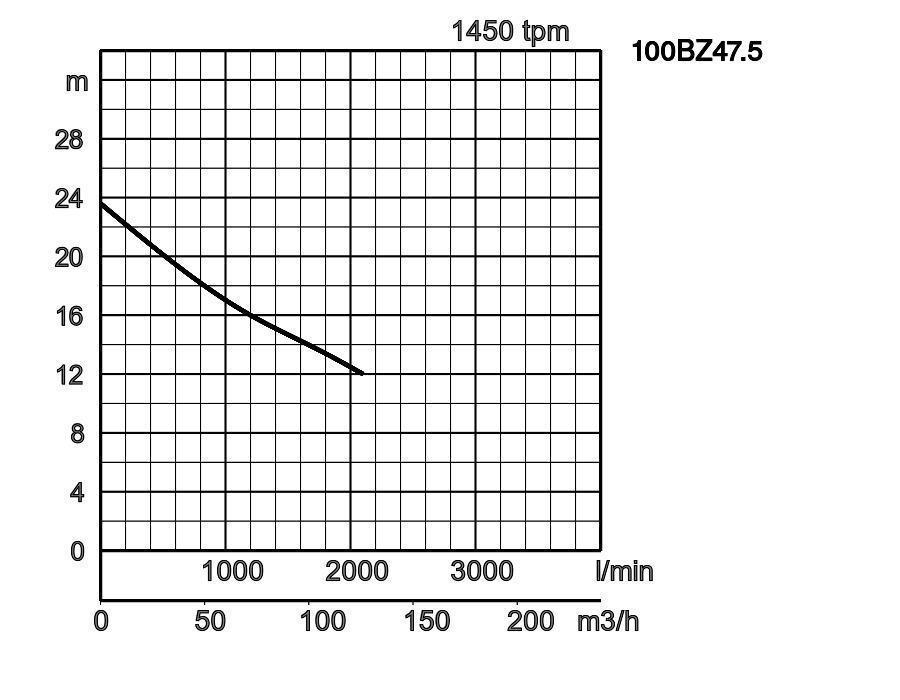

100BZ47.5	TOS100BZ47.5	5 print 100BZ47.5_24.pdf	100	7,5	3	1450	23,6	2100	direct	194,0	187,0	80

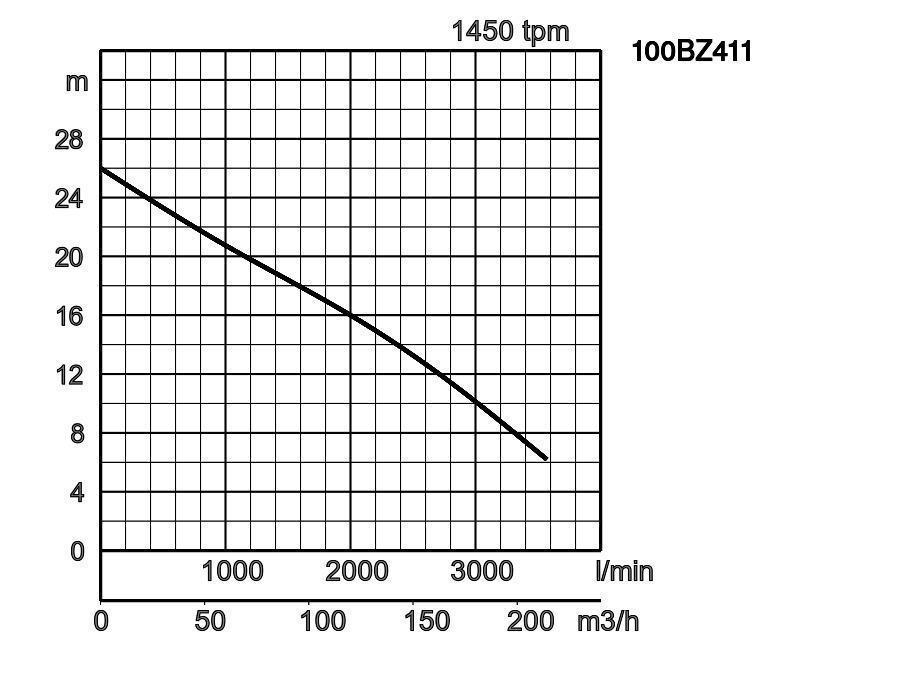

100BZ411	TOS100BZ411	6 print 100BZ411_24.pdf	100	11	3	1450	26,0	3575	ster/driehoek	219,0	212,0	80

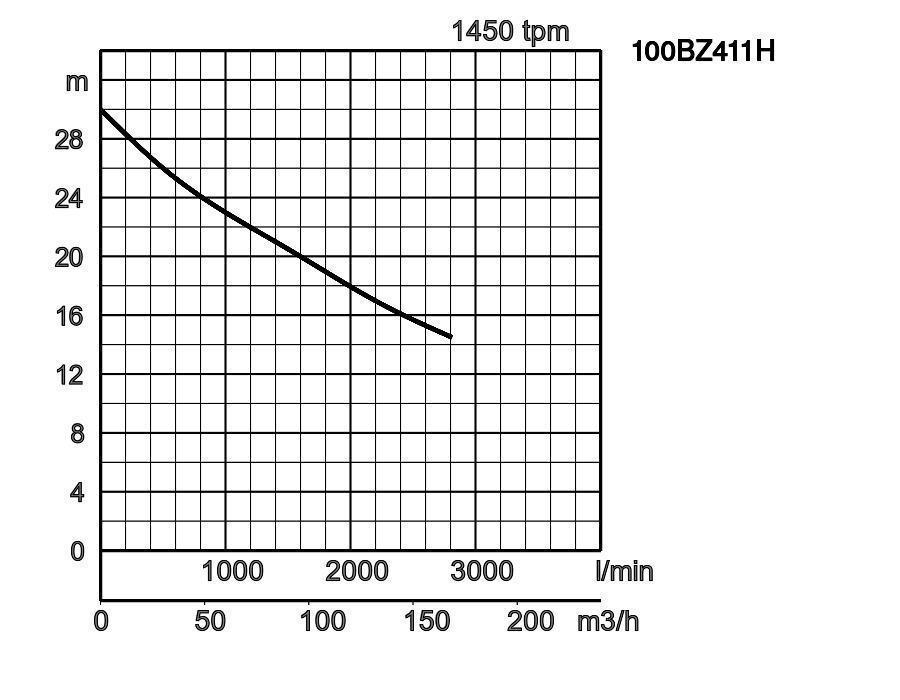

100BZ411H	TOS100BZ411H	7 print 100BZ411H_24.pdf	100	11	3	1450	30,0	2810	ster/driehoek	219,0	212,0	80

ø persaansluiting			80mm,100mm
medium	soort van de vloeistof		rioolwater
medium	temperatuur		0-40°C
pomp	componenten	waaier	kanaalwaaier
		asafdichting	dubbele mechanische as-afdichting
		lagering	Kogellagers, afgedicht en onderhoudsvrij
	materiaal	waaier	Gietijzer GG 20 EN-GJL-200
		behuizing	Gietijzer GG 20 EN-GJL-200
		zuigdeksel	Gietijzer GG 20 EN-GJL-200
		asafdichting	siliciumcarbide, in oliebad
motor	type, polen		inductiemotor, 4-polig, IP68
	thermische motorbeveiliging (ingebouwd)		bi-metaal schakelaar, thermische motorbeveiliging in wikkeling
	smering		turbine olie (ISO VG32)
	fasen / voltage		3-fasen / 400V / 50Hz / direct on line, 3-fasen / 400V / 50Hz / ster-driehoek
	isolatie		isolatieklasse F
	materiaal	behuizing	Gietijzer GG 15 EN-GJL-150
		As	roestvast staal EN-X30Cr13
		kabel	Rubber, NSSHÖU
persaansluiting			binnendraad, JIS10K-flens
optionele toebehoren			Voetbochtkoppeling "TOS" (bevestigingsconsole voor bovenkant geleidingsbuizen – voetbocht met pompkoppeling – hijsketting) / persbocht en pompvoeten voor de vrijstaande uitvoeringen

afmetingen mm:

80BZ41.5
100BZ42.2
100BZ43.7
100BZ411
100BZ45.5
100BZ47.5
100BZ411H

W1 : minimale waterdiepte

model	A	A1	A2	A3	B	D	D1	D2	H	W1	W2
80BZ41.5	523	302	129	190	303	273	133	140	631	235	590
100BZ42.2	551	317	129	190	328	273	133	140	631	235	590
100BZ43.7	584	327	153	200	328	289	139	150	681	235	640
100BZ45.5	716	407	204	280	380	421	205	216	925	305	790
100BZ47.5	716	407	204	280	380	421	205	216	946	305	820
100BZ411	727	407	215	280	377	431	205	226	1023	330	865
100BZ411H	727	407	215	280	377	431	205	226	1023	330	865

Let op: persbocht, voetbochtkoppeling en pompvoeten zijn toebehoren en dienen separaat besteld te worden

Afmetingen model met voetbocht mm:

model	A	A1	A2	A3	A5	A6	D	D1	D2	H	H1	H2	M1	M2	W1	W2
80BZ41.5	439	310	129	250	165	258	273	133	140	646	805	15	600	500	250	605
100BZ42.2	439	310	129	250	165	270	273	133	140	646	805	15	600	500	250	605
100BZ43.7	473	320	153	260	165	270	289	139	150	696	855	15	600	500	250	655
100BZ45.5	649	445	204	330	181	286	407	191	216	914	1210	112	950	700	295	780
100BZ47.5	649	445	204	330	181	286	407	191	216	935	1248	112	950	700	295	805
100BZ411	660	445	215	350	181	286	428	202	226	1016	1312	113	950	700	330	860
100BZ411H	660	445	215	350	181	286	428	202	226	1016	1312	113	950	700	330	860

100BZ411
100BZ411H

80BZ41.5
100BZ42.2
100BZ43.7
100BZ45.5
100BZ47.5

W1 : minimale waterdiepte

persaansluiting mm	d	T2	T3	T4	T5	T6	T7	T8	T9	T10	T11	K1	K3	K4	K5	B1	B2	B3
80mm	80	230	195	80	50	220	250	60	25	28	50	170	155	15	40	290	237	15
100mm	100	230	195	80	50	220	250	60	25	28	32	170	155	15	40	290	237	15
