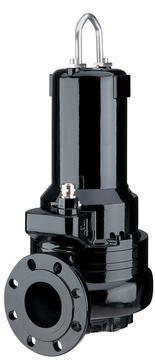

80BYZ | 3x400V / 50Hz

Een gesloten eenkanaalwaaier zorgt ervoor dat afvalwater met slib en vezelachtige materialen efficiënt kan worden weggepompt, zonder verstopping.

Prestatiecurves & Specificaties Materiaal Afmetingen

model		kleur pompgrafiek	persaansluiting mm	nominaal vermogen kW	fasen	tpm	opvoerhoogte max m	capaciteit max. l/min	startmethode	Droog gewicht kg *		vrije doorlaat ø mm
vrijstaand	met voetbocht en geleidingsbuizen	kleur pompgrafiek	persaansluiting mm	nominaal vermogen kW	fasen	tpm	opvoerhoogte max m	capaciteit max. l/min	startmethode	vrijstaand	met voetbocht en geleidingsbuizen	vrije doorlaat ø mm

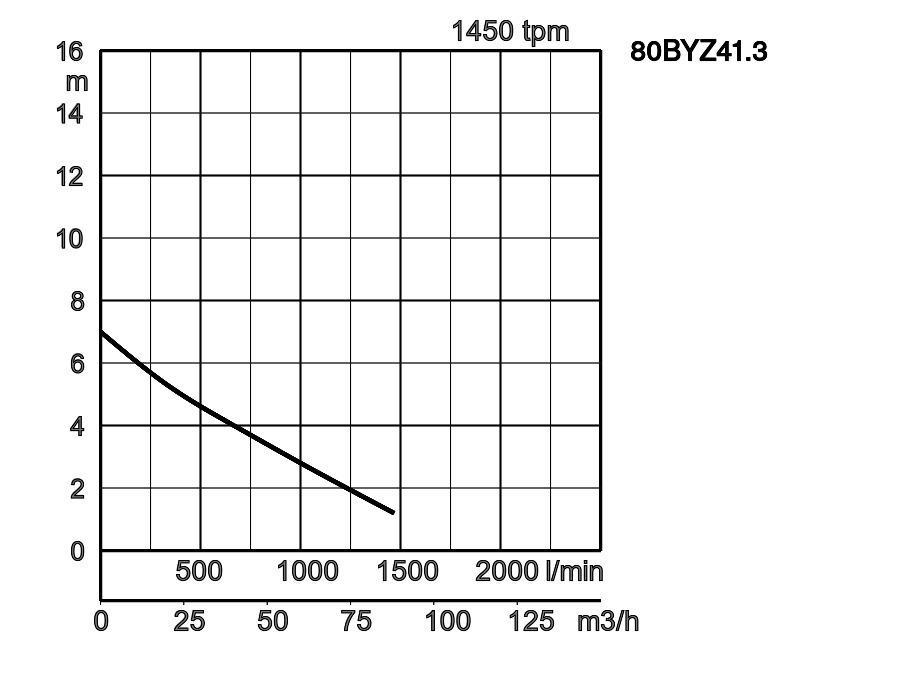

80BYZ41.3	TOS80BYZ41.3	1 print 80BYZ41.3_24.pdf	80	1,3	3	1450	7,0	1467	direct	74,0	74,0	80

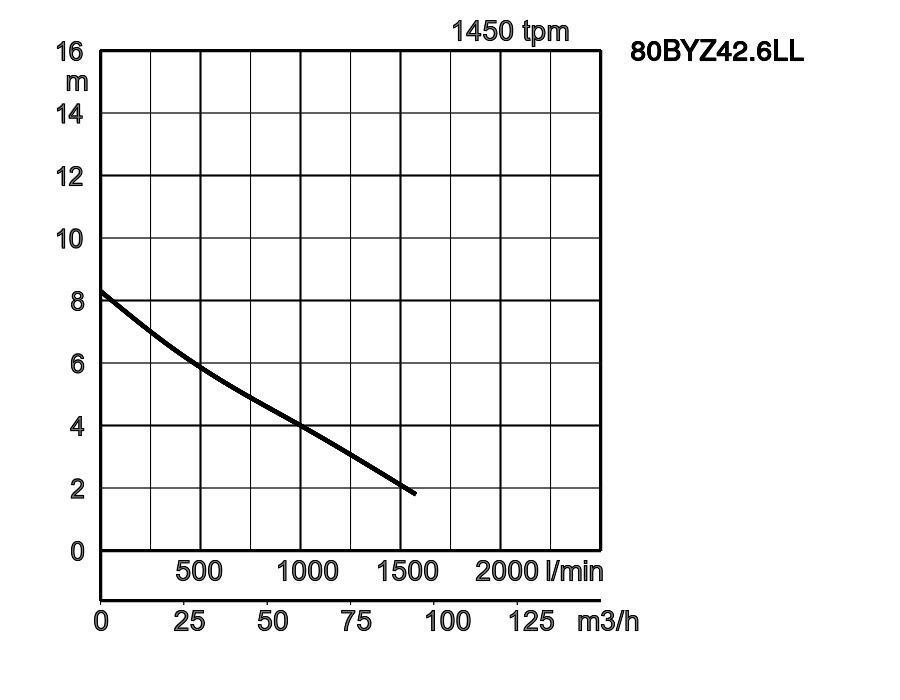

80BYZ42.6LL	TOS80BYZ42.6LL	2 print 80BYZ42.6LL_24.pdf	80	2,6	3	1450	8,3	1576	direct	80,0	80,0	80

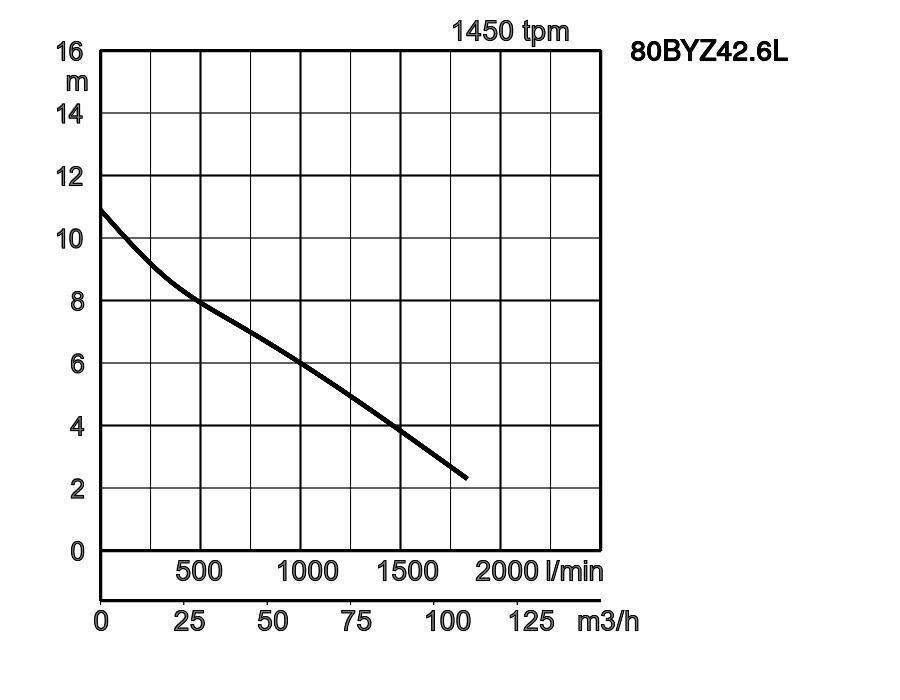

80BYZ42.6L	TOS80BYZ42.6L	3 print 80BYZ42.6L_24.pdf	80	2,6	3	1450	10,9	1833	direct	82,0	82,0	80

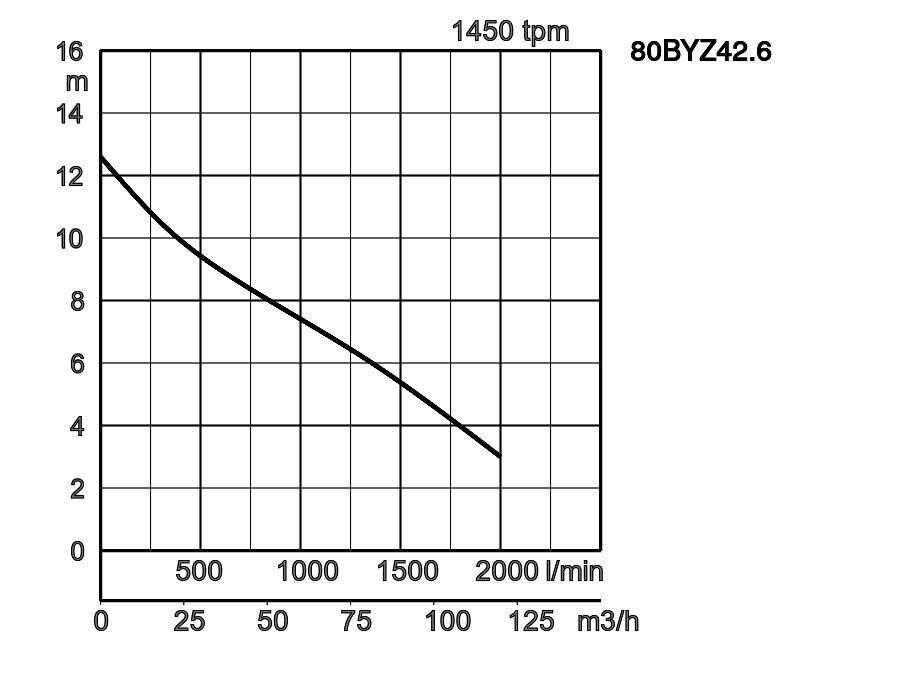

80BYZ42.6	TOS80BYZ42.6	4 print 80BYZ42.6_24.pdf	80	2,6	3	1450	12,6	2000	direct	82,0	82,0	80

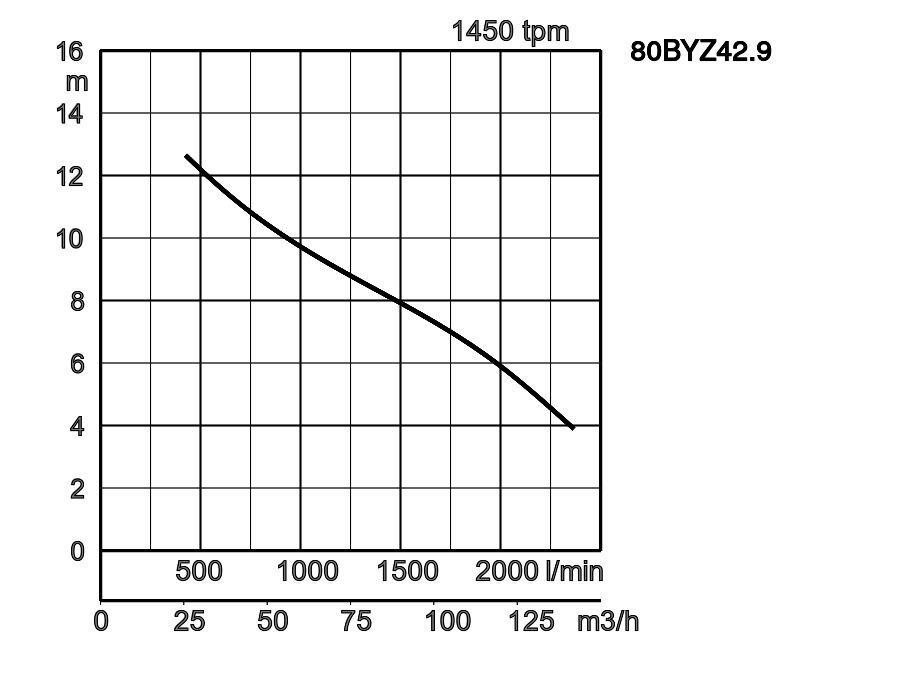

80BYZ42.9	TOS80BYZ42.9	5 print 80BYZ42.9_24.pdf	80	2,9	3	1450	12,4	2366	direct	117,0	117,0	80

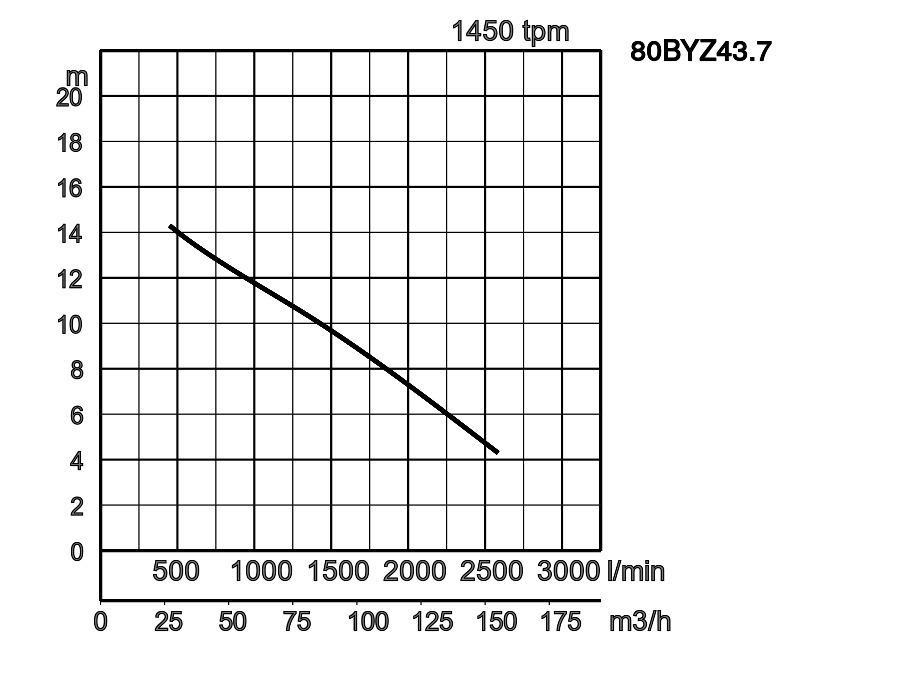

80BYZ43.7	TOS80BYZ43.7	6 print 80BYZ43.7_24.pdf	80	3,7	3	1450	14,4	2583	ster/driehoek	121,0	121,0	80

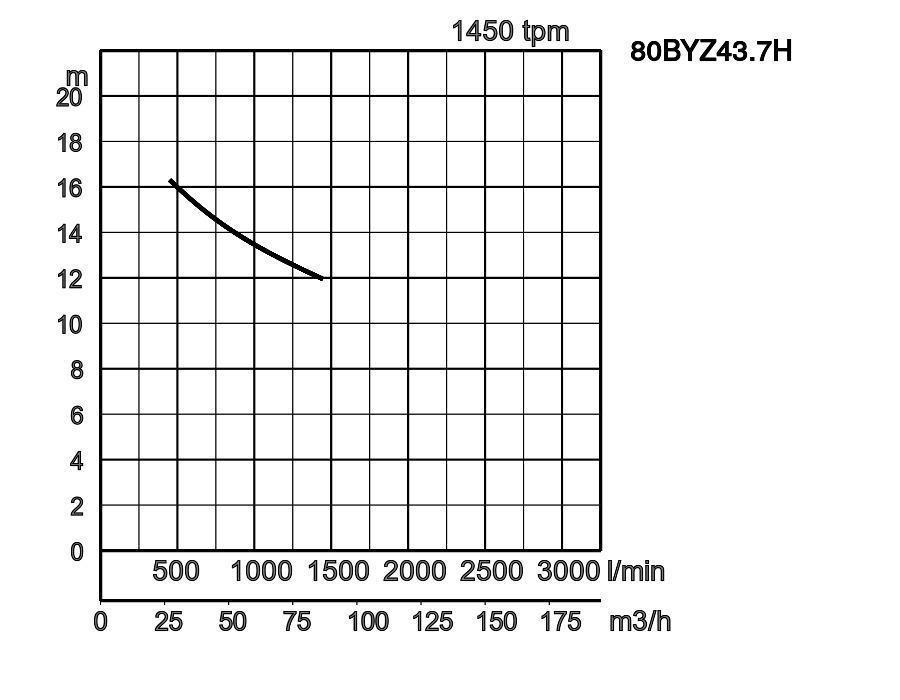

80BYZ43.7H	TOS80BYZ43.7H	7 print 80BYZ43.7H_24.pdf	80	3,7	3	1450	16,1	1445	ster/driehoek	121,0	121,0	80

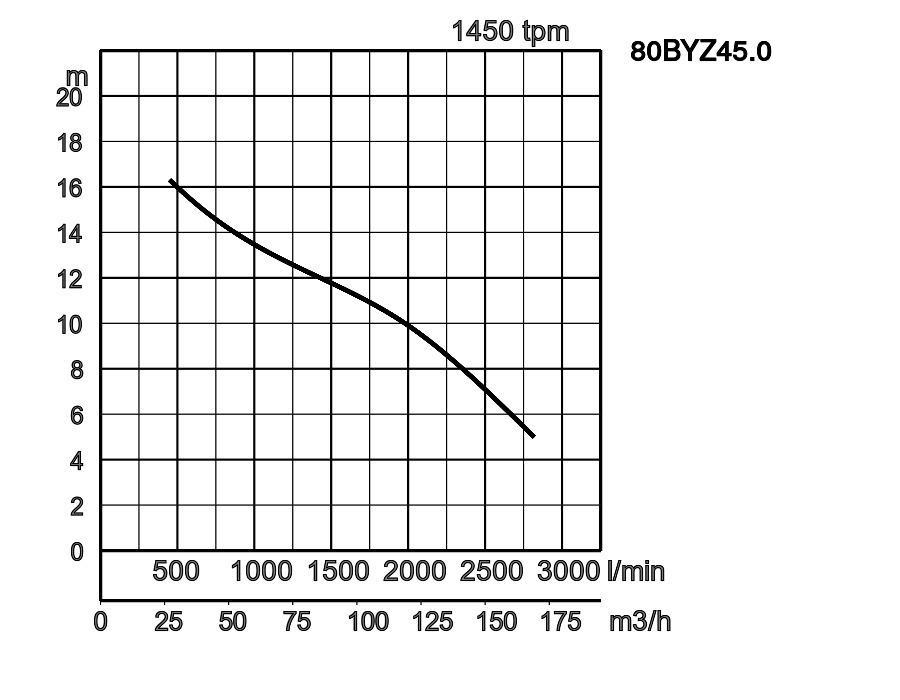

80BYZ45.0	TOS80BYZ45.0	8 print 80BYZ45.0_24.pdf	80	5,0	3	1450	16,1	2817	ster/driehoek	131,0	131,0	80

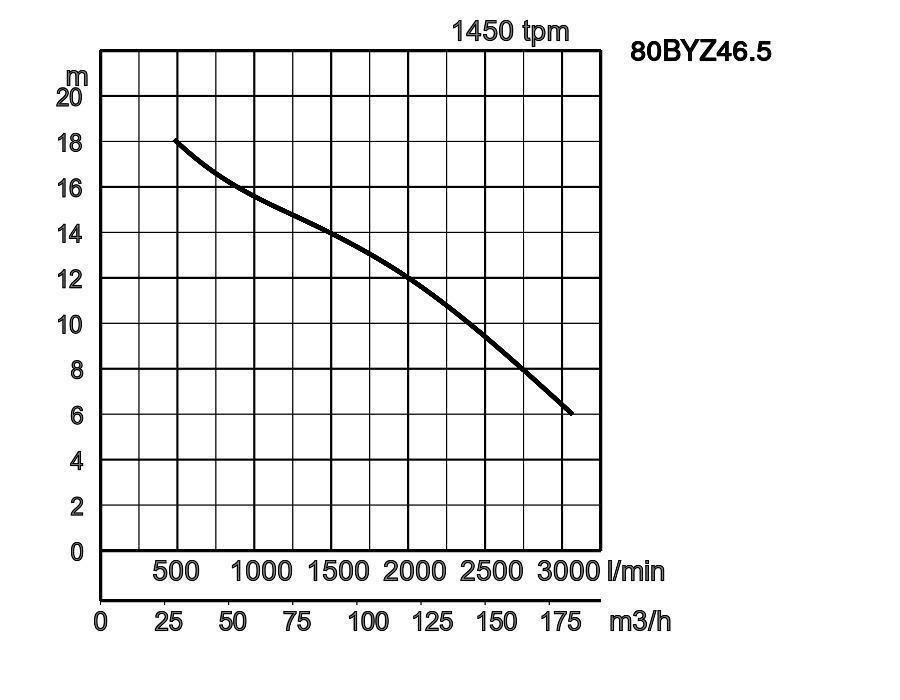

80BYZ46.5	TOS80BYZ46.5	9 print 80BYZ46.5_24.pdf	80	6,5	3	1450	18,0	3067	ster/driehoek	134,0	134,0	80

ø persaansluiting			80mm
medium	soort van de vloeistof		rioolwater
medium	temperatuur		0-40°C
pomp	componenten	waaier	Eenkanaals waaier
		asafdichting	Dubbele mechanische asafdichting
		lagering	Kogellagers, afgedicht en onderhoudsvrij
	materiaal	waaier	Gietijzer GG25
		behuizing	Gietijzer GG25
		asafdichting	SiC, bovenzijde in oliebad
		Slijtagering	Brons
motor	type, polen		inductiemotor, 4-polig, IP68
	isolatie		Isolatieklasse H
	thermische motorbeveiliging (ingebouwd)		thermische motorbeveiliging in wikkeling
	smering		turbine olie (ISO VG32)
	fasen / voltage		3-fasen / 400V / 50Hz / direct on line, 3-fasen / 400V / 50Hz / ster-driehoek
	materiaal	behuizing	Gietijzer GG25
		As	Roestvrij staal EN-X14CrMoS17
		kabel	Rubber, H07RN8-F
persaansluiting			Flens DIN/ANSI DN80 (PN10)
optionele toebehoren			Voetbochtkoppeling "TOS" (bevestigingsconsole voor bovenkant geleidingsbuizen – voetbocht met pompkoppeling – hijsketting) / persbocht en pompvoeten voor de vrijstaande uitvoeringen

W1 : minimale waterdiepte

model	A	B	B1	C	C1	DN1	DN2	DN3	F1	F2	F3	G	H	J1
80BYZ41.3	517	360	200	305	145	80	100	3"	-	-	-	395	578	137
80BYZ42.6LL	554	360	200	305	145	80	100	3"	-	-	-	395	578	137
80BYZ42.6L	554	360	200	305	145	80	100	3"	-	-	-	395	578	137
80BYZ42.6	554	360	200	305	145	80	100	3"	-	-	-	395	578	137
80BYZ42.9	692	460	280	357	163	80	100	3"	-	-	-	395	658	137
80BYZ43.7	692	460	280	357	163	80	100	3"	-	-	-	395	658	137
80BYZ43.7H	692	460	280	357	163	80	100	3"	-	-	-	395	658	137
80BYZ45.0	765	460	280	357	163	80	100	3"	-	-	-	395	658	137
80BYZ46.5	765	460	280	357	163	80	100	3"	-	-	-	395	658	137

Let op: persbocht, voetbochtkoppeling en pompvoeten zijn toebehoren en dienen separaat besteld te worden

model	A	B	B1	C	C1	D	DN1	DN2	E
80BYZ41.3	517	360	200	305	145	727	80	100	97
80BYZ42.6LL	554	360	200	305	145	727	80	100	97
80BYZ42.6L	554	360	200	305	145	727	80	100	97
80BYZ42.6	554	360	200	305	145	727	80	100	97
80BYZ42.9	692	460	280	357	163	827	80	100	90
80BYZ43.7	692	460	280	357	163	827	80	100	90
80BYZ43.7H	692	460	280	357	163	827	80	100	90
80BYZ45.0	765	460	280	357	163	827	80	100	90
80BYZ46.5	765	460	280	357	163	827	80	100	90

W1 : minimale waterdiepte
