Open multikanaalwaaier met snijmechanisme. Deze constructie zorgt ervoor dat vezelachtige vreemde materialen worden versneden en dat het afvalwater zonder verstoppingen wordt afgevoerd.
U bevindt zich hier:
- Beginnen >
- België >
- Industrie & Afvalwater >
- Afwateringspompen >
- 50GP
50GP | 3x400V / 50Hz
Downloads
| model | kleur pompgrafiek | persaansluiting mm | nominaal vermogen kW | fasen | tpm | opvoerhoogte max m | capaciteit max. l/min | startmethode | Droog gewicht kg * | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| vrijstaand | met voetbocht en geleidingsbuizen | vrijstaand | met voetbocht en geleidingsbuizen | ||||||||

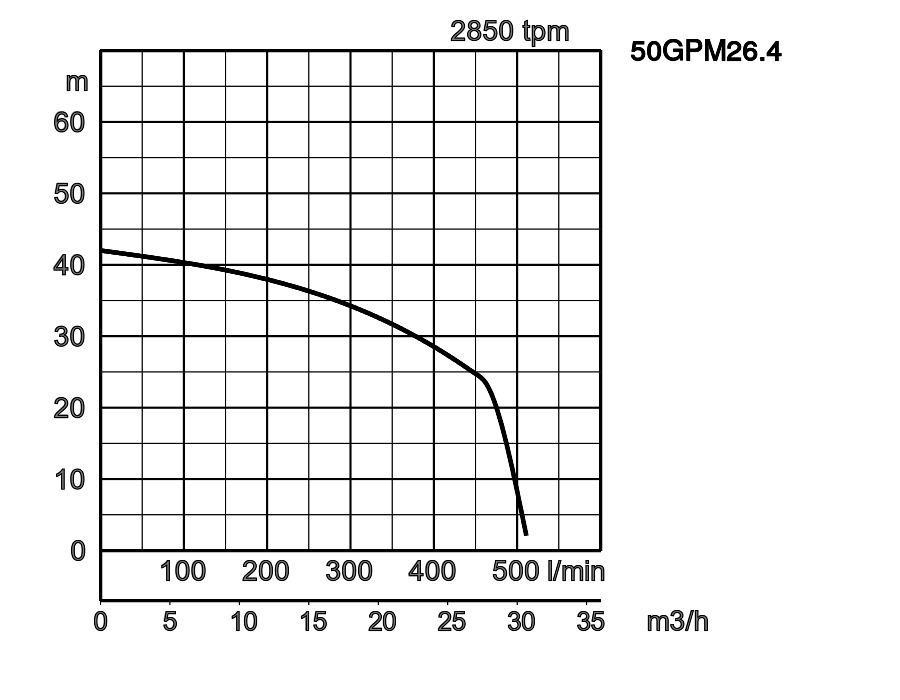

| 50GPM26.4 | TOS50GYM26.4 | 50 | 6,4 | 3 | 2850 | 42,0 | 510 | ster/driehoek | 108,0 | 104,0 | |

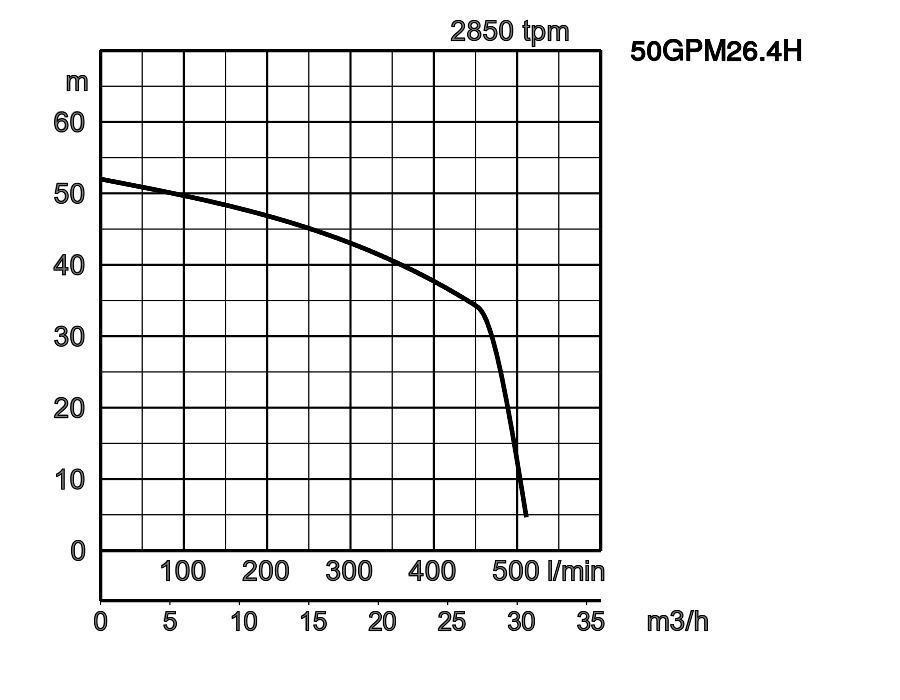

| 50GPM26.4H | TOS50GYM26.4H | 50 | 6,4 | 3 | 2850 | 52,0 | 510 | ster/driehoek | 108,0 | 104,0 | |

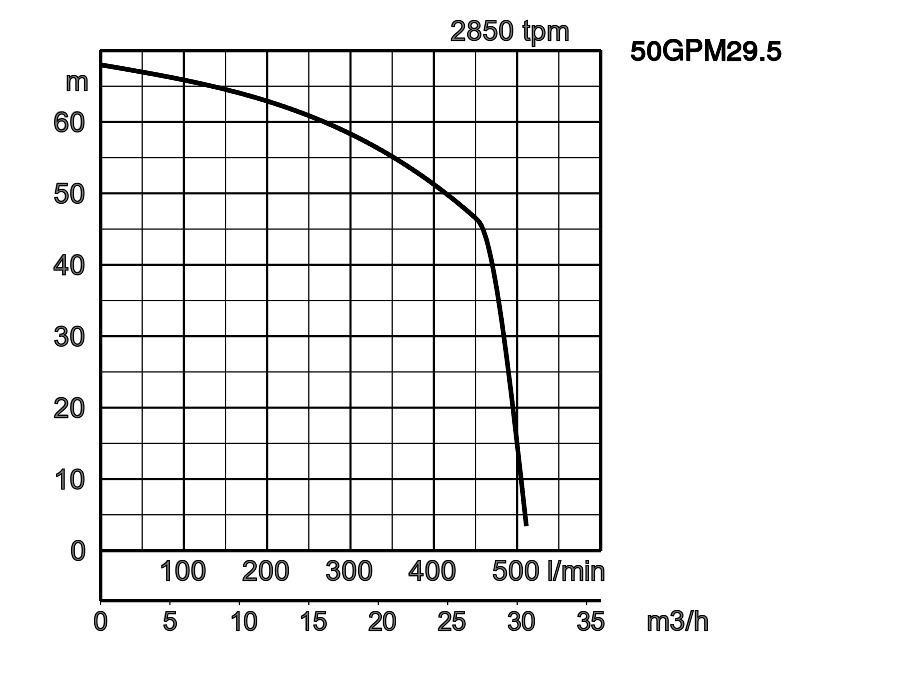

| 50GPM29.5 | TOS50GYM29.5 | 50 | 9,5 | 3 | 2850 | 68,0 | 510 | ster/driehoek | 111,0 | 107,0 | |
50GPM26.4_24.pdf
| ø persaansluiting | 50mm | |||
|---|---|---|---|---|
| medium | temperatuur | 0-40°C | ||
| soort van de vloeistof | rioolwater | |||
| pomp | componenten | waaier | Multi-vane kanaalwaaier met snijmechanisme. | |
| asafdichting | Dubbele mechanische asafdichting | |||
| lagering | Kogellagers, afgedicht en onderhoudsvrij | |||
| materiaal | waaier | Gietijzer GG25 | ||
| behuizing | Gietijzer GG25 | |||
| asafdichting | SiC, bovenzijde in oliebad | |||
| Versnijder | Roestvrij staal EN-X39CrMo17-1 | |||
| motor | isolatie | Isolatieklasse H | ||
| fasen / voltage | 3-fasen / 400V / 50Hz / ster-driehoek | |||
| smering | turbine olie (ISO VG32) | |||
| type, polen | inductiemotor, 2-polig, IP68 | |||
| thermische motorbeveiliging (ingebouwd) | thermische motorbeveiliging in wikkeling | |||
| materiaal | behuizing | Gietijzer GG25 | ||
| As | roestvast staal DIN 1.4401 | |||
| kabel | Rubber, H07RN8-F | |||
| persaansluiting | Flens DIN/ANSI DN50 (PN10) | |||
| optionele toebehoren | Voetbochtkoppeling "TOS" (bevestigingsconsole voor bovenkant geleidingsbuizen – voetbocht met pompkoppeling – hijsketting) / persbocht en pompvoeten voor de vrijstaande uitvoeringen | |||
afmetingen mm:
-
-
- 50GPM26.4
- 50GPM26.4H
- 50GPM29.5
W1 : minimale waterdiepte
| model | A |
|---|---|
| 50GPM26.4 | 795 |
| 50GPM26.4H | 795 |
| 50GPM29.5 | 865 |
Let op: persbocht, voetbochtkoppeling en pompvoeten zijn toebehoren en dienen separaat besteld te worden
Afmetingen model met voetbocht mm:
| model | B |
|---|---|
| 50GPM26.4 | 815 |
| 50GPM26.4H | 815 |
| 50GPM29.5 | 885 |
-
-
- 50GPM26.4
- 50GPM26.4H
- 50GPM29.5
W1 : minimale waterdiepte
