300BYK | 3x400V / 50Hz

Kanallaufrad_offen

Een gesloten tweekanaalwaaier zorgt ervoor dat afvalwater met slib en vezelachtige materialen efficiënt kan worden weggepompt, zonder verstopping.

300BYK | 3x400V / 50Hz
Kurve_U.jpg Kurve_U.jpg
modelkleur pompgrafiekpersaansluiting mmnominaal vermogen kWfasentpmopvoerhoogte max mcapaciteit max. l/minstartmethodeDroog gewicht kg *vrije doorlaat ø mm
vrijstaandmet voetbocht en geleidingsbuizenvrijstaandmet voetbocht en geleidingsbuizen

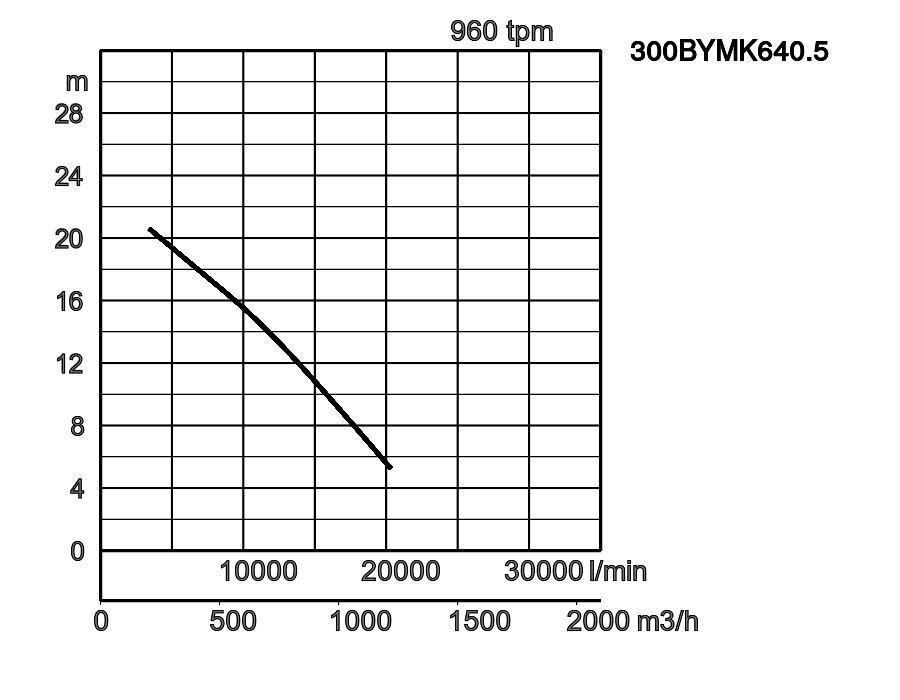

300BYMK640.5 300BYMK640.5 300 40,5 3 960 20,6 20333 ster/driehoek 1007,3 1007,3 150
300BYMK649.5 300BYMK649.5 300 49,5 3 960 23,1 23167 ster/driehoek 1033,3 1033,3 150

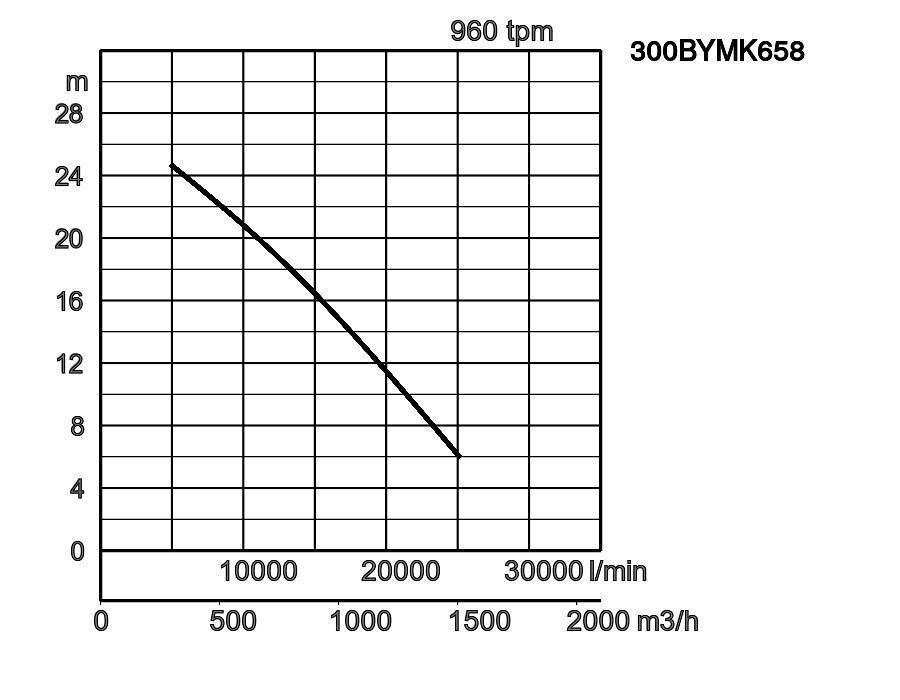

300BYMK658 300BYMK658 300 58 3 960 24,7 25166 ster/driehoek 1082,4 1082,4 150

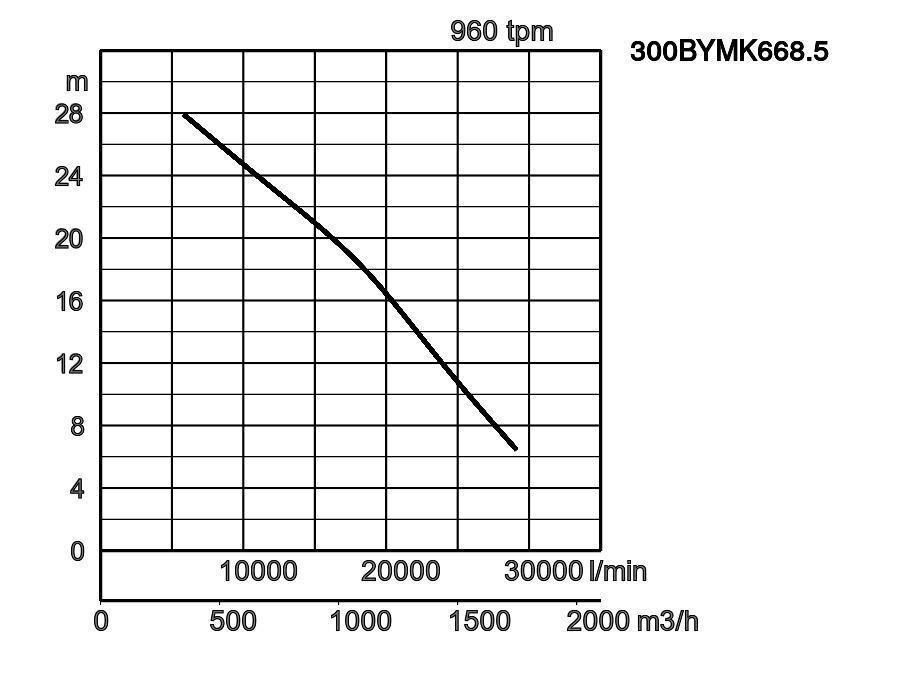

300BYMK668.5 300BYMK668.5 300 68,5 3 960 27,9 29117 ster/driehoek 1269,9 1269,9 150

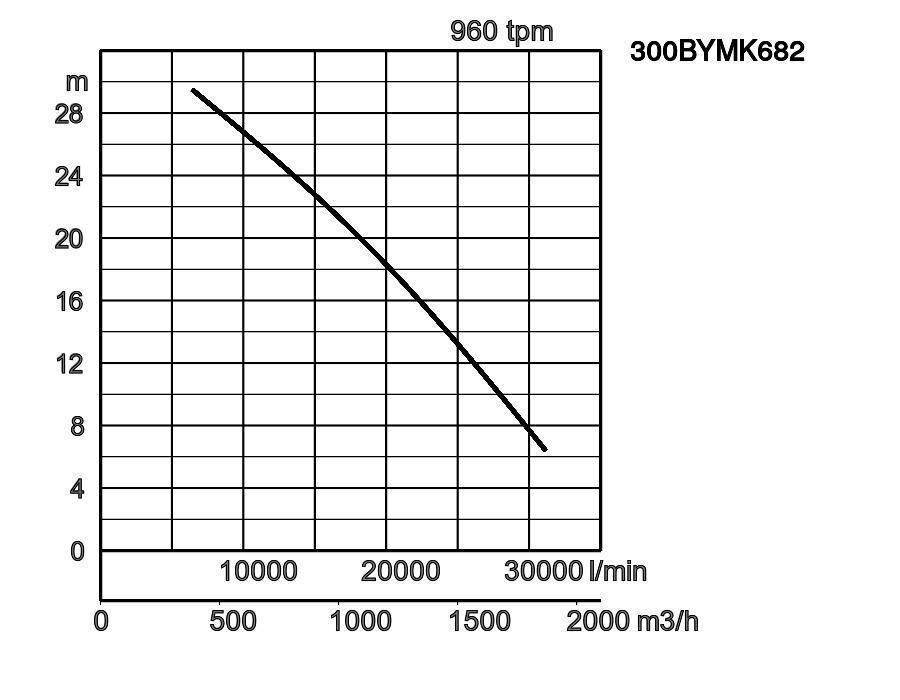

300BYMK682 300BYMK682 300 82 3 960 29,5 31166 ster/driehoek 1320,2 1320,2 150

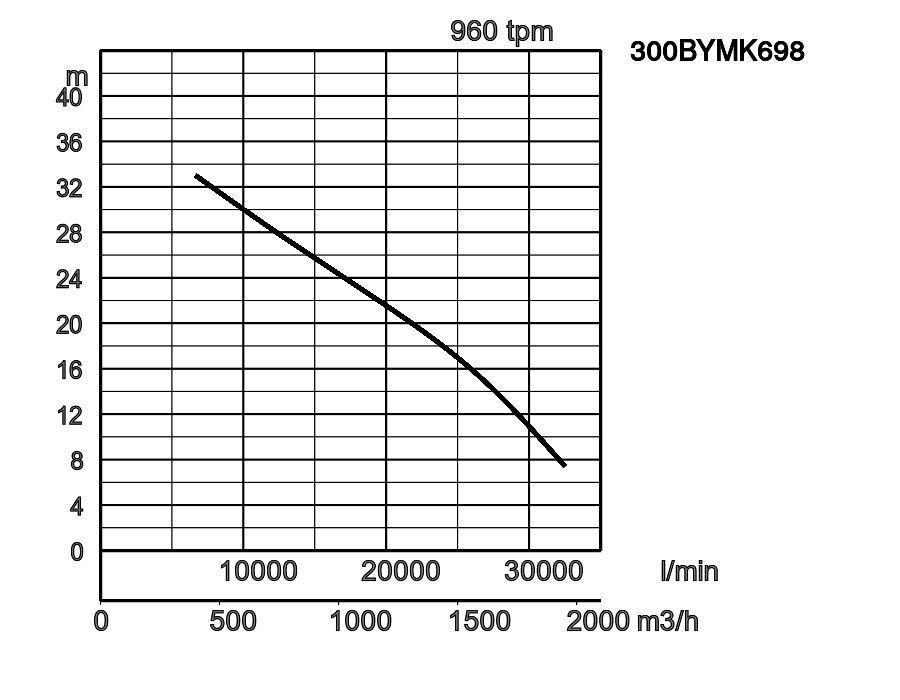

300BYMK698 300BYMK698 300 98 3 960 33,0 32508 ster/driehoek 1553,1 1553,1 150

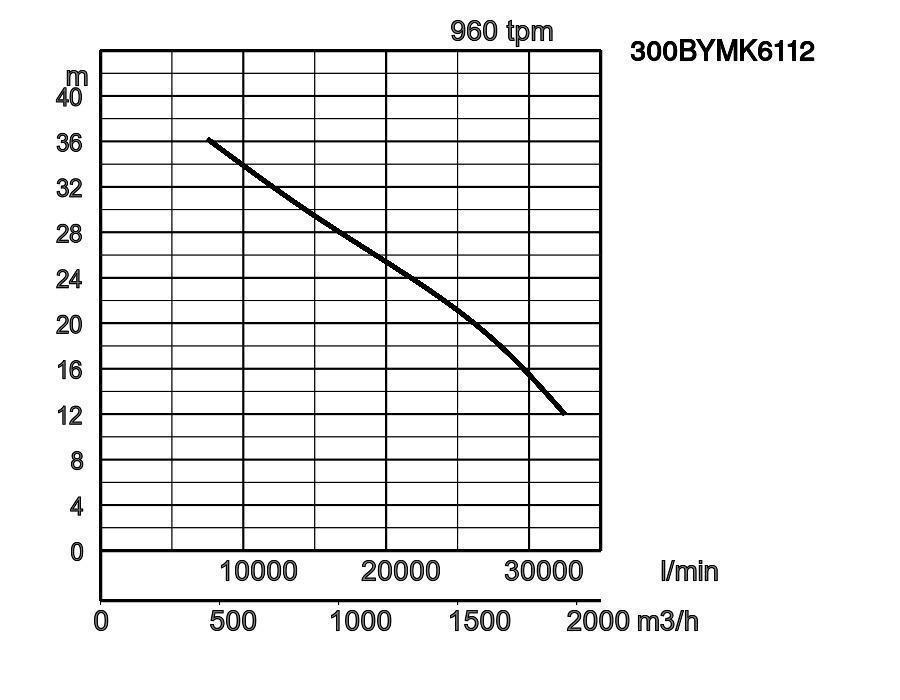

300BYMK6112 300BYMK6112 300 112 3 960 36,2 32500 ster/driehoek 1604,5 1604,5 150

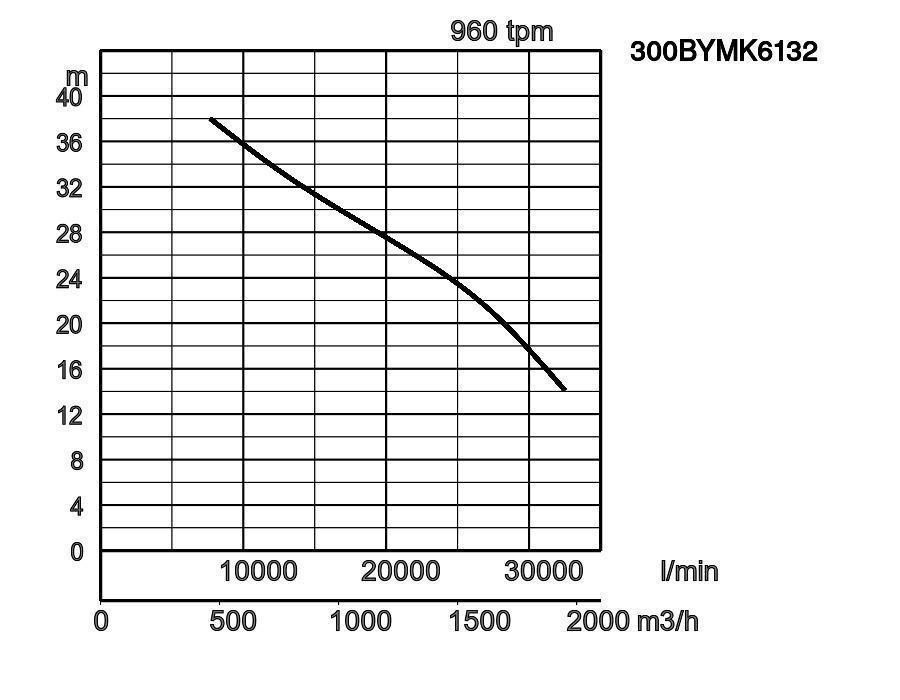

300BYMK6132 300BYMK6132 300 132 3 960 38,0 32500 ster/driehoek 1940,0 1940,0 150

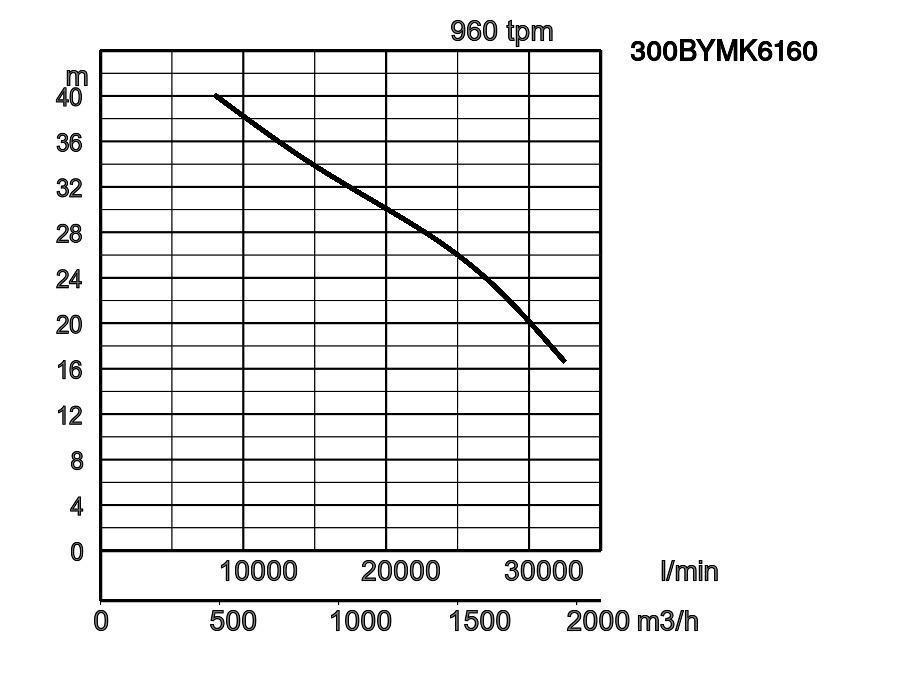

300BYMK6160 300BYMK6160 300 160 3 960 40,1 32500 ster/driehoek 1980,0 1980,0 150
ø persaansluiting 300mm
medium soort van de vloeistof rioolwater
temperatuur 0-40°C
pomp componenten waaier Dubbele kanaalwaaier
asafdichting Dubbele mechanische asafdichting
lagering Kogellagers, afgedicht en onderhoudsvrij
materiaal waaier Gietijzer GG25
behuizing Gietijzer GG25
asafdichting SiC, bovenzijde in oliebad
Slijtagering Brons
motor fasen / voltage 3-fasen / 400V / 50Hz / ster-driehoek
isolatie Isolatieklasse H
type, polen inductiemotor, 6-polig, IP68
smering turbine olie (ISO VG32)
thermische motorbeveiliging (ingebouwd) thermische motorbeveiliging in wikkeling
materiaal behuizing Gietijzer GG25
As roestvast staal EN-X20Cr13
kabel Rubber, H07RN8-F
persaansluiting Flens DIN/ANSI DN300 (PN10)
optionele toebehoren Horizontale installatie / Verticale installatie

afmetingen mm:

  • 300BYMK640.5
  • 300BYMK649.5
  • 300BYMK658
  • 300BYMK668.5
  • 300BYMK682
  • 300BYMK698
  • 300BYMK6112
  • 300BYMK6132
  • 300BYMK6160

W1 : minimale waterdiepte
modelABB1CC1DN1DN2J2K1K2K3K4LMO
300BYMK640.5146311006309153863003505273771002120717326029001880
300BYMK649.5159311006309153863003505273771002120717326029001880
300BYMK658159311006309153863003505273771002120717326029001880
300BYMK668.5177311006309153873003505273771002120717326029001880
300BYMK682177311006309153873003505273771002120717326029001880
300BYMK698177312207001022443300350527377100712121737602-1970
300BYMK6112177312207001022443300350527377100712121737602-1970
300BYMK6132209012207001022443300350527377100712121737602-1970
300BYMK6160209012207001022443300350527377100712121737602-1970


Let op: persbocht, voetbochtkoppeling en pompvoeten zijn toebehoren en dienen separaat besteld te worden

Afmetingen model met voetbocht mm:

modelBB1CC1DN1DN2P1P2QRS1S3TUV1
300BYMK640.511006309153863003505001130205147850012011761286410
300BYMK649.511006309153863003505001130205160850012013061416410
300BYMK65811006309153863003505001130205160850012013061416410
300BYMK668.511006309153873003505001130205178850012014861596508
300BYMK68211006309153873003505001130205178850012014861596508
300BYMK698122070010224433003505501250205178860012014861596508
300BYMK6112122070010224433003505501250205178860012014861596508
300BYMK6132122070010224433003505501250205210060012017541884740
300BYMK6160122070010224433003505501250205210060012017541884740
  • 300BYMK640.5
  • 300BYMK649.5
  • 300BYMK658
  • 300BYMK668.5
  • 300BYMK682
  • 300BYMK698
  • 300BYMK6112
  • 300BYMK6132
  • 300BYMK6160

W1 : minimale waterdiepte
