300BY | 3x400V / 50Hz

Een gesloten tweekanaalwaaier zorgt ervoor dat afvalwater met slib en vezelachtige materialen efficiënt kan worden weggepompt, zonder verstopping.

Prestatiecurves & Specificaties Materiaal Afmetingen

model		kleur pompgrafiek	persaansluiting mm	nominaal vermogen kW	fasen	tpm	opvoerhoogte max m	capaciteit max. l/min	startmethode	Droog gewicht kg *		vrije doorlaat ø mm
vrijstaand	met voetbocht en geleidingsbuizen	kleur pompgrafiek	persaansluiting mm	nominaal vermogen kW	fasen	tpm	opvoerhoogte max m	capaciteit max. l/min	startmethode	vrijstaand	met voetbocht en geleidingsbuizen	vrije doorlaat ø mm

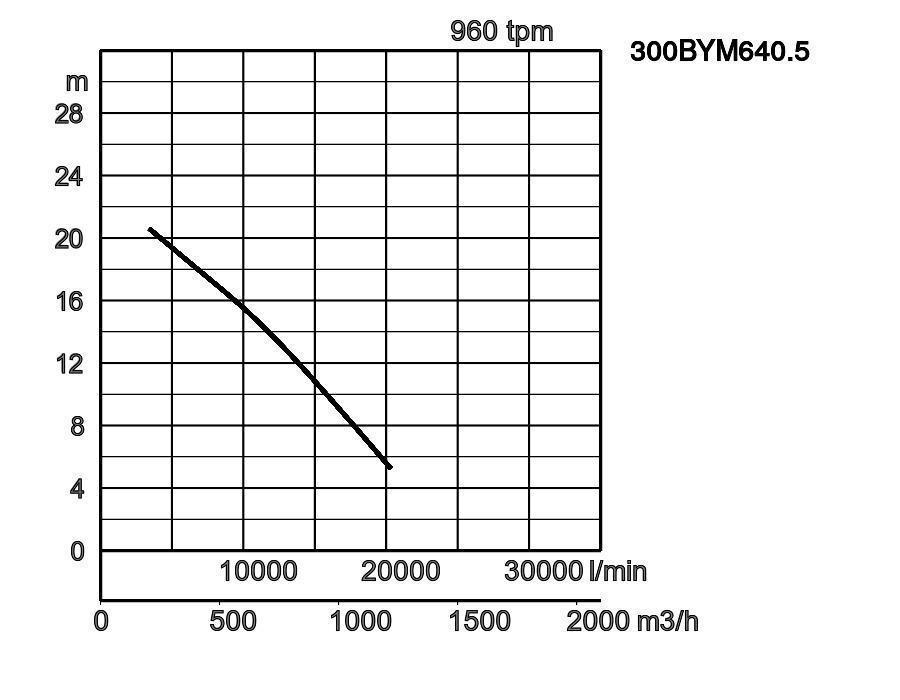

300BYM640.5	TOS300BYM640.5	1 print 300BYM640.5_24.pdf	300	40,5	3	960	20,6	20333	ster/driehoek	1000,3	1000,3	150

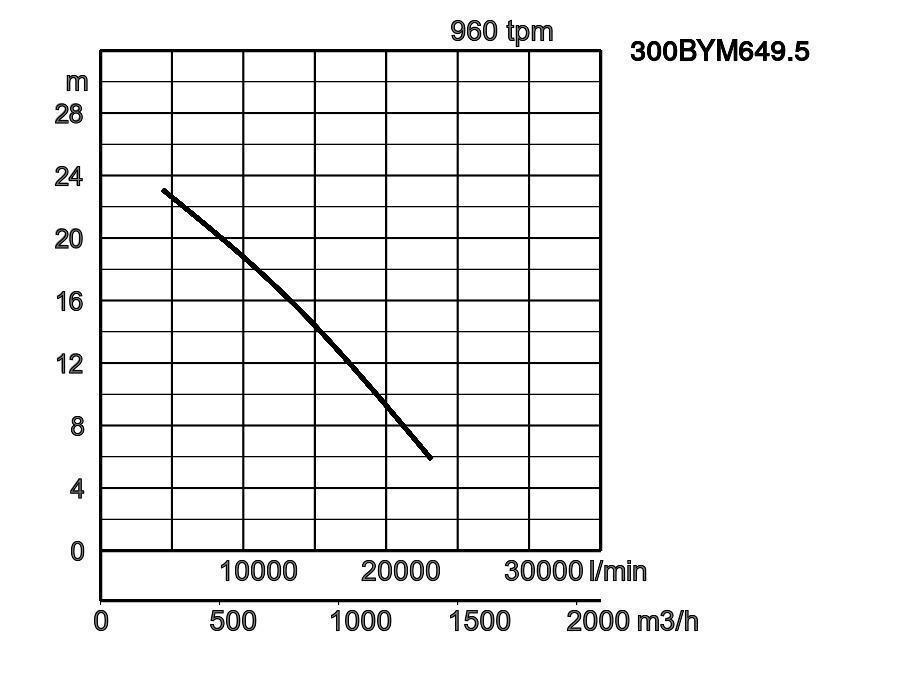

300BYM649.5	TOS300BYM649.5	2 print 300BYM649.5_24.pdf	300	49,5	3	960	23,1	23167	ster/driehoek	1022,9	1022,9	150

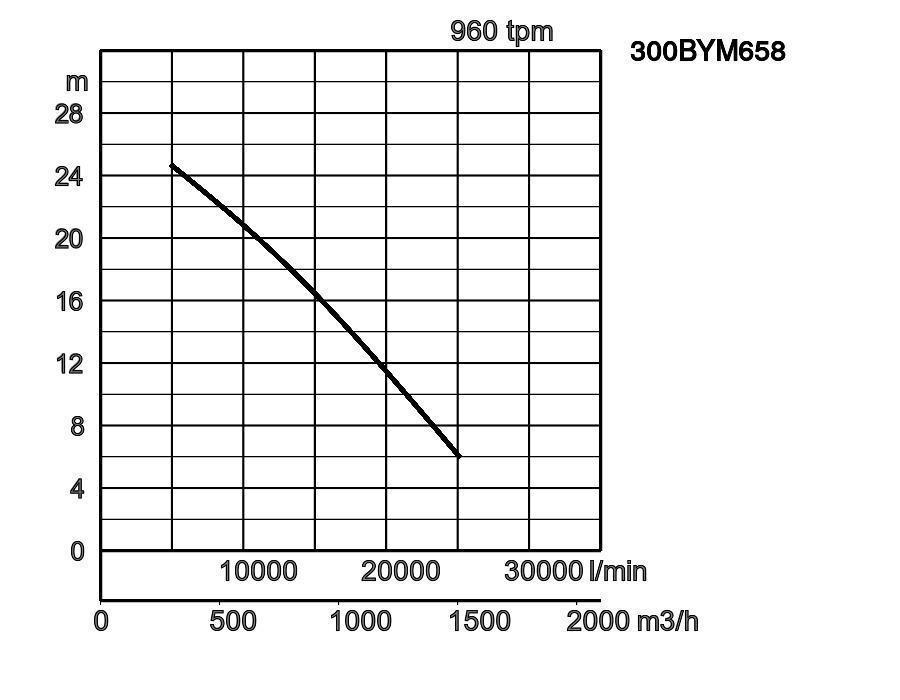

300BYM658	TOS300BYM658	3 print 300BYM658_24.pdf	300	58	3	960	24,7	25166	ster/driehoek	1069,4	1069,4	150

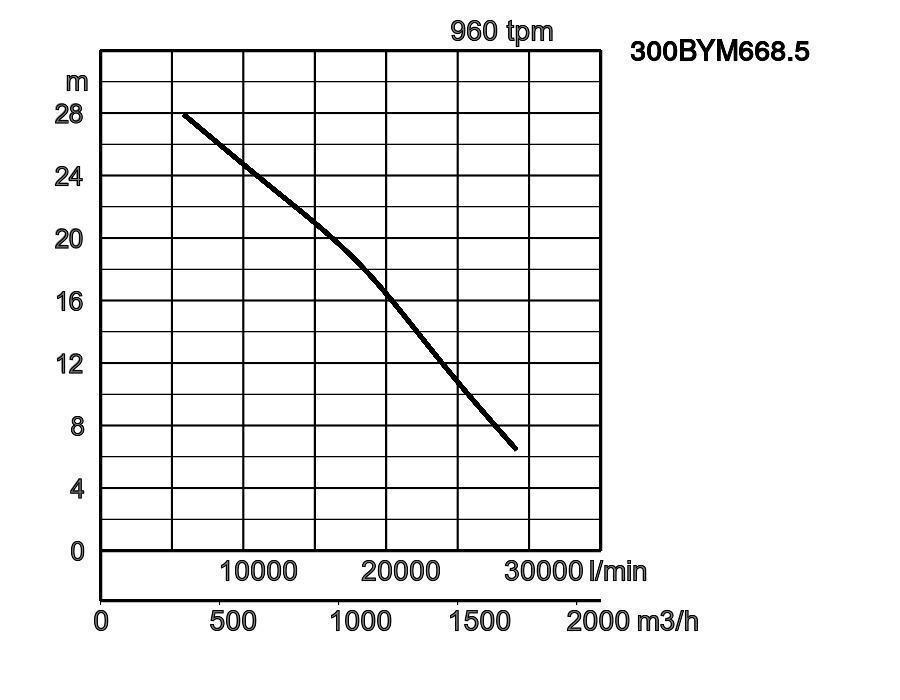

300BYM668.5	TOS300BYM668.5	4 print 300BYM668.5_24.pdf	300	68,5	3	960	27,9	29117	ster/driehoek	1279,3	1279,3	150

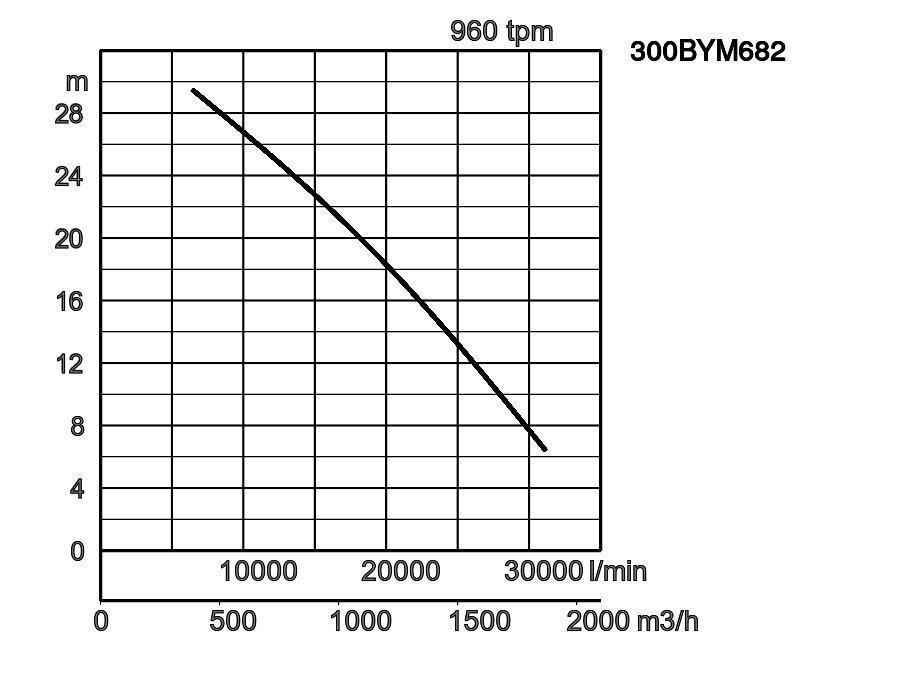

300BYM682	TOS300BYM682	5 print 300BYM682_24.pdf	300	82	3	960	29,5	31166	ster/driehoek	1329,8	1329,8	150

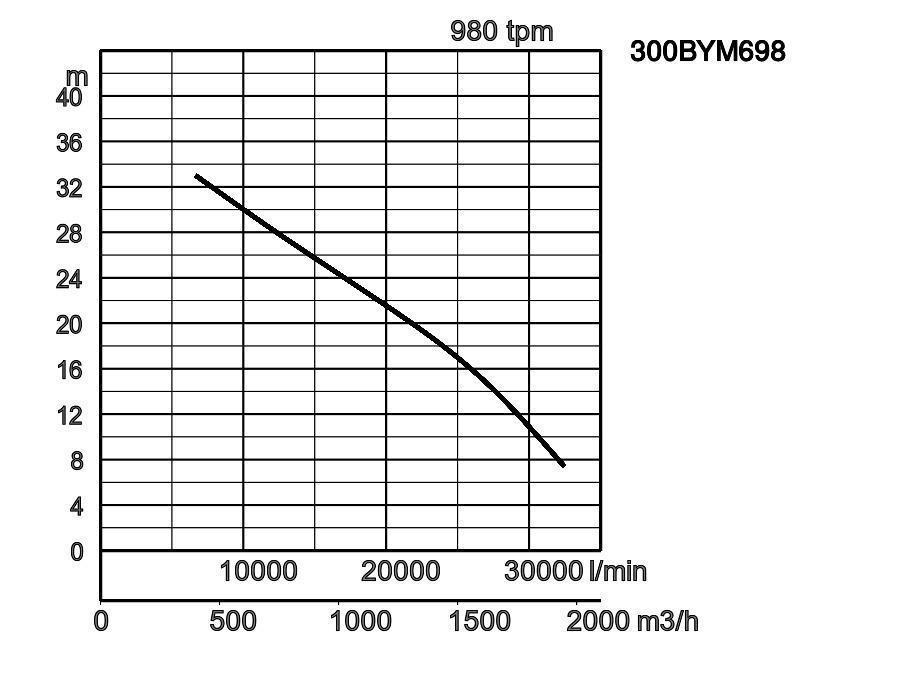

300BYM698	TOS300BYM698	6 print	300	98	3	960	33,0	32508	ster/driehoek	1548,2	1548,2	150

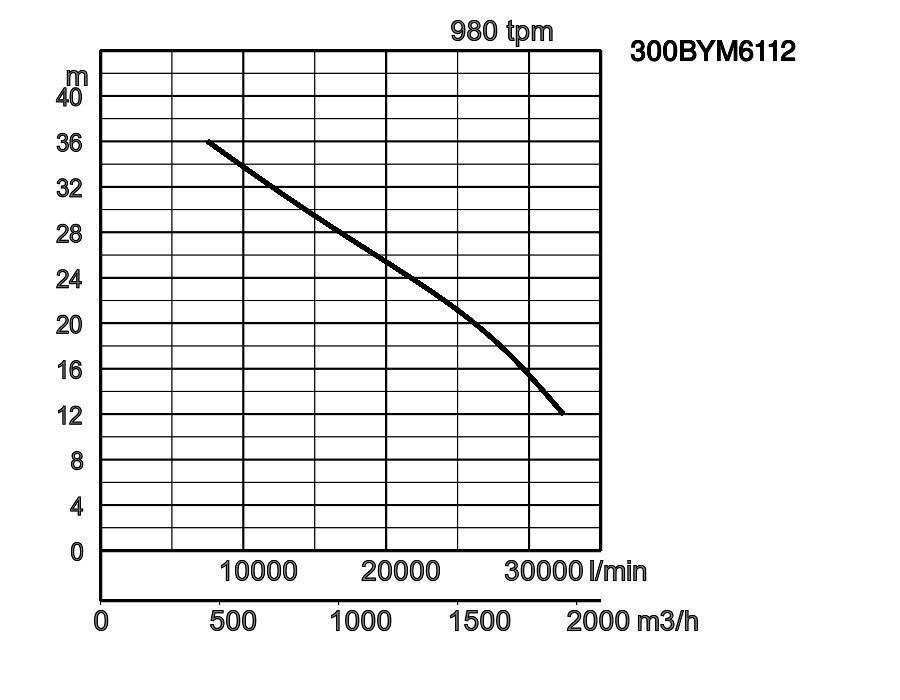

300BYM6112	TOS300BYM6112	7 print	300	112	3	960	36,2	32500	ster/driehoek	1601,0	1601,0	150

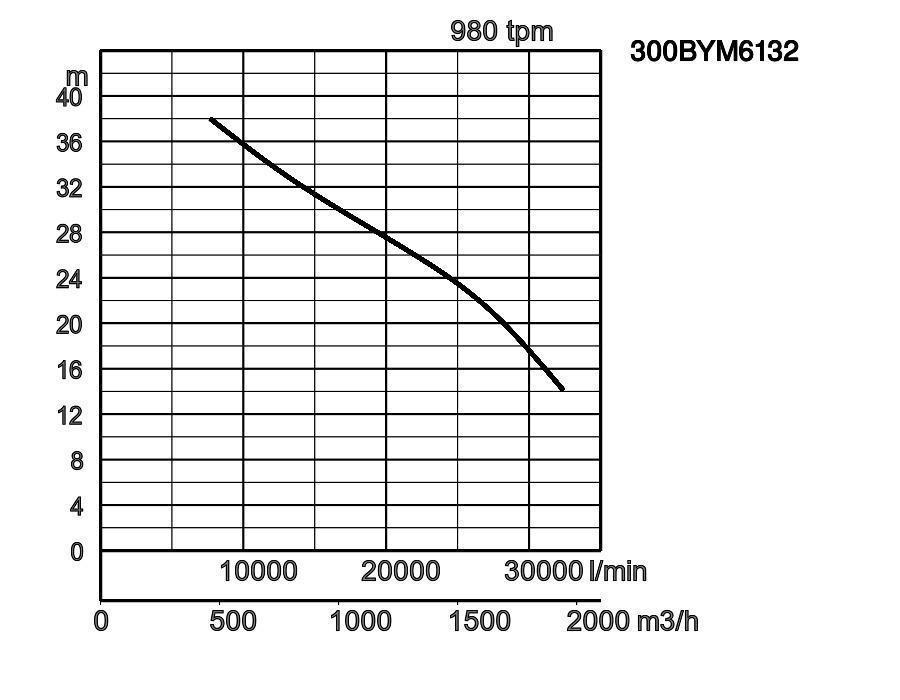

300BYM6132	TOS300BYM6132	8 print	300	132	3	960	38,0	32500	ster/driehoek	1830,0	1830,0	150

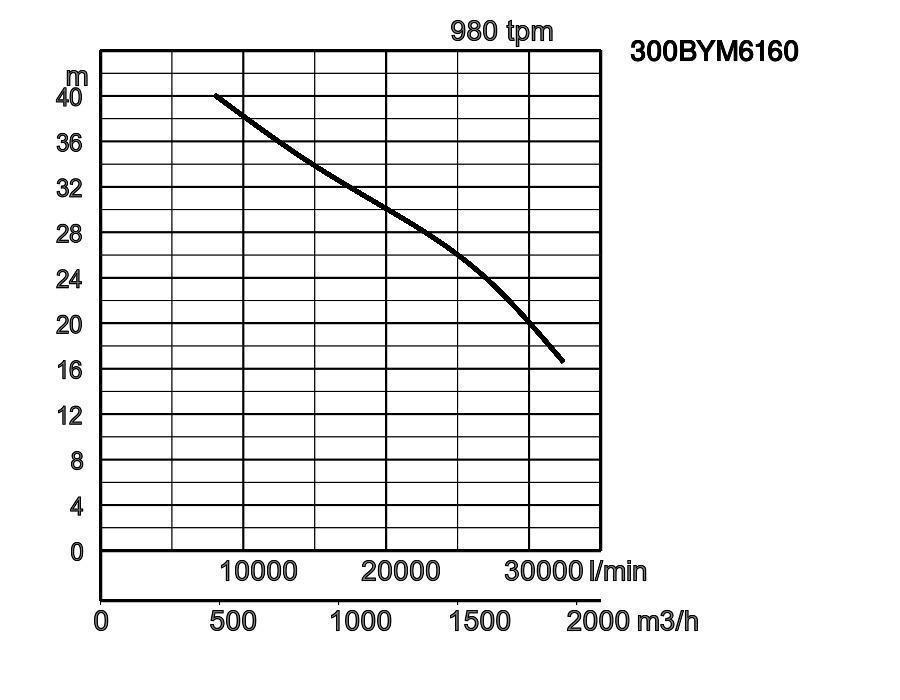

300BYM6160	TOS300BYM6160	9 print	300	160	3	960	40,1	32500	ster/driehoek	1980,0	1980,0	150

ø persaansluiting			300mm
medium	temperatuur		0-40°C
medium	soort van de vloeistof		rioolwater
pomp	componenten	waaier	Dubbele kanaalwaaier
		asafdichting	Dubbele mechanische asafdichting
		lagering	Kogellagers, afgedicht en onderhoudsvrij
	materiaal	waaier	Gietijzer GG25
		behuizing	Gietijzer GG25
		asafdichting	SiC, bovenzijde in oliebad
		Slijtagering	Brons
motor	smering		turbine olie (ISO VG32)
	isolatie		Isolatieklasse H
	thermische motorbeveiliging (ingebouwd)		thermische motorbeveiliging in wikkeling
	fasen / voltage		3-fasen / 400V / 50Hz / ster-driehoek
	type, polen		inductiemotor, 6-polig, IP68
	materiaal	behuizing	Gietijzer GG25
		As	roestvast staal EN-X20Cr13
		kabel	Rubber, H07RN8-F
persaansluiting			Flens DIN/ANSI DN300 (PN10)
optionele toebehoren			Voetbochtkoppeling "TOS" (bevestigingsconsole voor bovenkant geleidingsbuizen – voetbocht met pompkoppeling – hijsketting) / persbocht en pompvoeten voor de vrijstaande uitvoeringen

W1 : minimale waterdiepte

model	A	B	B1	C	C1	DN1	DN2	DN3	F1	F2	F3	G	H	J1
300BYM640.5	1463	1100	630	915	386	300	350	300	-	-	-	1000	1880	527
300BYM649.5	1593	1100	630	915	386	300	350	300	-	-	-	1000	1880	527
300BYM658	1593	1100	630	915	386	300	350	300	-	-	-	1000	1880	527
300BYM668.5	1773	1100	630	915	386	300	350	300	-	-	-	1000	1880	527
300BYM682	1773	1100	630	915	386	300	350	300	-	-	-	1000	1880	527
300BYM698	1773	1200	700	1022	443	300	350	300	-	-	-	1000	1970	527
300BYM6112	1773	1220	700	1022	443	300	350	300	-	-	-	1000	1970	527
300BYM6132	2090	1220	700	1022	443	300	350	300	-	-	-	-	-	-
300BYM6160	2090	1220	700	1022	443	300	350	300	-	-	-	-	-	-

Let op: persbocht, voetbochtkoppeling en pompvoeten zijn toebehoren en dienen separaat besteld te worden

model	A	B	B1	C	C1	D	DN1	DN2	E
300BYM640.5	1463	1100	630	915	386	1946	300	350	145
300BYM649.5	1593	1100	630	915	386	1946	300	350	145
300BYM658	1593	1100	630	915	386	1946	300	350	145
300BYM668.5	1773	1100	630	915	386	1946	300	350	145
300BYM682	1773	1100	630	915	386	1946	300	350	145
300BYM698	1773	1200	700	1022	443	2066	300	350	145
300BYM6112	1773	1220	700	1022	443	2066	300	350	145
300BYM6132	2090	1220	700	1022	443	2066	300	350	145
300BYM6160	2090	1220	700	1022	443	2066	300	350	145

W1 : minimale waterdiepte
