200BYK | 3x400V / 50Hz

Een gesloten tweekanaalwaaier zorgt ervoor dat afvalwater met slib en vezelachtige materialen efficiënt kan worden weggepompt, zonder verstopping.

Prestatiecurves & Specificaties Materiaal Afmetingen

model		kleur pompgrafiek	persaansluiting mm	nominaal vermogen kW	fasen	tpm	opvoerhoogte max m	capaciteit max. l/min	startmethode	Droog gewicht kg *		vrije doorlaat ø mm
vrijstaand	met voetbocht en geleidingsbuizen	kleur pompgrafiek	persaansluiting mm	nominaal vermogen kW	fasen	tpm	opvoerhoogte max m	capaciteit max. l/min	startmethode	vrijstaand	met voetbocht en geleidingsbuizen	vrije doorlaat ø mm

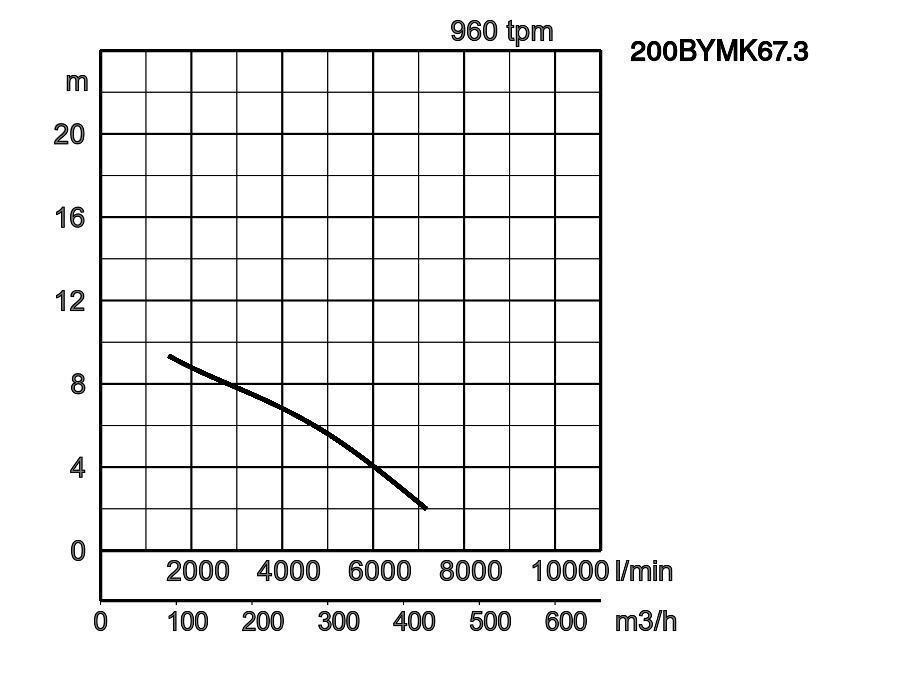

200BYMK67.3	200BYMK67.3	1 print 200BYMK67.3_24.pdf	200	7,3	3	960	9,4	7167	ster/driehoek	318,0	318,0	100

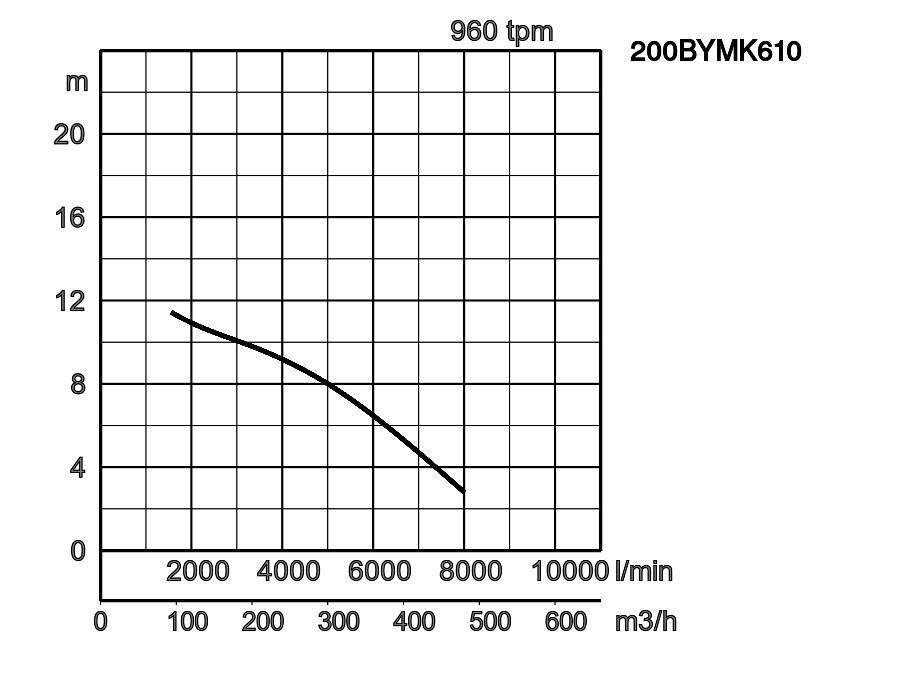

200BYMK610	200BYMK610	2 print 200BYMK610_24.pdf	200	10	3	960	11,5	8000	ster/driehoek	332,0	332,0	100

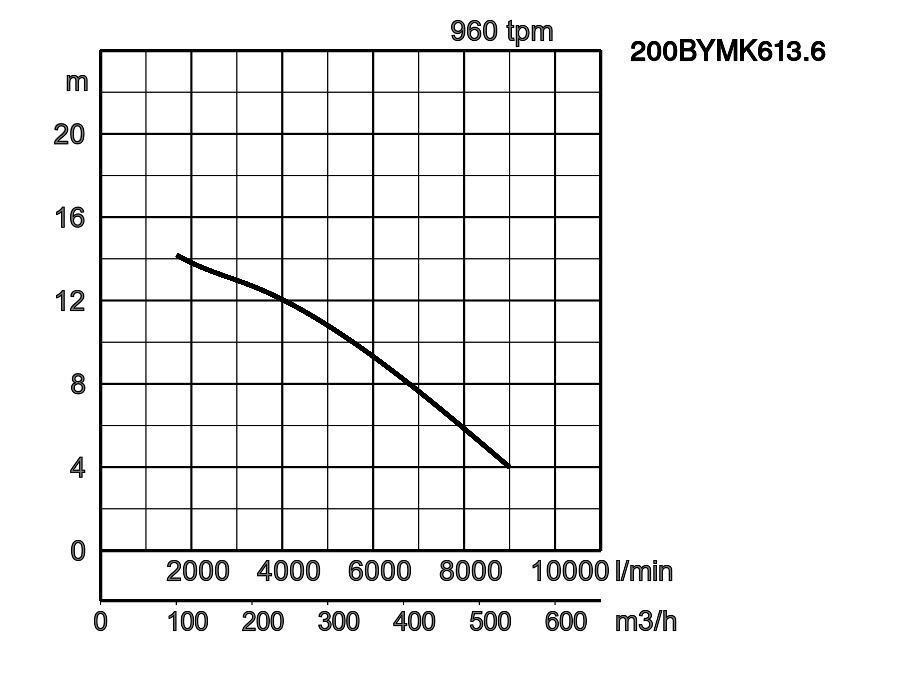

200BYMK613.6	200BYMK613.6	3 print 200BYMK613.6_24.pdf	200	13,6	3	960	14,2	9000	ster/driehoek	348,0	348,0	100

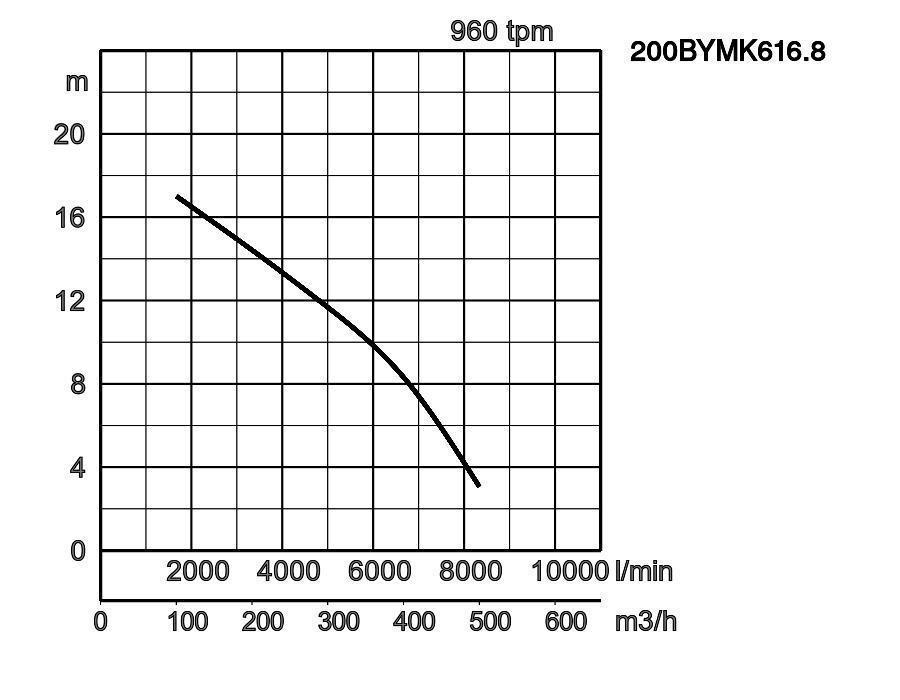

200BYMK616.8	200BYMK616.8	4 print 200BYMK616.8_24.pdf	200	16,8	3	960	17,0	8333	ster/driehoek	681,8	499,9	100

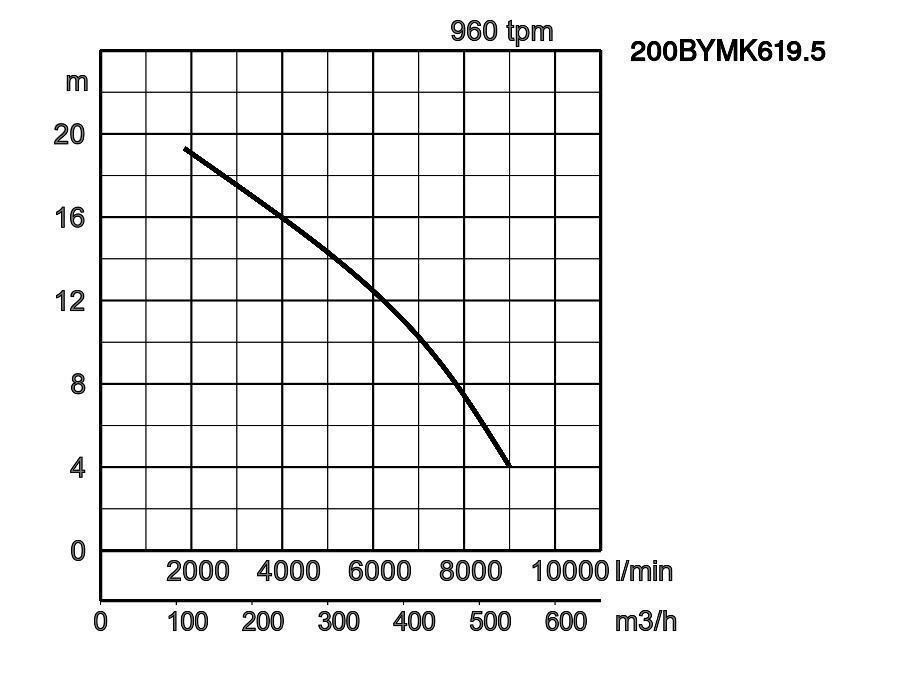

200BYMK619.5	200BYMK619.5	5 print 200BYMK619.5_24.pdf	200	19,5	3	960	19,3	9000	ster/driehoek	700,0	518,1	100

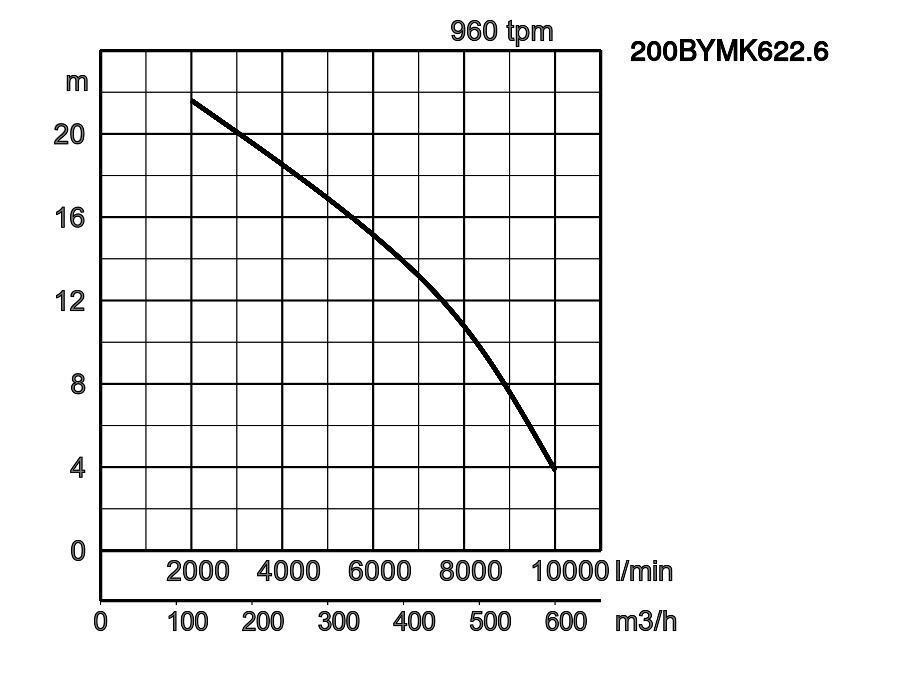

200BYMK622.6	200BYMK622.6	6 print 200BYMK622.6_24.pdf	200	22,6	3	960	21,6	10000	ster/driehoek	726,0	544,1	100

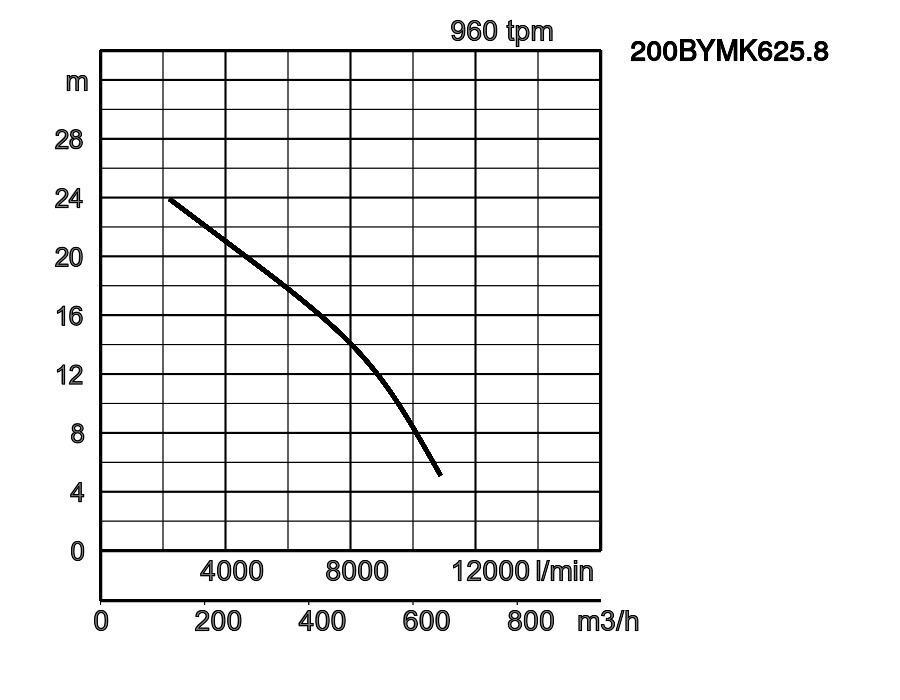

200BYMK625.8	200BYMK625.8	7 print 200BYMK625.8_24.pdf	200	25,8	3	960	23,9	10883	ster/driehoek	730,9	549,0	100

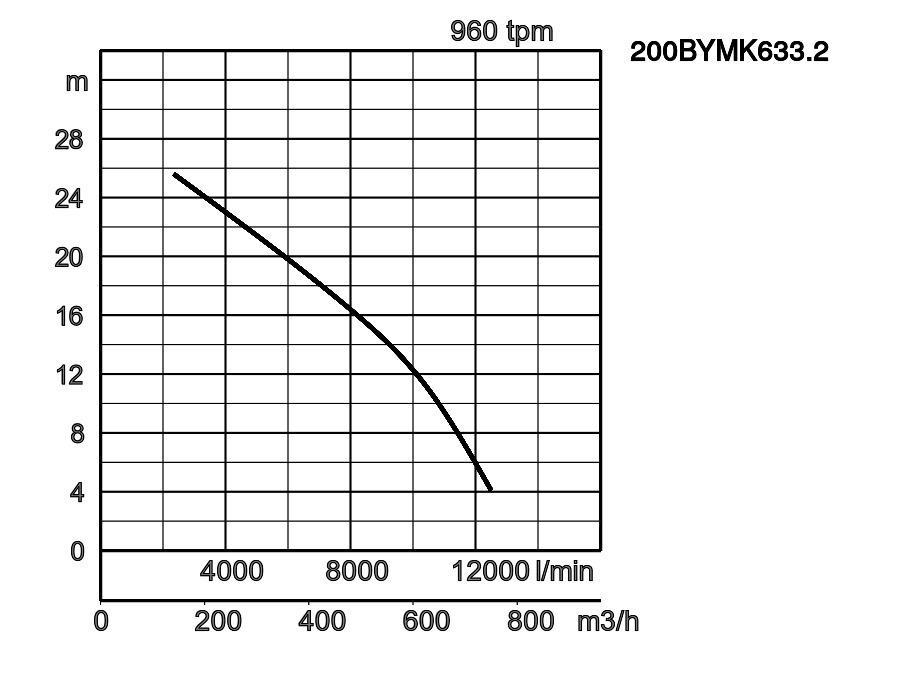

200BYMK633.2	200BYMK633.2	8 print 200BYMK633.2_24.pdf	200	33,2	3	960	25,6	12500	ster/driehoek	859,7	677,7	100

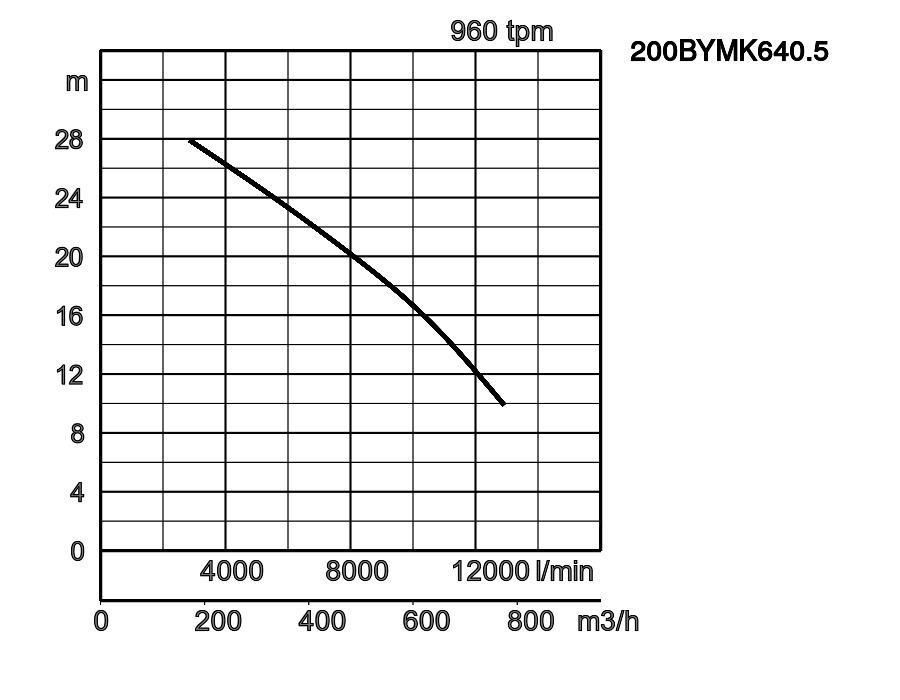

200BYMK640.5	200BYMK640.5	9 print 200BYMK640.5_24.pdf	200	40,5	3	960	27,9	12917	ster/driehoek	1061,9	916,4	100

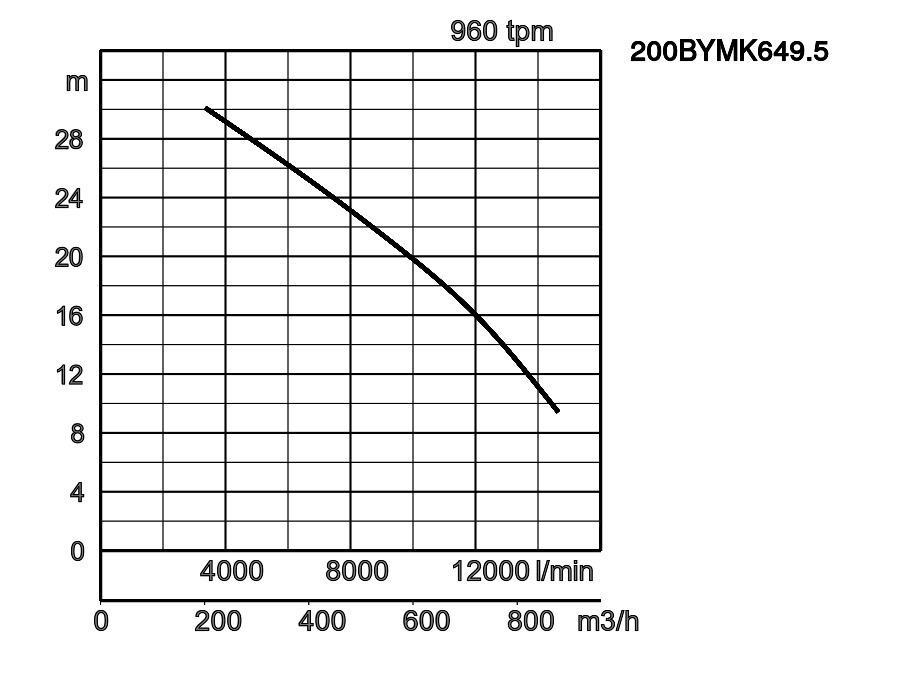

200BYMK649.5	200BYMK649.5	10 print 200BYMK649.5_24.pdf	200	49,5	3	960	30,1	14667	ster/driehoek	1087,9	942,4	100

ø persaansluiting			200mm
medium	temperatuur		0-40°C
medium	soort van de vloeistof		rioolwater
pomp	componenten	waaier	Dubbele kanaalwaaier
		asafdichting	Dubbele mechanische asafdichting
		lagering	Kogellagers, afgedicht en onderhoudsvrij
	materiaal	waaier	Gietijzer GG25
		behuizing	Gietijzer GG25
		asafdichting	SiC, bovenzijde in oliebad
		Slijtagering	Brons
motor	smering		turbine olie (ISO VG32)
	fasen / voltage		3-fasen / 400V / 50Hz / ster-driehoek
	type, polen		inductiemotor, 6-polig, IP68
	isolatie		Isolatieklasse H
	thermische motorbeveiliging (ingebouwd)		thermische motorbeveiliging in wikkeling
	materiaal	behuizing	Gietijzer GG25
		As	Roestvrij staal EN-X14CrMoS17, roestvast staal EN-X20Cr13
		kabel	Rubber, H07RN8-F
persaansluiting			Flens DIN/ANSI DN200 (PN10)
optionele toebehoren			Horizontale installatie / Verticale installatie

W1 : minimale waterdiepte

model	A	B	B1	C	C1	DN1	DN2	J2	K1	K2	K3	K4	L	M	O
200BYMK67.3	990	740	450	547	241	200	250	369	318	692	857	1224	350	680	1364
200BYMK610	1050	740	450	547	241	200	250	369	318	692	857	1224	350	680	1364
200BYMK613.6	1140	740	450	547	241	200	250	369	318	692	857	1224	350	680	1364
200BYMK616.8	1208	900	550	650	291	200	200	369	301	692	842	1209	367	560	1417
200BYMK619.5	1333	878	550	650	291	200	200	369	301	692	842	1209	367	560	1417
200BYMK622.6	1333	900	550	650	291	200	200	369	301	692	842	1209	367	560	1417
200BYMK625.8	1333	900	550	650	291	200	200	369	301	692	842	1209	367	560	1417
200BYMK633.2	1338	900	550	650	291	200	200	369	301	692	842	1209	367	560	1417
200BYMK640.5	1405	1030	600	779	353	200	250	369	318	692	864	1231	350	680	1539
200BYMK649.5	1535	1030	600	779	353	200	250	369	318	692	864	1231	350	680	1539

Let op: persbocht, voetbochtkoppeling en pompvoeten zijn toebehoren en dienen separaat besteld te worden

model	B	B1	C	C1	DN1	DN2	P1	P2	Q	R	S1	S3	T	U	V1
200BYMK67.3	760	450	547	241	200	250	310	760	165	1000	380	115	771	876	310
200BYMK610	760	450	547	241	200	250	310	760	165	1060	380	115	831	936	310
200BYMK613.6	760	450	547	241	200	250	310	760	165	1150	380	115	921	1026	310
200BYMK616.8	900	550	650	291	200	200	350	900	150	1220	500	120	993	1103	360
200BYMK619.5	900	550	650	291	200	200	350	900	150	1345	500	120	1118	1228	360
200BYMK622.6	900	550	650	291	200	200	350	900	150	1345	500	120	1118	1228	360
200BYMK625.8	900	550	650	291	200	200	350	900	150	1345	500	120	1118	1228	360
200BYMK633.2	900	550	650	291	200	200	350	900	150	1403	500	120	1156	1266	410
200BYMK640.5	1030	600	779	353	200	250	430	1030	172	1550	450	120	1151	1261	410
200BYMK649.5	1030	600	779	353	200	250	430	1030	172	1550	450	120	1281	1391	410

W1 : minimale waterdiepte
