200BY | 3x400V / 50Hz

Een gesloten tweekanaalwaaier zorgt ervoor dat afvalwater met slib en vezelachtige materialen efficiënt kan worden weggepompt, zonder verstopping.

Prestatiecurves & Specificaties Materiaal Afmetingen

model		kleur pompgrafiek	persaansluiting mm	nominaal vermogen kW	fasen	tpm	opvoerhoogte max m	capaciteit max. l/min	startmethode	Droog gewicht kg *		vrije doorlaat ø mm
vrijstaand	met voetbocht en geleidingsbuizen	kleur pompgrafiek	persaansluiting mm	nominaal vermogen kW	fasen	tpm	opvoerhoogte max m	capaciteit max. l/min	startmethode	vrijstaand	met voetbocht en geleidingsbuizen	vrije doorlaat ø mm

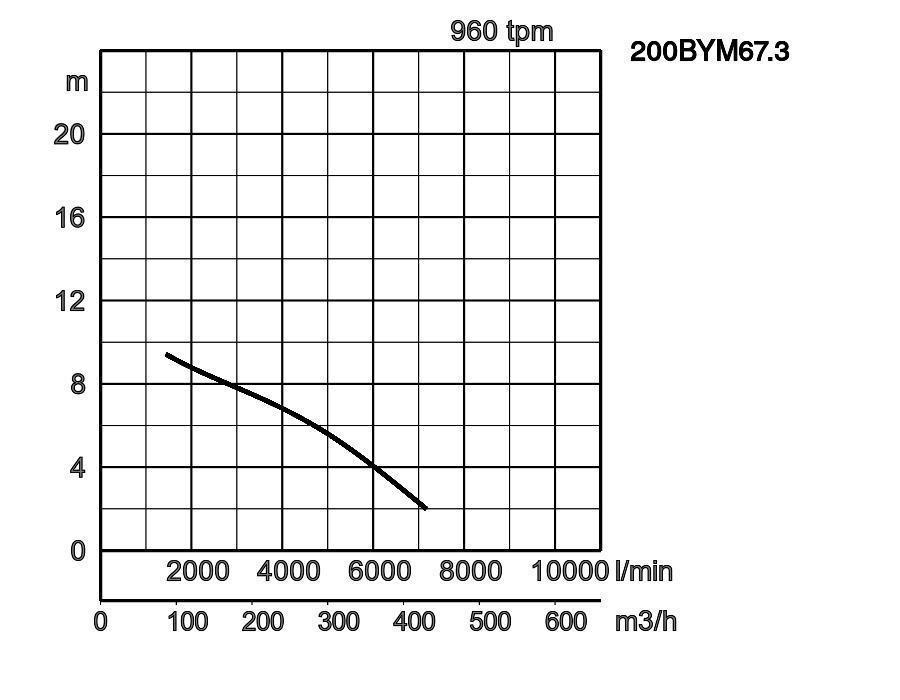

200BYM67.3	TOS200BYM67.3	1 print 200BYM67.3_24.pdf	200	7,3	3	960	9,4	7167	ster/driehoek	361,1	308,0	100

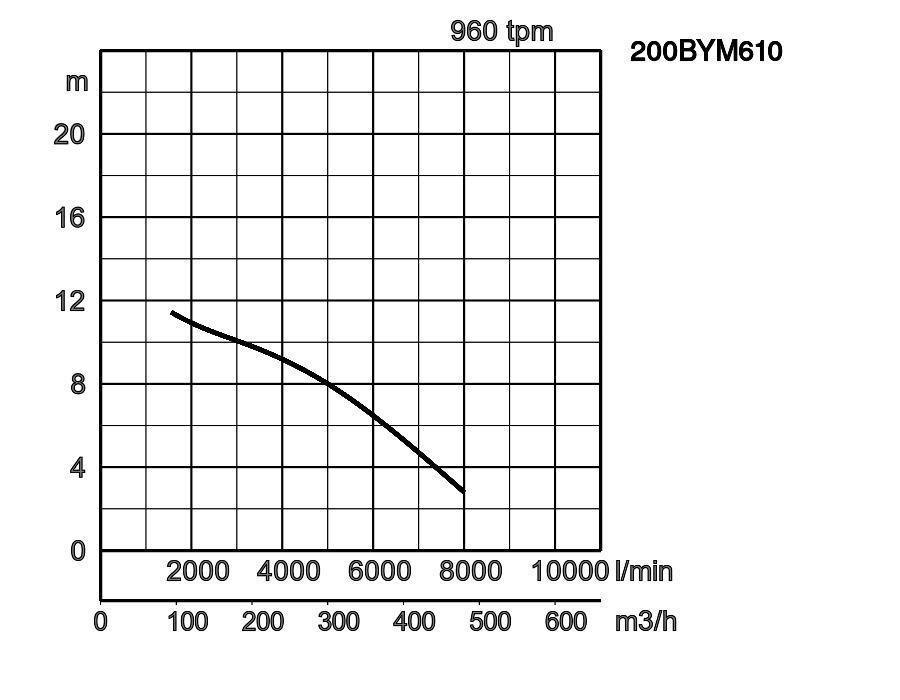

200BYM610	TOS200BYM610	2 print 200BYM610_24.pdf	200	10	3	960	11,5	8000	ster/driehoek	380,1	327,8	100

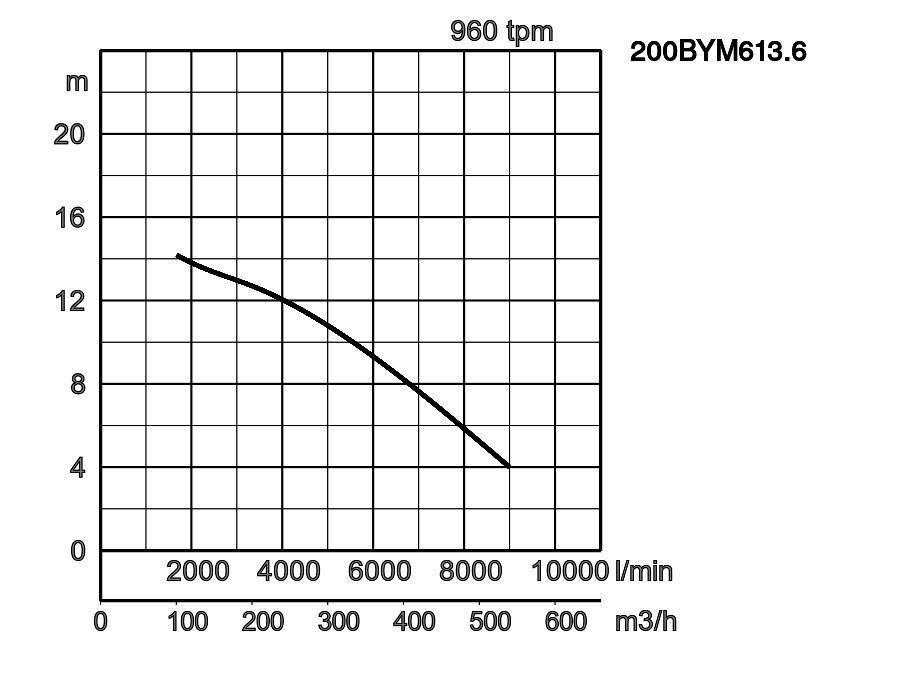

200BYM613.6	TOS200BYM613.6	3 print 200BYM613.6_24.pdf	200	13,6	3	960	14,2	9000	ster/driehoek	391,8	339,5	100

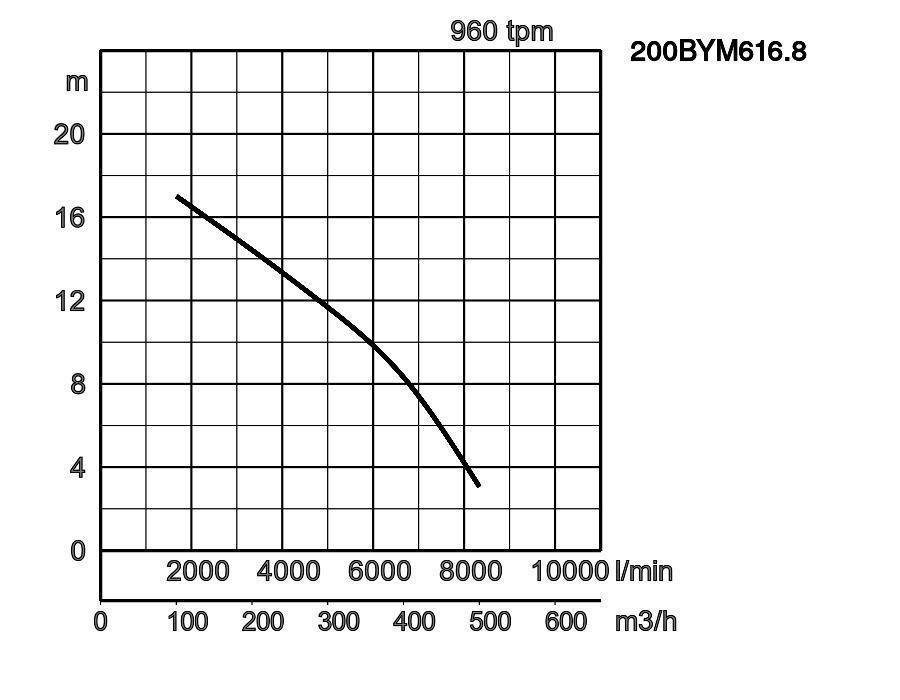

200BYM616.8	TOS200BYM616.8	4 print 200BYM616.8_24.pdf	200	16,8	3	960	17,0	8333	ster/driehoek	559,9	485,8	100

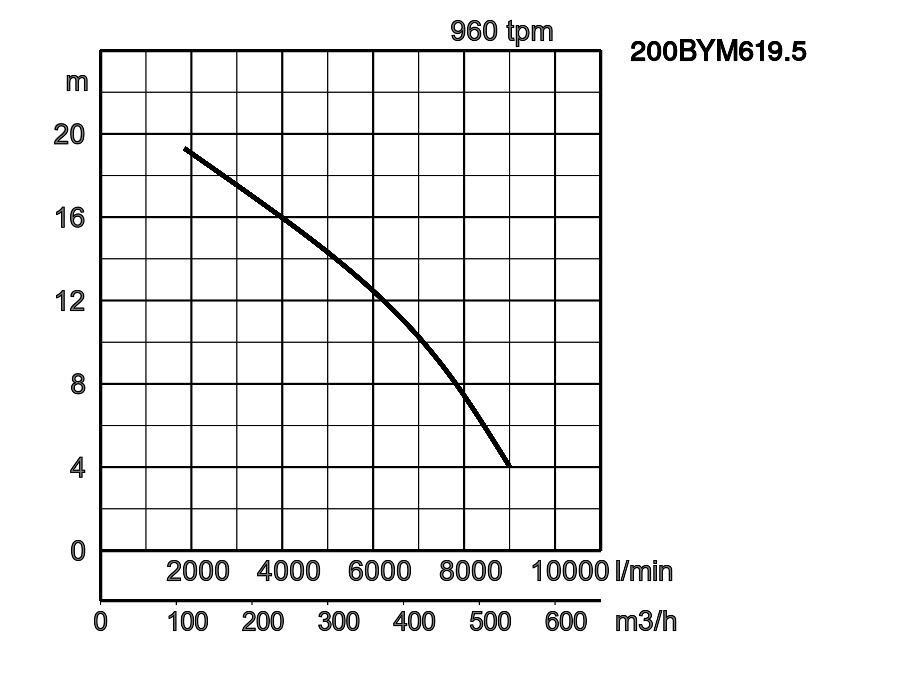

200BYM619.5	TOS200BYM619.5	5 print 200BYM619.5_24.pdf	200	19,5	3	960	19,3	9000	ster/driehoek	574,9	500,9	100

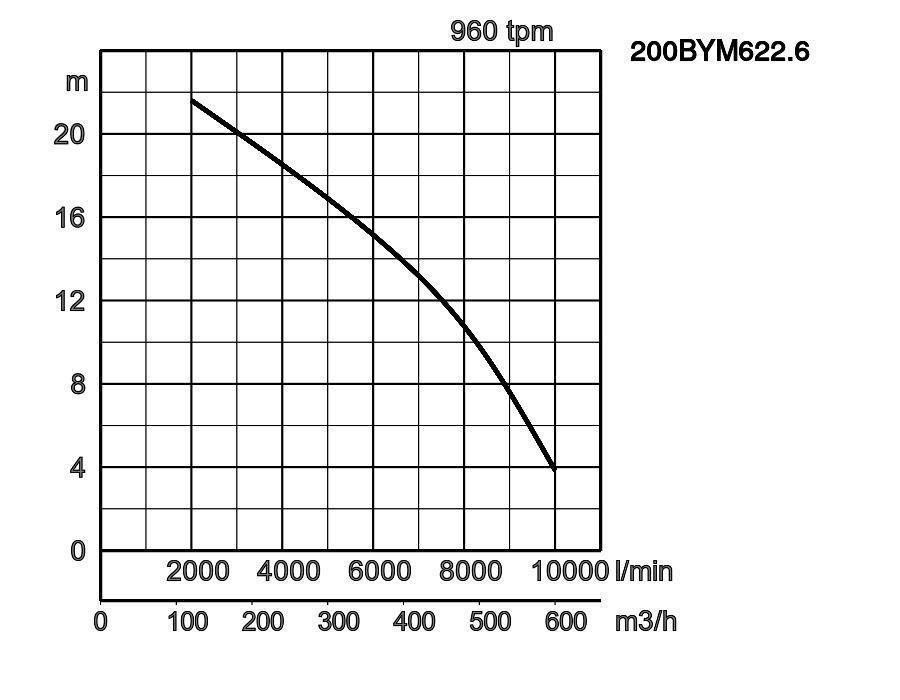

200BYM622.6	TOS200BYM622.6	6 print 200BYM622.6_24.pdf	200	22,6	3	960	21,6	10000	ster/driehoek	600,6	526,6	100

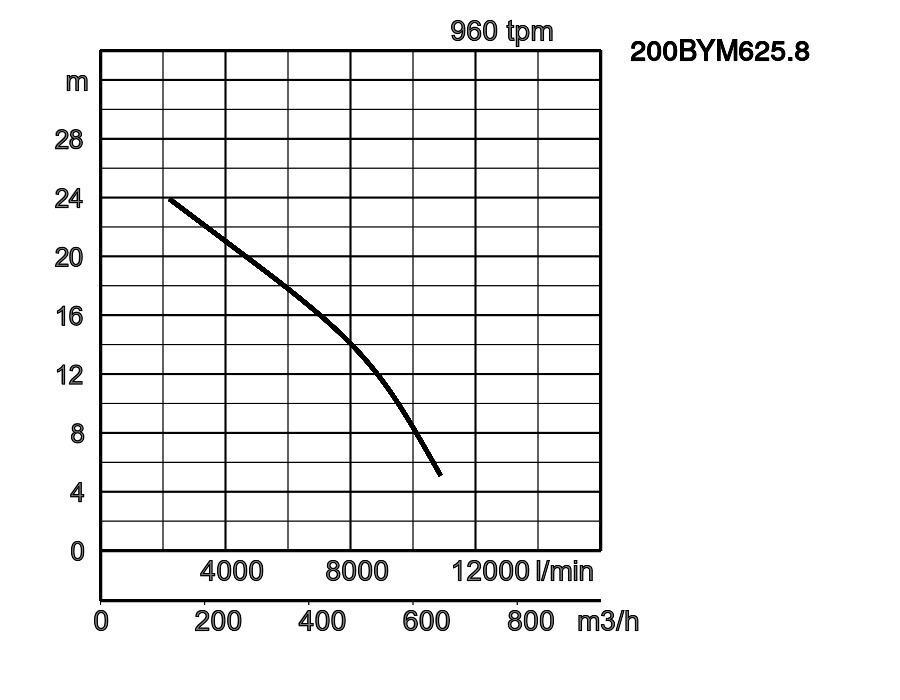

200BYM625.8	TOS200BYM625.8	7 print 200BYM625.8_24.pdf	200	25,8	3	960	23,9	10883	ster/driehoek	605,5	531,5	100

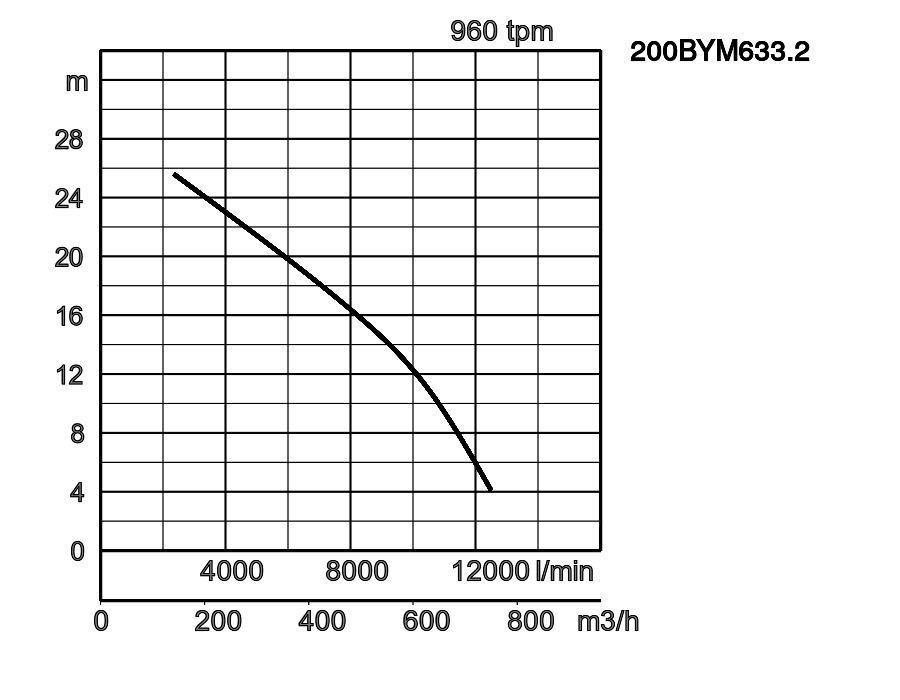

200BYM633.2	TOS200BYM633.2	8 print 200BYM633.2_24.pdf	200	33,2	3	960	25,6	12500	ster/driehoek	744,8	670,8	100

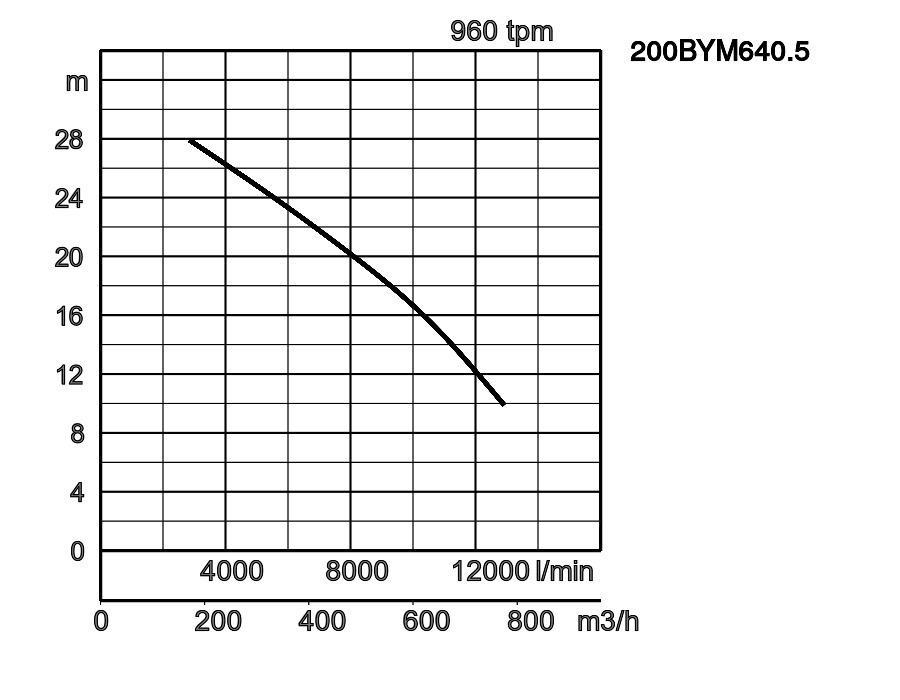

200BYM640.5	TOS200BYM640.5	9 print 200BYM640.5_24.pdf	200	40,5	3	960	27,9	12917	ster/driehoek	961,7	909,4	100

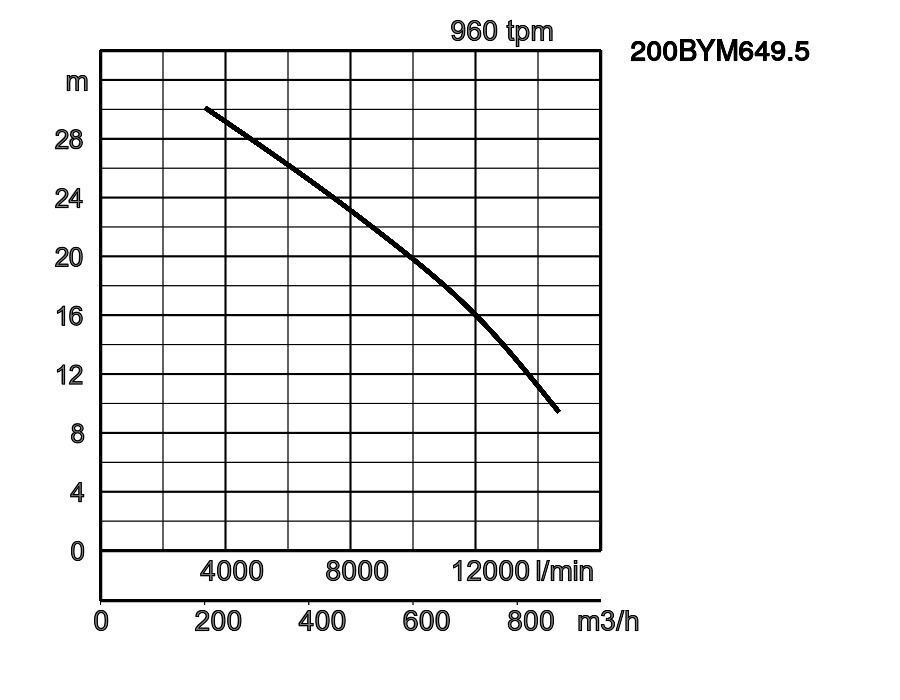

200BYM649.5	TOS200BYM649.5	10 print 200BYM649.5_24.pdf	200	49,5	3	960	30,1	14667	ster/driehoek	984,3	932,0	100

ø persaansluiting			200mm
medium	soort van de vloeistof		rioolwater
medium	temperatuur		0-40°C
pomp	componenten	waaier	Dubbele kanaalwaaier
		asafdichting	Dubbele mechanische asafdichting
		lagering	Kogellagers, afgedicht en onderhoudsvrij
	materiaal	waaier	Gietijzer GG25
		behuizing	Gietijzer GG25
		asafdichting	SiC, bovenzijde in oliebad
		Slijtagering	Brons
motor	thermische motorbeveiliging (ingebouwd)		thermische motorbeveiliging in wikkeling
	type, polen		inductiemotor, 6-polig, IP68
	isolatie		Isolatieklasse H
	smering		turbine olie (ISO VG32)
	fasen / voltage		3-fasen / 400V / 50Hz / ster-driehoek
	materiaal	behuizing	Gietijzer GG25
		As	Roestvrij staal EN-X14CrMoS17, roestvast staal EN-X20Cr13
		kabel	Rubber, H07RN8-F
persaansluiting			Flens DIN/ANSI DN200 (PN10)
optionele toebehoren			Voetbochtkoppeling "TOS" (bevestigingsconsole voor bovenkant geleidingsbuizen – voetbocht met pompkoppeling – hijsketting) / persbocht en pompvoeten voor de vrijstaande uitvoeringen

W1 : minimale waterdiepte

model	A	B	B1	C	C1	DN1	DN2	DN3	F1	F2	F3	G	H	J1
200BYM67.3	990	740	450	547	241	200	250	200	-	-	-	800	1389	369
200BYM610	1050	740	450	547	241	200	250	200	-	-	-	800	1389	369
200BYM613.6	1140	740	450	547	241	200	250	200	-	-	-	800	1389	369
200BYM616.8	1208	878	550	650	291	200	200	200	-	-	-	600	1417	369
200BYM619.5	1333	878	550	650	291	200	200	200	-	-	-	600	1417	369
200BYM622.6	1333	878	550	650	291	200	200	200	-	-	-	600	1417	369
200BYM625.8	1333	878	550	650	291	200	200	200	-	-	-	600	1417	369
200BYM633.2	1338	878	550	650	291	200	200	200	-	-	-	600	1417	369
200BYM640.5	1405	1000	600	779	353	200	250	200	-	-	-	800	1539	369
200BYM649.5	1535	1000	600	779	353	200	250	200	-	-	-	800	1539	369

Let op: persbocht, voetbochtkoppeling en pompvoeten zijn toebehoren en dienen separaat besteld te worden

model	A	B	B1	DN1	DN2	E
200BYM67.3	990	740	450	200	250	145
200BYM610	1050	740	450	200	250	145
200BYM613.6	1140	740	450	200	250	145
200BYM616.8	1208	878	550	200	200	160
200BYM619.5	1333	878	550	200	200	160
200BYM622.6	1333	878	550	200	200	160
200BYM625.8	1333	878	550	200	200	160
200BYM633.2	1338	878	550	200	200	160
200BYM640.5	1405	1000	600	200	250	138
200BYM649.5	1535	1000	600	200	250	138

W1 : minimale waterdiepte
