150BYK | 3x400V / 50Hz

Een gesloten eenkanaalwaaier zorgt ervoor dat afvalwater met slib en vezelachtige materialen efficiënt kan worden weggepompt, zonder verstopping.

Prestatiecurves & Specificaties Materiaal Afmetingen

model		kleur pompgrafiek	persaansluiting mm	nominaal vermogen kW	fasen	tpm	opvoerhoogte max m	capaciteit max. l/min	startmethode	Droog gewicht kg *		vrije doorlaat ø mm
vrijstaand	met voetbocht en geleidingsbuizen	kleur pompgrafiek	persaansluiting mm	nominaal vermogen kW	fasen	tpm	opvoerhoogte max m	capaciteit max. l/min	startmethode	vrijstaand	met voetbocht en geleidingsbuizen	vrije doorlaat ø mm

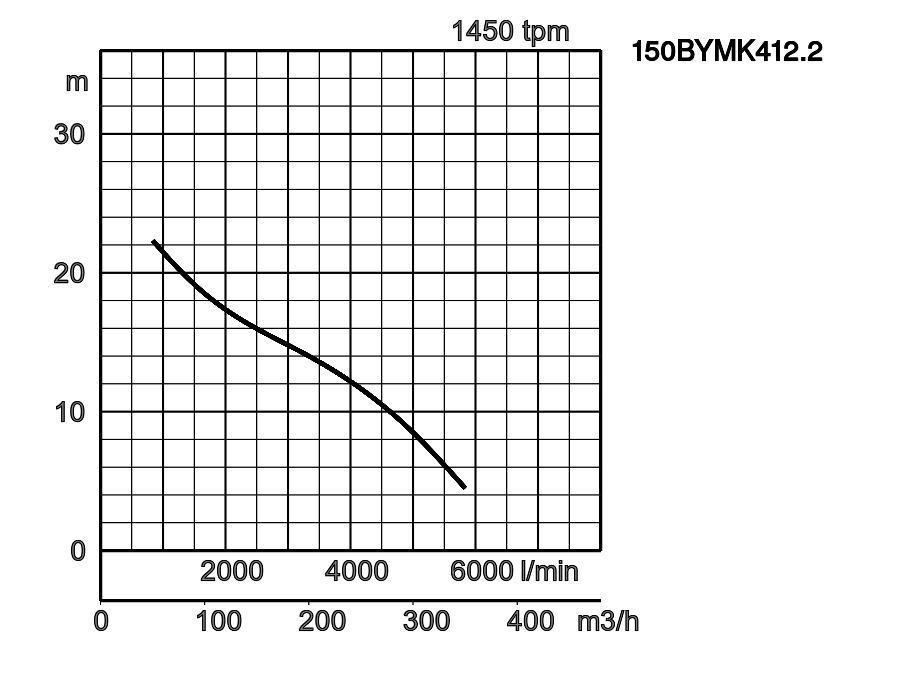

150BYMK412.2	150BY412.2	1 print 150BYMK412.2_24.pdf	150	12,2	3	1450	22,2	5833	ster/driehoek	237,0	237,0	100

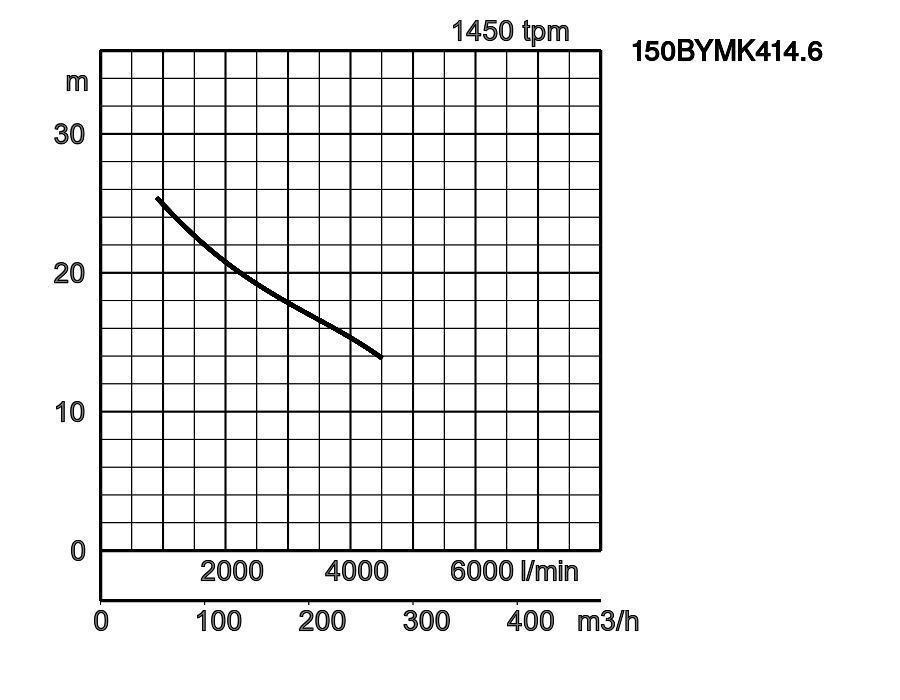

150BYMK414.6	150BYMK414.6	2 print 150BYMK414.6_24.pdf	150	14,6	3	1450	25,1	4504	ster/driehoek	237,0	237,0	100

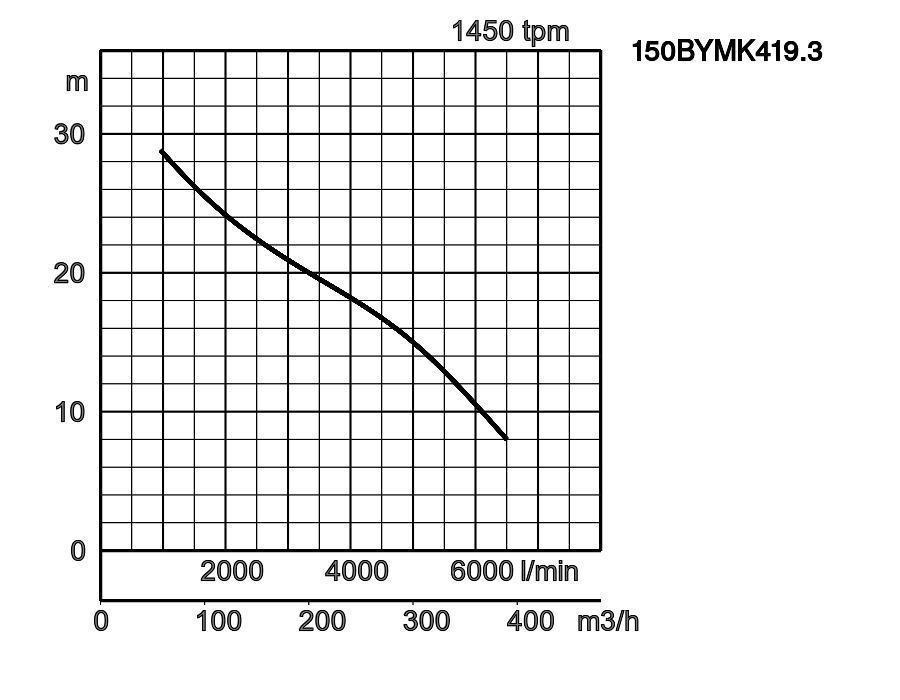

150BYMK419.3	150BYMK419.3	3 print 150BYMK419.3_24.pdf	150	19,3	3	1450	27,8	6500	ster/driehoek	262,0	262,0	100

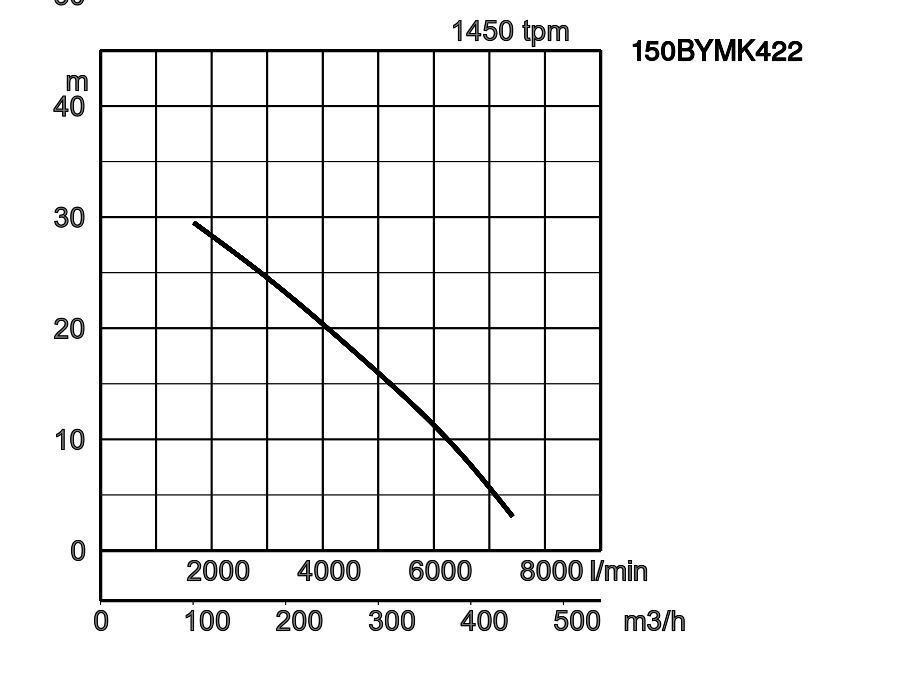

150BYMK422	150BYMK422	4 print 150BYMK422_24.pdf	150	22	3	1450	29,5	7417	ster/driehoek	409,0	417,5	100

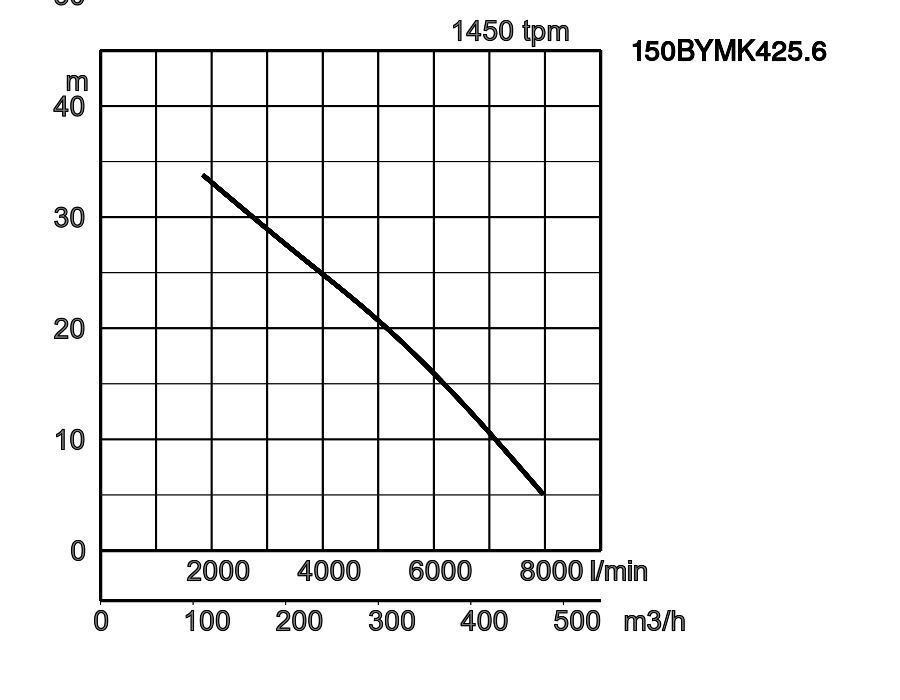

150BYMK425.6	150BYMK425.6	5 print 150BYMK425.6_24.pdf	150	25,6	3	1450	33,8	7967	ster/driehoek	436,0	452,5	100

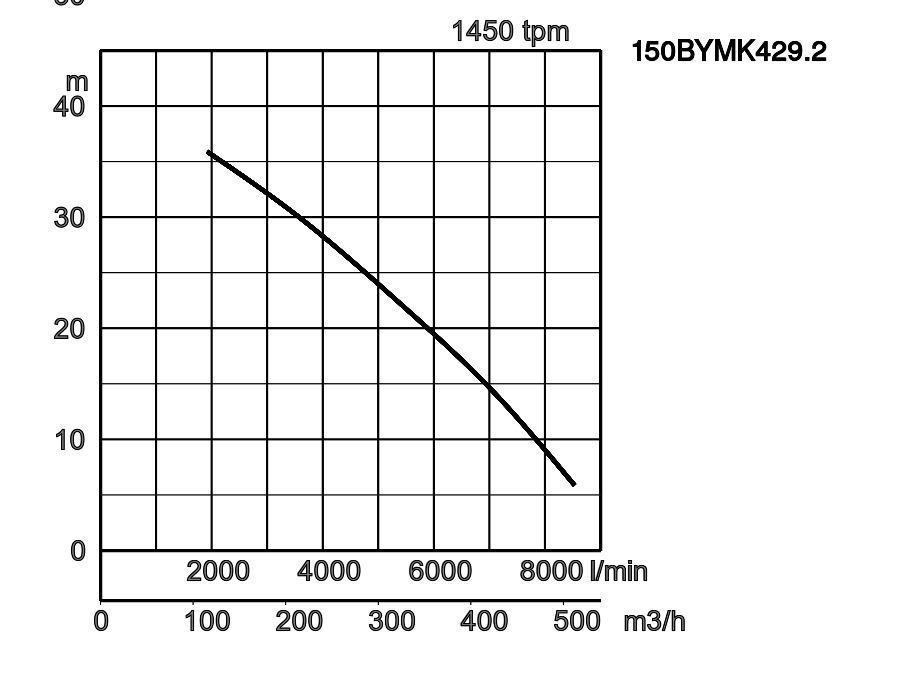

150BYMK429.2	150BYMK429.2	6 print 150BYMK429.2_24.pdf	150	29,2	3	1450	35,9	8533	ster/driehoek	436,0	466,1	100

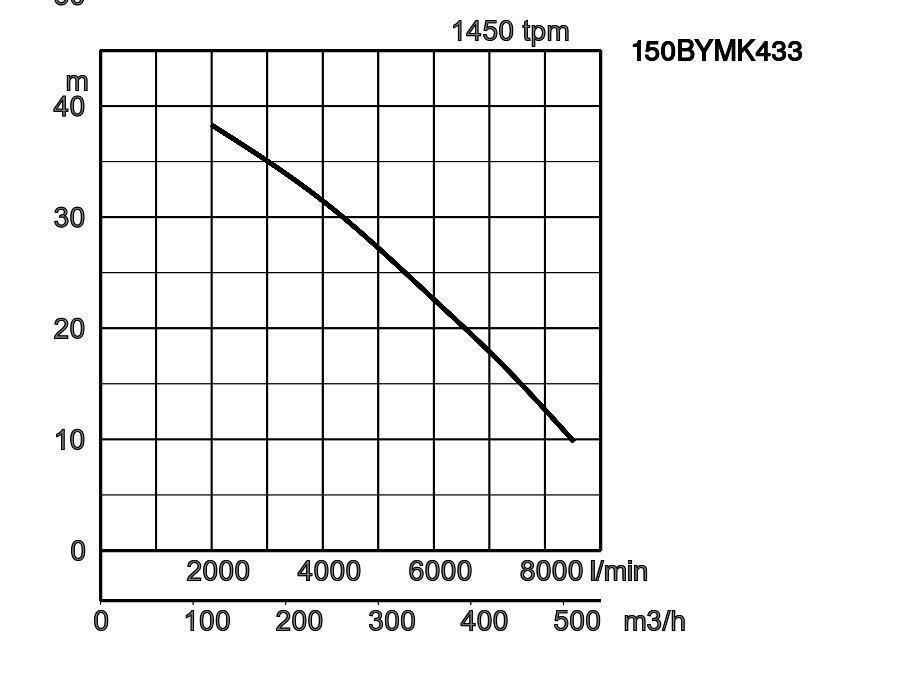

150BYMK433	150BYMK433	7 print 150BYMK433_24.pdf	150	33	3	1450	38,3	8520	ster/driehoek	456,0	465,5	100

ø persaansluiting			150mm
medium	soort van de vloeistof		rioolwater
medium	temperatuur		0-40°C
pomp	componenten	waaier	Eenkanaals waaier
		asafdichting	Dubbele mechanische asafdichting
		lagering	Kogellagers, afgedicht en onderhoudsvrij
	materiaal	waaier	Gietijzer GG25
		behuizing	Gietijzer GG25
		asafdichting	SiC, bovenzijde in oliebad
		Slijtagering	Brons
motor	thermische motorbeveiliging (ingebouwd)		thermische motorbeveiliging in wikkeling
	isolatie		Isolatieklasse H
	type, polen		inductiemotor, 4-polig, IP68
	fasen / voltage		3-fasen / 400V / 50Hz / ster-driehoek
	smering		turbine olie (ISO VG32)
	materiaal	behuizing	Gietijzer GG25
		As	roestvast staal EN-X20Cr13, Roestvrij staal EN-X14CrMoS17
		kabel	Rubber, H07RN8-F
persaansluiting			Flens DIN/ANSI DN150 (PN10)
optionele toebehoren			Horizontale installatie / Verticale installatie

W1 : minimale waterdiepte

model	A	B	B1	C	C1	DN1	DN2	J2	K1	K2	K3	K4	L	M	O
150BYMK412.2	895	610	370	467	209	150	150	273	205	502	637	908	283	520	1076
150BYMK414.6	895	610	370	467	209	150	150	273	205	502	637	908	283	520	1076
150BYMK419.3	985	610	370	467	209	150	150	273	205	502	637	908	283	520	1076
150BYMK422	1201	690	420	547	241	150	150	273	200	502	640	911	283	560	1161
150BYMK425.6	1326	730	420	547	241	150	150	273	200	502	640	911	283	560	1161
150BYMK429.2	1326	730	420	547	241	150	150	273	200	502	640	911	283	560	1161
150BYMK433	1326	730	420	547	241	150	150	273	200	502	640	911	283	560	1161

Let op: persbocht, voetbochtkoppeling en pompvoeten zijn toebehoren en dienen separaat besteld te worden

model	B	B1	C	C1	DN1	DN2	P1	P2	Q	R	S1	S3	T	U	V1
150BYMK412.2	630	370	467	209	150	150	260	630	137	907	350	130	723	833	310
150BYMK414.6	630	370	467	209	150	150	260	630	137	907	350	130	723	833	310
150BYMK419.3	630	370	467	209	150	150	260	630	137	997	350	130	813	923	310
150BYMK422	730	420	547	241	150	150	310	730	138	1213	350	90	998	1098	360
150BYMK425.6	730	420	547	241	150	150	310	730	138	1338	350	90	1123	1223	360
150BYMK429.2	730	420	547	241	150	150	310	730	138	1338	350	90	1123	1223	360
150BYMK433	730	420	547	241	150	150	310	730	138	1338	350	90	1123	1223	360

W1 : minimale waterdiepte
