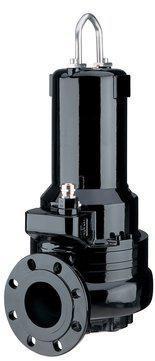

De UYZ-serie is uitgevoerd met een vrijstroomwaaier en een breed pomplichaam. Deze constructie voorkomt verstopping door grote of vezelachtige onzuiverheden.
U bevindt zich hier:
- Beginnen >
- België >
- Industrie & Afvalwater >
- Afwateringspompen >
- 100UYZ
100UYZ | 3x400V / 50Hz
Downloads
Verwante series
| model | kleur pompgrafiek | persaansluiting mm | nominaal vermogen kW | fasen | tpm | opvoerhoogte max m | capaciteit max. l/min | startmethode | Droog gewicht kg * | vrije doorlaat ø mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| vrijstaand | met voetbocht en geleidingsbuizen | vrijstaand | met voetbocht en geleidingsbuizen | |||||||||

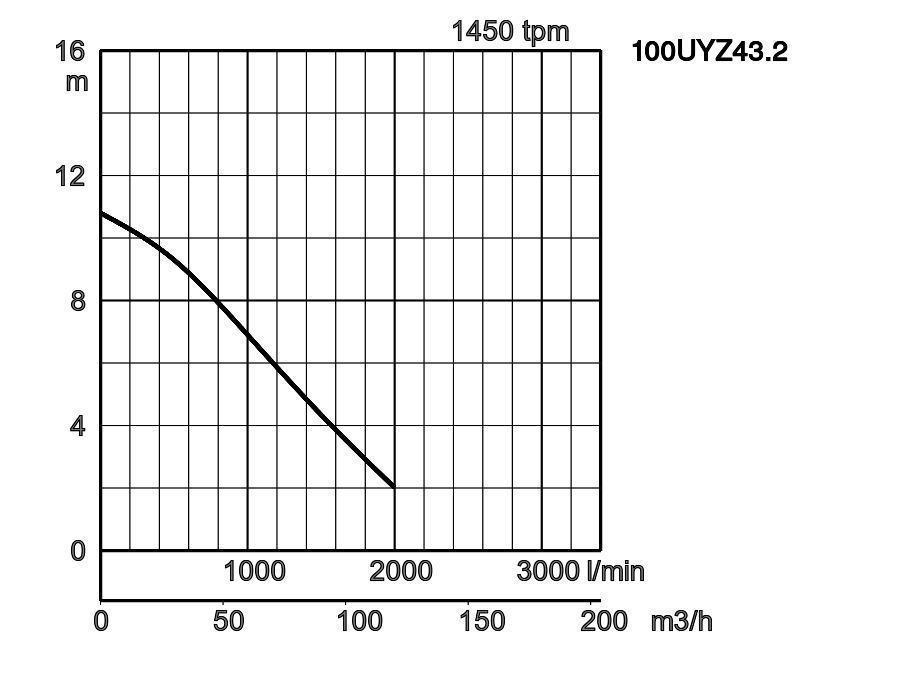

| 100UYZ43.2 | TOS100UYZ43.2 | 100 | 3,2 | 3 | 1450 | 10,8 | 2000 | ster/driehoek | 97,9 | 80,5 | 100 | |

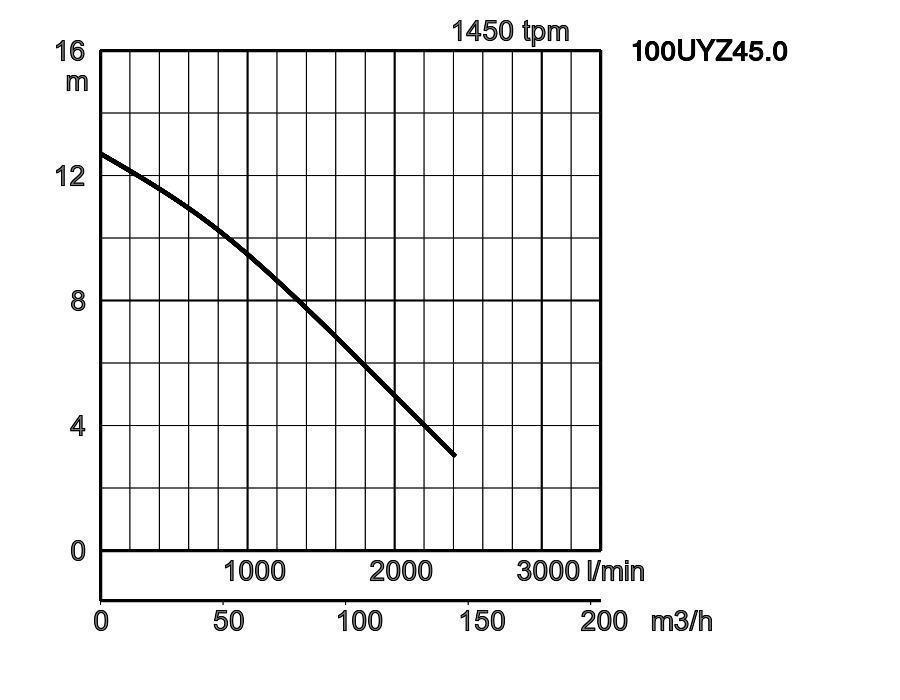

| 100UYZ45.0 | TOS100UYZ45.0 | 100 | 5,0 | 3 | 1450 | 12,7 | 2400 | ster/driehoek | 134,3 | 116,9 | 100 | |

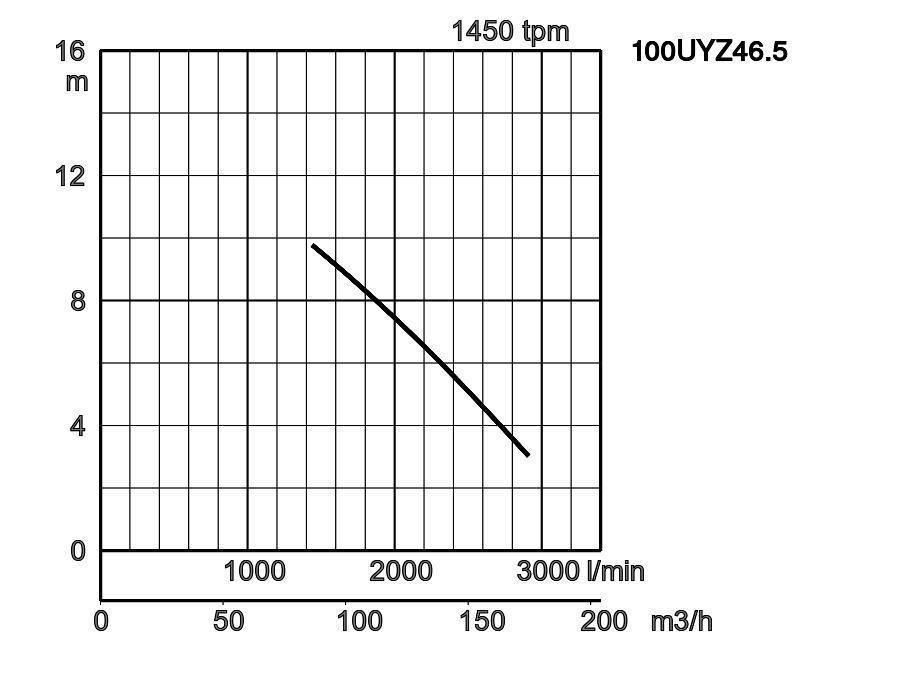

| 100UYZ46.5 | TOS100UYZ46.5 | 100 | 6,5 | 3 | 1450 | 9,5 | 2900 | ster/driehoek | 136,9 | 119,5 | 100 | |

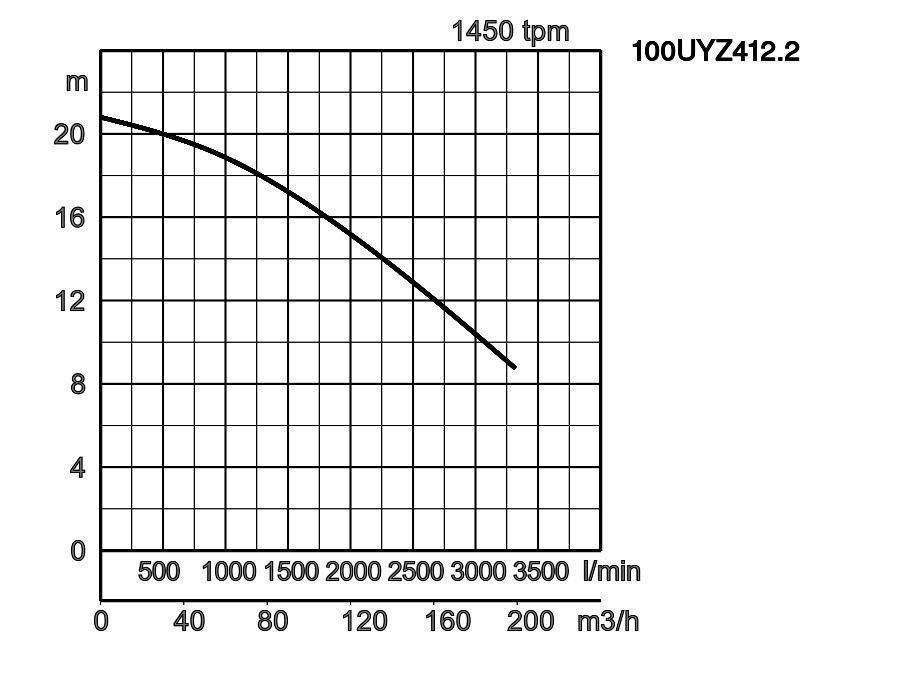

| 100UYZ412.2 | TOS100UYZ412.2 | 100 | 12,2 | 3 | 1450 | 20,8 | 3300 | ster/driehoek | 215,5 | 196,8 | 100 | |

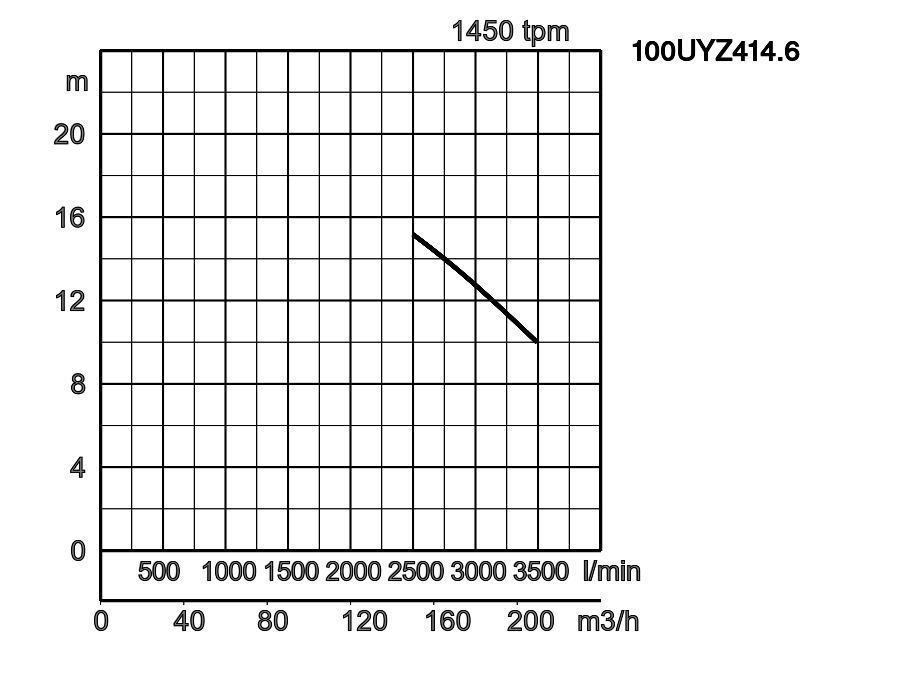

| 100UYZ414.6 | TOS100UYZ414.6 | 100 | 14,6 | 3 | 1450 | 15,3 | 3490 | ster/driehoek | 216,4 | 197,7 | 100 | |

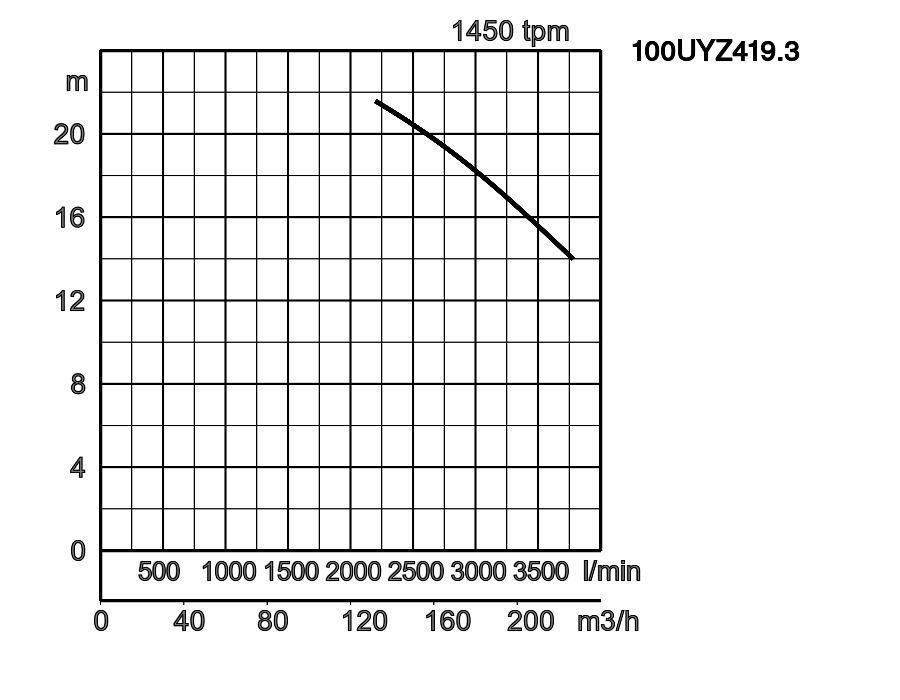

| 100UYZ419.3 | TOS100UYZ419.3 | 100 | 19,3 | 3 | 1450 | 21,5 | 3780 | ster/driehoek | 239,8 | 221,1 | 100 | |
100UYZ43.2_24.pdf
| ø persaansluiting | 100mm | |||
|---|---|---|---|---|
| medium | soort van de vloeistof | rioolwater | ||
| temperatuur | 0-40°C | |||
| pomp | componenten | waaier | Vortex waaier | |
| asafdichting | Dubbele mechanische asafdichting | |||
| lagering | Kogellagers, afgedicht en onderhoudsvrij | |||
| materiaal | waaier | Gietijzer GG25 | ||
| behuizing | Gietijzer GG25 | |||
| asafdichting | SiC, bovenzijde in oliebad | |||
| Slijtagering | Brons | |||
| motor | thermische motorbeveiliging (ingebouwd) | thermische motorbeveiliging in wikkeling | ||
| type, polen | inductiemotor, 4-polig, IP68 | |||
| fasen / voltage | 3-fasen / 400V / 50Hz / ster-driehoek | |||
| smering | turbine olie (ISO VG32) | |||
| isolatie | Isolatieklasse H | |||
| materiaal | behuizing | Gietijzer GG25 | ||
| As | roestvast staal DIN 1.4401 | |||
| kabel | Rubber, H07RN8-F | |||
| persaansluiting | Flens DIN/ANSI DN100 (PN10) | |||
| optionele toebehoren | Voetbochtkoppeling "TOS" (bevestigingsconsole voor bovenkant geleidingsbuizen – voetbocht met pompkoppeling – hijsketting) / persbocht en pompvoeten voor de vrijstaande uitvoeringen | |||
afmetingen mm:
-
-
- 100UYZ43.2
- 100UYZ45.0
- 100UYZ46.5
- 100UYZ412.2
- 100UYZ414.6
- 100UYZ419.3
W1 : minimale waterdiepte
| model | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100UYZ43.2 | 630 | 410 | 250 | 296 | 148 | 100 | 100 | 4" | - | - | - | 395 | 626 | 122 |
| 100UYZ45.0 | 630 | 410 | 250 | 296 | 148 | 100 | 100 | 4" | - | - | - | 395 | 626 | 122 |
| 100UYZ46.5 | 804 | 460 | 280 | 336 | 168 | 100 | 100 | 4" | - | - | - | 395 | 657 | 122 |
| 100UYZ412.2 | 994 | 576 | 345 | 457 | 207 | 100 | 150 | 4" | - | - | - | 450 | 755 | 122 |
| 100UYZ414.6 | 1098 | 555 | 345 | 410 | 205 | 100 | 150 | 4" | - | - | - | 450 | 749 | 122 |
| 100UYZ419.3 | 1098 | 555 | 345 | 410 | 205 | 100 | 150 | 4" | - | - | - | 450 | 749 | 122 |
Let op: persbocht, voetbochtkoppeling en pompvoeten zijn toebehoren en dienen separaat besteld te worden
Afmetingen model met voetbocht mm:
| model | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 100UYZ43.2 | 630 | 410 | 250 | 296 | 148 | 834 | 100 | 100 | 140 |
| 100UYZ45.0 | 804 | 460 | 280 | 336 | 168 | 1029 | 100 | 100 | 175 |
| 100UYZ46.5 | 804 | 460 | 280 | 336 | 168 | 1029 | 100 | 100 | 175 |
| 100UYZ412.2 | 994 | 576 | 345 | 457 | 207 | 1000 | 100 | 150 | 105 |
| 100UYZ414.6 | 1098 | 555 | 345 | 410 | 205 | 979 | 100 | 150 | 130 |
| 100UYZ419.3 | 1098 | 555 | 345 | 410 | 205 | 979 | 100 | 150 | 130 |
-
-
- 100UYZ43.2
- 100UYZ45.0
- 100UYZ46.5
- 100UYZ412.2
- 100UYZ414.6
- 100UYZ419.3
W1 : minimale waterdiepte
