De UY-serie is uitgevoerd met een vrijstroomwaaier en een breed pomplichaam. Deze constructie voorkomt verstopping door grote of vezelachtige onzuiverheden.
U bevindt zich hier:
- Beginnen >
- België >
- Industrie & Afvalwater >
- Afwateringspompen >
- 100UY

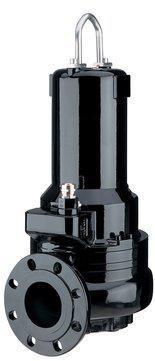

100UY | 3x400V / 50Hz
Downloads
| model | kleur pompgrafiek | persaansluiting mm | nominaal vermogen kW | fasen | tpm | opvoerhoogte max m | capaciteit max. l/min | startmethode | Droog gewicht kg * | vrije doorlaat ø mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| vrijstaand | met voetbocht en geleidingsbuizen | vrijstaand | met voetbocht en geleidingsbuizen | |||||||||

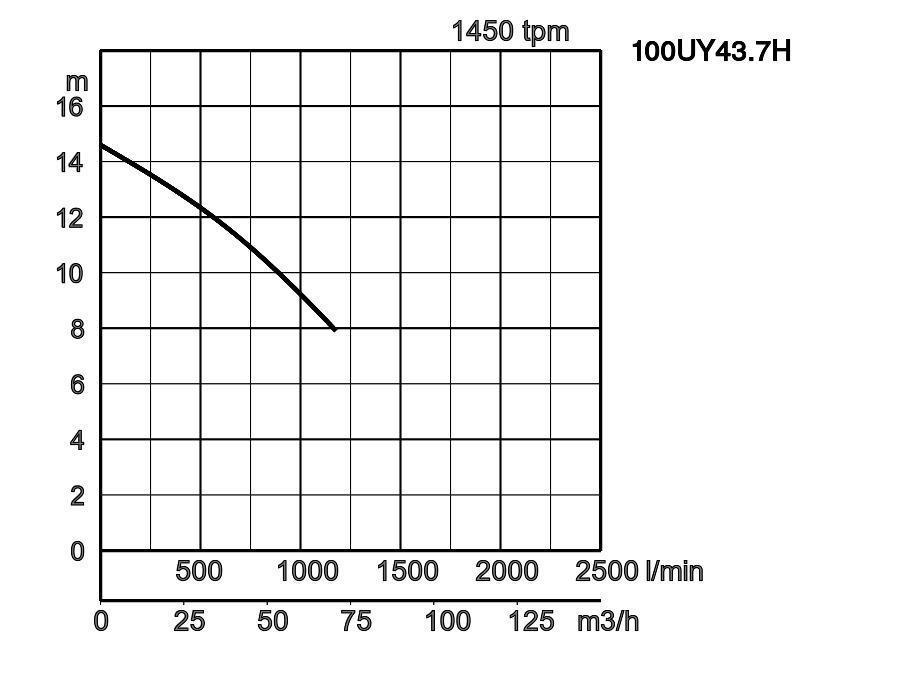

| 100UY43.7H | TOS100UY43.7H | 100 | 3,7 | 3 | 1450 | 14,6 | 1170 | ster/driehoek | 128,1 | 110,7 | 80 | |

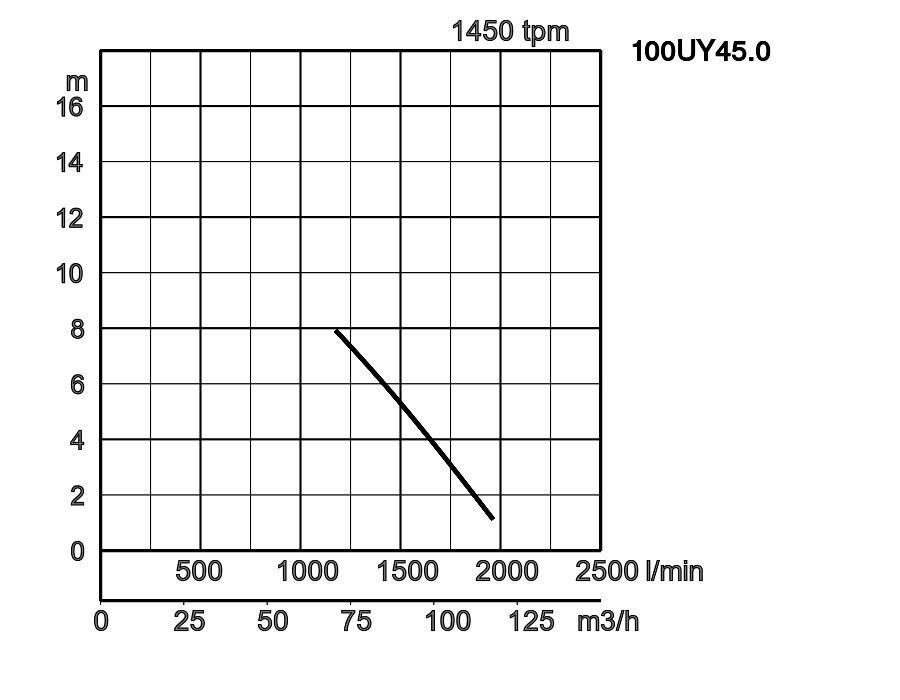

| 100UY45.0 | TOS100UY45.0 | 100 | 5,0 | 3 | 1450 | 7,9 | 1962 | ster/driehoek | 131,7 | 114,3 | 80 | |

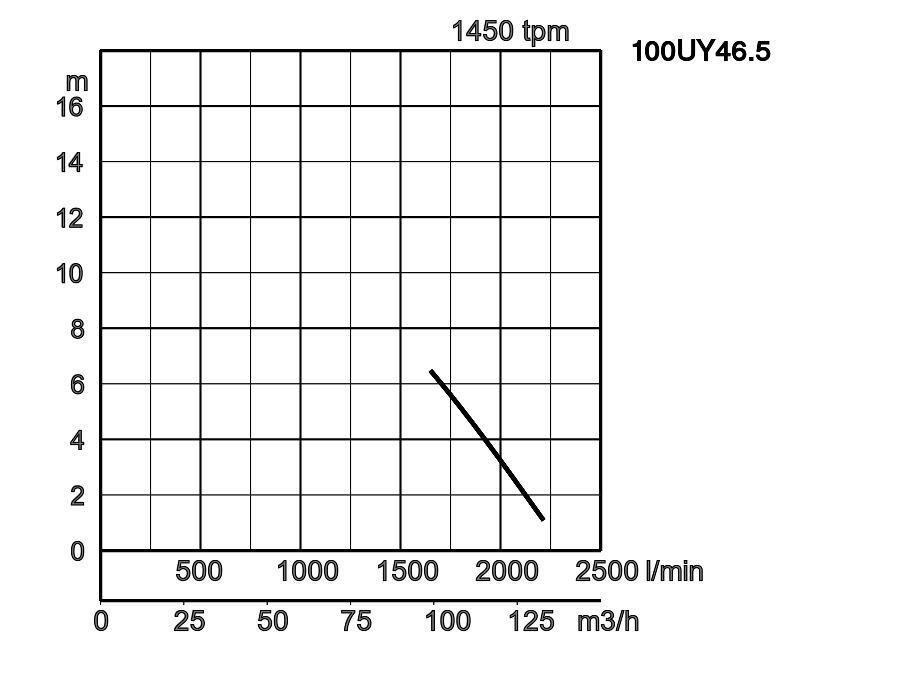

| 100UY46.5 | TOS100UY46.5 | 100 | 6,5 | 3 | 1450 | 6,5 | 2214 | ster/driehoek | 134,5 | 117,1 | 80 | |
100UY43.7H_24.pdf
| ø persaansluiting | 100mm | |||
|---|---|---|---|---|
| medium | temperatuur | 0-40°C | ||
| soort van de vloeistof | rioolwater | |||
| pomp | componenten | waaier | Vortex waaier | |
| asafdichting | Dubbele mechanische asafdichting | |||
| lagering | Kogellagers, afgedicht en onderhoudsvrij | |||
| materiaal | waaier | Gietijzer GG25 | ||
| behuizing | Gietijzer GG25 | |||
| asafdichting | SiC, bovenzijde in oliebad | |||
| Slijtagering | Brons | |||
| motor | isolatie | Isolatieklasse H | ||
| smering | turbine olie (ISO VG32) | |||
| fasen / voltage | 3-fasen / 400V / 50Hz / ster-driehoek | |||
| thermische motorbeveiliging (ingebouwd) | thermische motorbeveiliging in wikkeling | |||
| type, polen | inductiemotor, 4-polig, IP68 | |||
| materiaal | behuizing | Gietijzer GG25 | ||
| As | roestvast staal DIN 1.4401 | |||
| kabel | Rubber, H07RN8-F | |||
| persaansluiting | Flens DIN/ANSI DN100 (PN10) | |||
| optionele toebehoren | Voetbochtkoppeling "TOS" (bevestigingsconsole voor bovenkant geleidingsbuizen – voetbocht met pompkoppeling – hijsketting) / persbocht en pompvoeten voor de vrijstaande uitvoeringen | |||
afmetingen mm:
-
-
- 100UY43.7H
- 100UY45.0
- 100UY46.5
W1 : minimale waterdiepte
| model | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100UY43.7H | 774 | 438 | 280 | 316 | 158 | 100 | 100 | 4" | - | - | - | 395 | 657 | 122 |
| 100UY45.0 | 774 | 438 | 280 | 316 | 158 | 100 | 100 | 4" | - | - | - | 395 | 657 | 122 |
| 100UY46.5 | 774 | 438 | 280 | 316 | 158 | 100 | 100 | 4" | - | - | - | 395 | 657 | 122 |
Let op: persbocht, voetbochtkoppeling en pompvoeten zijn toebehoren en dienen separaat besteld te worden
Afmetingen model met voetbocht mm:
| model | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 100UY43.7H | 774 | 438 | 280 | 316 | 158 | 862 | 100 | 100 | 152 |
| 100UY45.0 | 774 | 438 | 280 | 316 | 158 | 862 | 100 | 100 | 152 |
| 100UY46.5 | 774 | 438 | 280 | 316 | 158 | 862 | 100 | 100 | 152 |
-
-
- 100UY43.7H
- 100UY45.0
- 100UY46.5
W1 : minimale waterdiepte
