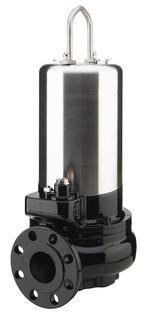

100BYZK | 3x400V / 50Hz

Een gesloten eenkanaalwaaier zorgt ervoor dat afvalwater met slib en vezelachtige materialen efficiënt kan worden weggepompt, zonder verstopping.

Prestatiecurves & Specificaties Materiaal Afmetingen

model		kleur pompgrafiek	persaansluiting mm	nominaal vermogen kW	fasen	tpm	opvoerhoogte max m	capaciteit max. l/min	startmethode	Droog gewicht kg *		vrije doorlaat ø mm
vrijstaand	met voetbocht en geleidingsbuizen	kleur pompgrafiek	persaansluiting mm	nominaal vermogen kW	fasen	tpm	opvoerhoogte max m	capaciteit max. l/min	startmethode	vrijstaand	met voetbocht en geleidingsbuizen	vrije doorlaat ø mm

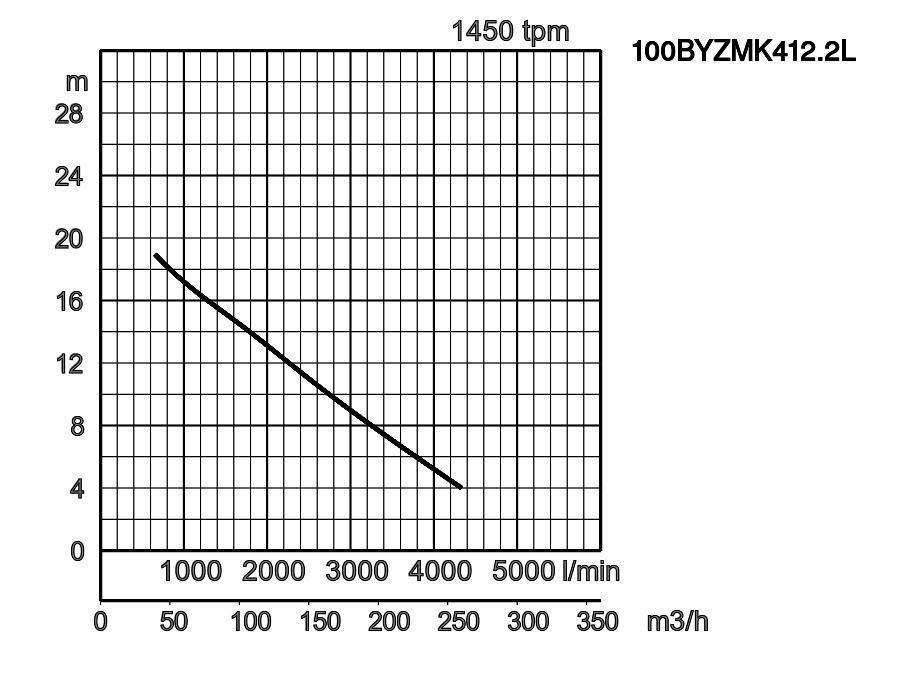

100BYZMK412.2L	100BYZMK412.2L	1 print 100BYZMK412.2L_24.pdf	100	12,2	3	1450	18,9	4333	ster/driehoek	219,0	219,0	100

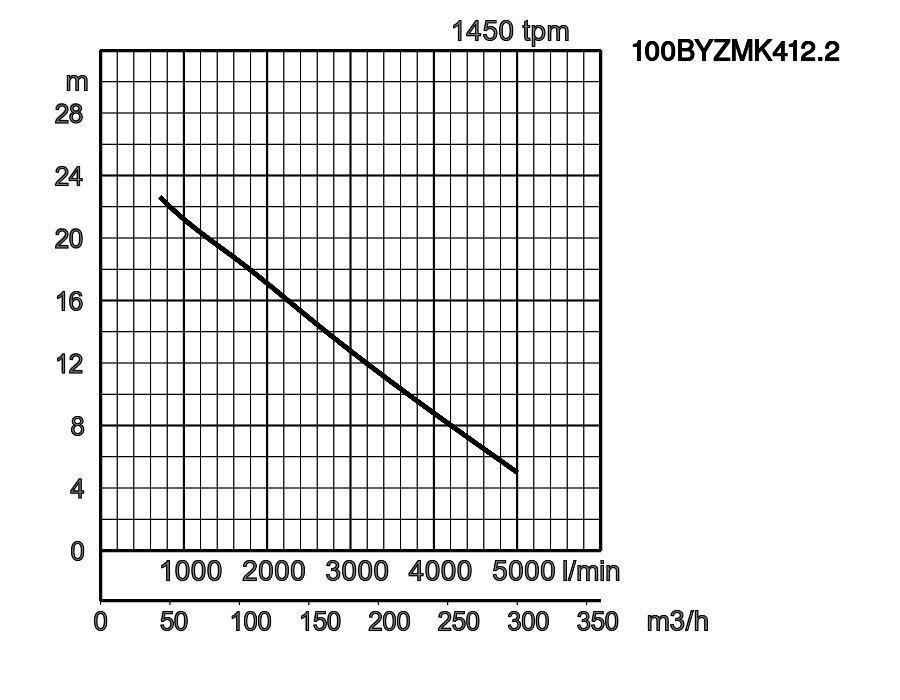

100BYZMK412.2	100BYZMK412.2	2 print 100BYZMK412.2_24.pdf	100	12,2	3	1450	22,5	5000	ster/driehoek	219,0	219,0	100

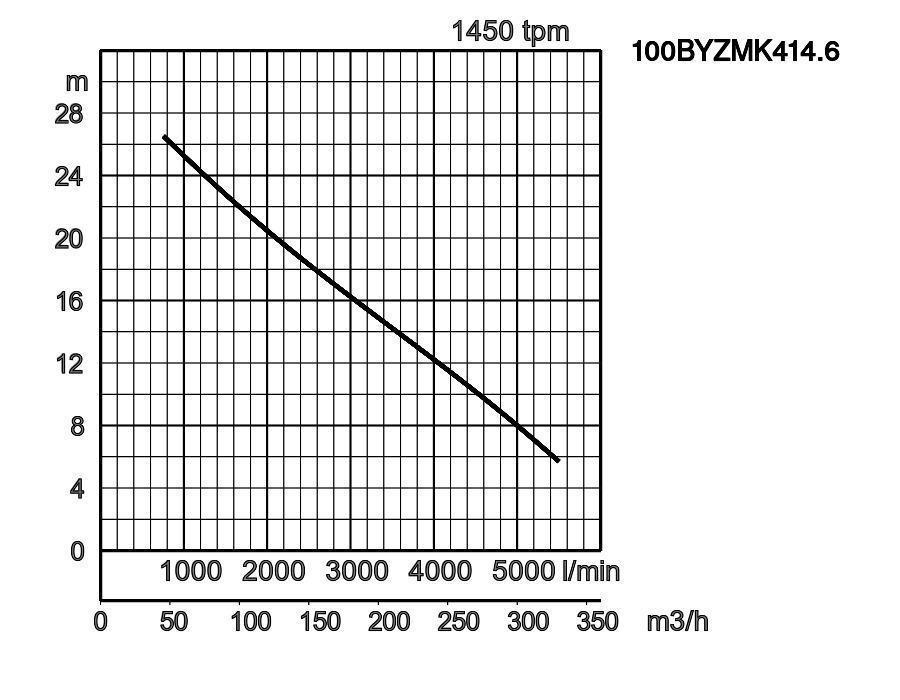

100BYZMK414.6	100BYZMK414.6	3 print 100BYZMK414.6_24.pdf	100	14,6	3	1450	25,6	5500	ster/driehoek	219,0	219,0	100

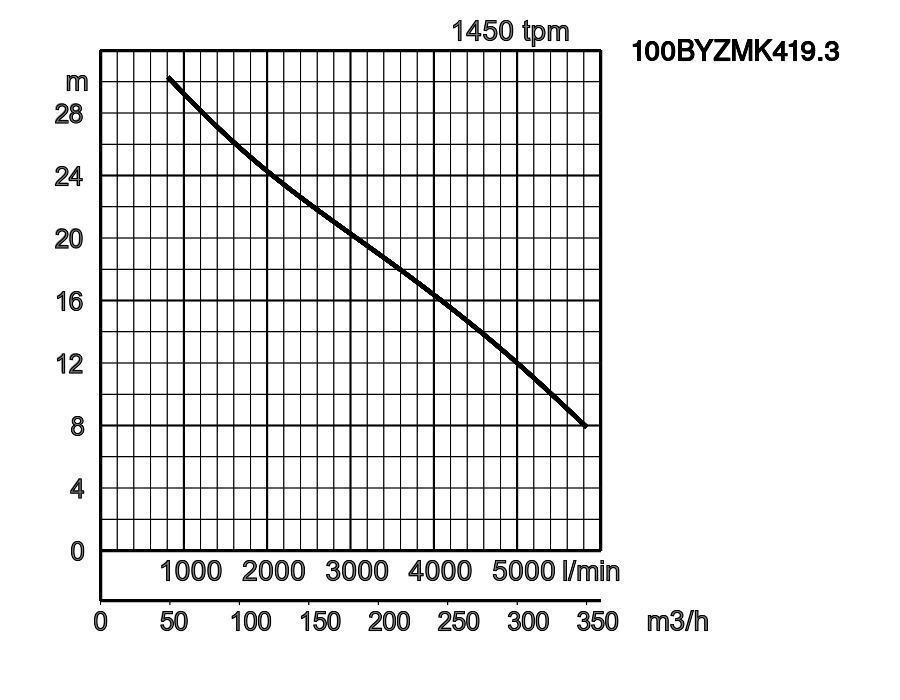

100BYZMK419.3	100BYZMK419.3	4 print 100BYZMK419.3_24.pdf	100	19,3	3	1450	29,1	5833	ster/driehoek	244,0	244,0	100

ø persaansluiting			100mm
medium	soort van de vloeistof		rioolwater
medium	temperatuur		0-40°C
pomp	componenten	waaier	Eenkanaals waaier
		asafdichting	Dubbele mechanische asafdichting
		lagering	Kogellagers, afgedicht en onderhoudsvrij
	materiaal	waaier	Gietijzer GG25
		behuizing	Gietijzer GG25
		asafdichting	SiC, bovenzijde in oliebad
		Slijtagering	Brons
motor	thermische motorbeveiliging (ingebouwd)		thermische motorbeveiliging in wikkeling
	smering		turbine olie (ISO VG32)
	isolatie		Isolatieklasse H
	type, polen		inductiemotor, 4-polig, IP68
	fasen / voltage		3-fasen / 400V / 50Hz / ster-driehoek
	materiaal	behuizing	Gietijzer GG25
		As	Roestvrij staal EN-X14CrMoS17
		kabel	Rubber, H07RN8-F
persaansluiting			Flens DIN/ANSI DN100 (PN10)
optionele toebehoren			Horizontale installatie / Verticale installatie

W1 : minimale waterdiepte

model	A	B	B1	C	C1	DN1	DN2	J2	K1	K2	K3	K4	L	M	O
100BYZMK412.2L	878	781	541	457	207	100	150	197	205	502	622	817	283	520	942
100BYZMK412.2	878	781	541	457	207	100	150	197	205	502	622	817	283	520	942
100BYZMK414.6	878	781	541	457	207	100	150	197	205	502	622	817	283	520	942
100BYZMK419.3	968	781	541	457	207	100	150	197	205	502	622	817	283	520	942

Let op: persbocht, voetbochtkoppeling en pompvoeten zijn toebehoren en dienen separaat besteld te worden

model	B	B1	C	C1	DN1	DN2	P1	P2	Q	R	S1	S3	T	U	V1
100BYZMK412.2L	605	345	457	207	100	150	260	605	130	890	380	115	706	816	310
100BYZMK412.2	605	345	457	207	100	150	260	605	130	890	380	115	706	816	310
100BYZMK414.6	605	345	457	207	100	150	260	605	130	890	380	115	706	816	310
100BYZMK419.3	605	345	457	207	100	150	260	605	130	980	380	115	796	906	310

W1 : minimale waterdiepte
