100BYZ | 3x400V / 50Hz

Een gesloten eenkanaalwaaier zorgt ervoor dat afvalwater met slib en vezelachtige materialen efficiënt kan worden weggepompt, zonder verstopping.

Prestatiecurves & Specificaties Materiaal Afmetingen

model		kleur pompgrafiek	persaansluiting mm	nominaal vermogen kW	fasen	tpm	opvoerhoogte max m	capaciteit max. l/min	startmethode	Droog gewicht kg *		vrije doorlaat ø mm
vrijstaand	met voetbocht en geleidingsbuizen	kleur pompgrafiek	persaansluiting mm	nominaal vermogen kW	fasen	tpm	opvoerhoogte max m	capaciteit max. l/min	startmethode	vrijstaand	met voetbocht en geleidingsbuizen	vrije doorlaat ø mm

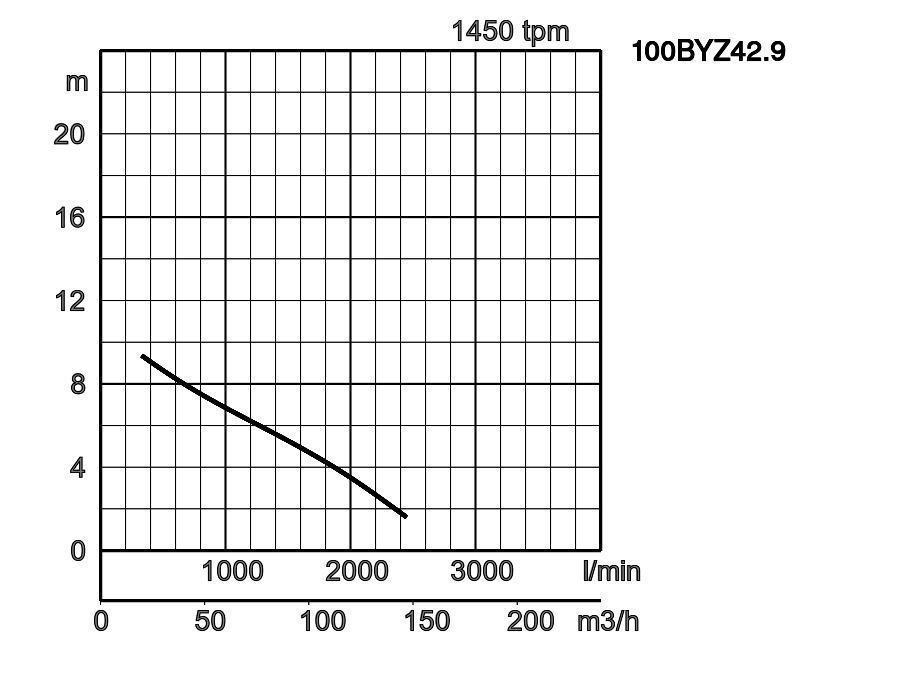

100BYZ42.9	TOS100BYZ42.9	1 print 100BYZ42.9_24.pdf	100	2,9	3	1450	9,2	2448	direct	104,0	104,0	100

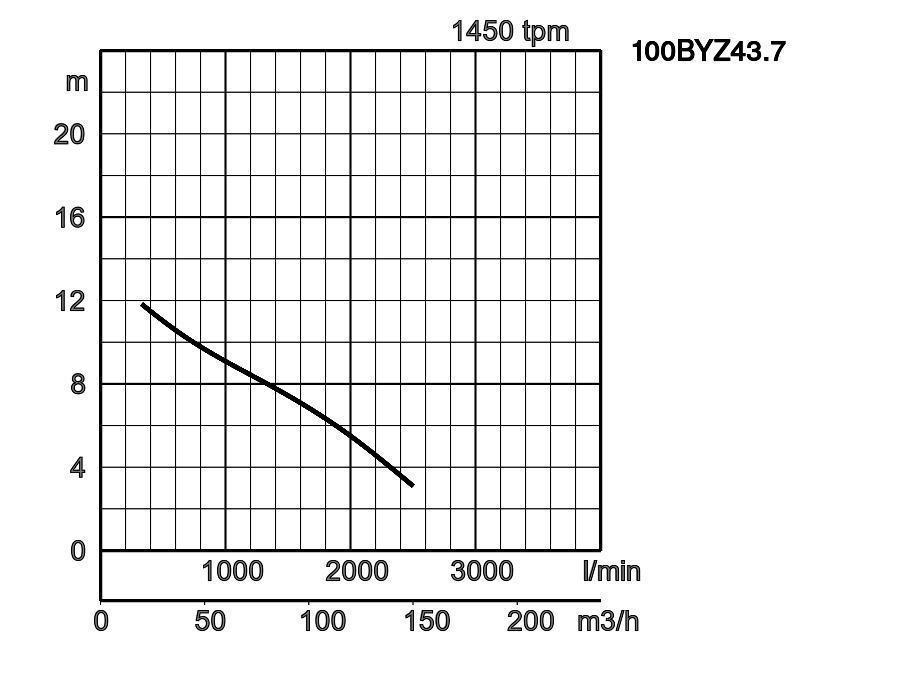

100BYZ43.7	TOS100BYZ43.7	2 print 100BYZ43.7_24.pdf	100	3,7	3	1450	11,7	2500	ster/driehoek	108,0	108,0	100

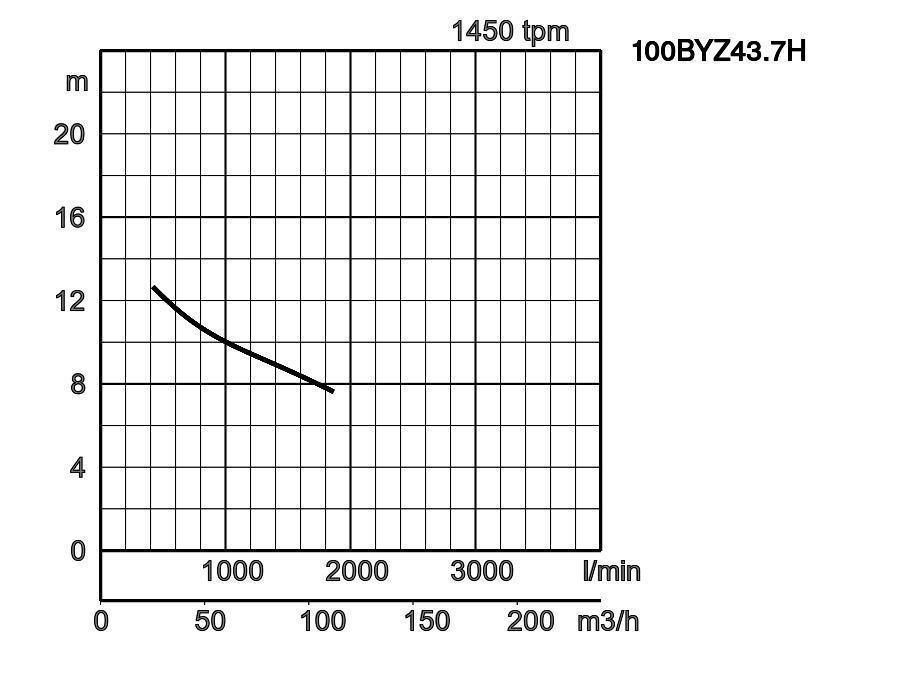

100BYZ43.7H	TOS100BYZ43.7H	3 print 100BYZ43.7H_24.pdf	100	3,7	3	1450	12,6	1863	ster/driehoek	129,0	129,0	100

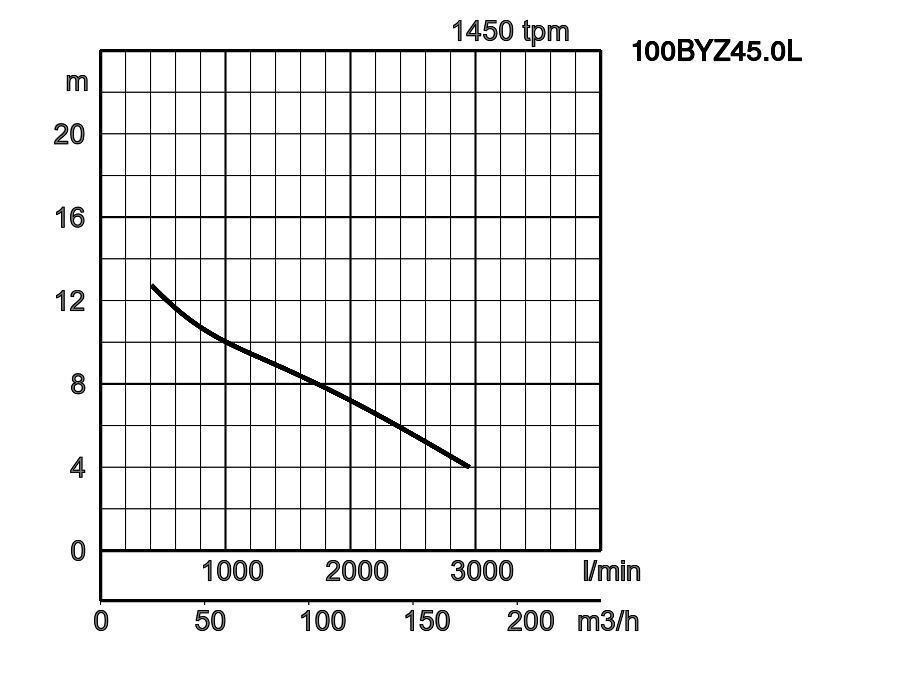

100BYZ45.0L	TOS100BYZ45.0L	4 print 100BYZ45.0L_24.pdf	100	5,0	3	1450	12,6	2950	ster/driehoek	139,0	139,0	100
100BYZ45.0	TOS100BYZ45.0	5 print 100BYZ45.0_24.pdf	100	5,0	3	1450	14,4	3367	ster/driehoek	139,0	139,0	100

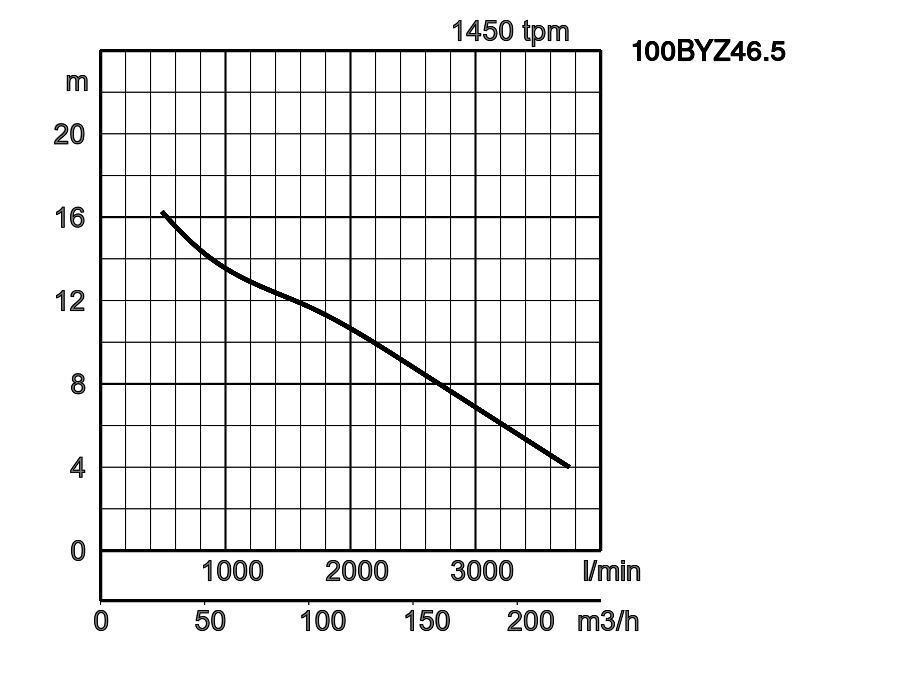

100BYZ46.5	TOS100BYZ46.5	6 print 100BYZ46.5_24.pdf	100	6,5	3	1450	16,3	3750	ster/driehoek	142,0	142,0	100

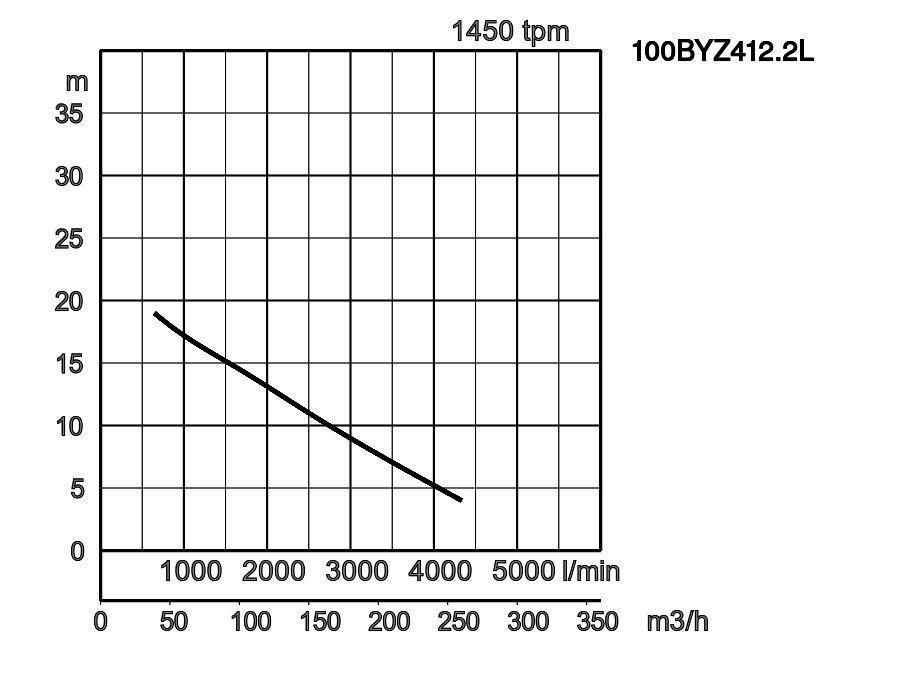

100BYZ412.2L	TOS100BYZ412.2L	7 print 100BYZ412.2L_24.pdf	100	12,2	3	1450	18,9	4333	ster/driehoek	209,0	209,0	100

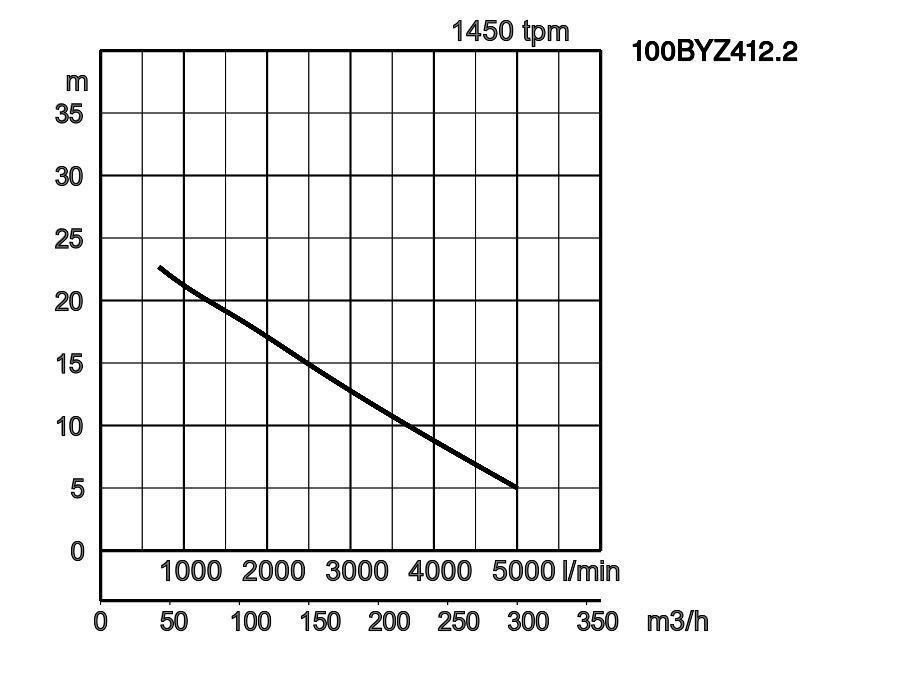

100BYZ412.2	TOS100BYZ412.2	8 print 100BYZ412.2_24.pdf	100	12,2	3	1450	27,0	5000	ster/driehoek	209,0	209,0	100

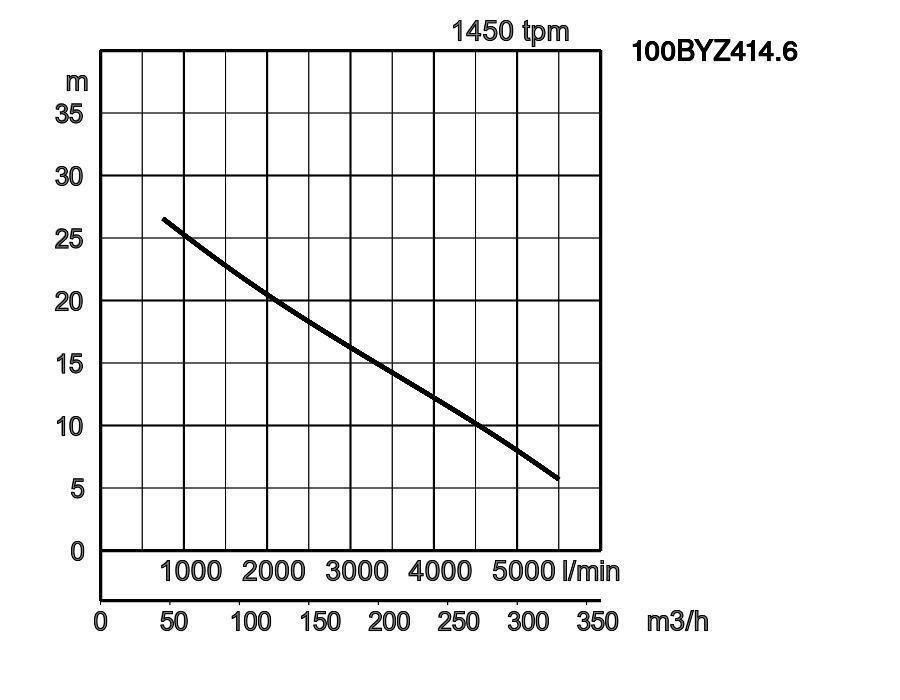

100BYZ414.6	TOS100BYZ414.6	9 print 100BYZ414.6_24.pdf	100	14,6	3	1450	25,6	5500	ster/driehoek	209,0	209,0	100

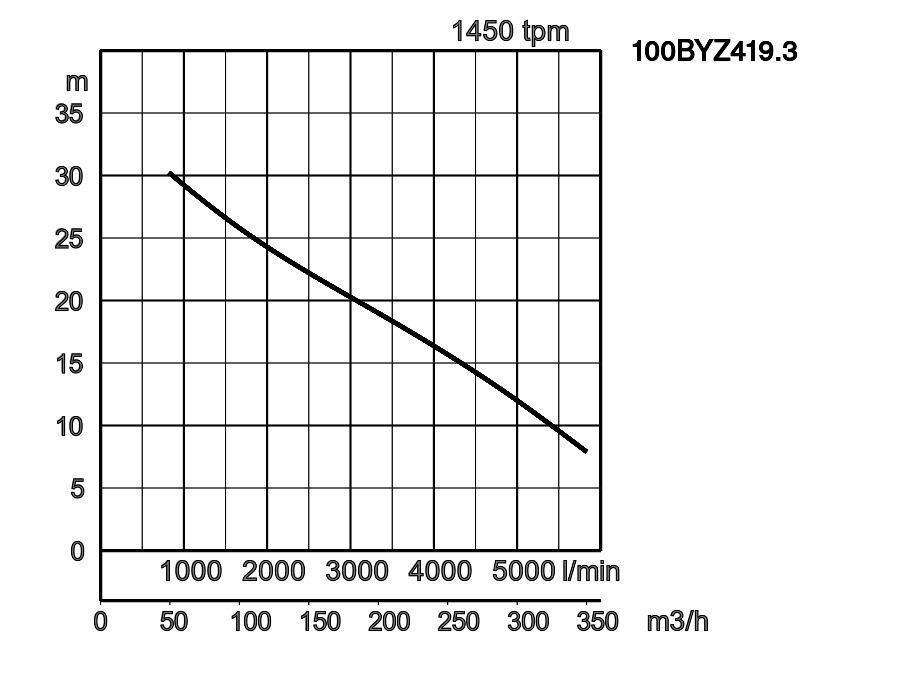

100BYZ419.3	TOS100BYZ419.3	10 print 100BYZ419.3_24.pdf	100	19,3	3	1450	29,1	5833	ster/driehoek	231,0	231,0	100

ø persaansluiting			100mm
medium	temperatuur		0-40°C
medium	soort van de vloeistof		rioolwater
pomp	componenten	waaier	Eenkanaals waaier
		asafdichting	Dubbele mechanische asafdichting
		lagering	Kogellagers, afgedicht en onderhoudsvrij
	materiaal	waaier	Gietijzer GG25
		behuizing	Gietijzer GG25
		asafdichting	SiC, bovenzijde in oliebad
		Slijtagering	Brons
motor	type, polen		inductiemotor, 4-polig, IP68
	thermische motorbeveiliging (ingebouwd)		thermische motorbeveiliging in wikkeling
	isolatie		Isolatieklasse H
	smering		turbine olie (ISO VG32)
	fasen / voltage		3-fasen / 400V / 50Hz / ster-driehoek
	materiaal	behuizing	Gietijzer GG25
		As	Roestvrij staal EN-X14CrMoS17
		kabel	Rubber, H07RN8-F
persaansluiting			Flens DIN/ANSI DN100 (PN10)
optionele toebehoren			Voetbochtkoppeling "TOS" (bevestigingsconsole voor bovenkant geleidingsbuizen – voetbocht met pompkoppeling – hijsketting) / persbocht en pompvoeten voor de vrijstaande uitvoeringen

W1 : minimale waterdiepte

model	A	B	B1	C	C1	DN1	DN2	DN3	F1	F2	F3	G	H	J1
100BYZ42.9	737	422	265	323	147	100	100	4"	-	-	-	395	642	122
100BYZ43.7	737	422	265	323	147	100	100	4"	-	-	-	395	642	122
100BYZ43.7H	733	460	280	335	149	100	100	4"	-	-	-	450	684	122
100BYZ45.0L	806	460	280	335	149	100	100	4"	-	-	-	450	684	122
100BYZ45.0	806	460	280	335	149	100	100	4"	-	-	-	450	684	122
100BYZ46.5	806	460	280	335	149	100	100	4"	-	-	-	450	684	122
100BYZ412.2L	878	585	345	475	225	100	150	4"	-	-	-	450	764	122
100BYZ412.2	878	585	345	475	225	100	150	4"	-	-	-	450	764	122
100BYZ414.6	878	585	345	475	225	100	150	4"	-	-	-	450	764	122
100BYZ419.3	968	585	345	475	225	100	150	4"	-	-	-	450	764	122

Let op: persbocht, voetbochtkoppeling en pompvoeten zijn toebehoren en dienen separaat besteld te worden

model	A	B	B1	C	C1	D	DN1	DN2	E
100BYZ42.9	737	422	265	323	147	846	100	100	117
100BYZ43.7	737	422	265	323	147	846	100	100	117
100BYZ43.7H	733	460	280	335	149	884	100	100	120
100BYZ45.0L	806	460	280	335	149	884	100	100	120
100BYZ45.0	806	460	280	335	149	884	100	100	120
100BYZ46.5	806	460	280	335	149	884	100	100	120
100BYZ412.2L	878	585	345	457	207	1009	100	150	120
100BYZ412.2	878	585	345	457	207	1009	100	150	120
100BYZ414.6	878	585	345	457	207	1000	100	150	120
100BYZ419.3	968	585	345	457	207	1009	100	150	120

W1 : minimale waterdiepte
