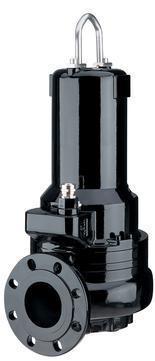

100BY | 3x400V / 50Hz

Een gesloten eenkanaalwaaier zorgt ervoor dat afvalwater met slib en vezelachtige materialen efficiënt kan worden weggepompt, zonder verstopping.

Prestatiecurves & Specificaties Materiaal Afmetingen

model		kleur pompgrafiek	persaansluiting mm	nominaal vermogen kW	fasen	tpm	opvoerhoogte max m	capaciteit max. l/min	startmethode	Droog gewicht kg *		vrije doorlaat ø mm
vrijstaand	met voetbocht en geleidingsbuizen	kleur pompgrafiek	persaansluiting mm	nominaal vermogen kW	fasen	tpm	opvoerhoogte max m	capaciteit max. l/min	startmethode	vrijstaand	met voetbocht en geleidingsbuizen	vrije doorlaat ø mm

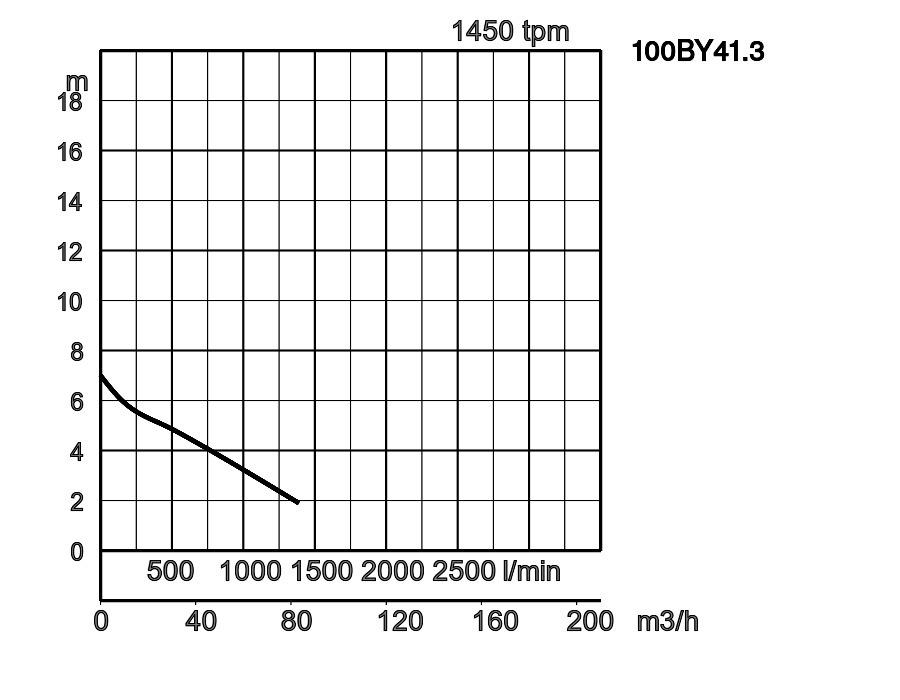

100BY41.3	TOS100BY41.3	1 print 100BY41.3_24.pdf	100	1,3	3	1450	7,0	1387	direct	74,0	74,0	80

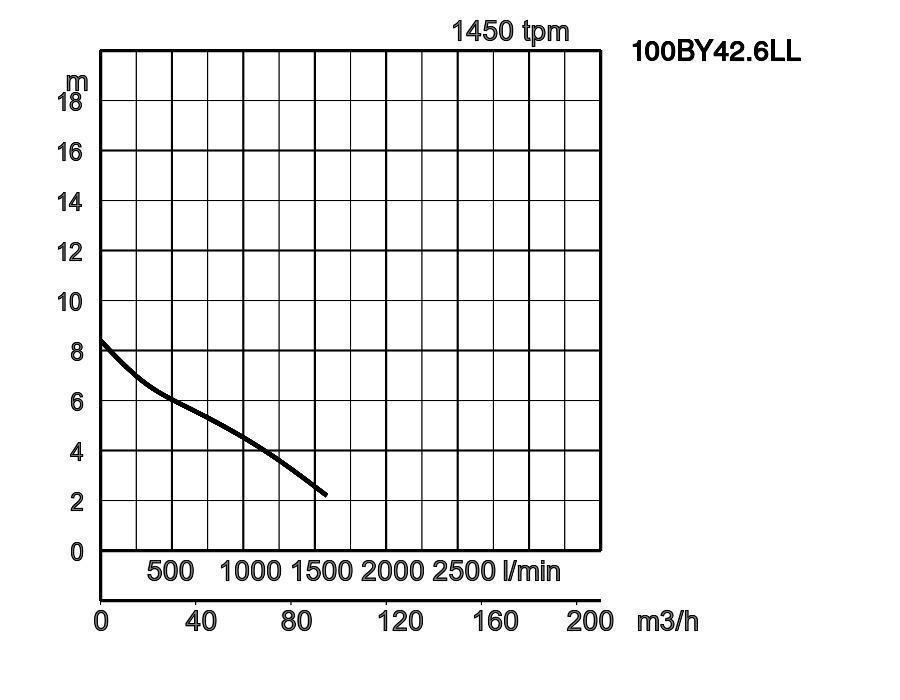

100BY42.6LL	TOS100BY42.6LL	2 print 100BY42.6LL_24.pdf	100	2,6	3	1450	8,4	1583	direct	80,0	80,0	80

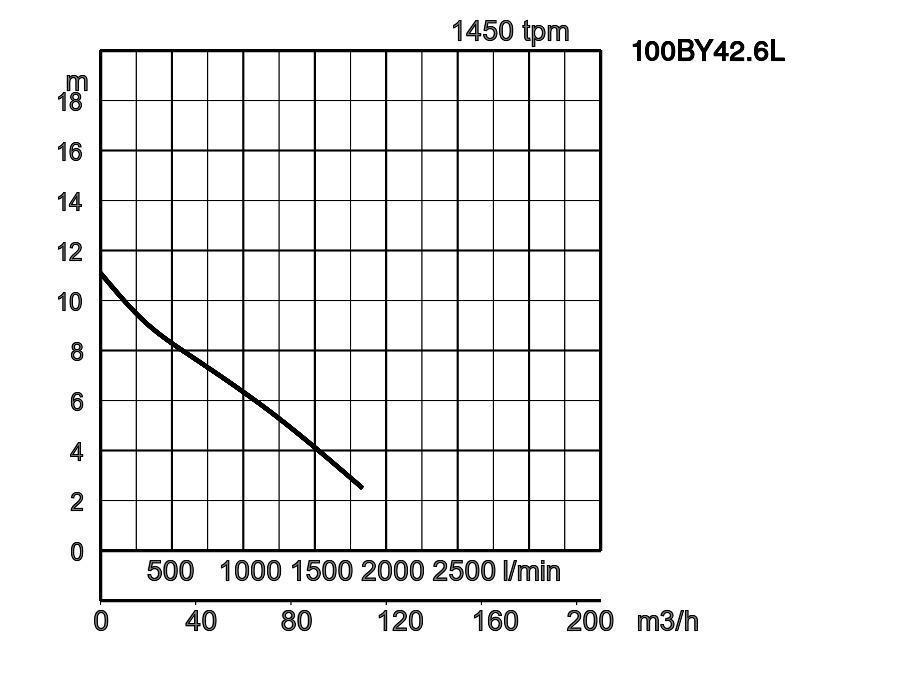

100BY42.6L	TOS100BY42.6L	3 print 100BY42.6L_24.pdf	100	2,6	3	1450	11,1	1833	direct	82,0	82,0	80

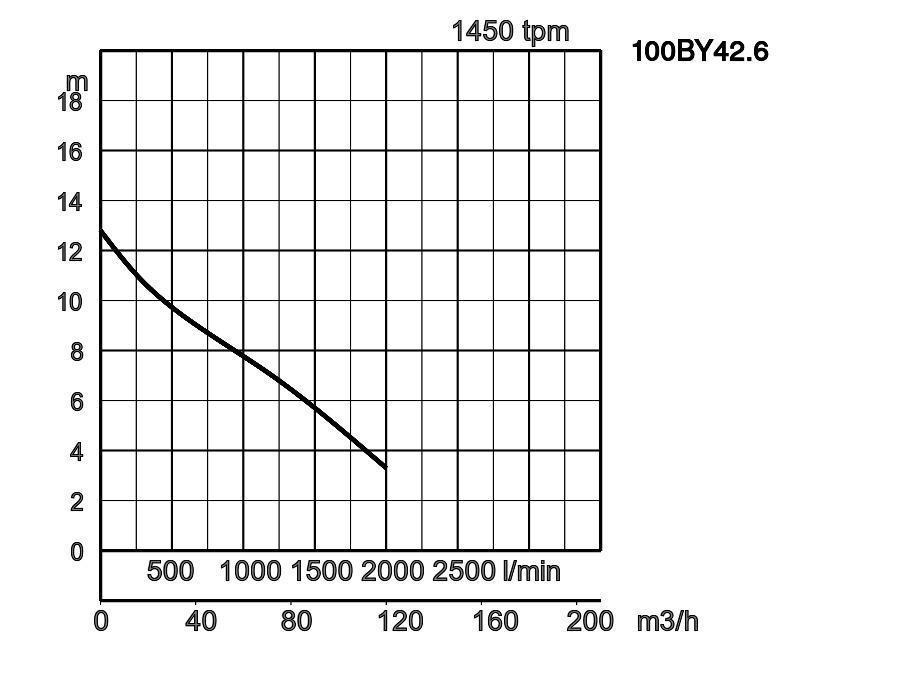

100BY42.6	TOS100BY42.6	4 print 100BY42.6_24.pdf	100	2,6	3	1450	12,8	2000	direct	82,0	82,0	80

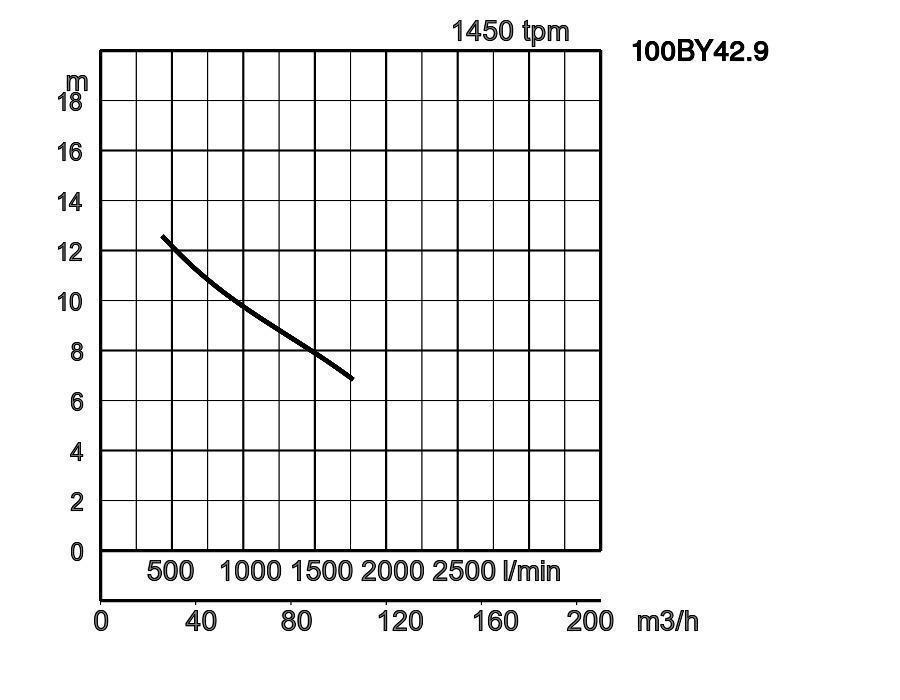

100BY42.9	TOS100BY42.9	5 print 100BY42.9_24.pdf	100	2,9	3	1450	15,5	1767	direct	118,0	118,0	80

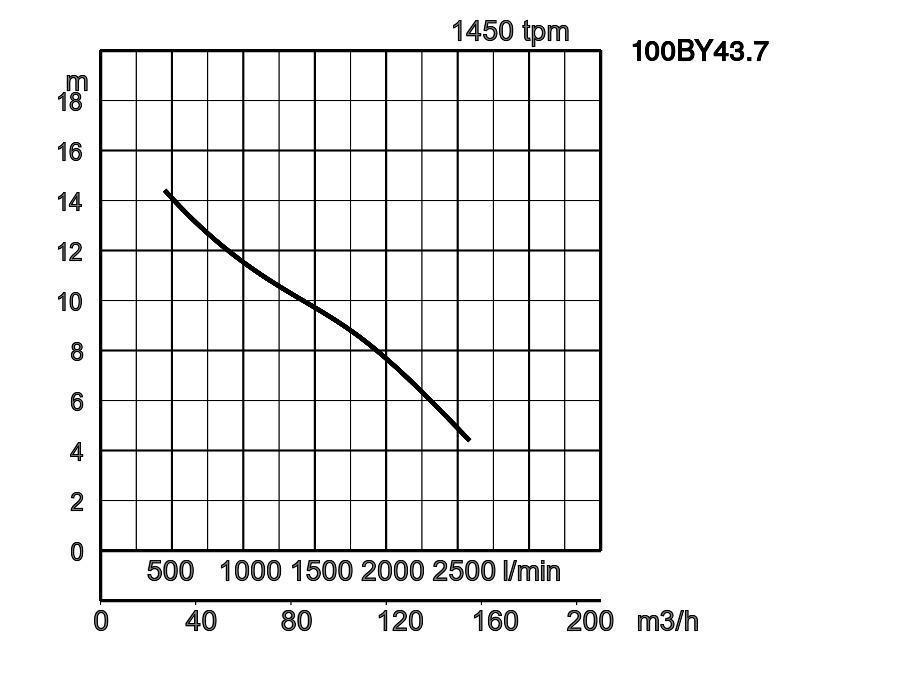

100BY43.7	TOS100BY43.7	6 print 100BY43.7_24.pdf	100	3,7	3	1450	14,4	2583	ster/driehoek	122,0	122,0	80

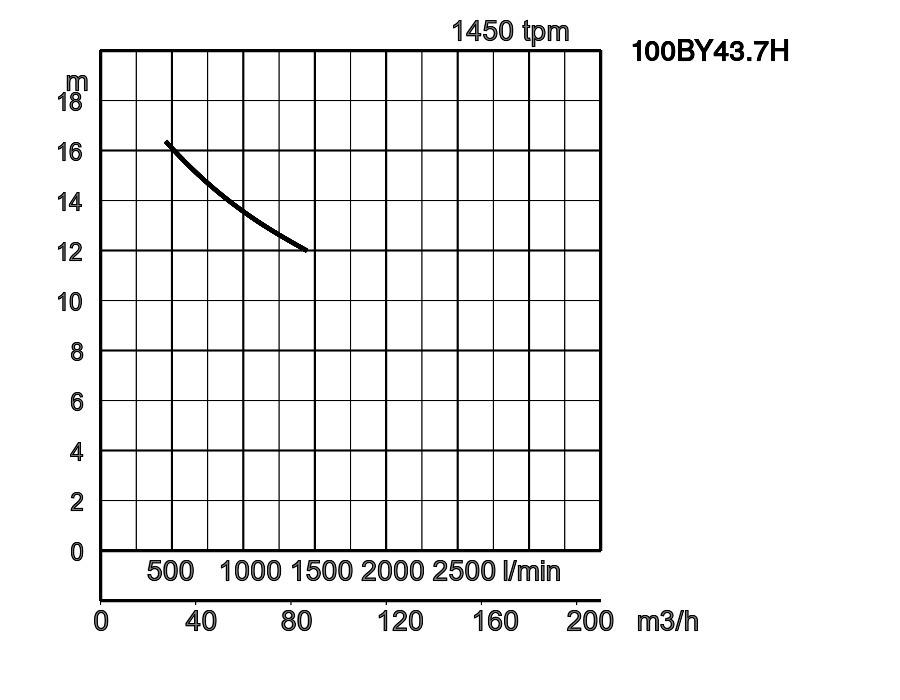

100BY43.7H	TOS100BY43.7H	7 print 100BY43.7H_24.pdf	100	3,7	3	1450	16,1	1444	ster/driehoek	122,0	122,0	80

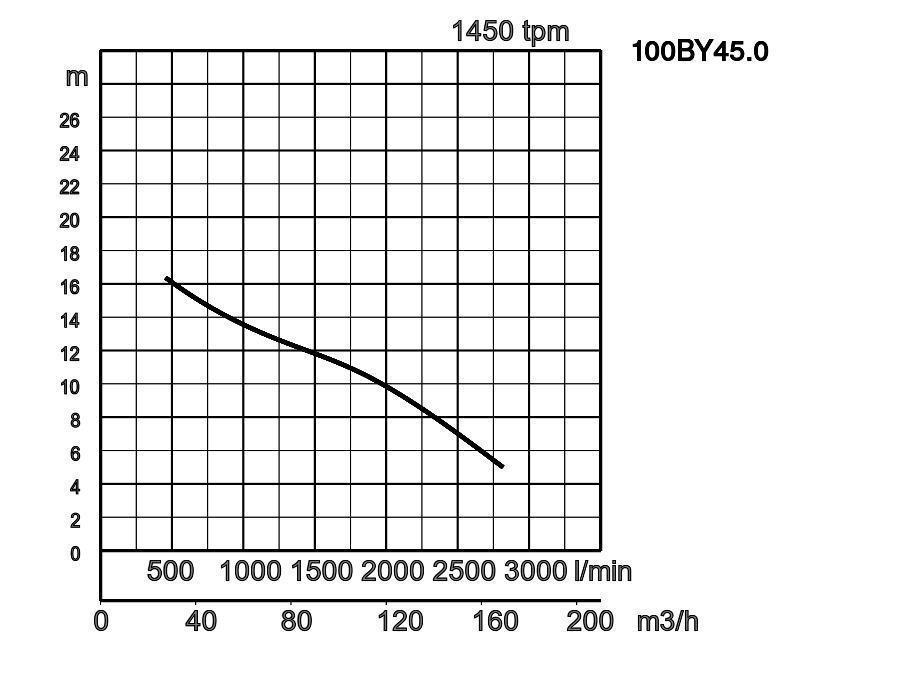

100BY45.0	TOS100BY45.0	8 print 100BY45.0_24.pdf	100	5,0	3	1450	16,1	2817	ster/driehoek	132,0	132,0	80

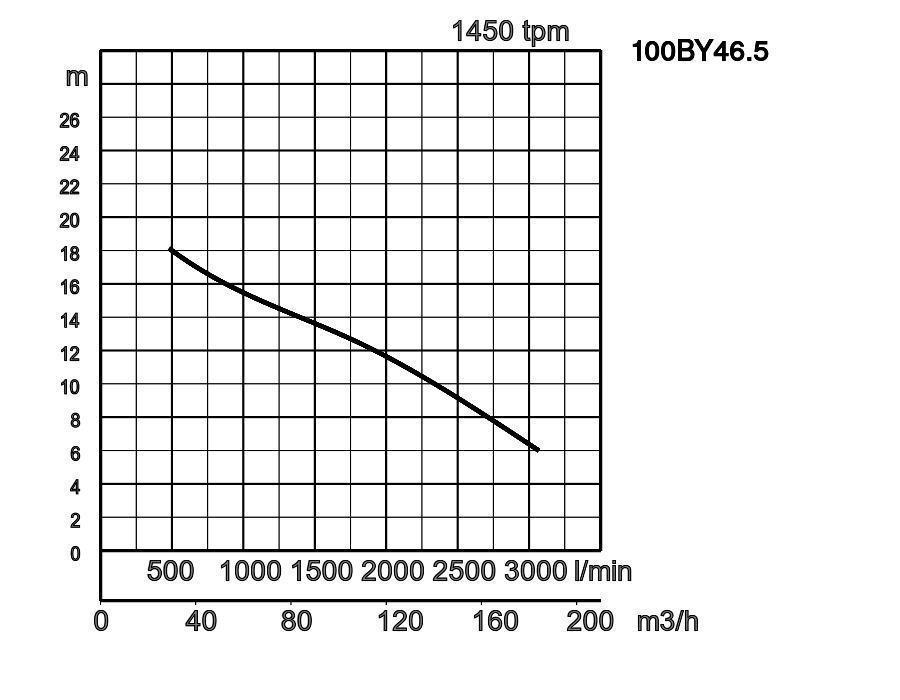

100BY46.5	TOS100BY46.5	9 print 100BY46.5_24.pdf	100	6,5	3	1450	18,0	3067	ster/driehoek	135,0	135,0	80

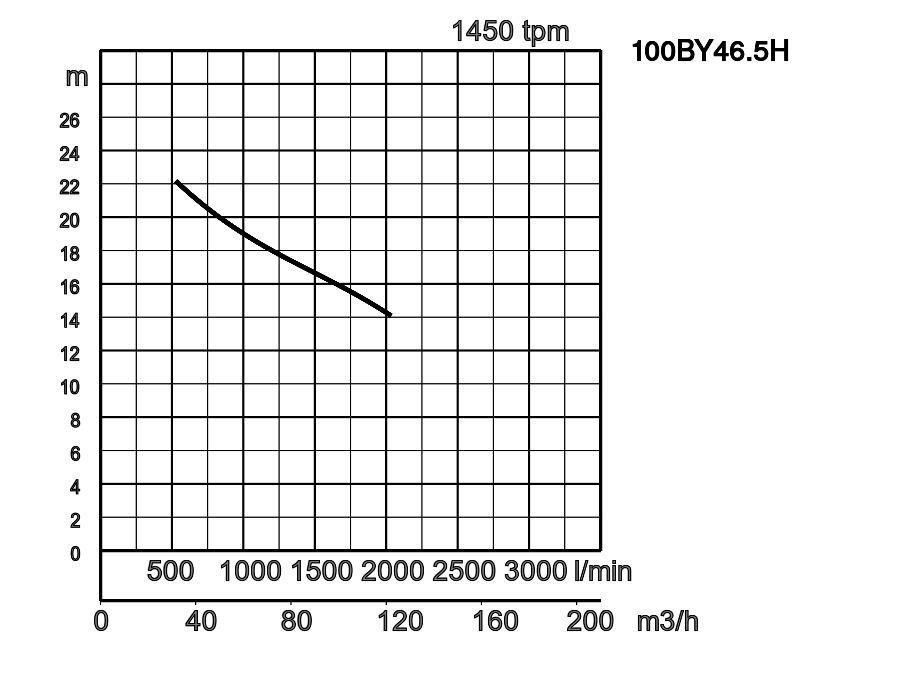

100BY46.5H	TOS100BY46.5H	10 print 100BY46.5H_24.pdf	100	6,5	3	1450	22,1	2033	ster/driehoek	142,2	142,2	80

ø persaansluiting			100mm
medium	temperatuur		0-40°C
medium	soort van de vloeistof		rioolwater
pomp	componenten	waaier	Eenkanaals waaier
		asafdichting	Dubbele mechanische asafdichting
		lagering	Kogellagers, afgedicht en onderhoudsvrij
	materiaal	waaier	Gietijzer GG25
		behuizing	Gietijzer GG25
		asafdichting	SiC, bovenzijde in oliebad
		Slijtagering	Brons
motor	smering		turbine olie (ISO VG32)
	fasen / voltage		3-fasen / 400V / 50Hz / direct on line, 3-fasen / 400V / 50Hz / ster-driehoek
	type, polen		inductiemotor, 4-polig, IP68
	isolatie		Isolatieklasse H
	thermische motorbeveiliging (ingebouwd)		thermische motorbeveiliging in wikkeling
	materiaal	behuizing	Gietijzer GG25
		As	Roestvrij staal EN-X14CrMoS17
		kabel	Rubber, H07RN8-F
persaansluiting			Flens DIN/ANSI DN100 (PN10)
optionele toebehoren			Voetbochtkoppeling "TOS" (bevestigingsconsole voor bovenkant geleidingsbuizen – voetbocht met pompkoppeling – hijsketting) / persbocht en pompvoeten voor de vrijstaande uitvoeringen

W1 : minimale waterdiepte

model	A	B	B1	C	C1	DN1	DN2	DN3	F1	F2	F3	G	H	J1
100BY41.3	517	360	200	305	145	100	100	4"	-	-	-	395	577	122
100BY42.6LL	554	360	200	305	145	100	100	4"	-	-	-	395	577	122
100BY42.6L	554	360	200	305	145	100	100	4"	-	-	-	395	577	122
100BY42.6	554	360	200	305	145	100	100	4"	-	-	-	395	577	122
100BY42.9	692	460	280	357	163	100	100	4"	-	-	-	395	656	122
100BY43.7	692	460	280	357	163	100	100	4"	-	-	-	395	656	122
100BY43.7H	692	460	280	357	163	100	100	4"	-	-	-	395	656	122
100BY45.0	765	460	280	357	163	100	100	4"	-	-	-	395	656	122
100BY46.5	765	460	280	357	163	100	100	4"	-	-	-	395	656	122
100BY46.5H	772	488	300	381	178	100	100	4"	-	-	-	395	677	122

Let op: persbocht, voetbochtkoppeling en pompvoeten zijn toebehoren en dienen separaat besteld te worden

model	A	B	B1	C	C1	D	DN1	DN2	E
100BY41.3	517	360	200	305	145	784	100	100	147
100BY42.6LL	554	360	200	305	145	784	100	100	147
100BY42.6L	554	360	200	305	145	784	100	100	147
100BY42.6	554	360	200	305	145	784	100	100	147
100BY42.9	692	460	280	357	163	884	100	100	140
100BY43.7	692	460	280	357	163	884	100	100	140
100BY43.7H	692	460	280	357	163	884	100	100	140
100BY45.0	765	460	280	357	163	884	100	100	140
100BY46.5	765	460	280	357	163	884	100	100	140
100BY46.5H	772	488	300	381	178	912	100	100	145

W1 : minimale waterdiepte
