Afvalwaterpomp voor gemeentelijk en industrieel afvalwater. De pompen zijn standaard uitgevoerd met een vochtsensor en een koelmantel en kunnen dus in zowel droge als vochtige putten worden geplaatst. Optioneel is een explosiebestendige versie beschikbaar.
| model | kleur pompgrafiek | persaansluiting mm | nominaal vermogen kW | fasen | tpm | opvoerhoogte max m | capaciteit max. l/min | startmethode | Droog gewicht kg * | vrije doorlaat ø mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| vrijstaand | met voetbocht en geleidingsbuizen | vrijstaand | met voetbocht en geleidingsbuizen | |||||||||

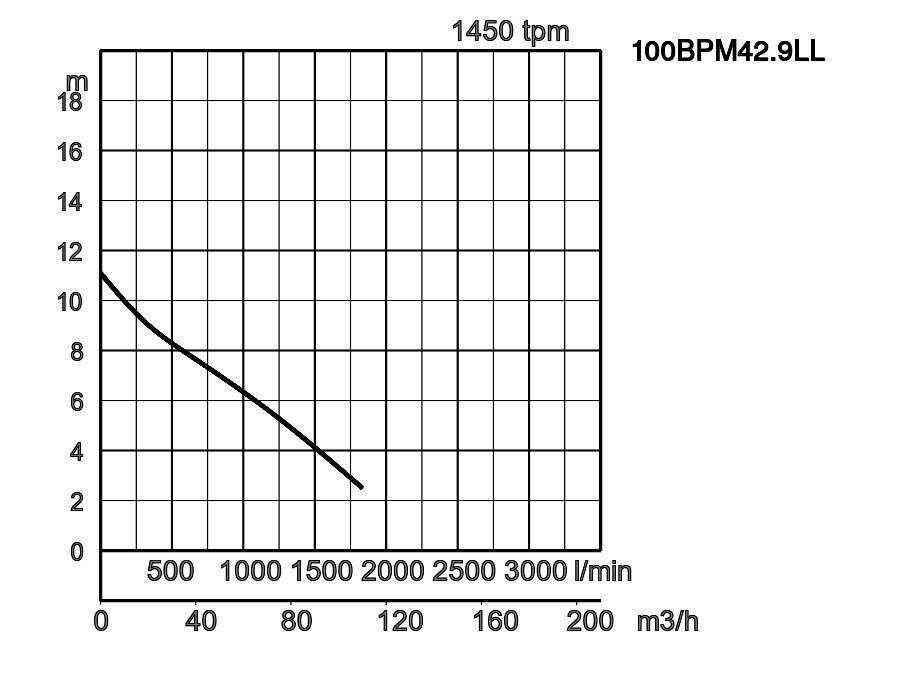

| 100BPM42.9LL | TOS100BPM42.9LL | 100 | 2,9 | 3 | 1450 | 11,1 | 1833 | direct | 130,0 | 130,0 | 80 | |

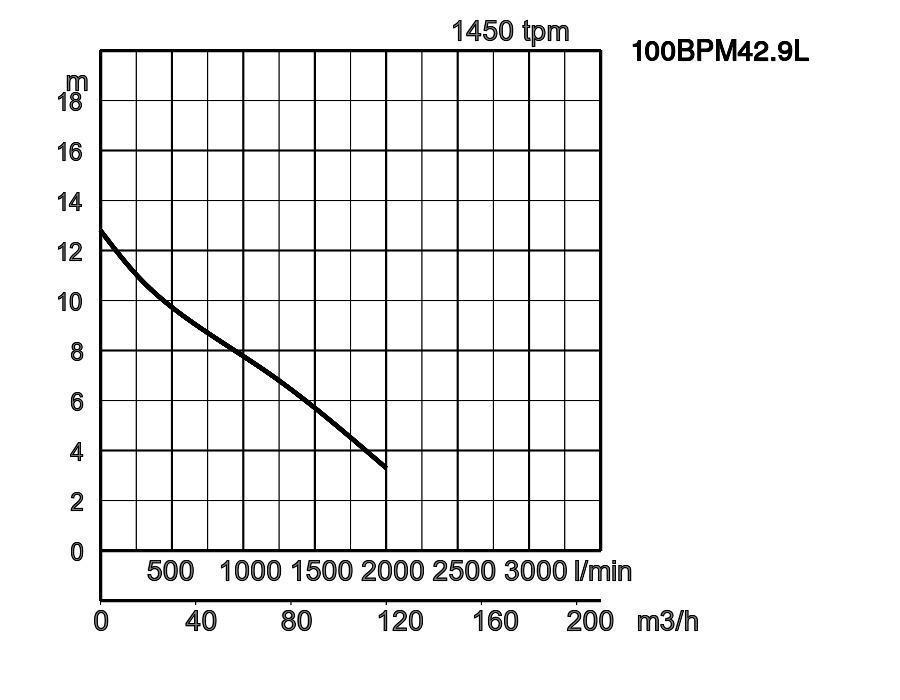

| 100BPM42.9L | TOS100BPM42.9L | 100 | 2,9 | 3 | 1450 | 12,8 | 2000 | direct | 130,0 | 130,0 | 80 | |

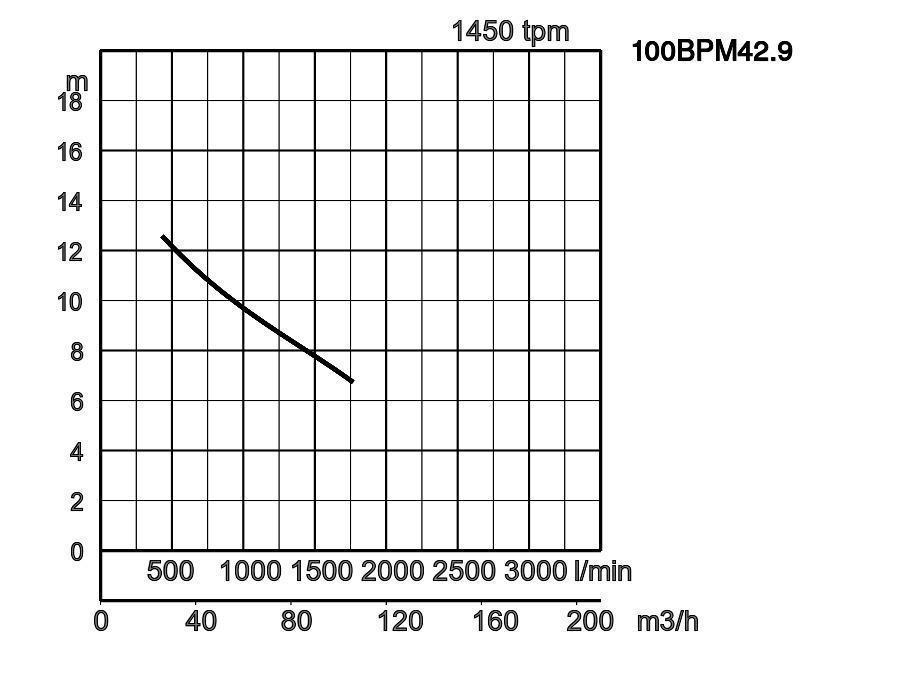

| 100BPM42.9 | TOS100BPM42.9 | 100 | 2,9 | 3 | 1450 | 12,4 | 1767 | direct | 135,0 | 135,0 | 80 | |

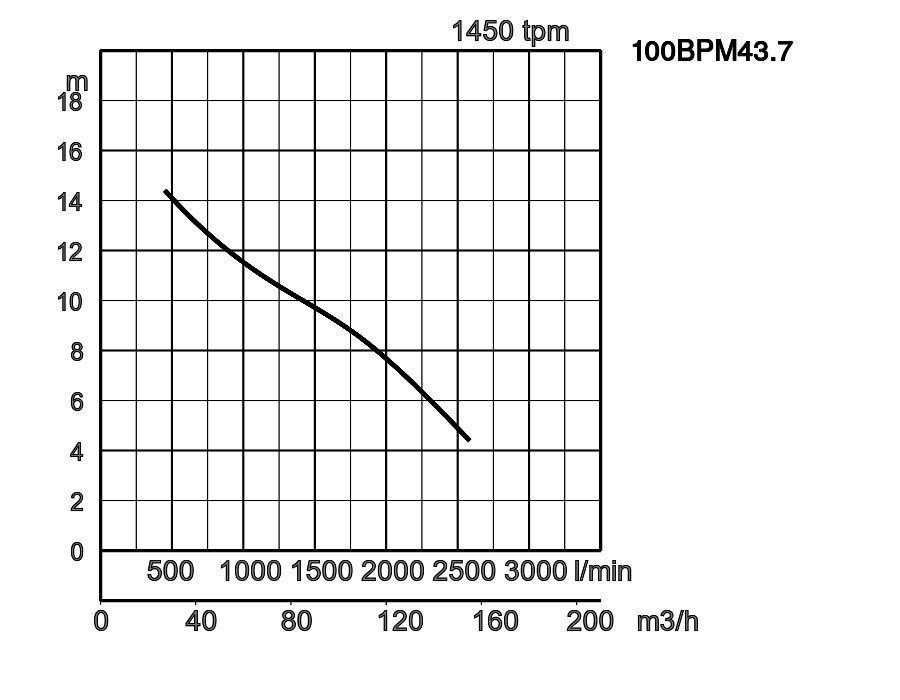

| 100BPM43.7 | TOS100BPM43.7 | 100 | 3,7 | 3 | 1450 | 14,4 | 2583 | ster/driehoek | 135,0 | 135,0 | 80 | |

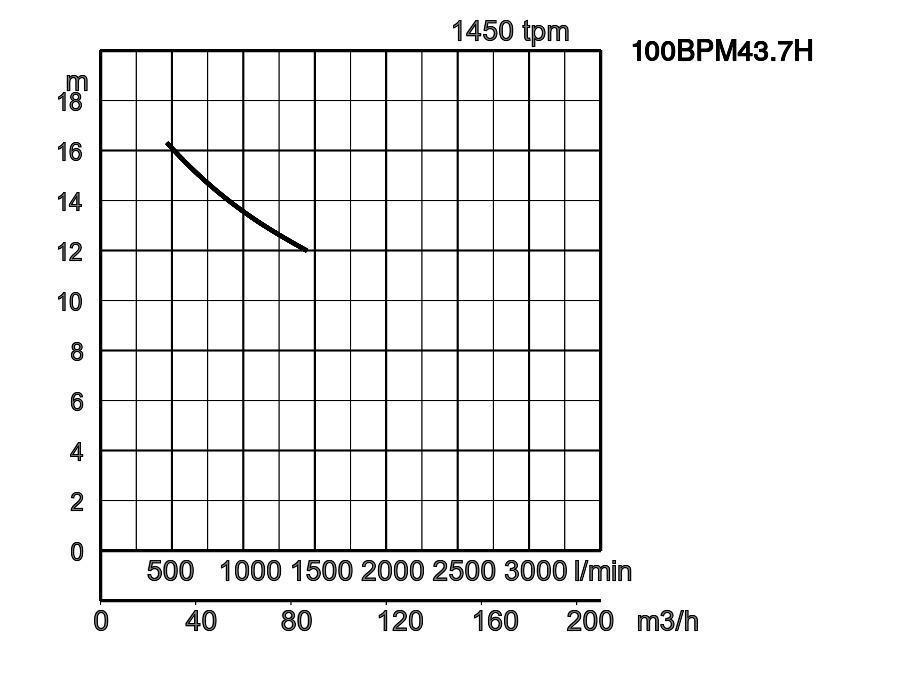

| 100BPM43.7H | TOS100BPM43.7H | 100 | 3,7 | 3 | 1450 | 16,1 | 1444 | ster/driehoek | 135,0 | 135,0 | 80 | |

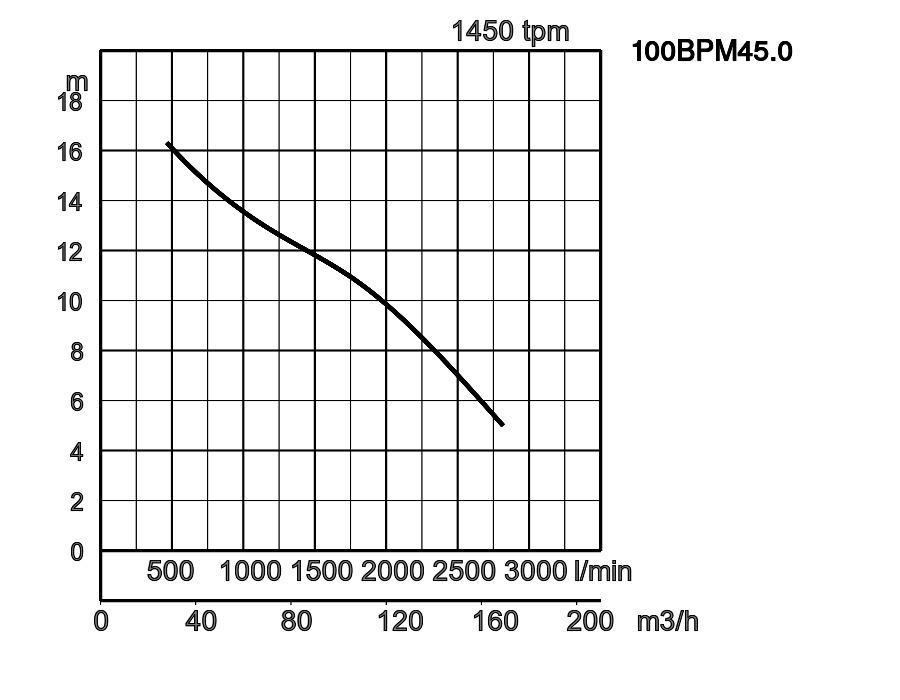

| 100BPM45.0 | TOS100BPM45.0 | 100 | 5,0 | 3 | 1450 | 16,1 | 2817 | ster/driehoek | 135,0 | 135,0 | 80 | |

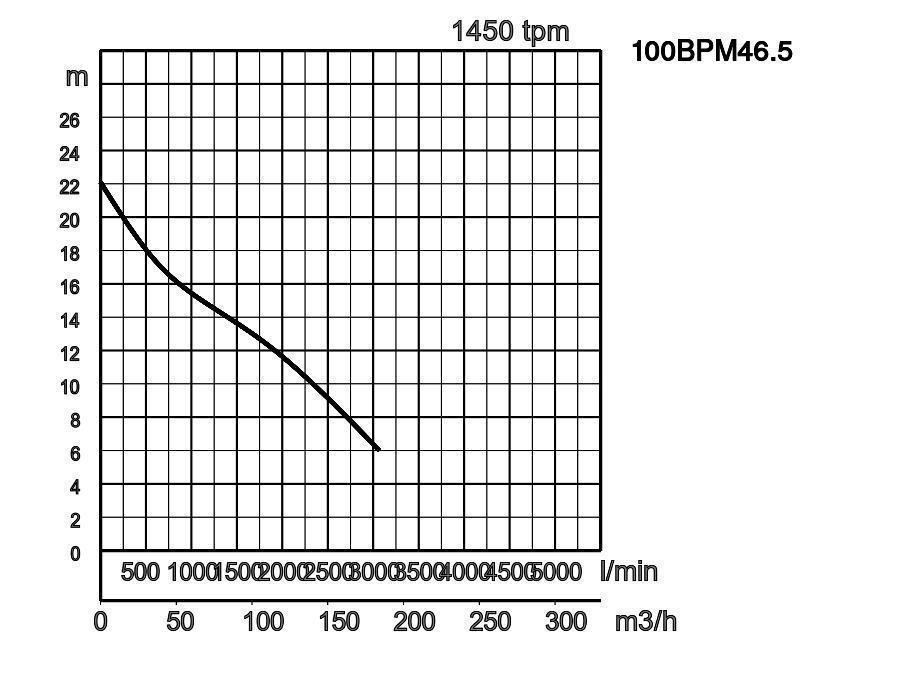

| 100BPM46.5 | TOS100BPM46.5 | 100 | 6,5 | 3 | 1450 | 22,1 | 3067 | ster/driehoek | 153,0 | 153,0 | 80 | |

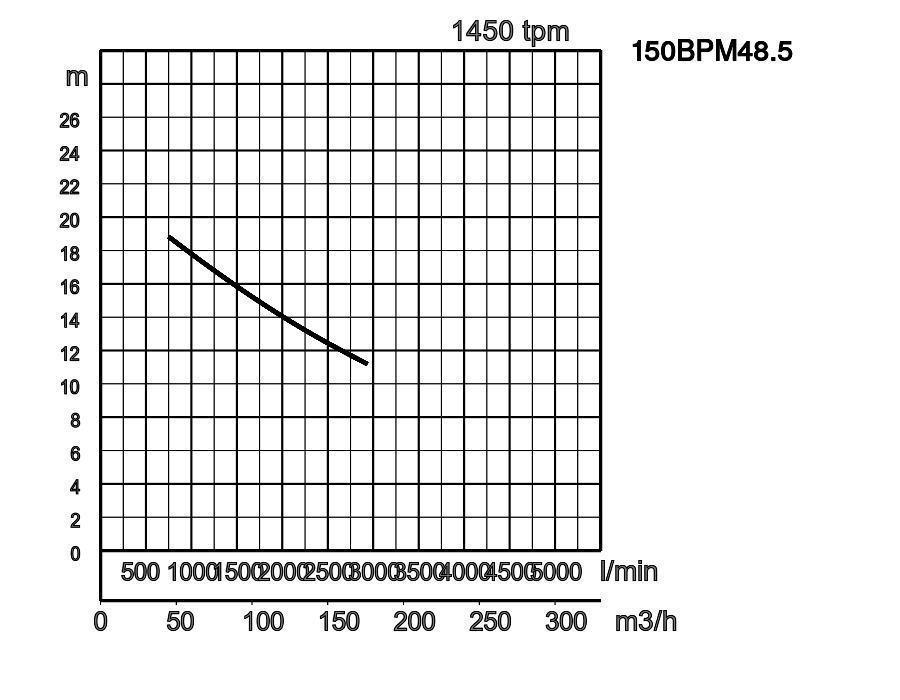

| 150BPM48.5 | TOS150BPM48.5 | 150 | 8,5 | 3 | 1450 | 18,3 | 2935 | ster/driehoek | 202,0 | 202,0 | 100 | |

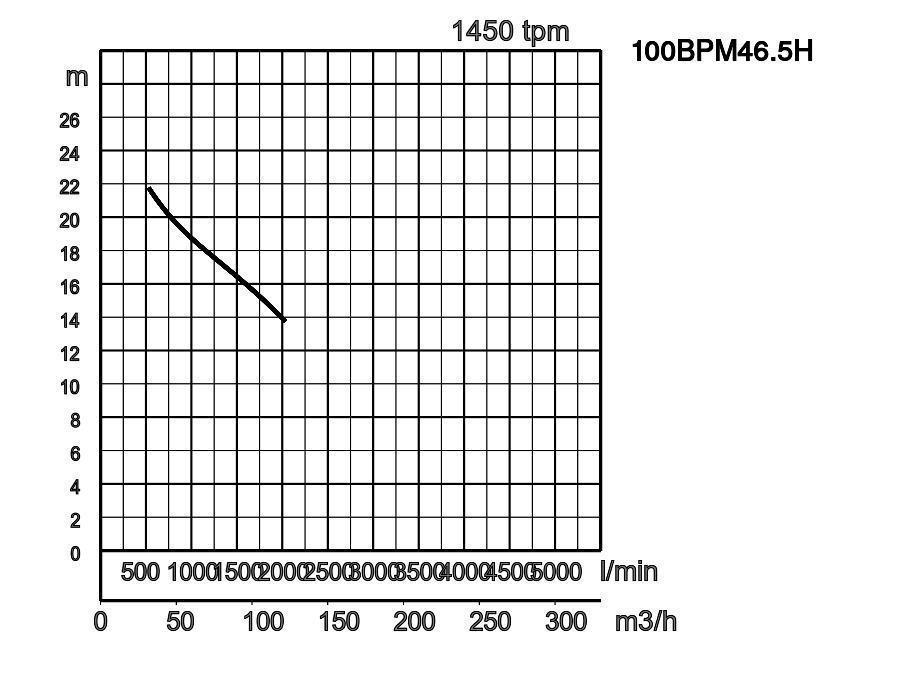

| 100BPM46.5H | TOS100BPM46.5H | 100 | 6,5 | 3 | 1450 | 21,1 | 2033 | ster/driehoek | 168,0 | 168,0 | 80 | |

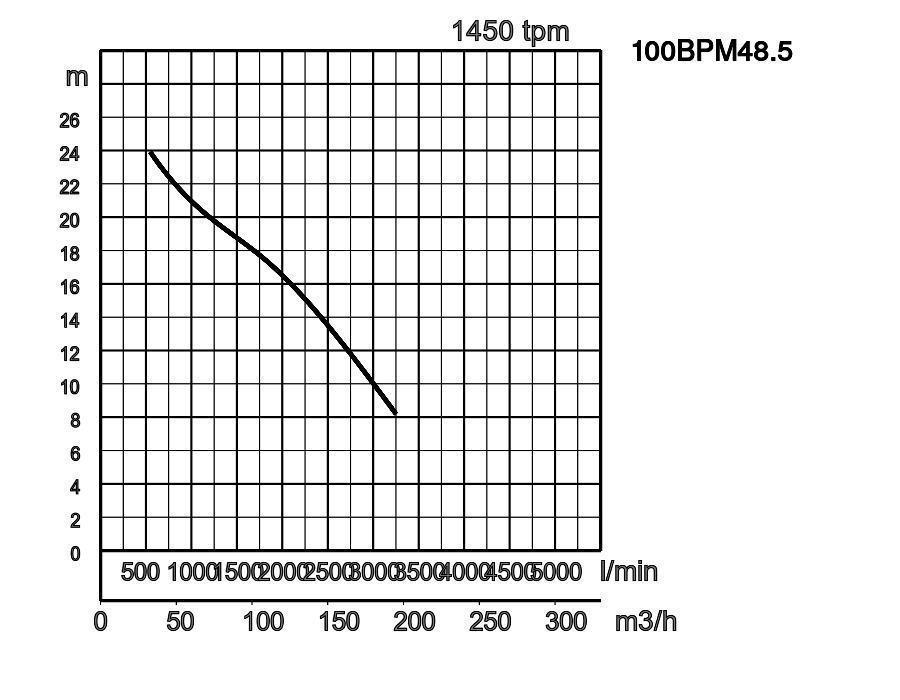

| 100BPM48.5 | TOS100BPM48.5 | 100 | 8,5 | 3 | 1450 | 23,9 | 3250 | ster/driehoek | 168,0 | 168,0 | 80 | |
| ø persaansluiting | 100mm, 150mm | |||
|---|---|---|---|---|
| medium | soort van de vloeistof | rioolwater | ||
| temperatuur | 0-40°C | |||
| pomp | componenten | waaier | Eenkanaals waaier | |
| asafdichting | Dubbele mechanische asafdichting | |||
| lagering | Kogellagers, afgedicht en onderhoudsvrij | |||
| materiaal | waaier | Gietijzer GG25 | ||
| behuizing | Gietijzer GG25 | |||
| asafdichting | SiC, bovenzijde in oliebad | |||
| Slijtagering | Brons | |||
| motor | thermische motorbeveiliging (ingebouwd) | thermische motorbeveiliging in wikkeling | ||
| isolatie | Isolatieklasse H | |||
| type, polen | inductiemotor, 4-polig, IP68 | |||
| fasen / voltage | 3-fasen / 400V / 50Hz / direct on line, 3-fasen / 400V / 50Hz / ster-driehoek | |||
| smering | turbine olie (ISO VG32) | |||
| materiaal | behuizing | Gietijzer GG25 | ||
| As | Roestvrij staal EN-X14CrMoS17 | |||
| kabel | Rubber, H07RN8-F | |||
| persaansluiting | Flens DIN/ANSI DN100 (PN10), Flens DIN/ANSI DN150 (PN10) | |||
| optionele toebehoren | Voetbochtkoppeling "TOS" (bevestigingsconsole voor bovenkant geleidingsbuizen – voetbocht met pompkoppeling – hijsketting) / persbocht en pompvoeten voor de vrijstaande uitvoeringen | |||
| model | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100BPM42.9LL | 714 | 360 | 200 | 315 | 155 | 100 | 100 | 4" | - | - | - | 395 | 577 | 122 |
| 100BPM42.9L | 714 | 360 | 200 | 315 | 155 | 100 | 100 | 4" | - | - | - | 395 | 577 | 122 |
| 100BPM42.9 | 720 | 460 | 280 | 357 | 163 | 100 | 100 | 4" | - | - | - | 395 | 656 | 122 |
| 100BPM43.7 | 720 | 460 | 280 | 357 | 163 | 100 | 100 | 4" | - | - | - | 395 | 656 | 122 |
| 100BPM43.7H | 720 | 460 | 280 | 357 | 163 | 100 | 100 | 4" | - | - | - | 395 | 656 | 122 |
| 100BPM45.0 | 720 | 460 | 280 | 357 | 163 | 100 | 100 | 4" | - | - | - | 395 | 656 | 122 |
| 100BPM46.5 | 790 | 460 | 280 | 357 | 163 | 100 | 100 | 4" | - | - | - | 395 | 656 | 122 |
| 150BPM48.5 | 861 | 610 | 370 | 467 | 209 | 150 | 150 | 6" | - | - | - | 450 | 967 | 273 |
| 100BPM46.5H | 803 | 488 | 300 | 381 | 178 | 100 | 100 | 4" | - | - | - | 395 | 677 | 122 |
| 100BPM48.5 | 803 | 488 | 300 | 381 | 178 | 100 | 100 | 4" | - | - | - | 395 | 677 | 122 |
| model | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 100BPM42.9LL | 714 | 360 | 200 | 315 | 155 | 784 | 100 | 100 | 147 |
| 100BPM42.9L | 714 | 360 | 200 | 315 | 155 | 784 | 100 | 100 | 147 |
| 100BPM42.9 | 720 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 100BPM43.7 | 720 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 100BPM43.7H | 720 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 100BPM45.0 | 720 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 100BPM46.5 | 790 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 150BPM48.5 | 861 | 610 | 370 | 467 | 209 | 1160 | 150 | 150 | 138 |
| 100BPM46.5H | 803 | 488 | 300 | 381 | 178 | 912 | 100 | 100 | 145 |
| 100BPM48.5 | 803 | 488 | 300 | 381 | 178 | 912 | 100 | 100 | 145 |
