4-polige motor, laagtoerig, vermindert de slijtage aanzienlijk.
U bevindt zich hier:
- Beginnen >
- België >
- Bouw >
- Tunnelconstructies >
- GSZ
GSZ | 3x400V / 50Hz
Downloads
| model | kleur pompgrafiek | persaansluiting mm | Motorvermogen kW | nominale stroom A | opvoerhoogte max m | capaciteit max. l/min | drooggewicht kg, zonder kabel | vrije doorlaat ø mm | drukweerstand | kabellengte m |
|---|---|---|---|---|---|---|---|---|---|---|

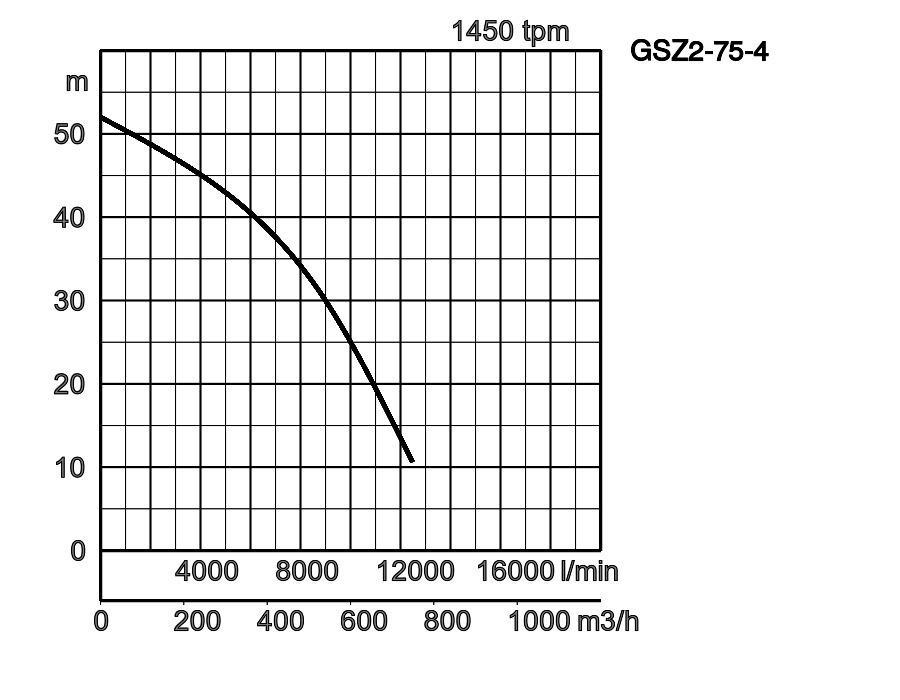

| GSZ2-75-4 | 10" | 75,0 | 146,0 | 52,0 | 12500 | 1140,0 | 25 | 20 | 20 | |

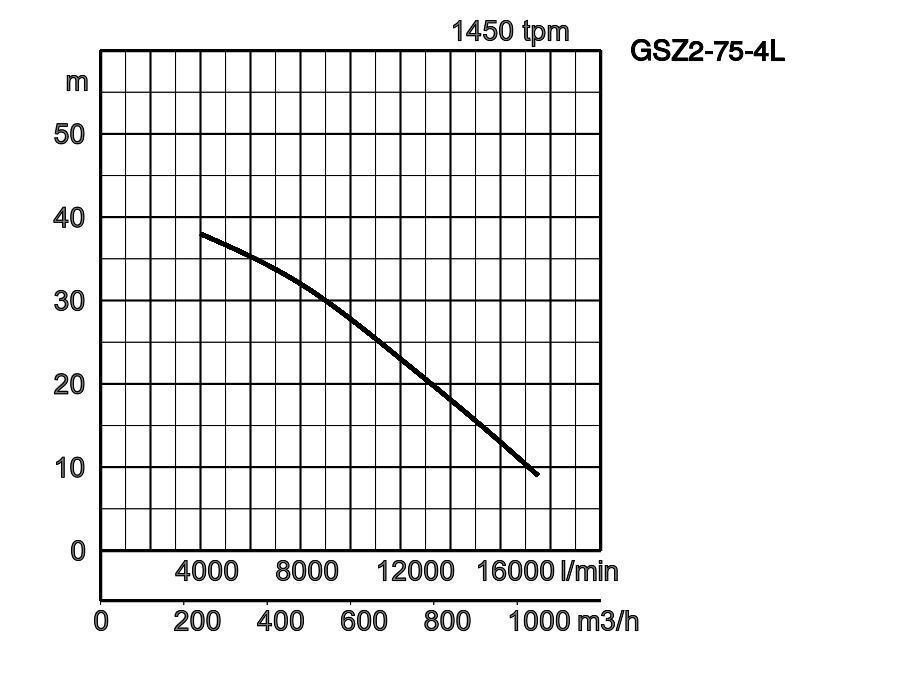

| GSZ2-75-4L | 10" | 75,0 | 146,0 | 38,0 | 17500 | 1200,0 | 25 | 20 | 20 |
GSZ2-75-4_24.pdf
| ø persaansluiting | 10" | |||
|---|---|---|---|---|
| medium | soort van de vloeistof | regenwater, zandhoudend water, grondwater | ||
| temperatuur | 0-40°C | |||
| pomp | componenten | waaier | Waaier gesloten model | |
| asafdichting | dubbele mechanische as-afdichting | |||
| lagering | Kogellagers, afgedicht en onderhoudsvrij | |||
| materiaal | waaier | gegoten roestvast staal DIN X5CrNi18-10, chroom gietijzer | ||
| behuizing | Gietijzer GG 20 EN-GJL-200 | |||
| asafdichting | siliciumcarbide, in oliebad | |||
| motor | thermische motorbeveiliging (ingebouwd) | thermische motorbeveiliging in wikkeling | ||
| smering | turbine olie (ISO VG32) | |||
| isolatie | isolatieklasse E | |||
| type, polen | inductiemotor, 4-polig, IP68 | |||
| fasen / voltage | 3-fasen / 400V / 50Hz / ster-driehoek | |||
| materiaal | behuizing | Gietijzer GG 20 EN-GJL-200 | ||
| As | roestvast staal EN-X30Cr13 | |||
| kabel | Rubber, NSSHÖU | |||
| persaansluiting | Flens JIS 10K | |||
afmetingen mm:
-
-
- GSZ2-75-4
- GSZ2-75-4L
W1 : minimale waterdiepte
| model | d | A | A1 | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| GSZ2-75-4 | 250 | 1050 | 850 | 655 | 708 | 1733 | 510 |
| GSZ2-75-4L | 250 | 1050 | 850 | 700 | 739 | 1778 | 730 |
Abrasieve en corrosieve toepassingen zorgen voor sterkere natuurlijke slijtage van bepaalde onderdelen. Laat u daarom adviseren door onze pompenadviseurs bij de keuze van uw Tsurumi.
