De KTV-serie wordt uit de modernste materialen vervaardigd, om maximale slijtvastheid bij een minimaal gewicht te realiseren.
Deze pomp is zowel inzetbaar op de bouwwerf als ook in een vaste opstelling.
KTVE | 3x400V / 50Hz
Downloads
| model | kleur pompgrafiek | persaansluiting mm | Motorvermogen kW | nominale stroom A | opvoerhoogte max m | capaciteit max. l/min | drooggewicht kg, zonder kabel | vrije doorlaat ø mm | drukweerstand | kabellengte m |
|---|---|---|---|---|---|---|---|---|---|---|

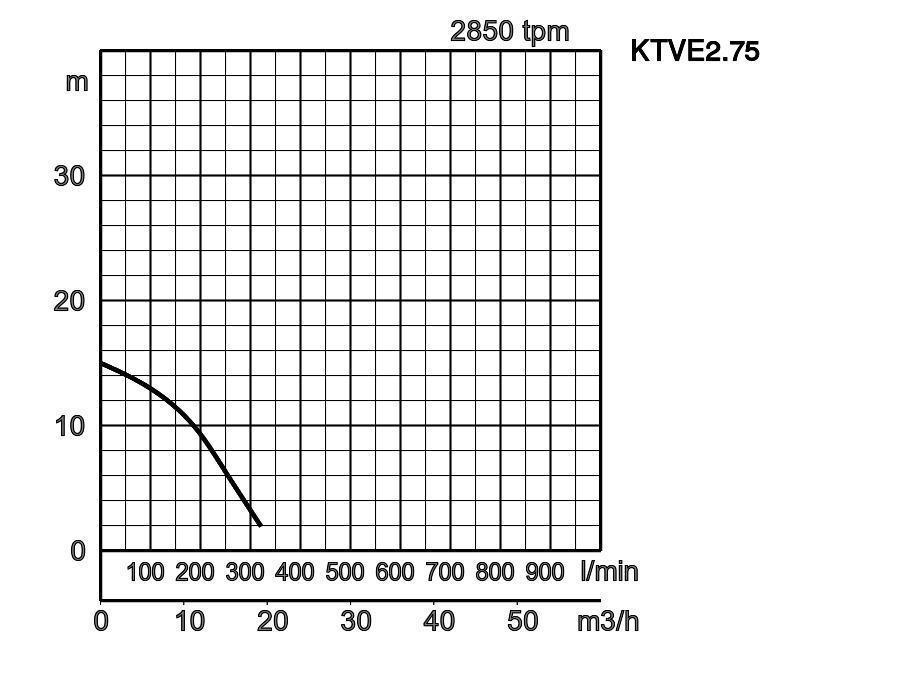

| KTVE2.75 | 2" | 0,75 | 1,8 | 15,0 | 320 | 12,7 | 6 | 10 | 10 | |

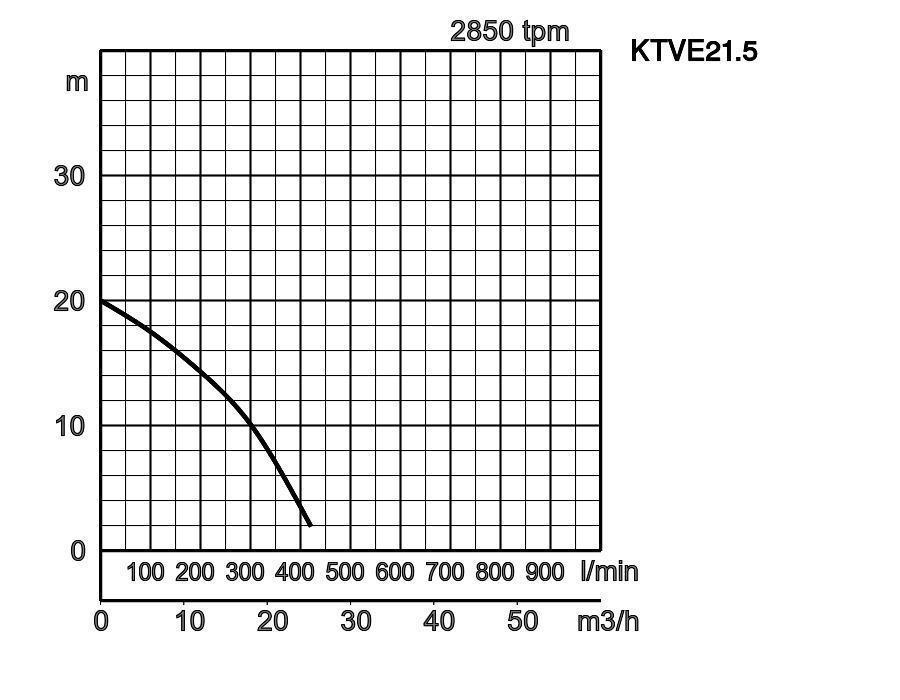

| KTVE21.5 | 2" | 1,5 | 3,3 | 20,0 | 420 | 22,0 | 8,5 | 25 | 20 | |

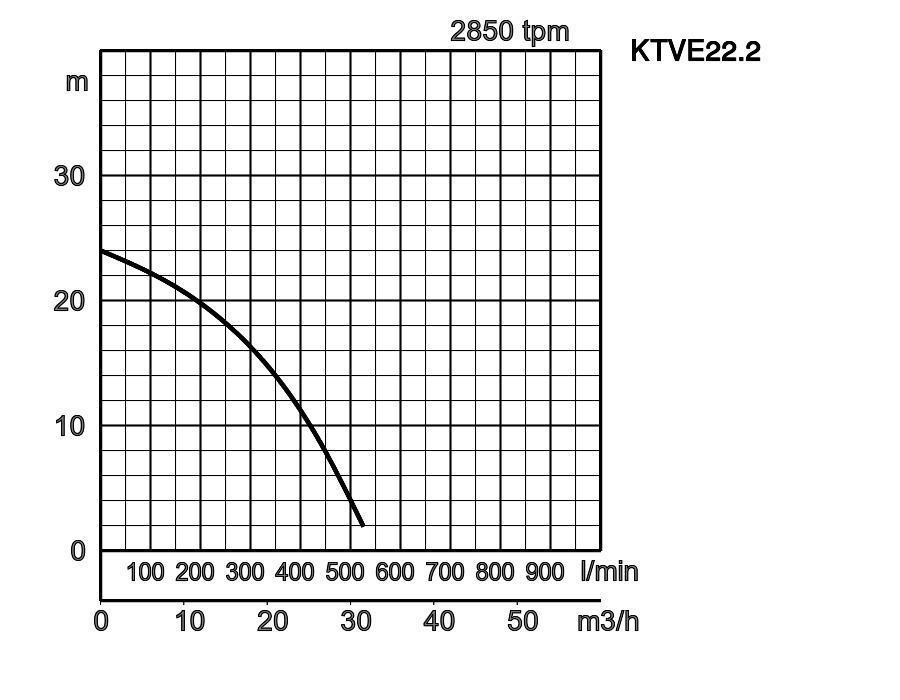

| KTVE22.2 | 2" | 2,2 | 4,3 | 24,0 | 525 | 25,0 | 8,5 | 25 | 20 | |

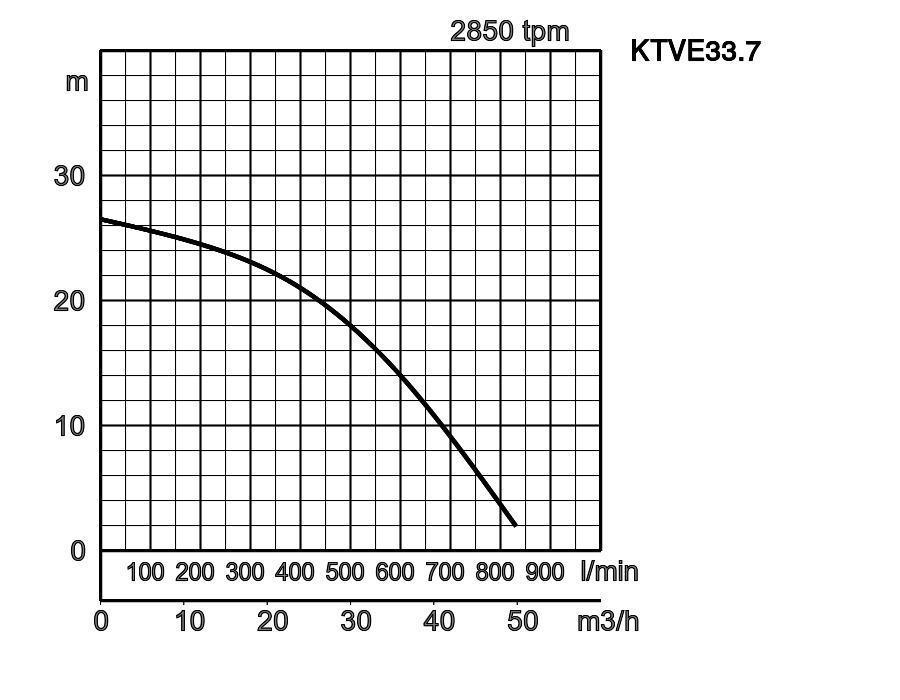

| KTVE33.7 | 3" | 3,7 | 7,4 | 26,5 | 830 | 40,0 | 8,5 | 25 | 20 | |

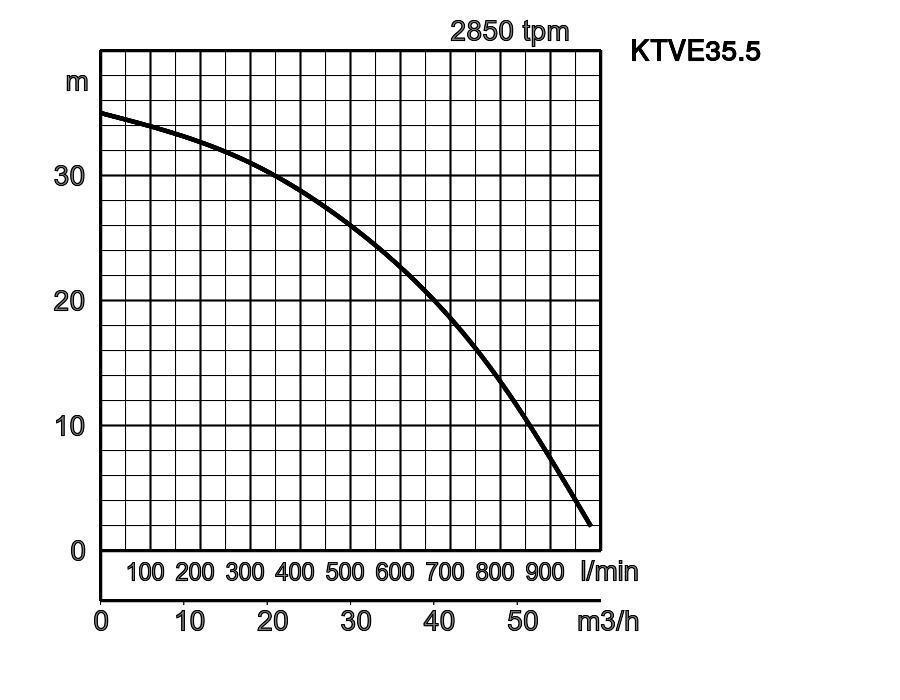

| KTVE35.5 | 3" | 5,5 | 11,0 | 35,0 | 980 | 52,0 | 8,5 | 25 | 20 |
KTVE2.75_24.pdf
| ø persaansluiting | 2", 3" | |||
|---|---|---|---|---|
| medium | temperatuur | 0-40°C | ||
| soort van de vloeistof | regenwater, zandhoudend water, grondwater | |||
| pomp | componenten | waaier | Semi-vortex waaier | |
| asafdichting | dubbele mechanische as-afdichting | |||
| lagering | Kogellagers, afgedicht en onderhoudsvrij | |||
| materiaal | waaier | Polyurethaan, nodulair gietijzer EN-GJS-700-2 | ||
| behuizing | Synthetisch rubber | |||
| asafdichting | siliciumcarbide, in oliebad | |||
| motor | thermische motorbeveiliging (ingebouwd) | bi-metaal schakelaar | ||
| smering | turbine olie (ISO VG32) | |||
| isolatie | isolatieklasse E | |||
| type, polen | inductiemotor, 2-polig, IP68 | |||
| fasen / voltage | 3-fasen / 400V / 50Hz / direct on line | |||
| materiaal | behuizing | hogedrukgegoten aluminium | ||
| As | roestvast staal EN-X30Cr13, roestvast staal EN-X6Cr13 | |||
| kabel | Rubber, NSSHÖU | |||
| persaansluiting | aansluiting met schroefdraad / slangpilaar | |||
afmetingen mm:
-
-
- KTVE21.5
- KTVE22.2
- KTVE33.7
-
-
- KTVE2.75
-
-
- KTVE35.5
W1 : minimale waterdiepte
| model | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| KTVE2.75 | 200 | 155 | 401 | 329 | 200 | 417 | 234 |
| KTVE21.5 | 240 | 187 | 482 | 400 | 240 | 486 | 265 |
| KTVE22.2 | 240 | 187 | 482 | 400 | 240 | 486 | 265 |
| KTVE33.7 | 285 | 211 | 585 | 462 | 285 | 585 | 327 |
| KTVE35.5 | - | 229 | 620 | 497 | 300 | 620 | 357 |
Abrasieve en corrosieve toepassingen zorgen voor sterkere natuurlijke slijtage van bepaalde onderdelen. Laat u daarom adviseren door onze pompenadviseurs bij de keuze van uw Tsurumi.
