Krachtige slurrypomp op basis
van de KTZ-serie. slijtvast,
lange standtijd.
KTD | 3x400V / 50Hz

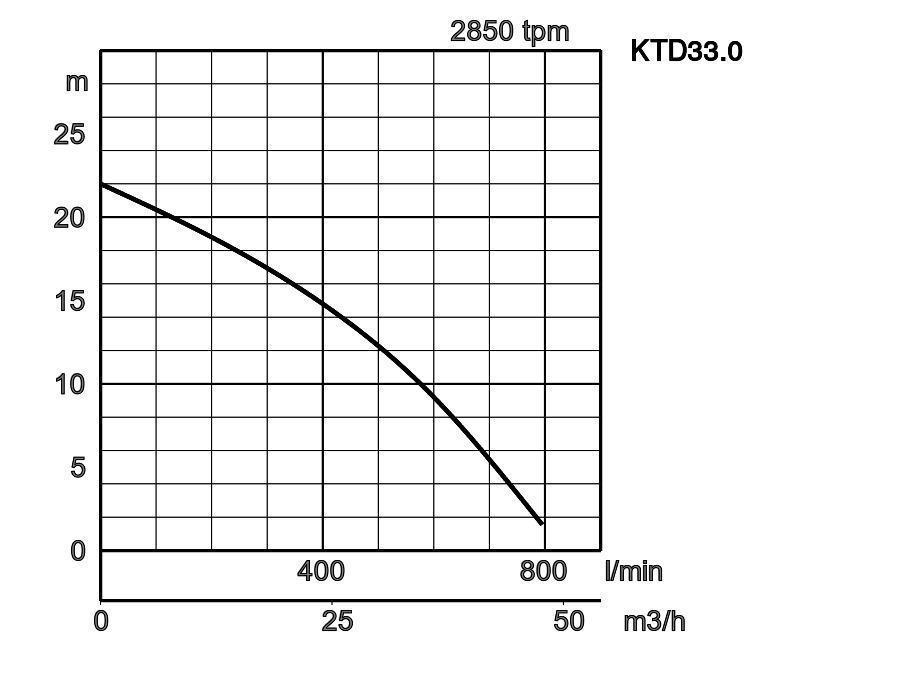

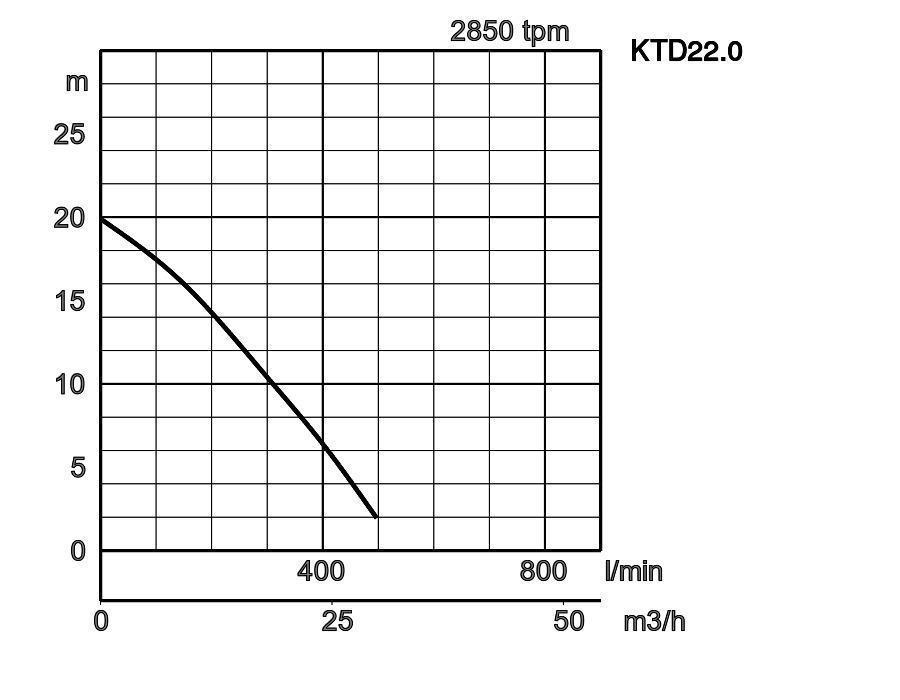

| model | kleur pompgrafiek | persaansluiting mm | Motorvermogen kW | nominale stroom A | opvoerhoogte max m | capaciteit max. l/min | drooggewicht kg, zonder kabel | vrije doorlaat ø mm | drukweerstand | kabellengte m |
|---|---|---|---|---|---|---|---|---|---|---|
| KTD22.0 | 2" | 2,0 | 4,5 | 19,9 | 496 | 38,0 | 10 | 25 | 20 | |
| KTD33.0 | 3" | 3,0 | 6,5 | 22,0 | 794 | 65,0 | 10 | 25 | 20 |
KTD22.0_24.pdf
| ø persaansluiting | 2", 3" | |||
|---|---|---|---|---|
| medium | temperatuur | 0-40°C | ||
| soort van de vloeistof | modder, slib, zandhoudend water en/of bentoniet | |||
| pomp | componenten | waaier | Waaier semi-open model | |
| asafdichting | dubbele mechanische as-afdichting | |||
| lagering | Kogellagers, afgedicht en onderhoudsvrij | |||
| materiaal | waaier | chroom gietijzer | ||
| behuizing | Gietijzer GG 20 EN-GJL-200 | |||
| zuigdeksel | nodulair gietijzer EN-GJS-500-7 | |||
| asafdichting | siliciumcarbide, in oliebad | |||
| motor | smering | turbine olie (ISO VG32) | ||
| fasen / voltage | 3-fasen / 400V / 50Hz / direct on line | |||
| type, polen | inductiemotor, 2-polig, IP68 | |||
| thermische motorbeveiliging (ingebouwd) | bi-metaal schakelaar | |||
| isolatie | isolatieklasse F | |||
| materiaal | behuizing | Gietijzer GG 20 EN-GJL-200 | ||
| As | roestvast staal EN-X30Cr13 | |||
| kabel | Rubber, NSSHÖU | |||
| persaansluiting | aansluiting met schroefdraad / slangpilaar | |||
afmetingen mm:
-
-
- KTD22.0
- KTD33.0
W1 : minimale waterdiepte
| model | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| KTD22.0 | 235 | 173 | 550 | 442 | 221 | 519 | 140 |
| KTD33.0 | 297 | 222 | 644 | 521 | 266 | 654 | 160 |
Abrasieve en corrosieve toepassingen zorgen voor sterkere natuurlijke slijtage van bepaalde onderdelen. Laat u daarom adviseren door onze pompenadviseurs bij de keuze van uw Tsurumi.
