L'eiettore sommergibile è composto da una pompa B ed un sistema tubo venturi con un diffusore finale
Sei qui:
BER | 400V / 50Hz

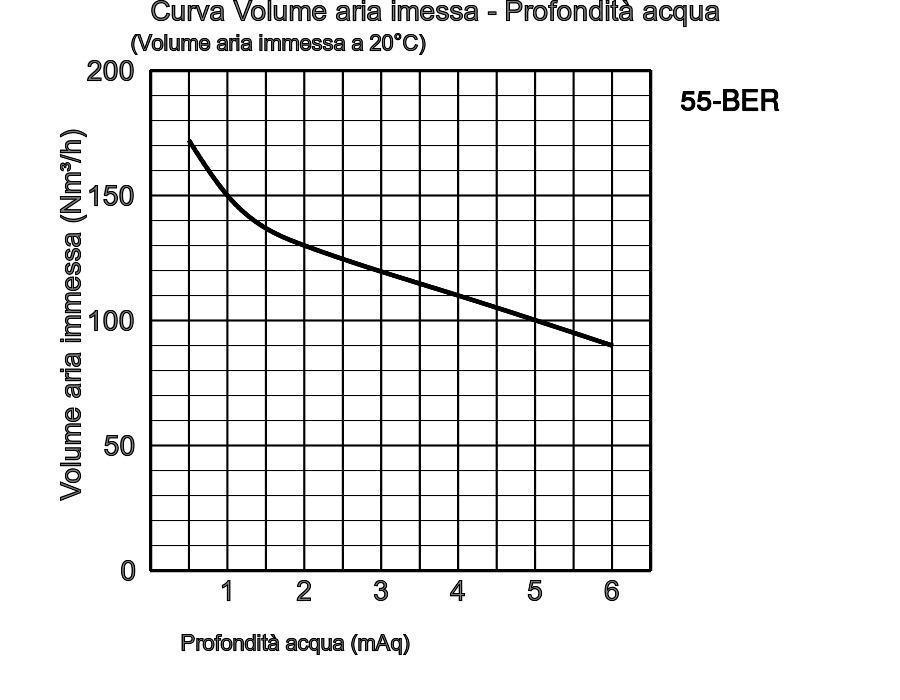

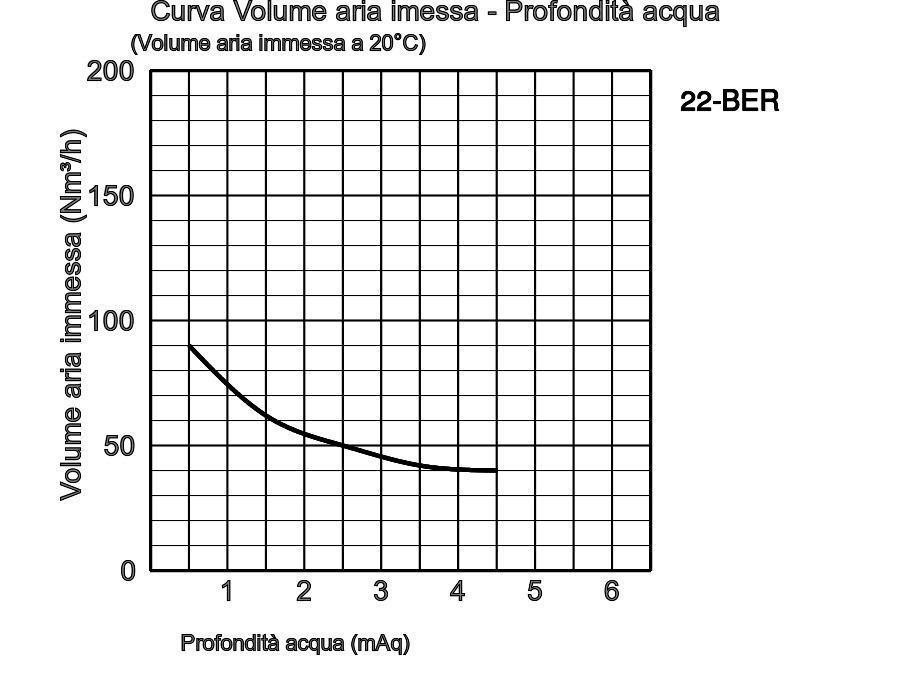

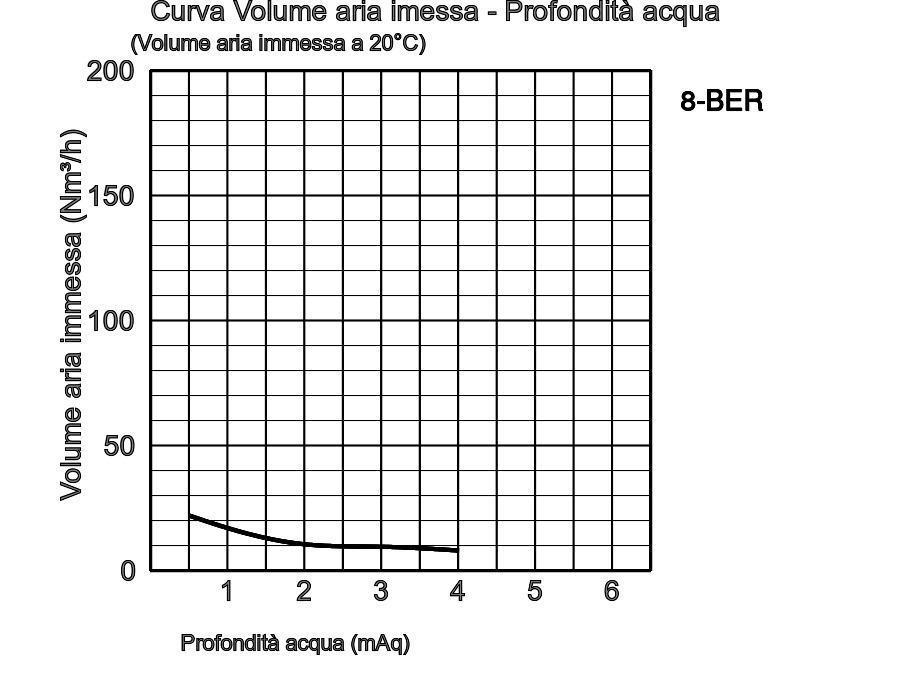

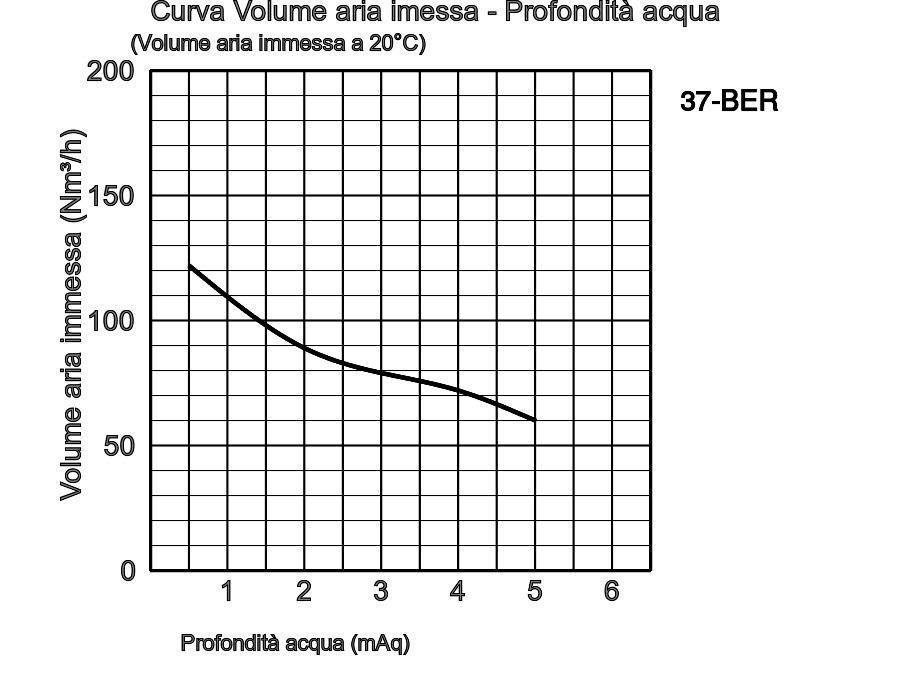

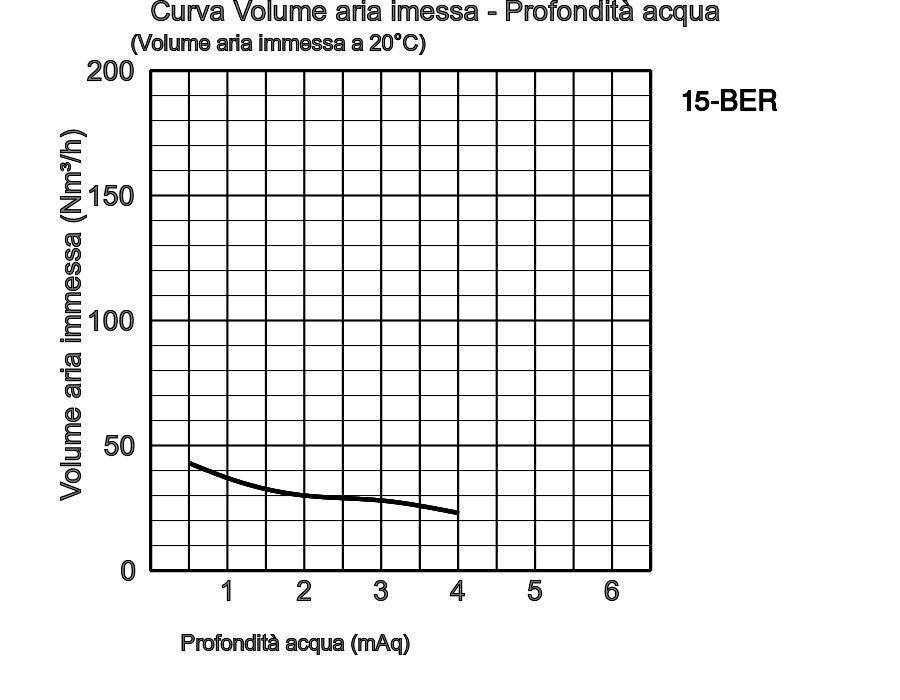

| Diametro tubo aria mm | Modello | Colore curva prestazione | Potenza Motore kW | Fasi | r.p.m. | Avviamento | dimensioni vasca | Peso a secco kg * | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Installaz. standard | con guide supporto | l. max. m | larghezza max. m | Prof. max. m | Installaz. standard | con guide supporto | ||||||
| 25 | 8-BER | TOS-8BER | 0,75 | 3 | 2850 | diretto | 3,0 | 2,0 | 4,0 | 28,0 | 23,0 | |
| 32 | 15-BER | TOS-15BER | 1,5 | 3 | 2850 | diretto | 4,0 | 3,5 | 4,0 | 43,0 | 34,0 | |
| 50 | 22-BER | TOS-22BER | 2,2 | 3 | 1450 | diretto | 5,0 | 5,0 | 4,5 | 75,0 | 61,0 | |
| 50 | 37-BER | TOS-37BER | 3,7 | 3 | 1450 | diretto | 6,0 | 6,0 | 5,0 | 91,0 | 77,0 | |
| 50 | 55-BER | TOS-55BER | 5,5 | 3 | 1450 | diretto | 7,0 | 7,0 | 6,0 | 149,0 | 132,0 | |
8-BER_4.pdf
| ø Ingresso aria | 25mm, 32mm, 50mm | |||
|---|---|---|---|---|
| Pompaggio liquido | Tipo di fluido | scarichi municipali, scarichi di industria alimentare | ||
| Temperatura | 0-40°C | |||
| Pompa | Componenti | Girante | Girante anti intasamento | |
| Tenuta meccanica | Doppia tenuta meccanica | |||
| Cuscinetti | Cuscinetti a sfera schermati | |||
| Materiale | Girante | Ghisa grigia EN-GJL-200 | ||
| Chiocciola | Ghisa grigia EN-GJL-200 | |||
| Piastra di usura | Ghisa grigia EN-GJL-200 | |||
| Diffuser | Acciaio DIN1.0040 rivestito in nylon | |||
| Tenuta meccanica | Carburo di silicio in bagno d'olio | |||
| Motore | Fase / Voltaggio | trifase / 400V / 50Hz / avviamento diretto | ||
| Protezione motore (incorporata) | Interruttore termico interno | |||
| Tipo, Poli | Motore ad induzione, 2 poli, Motore ad induzione, 4 poli | |||
| Isolamento | Classe di isolamento E, Classe di isolamento F | |||
| Lubrificazione | Olio lubrificante (ISO VG32) | |||
| Materiale | Chiocciola | Ghisa grigia EN-GJL-150 | ||
| Albero | Acciaio inossidabile EN-X6Cr13, Acciaio inossidabile EN-X30Cr13 | |||
| Cavo | Gomma, NSSHÖU | |||
| connessione tubo aria | Flangia con filetto interno | |||
Dimensioni in mm:
-
-
- 8-BER
- 15-BER
- 22-BER
- 37-BER
- 55-BER
W1 : livello minimo aspirazione
| Modello | A | A1 | A2 | D | D1 | D2 | H | H1 | H2 |
|---|---|---|---|---|---|---|---|---|---|
| 8-BER | 674 | 377 | 297 | 194 | 150 | 180 | 464 | 195 | 150 |
| 15-BER | 895 | 537 | 358 | 222 | 150 | 180 | 562 | 224 | 159 |
| 22-BER | 1158 | 687 | 471 | 317 | 220 | 260 | 679 | 312 | 232 |
| 37-BER | 1158 | 687 | 471 | 317 | 220 | 260 | 753 | 312 | 232 |
| 55-BER | 1415 | 861 | 554 | 391 | 220 | 260 | 942 | 341 | 256 |
Curva di scarico, piede di accoppiamento e piedini di supporto sono accessori e sono da ordinare separatamente
dimensioni mm - installazione con TOS:
| Modello | A1 | A2 | A3 | A6 | D1 | D2 | H | M1 | M2 |
|---|---|---|---|---|---|---|---|---|---|
| 8-BER | 288 | 97 | 238 | 289 | 97 | 97 | 514 | 500 | 400 |
| 15-BER | - | - | - | - | - | - | - | - | - |
| 22-BER | 462 | 154 | 367 | 546 | 150 | 167 | 768 | 700 | 450 |
| 37-BER | 462 | 154 | 367 | 546 | 150 | 167 | 768 | 700 | 450 |
| 55-BER | 517 | 194 | 422 | 711 | 188 | 203 | 1006 | 750 | 500 |
-
-
- 8-BER
- 15-BER
- 22-BER
- 37-BER
- 55-BER
W1 : livello minimo aspirazione
| tubo aria mm | T1 | T2 | T3 | T4 | T5 | T6 | T7 | T8 | T9 | T10 | T11 | B1 | B2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25mm | 230 | 245 | 70 | 70 | 110 | 170 | 25 | 50 | 49 | 53 | 50 | 238 | 200 |
| 32mm | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 50mm | 230 | 245 | 70 | 70 | 110 | 170 | 25 | 50 | 49 | 53 | 50 | 238 | 200 |
