La pompa UT è dotata di una girante vortex e ampia chiocciola interna, evitando intasamento da rifiuti e di materia solida.
Sei qui:
UT | 230V / 400V / 50Hz
| Modello | Colore curva prestazione | Scarico mm | Potenza Motore kW | Fasi | r.p.m. | Prevalenza max. m | Portata max. l/min | Avviamento | Peso a secco kg * | Passaggio girante mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Installaz. standard | con guide supporto | Installaz. standard | con guide supporto | |||||||||

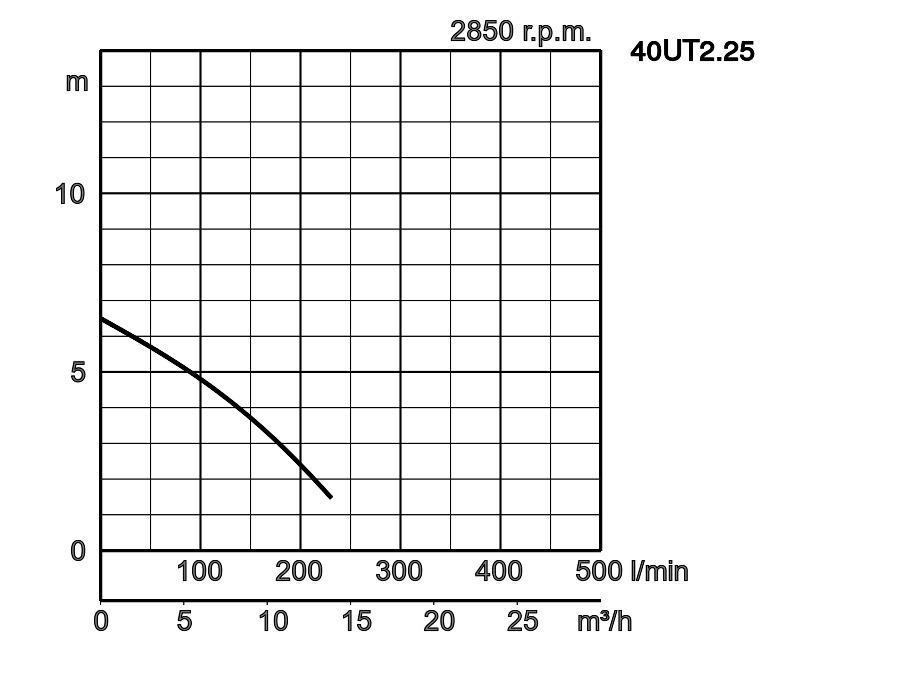

| 40UT2.25 | opzionale | 40 | 0,25 | 3 | 2850 | 6,5 | 230 | diretto | 13,5 | - | 35 | |
| 40UT2.25S | opzionale | 40 | 0,25 | 1 | 2850 | 6,5 | 230 | diretto | 14,0 | - | 35 | |

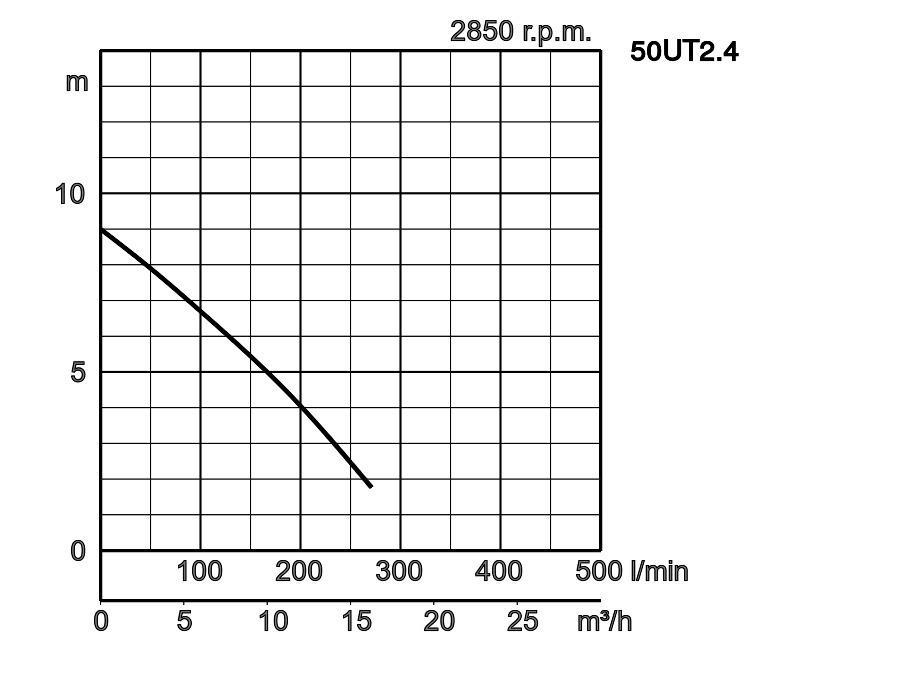

| 50UT2.4 | opzionale | 50 | 0,4 | 3 | 2850 | 9,0 | 270 | diretto | 13,5 | - | 35 | |
| 50UT2.4S | opzionale | 50 | 0,4 | 1 | 2850 | 9,0 | 270 | diretto | 14,0 | - | 35 | |

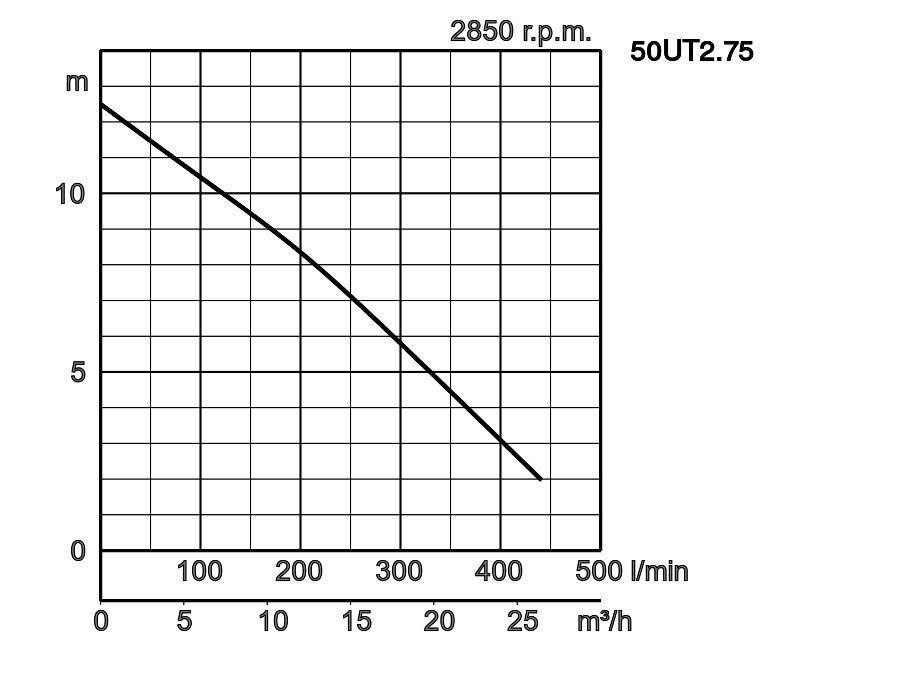

| 50UT2.75 | opzionale | 50 | 0,75 | 3 | 2850 | 12,5 | 440 | diretto | 16,0 | - | 35 | |
| 50UT2.75S | opzionale | 50 | 0,75 | 1 | 2850 | 12,5 | 440 | diretto | 17,0 | - | 35 | |
40UT2.25_4.pdf
| ø Scarico mm | 40mm, 50mm | |||
|---|---|---|---|---|
| Pompaggio liquido | Tipo di fluido | scarichi municipali e acque con presenza di corpi solidi | ||
| Temperatura | 0-40°C | |||
| Pompa | Componenti | Girante | Girante vortex | |
| Tenuta meccanica | Doppia tenuta meccanica | |||
| Cuscinetti | Cuscinetti a sfera schermati | |||
| Materiale | Girante | Plastica | ||
| Chiocciola | Ghisa grigia EN-GJL-200 | |||
| Tenuta meccanica | Carburo di silicio in bagno d'olio | |||
| Motore | Protezione motore (incorporata) | Interruttore termico interno | ||
| Lubrificazione | Olio lubrificante (ISO VG32) | |||
| Tipo, Poli | Motore ad induzione, 2 poli | |||
| Isolamento | Classe di isolamento E | |||
| Fase / Voltaggio | Monofase 230V / 50Hz, trifase / 400V / 50Hz / avviamento diretto | |||
| Materiale | Chiocciola | Ghisa grigia EN-GJL-150 | ||
| Albero | Acciaio inossidabile EN-X6Cr13 | |||
| Cavo | Gomma, 10m H07RN-F | |||
| Connessione di scarico | Flangia filettata interno JIS 10K | |||
| Accessori opzionali | Piede di accoppiamento "TOK" per piccole pompe | |||
Dimensioni in mm:
-
-
- 40UT2.25S
- 40UT2.25
- 50UT2.4
- 50UT2.4S
- 50UT2.75
- 50UT2.75S
W1 : livello minimo aspirazione
| Modello | A | A4 | B | D | FL1 | FL2 | H | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|
| 40UT2.25 | 239 | 205 | 101 | 161 | - | - | 350 | 110 | 300 |
| 40UT2.25S | 239 | 205 | 101 | 161 | - | - | 350 | 110 | 300 |
| 50UT2.4 | 242 | 205 | 101 | 161 | - | - | 350 | 110 | 300 |
| 50UT2.4S | 242 | 205 | 101 | 161 | - | - | 350 | 110 | 300 |
| 50UT2.75 | 242 | 205 | 101 | 161 | - | - | 406 | 110 | 350 |
| 50UT2.75S | 242 | 205 | 101 | 161 | - | - | 406 | 110 | 350 |
Curva di scarico, piede di accoppiamento e piedini di supporto sono accessori e sono da ordinare separatamente
