Pompa da acque nere dotata di girante Vortex e ampia chiocciola. Questa costruzione previene l'intasamento da parte di corpi grossi o fibrosi. Le pompe sono dotate di base di un rilevatore di umidità e di una camicia di raffreddamento e, pertanto, possono essere posizionate in modo pratico su installazioni a secco e sommerse. Disponibile versione antideflagrante.
| Modello | Colore curva prestazione | Scarico mm | Potenza Motore kW | Fasi | r.p.m. | Prevalenza max. m | Portata max. l/min | Avviamento | Peso a secco kg * | Passaggio girante mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Installaz. standard | con guide supporto | Installaz. standard | con guide supporto | |||||||||

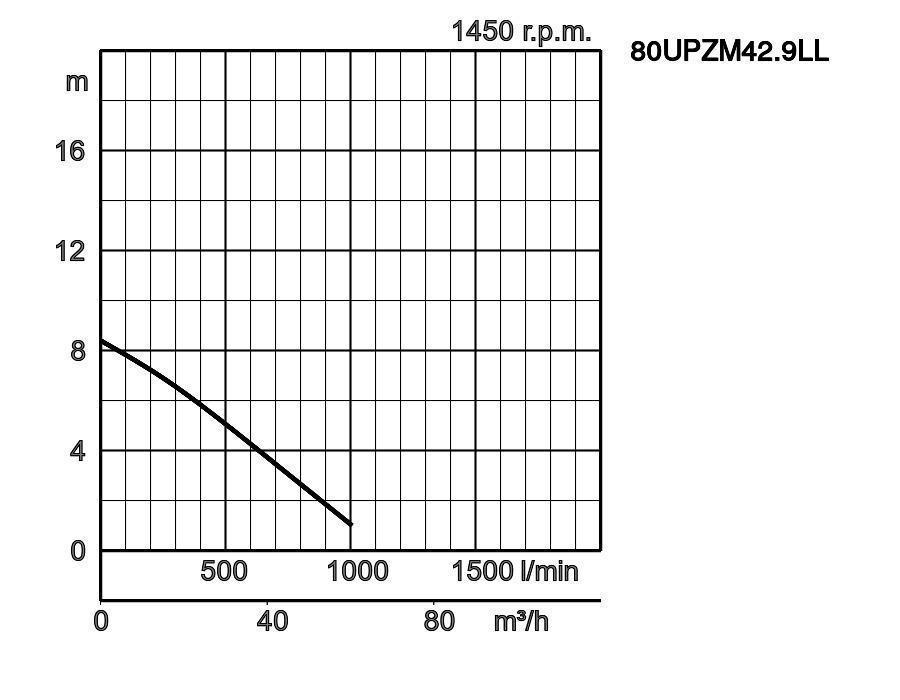

| 80UPZM42.9LL | TOS80UPZM42.9LL | 80 | 2,9 | 3 | 1450 | 8,4 | 1005 | diretto | 121,0 | 121,0 | 80 | |

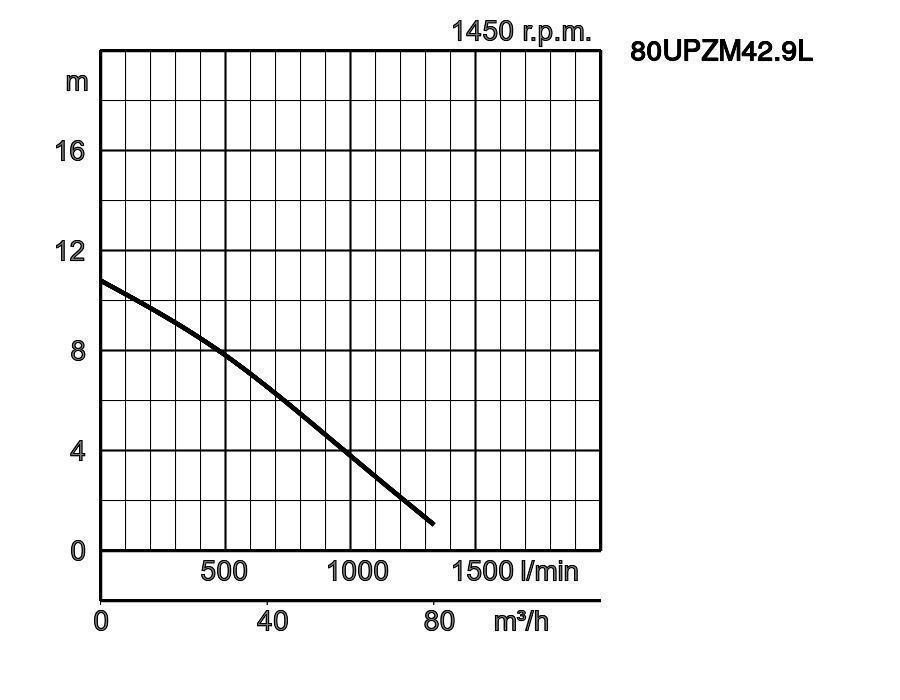

| 80UPZM42.9L | TOS80UPZM42.9L | 80 | 2,9 | 3 | 1450 | 10,8 | 1333 | diretto | 122,0 | 122,0 | 80 | |

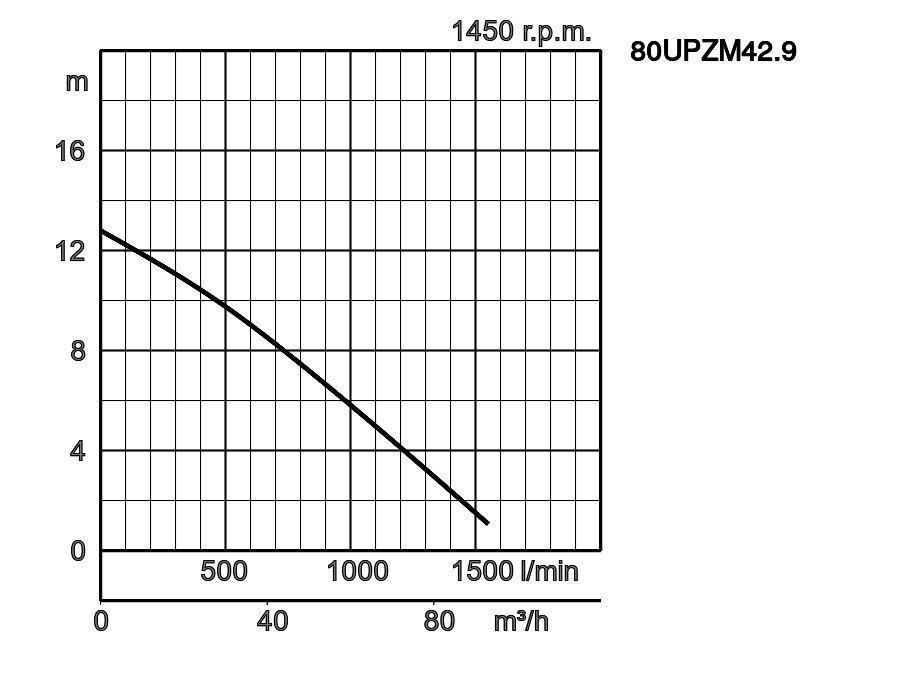

| 80UPZM42.9 | TOS80UPZM42.9 | 80 | 2,9 | 3 | 1450 | 12,8 | 1550 | diretto | 122,0 | 122,0 | 80 | |

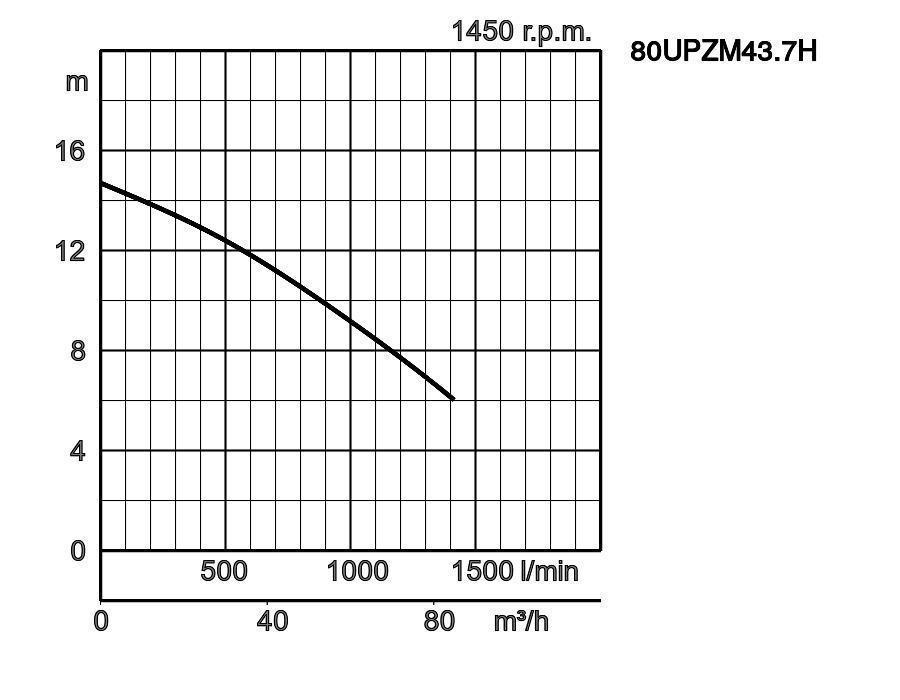

| 80UPZM43.7H | TOS80UPZM43.7H | 80 | 3,7 | 3 | 1450 | 14,7 | 1413 | s/t | 122,0 | 122,0 | 80 | |

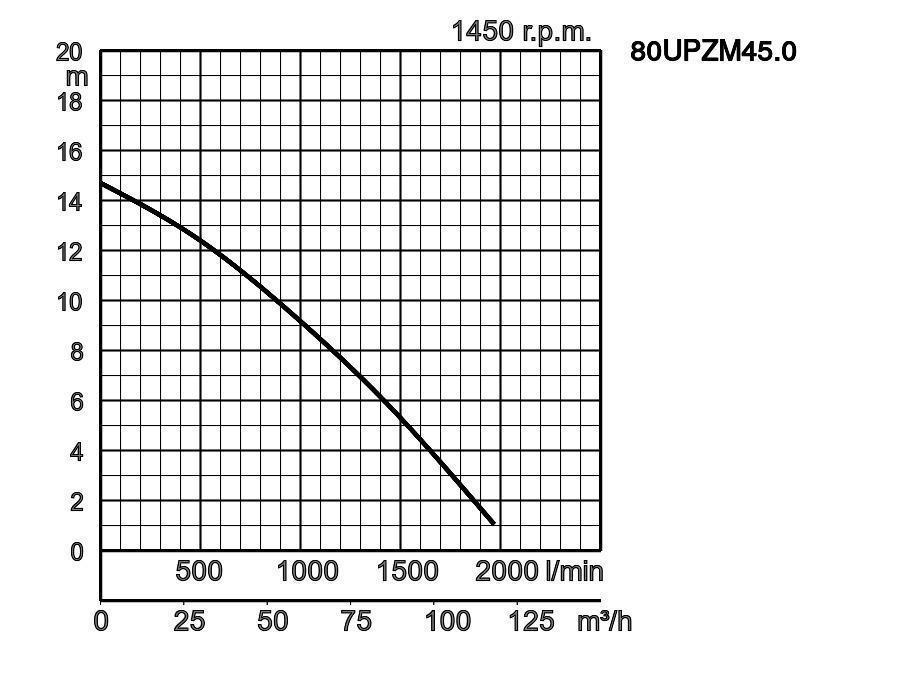

| 80UPZM45.0 | TOS80UPZM45.0 | 80 | 5,0 | 3 | 1450 | 14,7 | 1967 | s/t | 122,0 | 122,0 | 80 | |

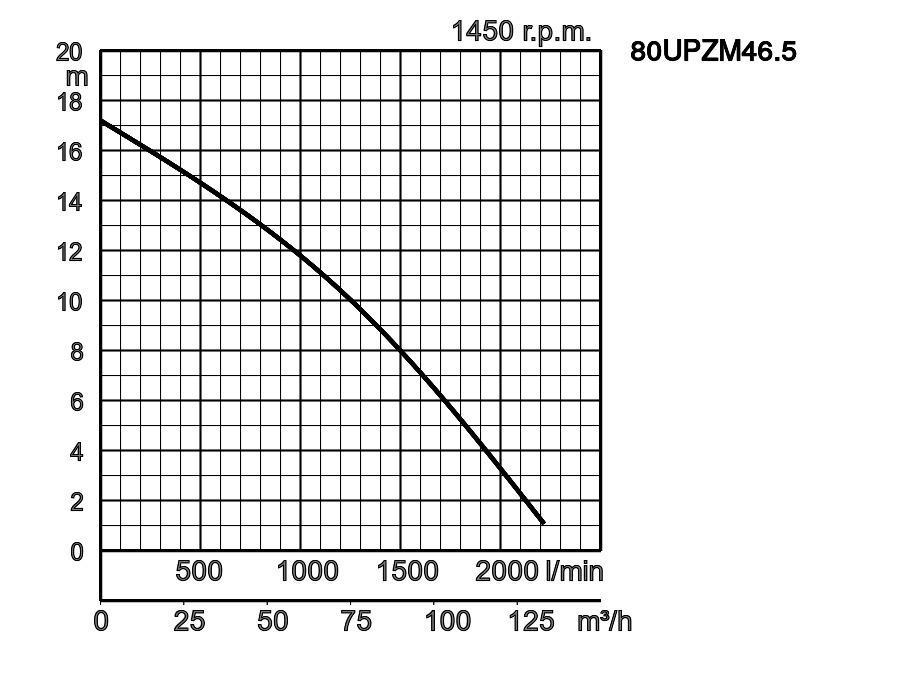

| 80UPZM46.5 | TOS80UPZM46.5 | 80 | 6,5 | 3 | 1450 | 17,2 | 2217 | s/t | 139,0 | 139,0 | 80 | |
| ø Scarico mm | 80mm | |||
|---|---|---|---|---|
| Pompaggio liquido | Temperatura | 0-40°C | ||
| Tipo di fluido | Scarichi municipali | |||
| Pompa | Componenti | Girante | Girante vortex | |
| Tenuta meccanica | Guarnizioni meccaniche doppie | |||
| Cuscinetti | Cuscinetti a sfera schermati | |||
| Materiale | Girante | Pezzo fuso in ghisa grigia EN-GJL-250 | ||
| Chiocciola | Pezzo fuso in ghisa grigia EN-GJL-250 | |||
| Tenuta meccanica | Parte superiore in carburo di silicio in bagno d'olio | |||
| Anello di usura | Bronzo | |||
| Motore | Lubrificazione | Olio lubrificante (ISO VG32) | ||
| Protezione motore (incorporata) | Protezione miniaturizzata | |||
| Fase / Voltaggio | trifase / 400V / 50Hz / avviamento diretto, trifase / 400V / 50Hz / avviamento s/t | |||
| Tipo, Poli | Motore ad induzione, 4 poli | |||
| Isolamento | Classe d'isolamento H | |||
| Materiale | Chiocciola | Pezzo fuso in ghisa grigia EN-GJL-250 | ||
| Albero | Acciaio inossidabile DIN 1.4104 | |||
| Cavo | Gomma, 10m H07RN8-F | |||
| Connessione di scarico | Flangia DIN/ANSI DN80 (PN10) | |||
| Accessori opzionali | Piede di accoppiamento "TOS" (supporto guida, curva, catene di sollevamento) / Curva di scarico e piedini di appoggio per installazione libera | |||
| Modello | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80UPZM42.9LL | 722 | 375 | 220 | 310 | 155 | 80 | 100 | 3" | - | - | - | 395 | 598 | 137 |
| 80UPZM42.9L | 722 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UPZM42.9 | 722 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UPZM43.7H | 722 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UPZM45.0 | 722 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UPZM46.5 | 792 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| Modello | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 80UPZM42.9LL | 722 | 375 | 220 | 310 | 155 | 742 | 80 | 100 | 112 |
| 80UPZM42.9L | 722 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UPZM42.9 | 722 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UPZM43.7H | 722 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UPZM45.0 | 722 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UPZM46.5 | 792 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
