Aeratore sommergibile - facilità di installazione
Sei qui:
- Inizio >
- Italia >
- Trattamento acque reflue >
- Aerazione >
- TRN
TRN | 400V / 50Hz
| Diametro tubo aria mm | Modello | Colore curva prestazione | Potenza Motore kW | Fasi | r.p.m. | Avviamento | Installaz. standard | Lunghezza cavo m |
|---|---|---|---|---|---|---|---|---|
| 32 | 32TRN2.75 | 0,75 | 3 | 2850 | diretto | 55,0 | 10 | |
| 32 | 32TRN21.5 | 1,5 | 3 | 2850 | diretto | 55,0 | 10 | |
| 50 | 50TRN42.2 | 2,2 | 3 | 1450 | diretto | 140,0 | 10 | |
| 50 | 50TRN43.7 | 3,7 | 3 | 1450 | diretto | 150,0 | 10 | |
| 50 | 50TRN45.5 | 5,5 | 3 | 1450 | diretto | 170,0 | 10 | |
| 80 | 80TRN47.5 | 7,5 | 3 | 1450 | diretto | 190,0 | 10 | |
| 80 | 80TRN412 | 12 | 3 | 1450 | s/t | 200,0 | 10 | |
| 80 | 80TRN417 | 17 | 3 | 1450 | s/t | 220,0 | 20 | |
| 100 | 100TRN424 | 24 | 3 | 1450 | s/t | 435,0 | 20 | |
| 150 | 150TRN440 | 40 | 3 | 1450 | s/t | 583,0 | 20 |
32TRN2.75_4.pdf
| ø Ingresso aria | 32mm, 50mm, 80mm,100mm, 150mm | |||
|---|---|---|---|---|
| Pompaggio liquido | Tipo di fluido | scarichi municipali, scarichi di industria alimentare | ||
| Temperatura | 0-40°C | |||
| Pompa | Componenti | Girante | Girante vortex | |
| Tenuta meccanica | Doppia tenuta meccanica | |||
| Cuscinetti | Cuscinetti a sfera schermati | |||
| Materiale | Girante | Acciaio inossidabile DIN-GX12Cr14 | ||
| Piastra di usura | Acciaio inossidabile DIN-GX12Cr14 | |||
| Soffiatore | Ghisa grigia EN-GJL-200 | |||
| Ingresso aria | Ghisa grigia EN-GJL-200 | |||
| Tenuta meccanica | Carburo di silicio in bagno d'olio | |||
| Motore | Lubrificazione | Olio lubrificante (ISO VG32) | ||
| Isolamento | Classe di isolamento F | |||
| Tipo, Poli | Motore ad induzione, 2 poli, Motore ad induzione, 4 poli | |||
| Protezione motore (incorporata) | Interruttore termico interno | |||
| Fase / Voltaggio | trifase / 400V / 50Hz / avviamento diretto, trifase / 400V / 50Hz / avviamento s/t | |||
| Materiale | Chiocciola | Ghisa grigia EN-GJL-150, Ghisa grigia EN-GJL-200 | ||
| Albero | Acciaio inossidabile EN-X30Cr13, Acciaio inossidabile EN-X20Cr13 | |||
| Cavo | Gomma, NSSHÖU, Gomma, H07RN-F | |||
| connessione tubo aria | Flangia con filetto interno | |||
Dimensioni in mm:
-
-

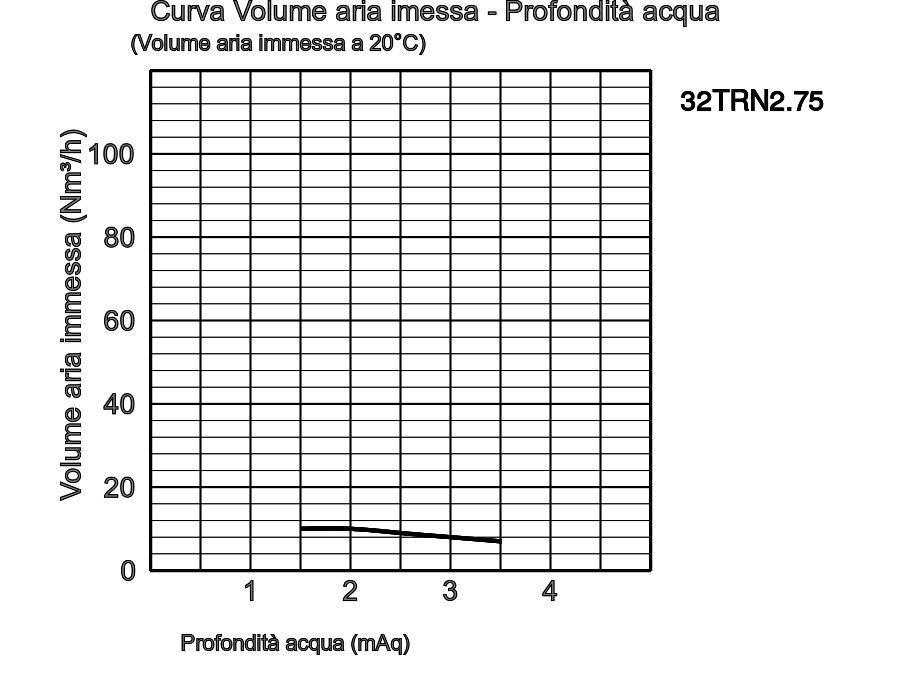

- 32TRN2.75
- 32TRN21.5

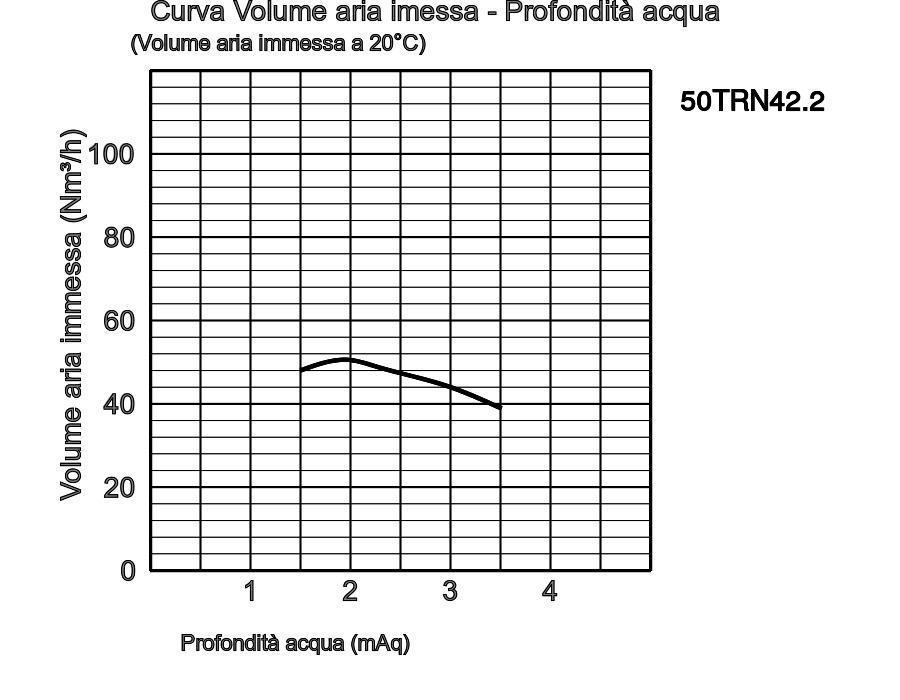

- 50TRN42.2

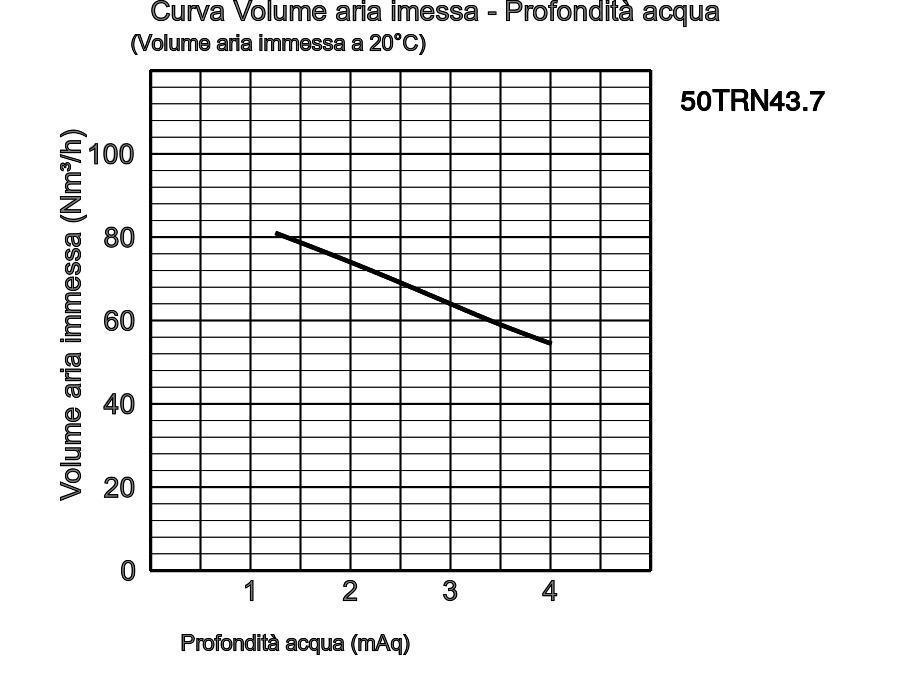

- 50TRN43.7

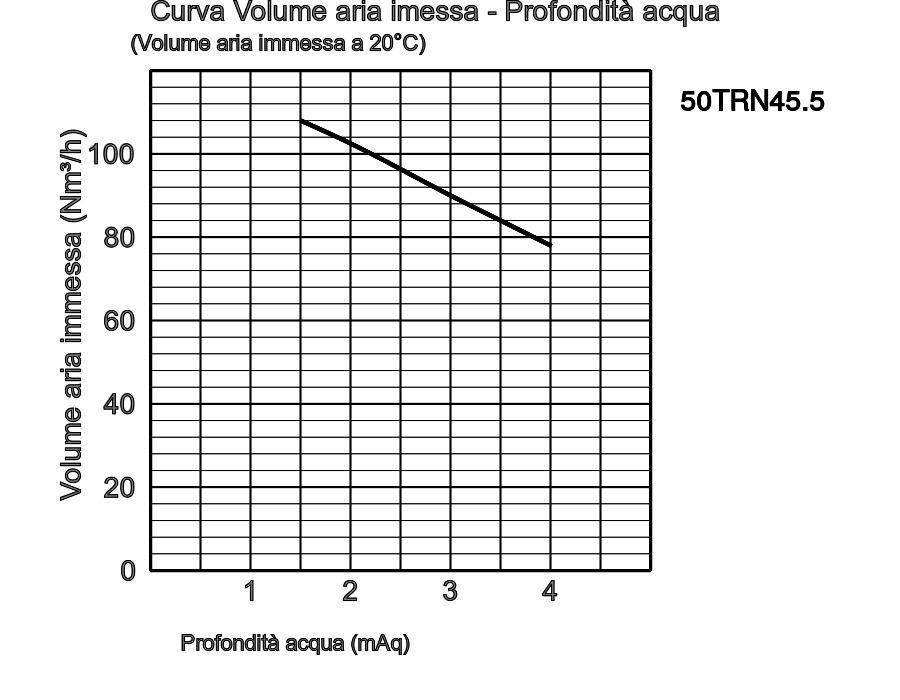

- 50TRN45.5

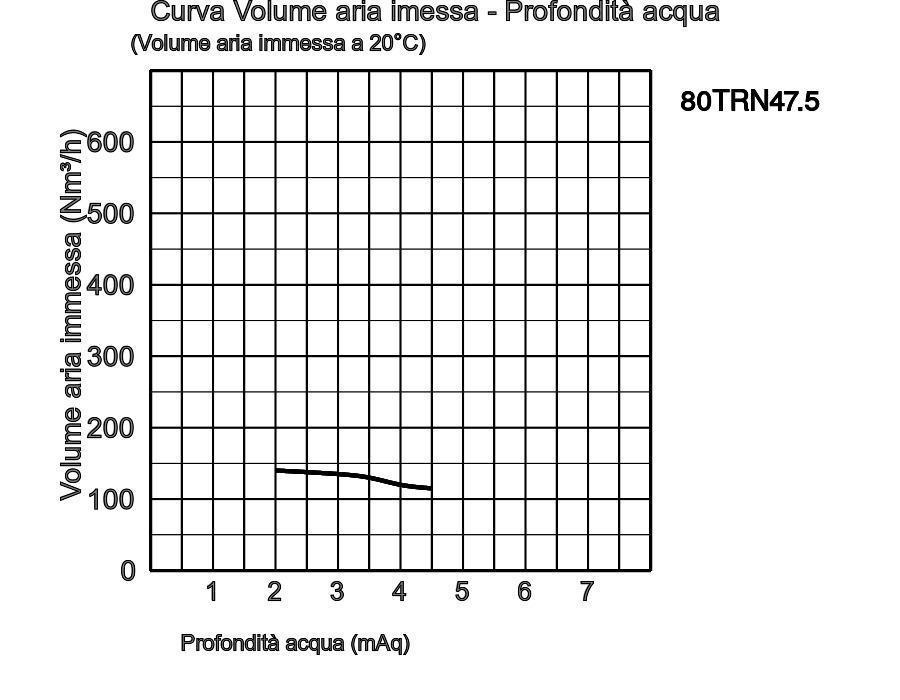

- 80TRN47.5

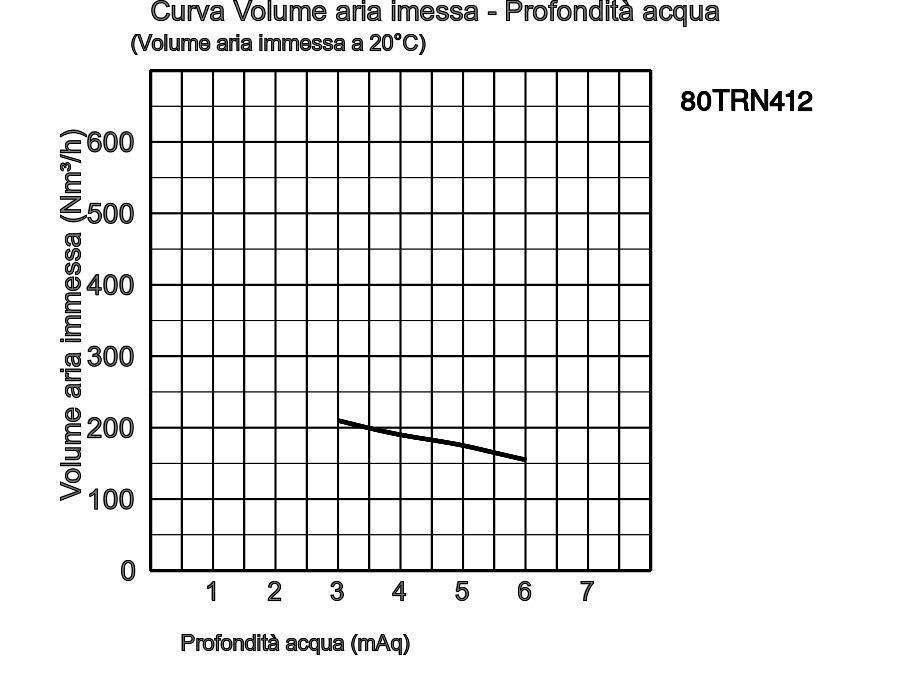

- 80TRN412

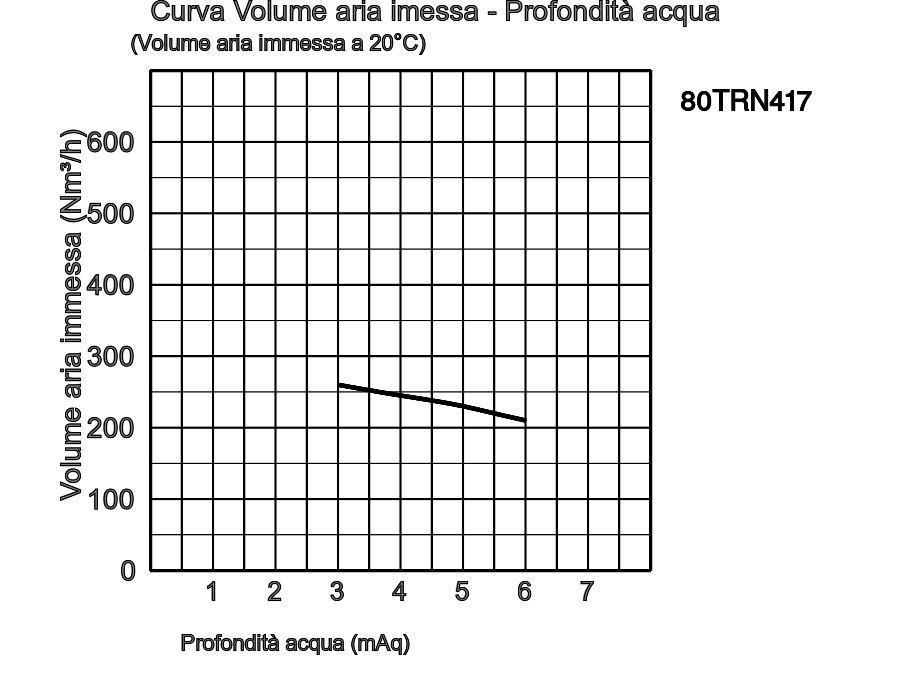

- 80TRN417
- 100TRN424

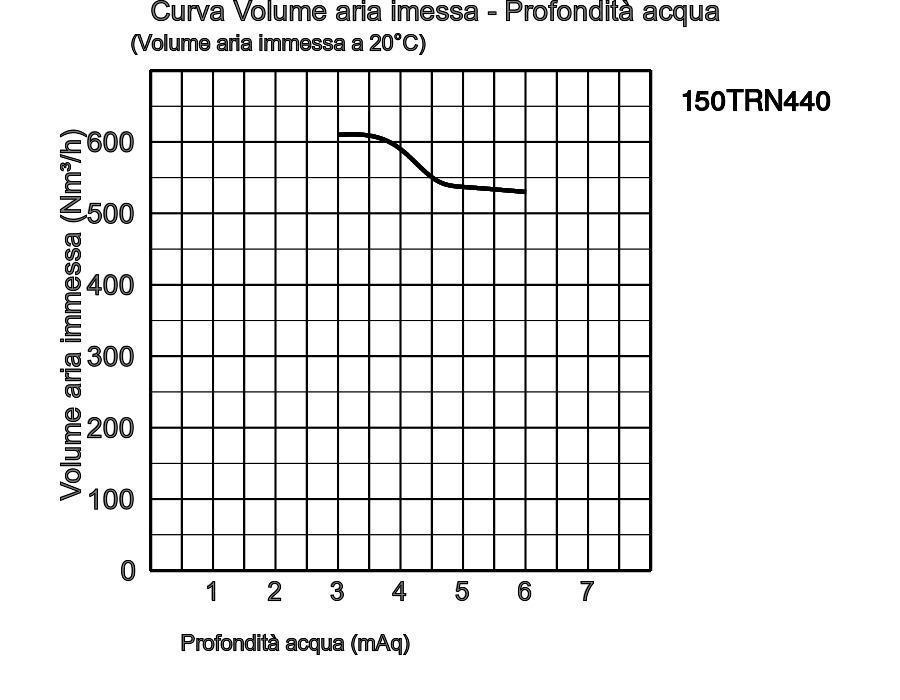

- 150TRN440
W1 : livello minimo aspirazione
| Modello | A | A1 | B | D | D1 | H | W1 | SA | SB | SC |
|---|---|---|---|---|---|---|---|---|---|---|
| 32TRN2.75 | 371 | 184 | 146 | 420 | 90 | 473 | 81 | 180 | 116 | 175 |
| 32TRN21.5 | 371 | 184 | 146 | 420 | 90 | 473 | 81 | 180 | 116 | 275 |
| 50TRN42.2 | 660 | 271 | 226 | 700 | 140 | 689 | 123 | 230 | 154 | 370 |
| 50TRN43.7 | 660 | 271 | 226 | 700 | 140 | 694 | 123 | 230 | 154 | 370 |
| 50TRN45.5 | 660 | 271 | 226 | 700 | 140 | 835 | 123 | 230 | 154 | 370 |
| 80TRN47.5 | 660 | 271 | 246 | 700 | 140 | 868 | 133 | 245 | 180 | - |
| 80TRN412 | 660 | 271 | 246 | 700 | 140 | 898 | 133 | 245 | 180 | - |
| 80TRN417 | 660 | 271 | 246 | 700 | 140 | 958 | 133 | 245 | 180 | - |
| 100TRN424 | 980 | 385 | 417 | 1000 | 230 | 1225 | 272 | 345 | 256 | - |
| 150TRN440 | 980 | 410 | 452 | 1050 | 280 | 1482 | 269 | 448 | 370 | 740 |
Curva di scarico, piede di accoppiamento e piedini di supporto sono accessori e sono da ordinare separatamente
