La pompa U è dotata di una girante vortex e ampia chiocciola interna, evitando intasamento da rifiuti e di materia solida.
Sei qui:
U | 400V / 50Hz
Downloads
| Modello | Colore curva prestazione | Scarico mm | Potenza Motore kW | Fasi | r.p.m. | Prevalenza max. m | Portata max. l/min | Avviamento | Peso a secco kg * | Passaggio girante mm | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Installaz. standard | con guide supporto | Installaz. standard | con guide supporto | ||||||||||
 |

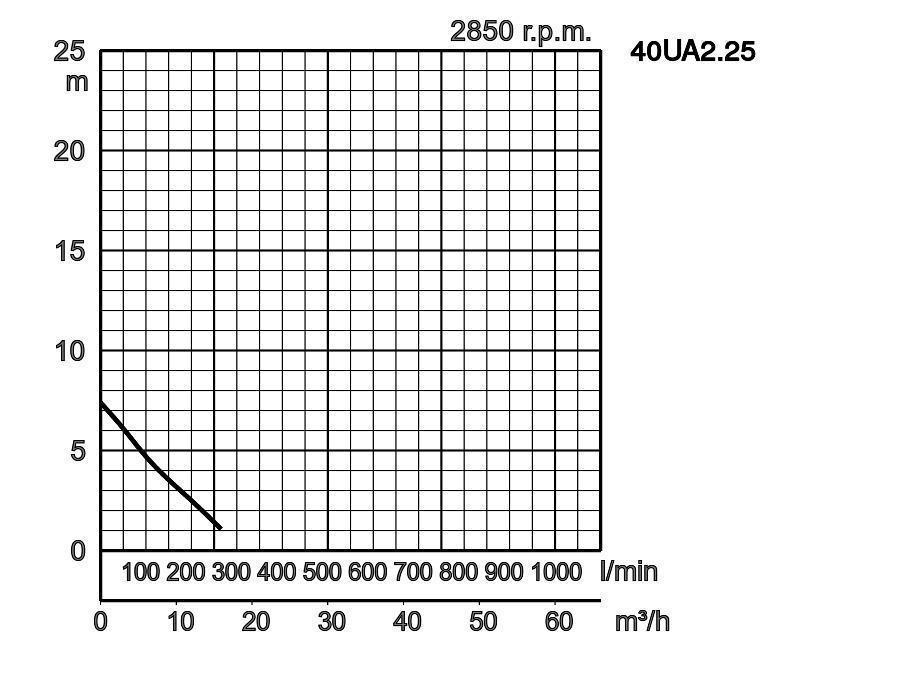

40UA2.25 | opzionale | 40 | 0,25 | 3 | 2850 | 7,4 | 264 | diretto | 14,5 | - | 35 | |

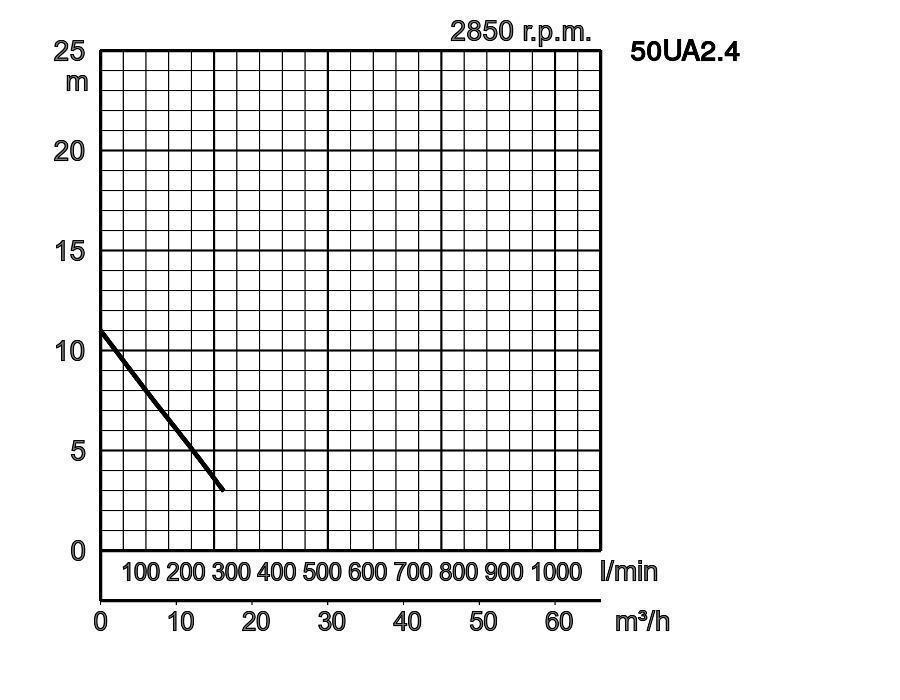

| 50UA2.4 | opzionale | 50 | 0,4 | 3 | 2850 | 11,0 | 270 | diretto | 20,0 | - | 35 | ||
 |

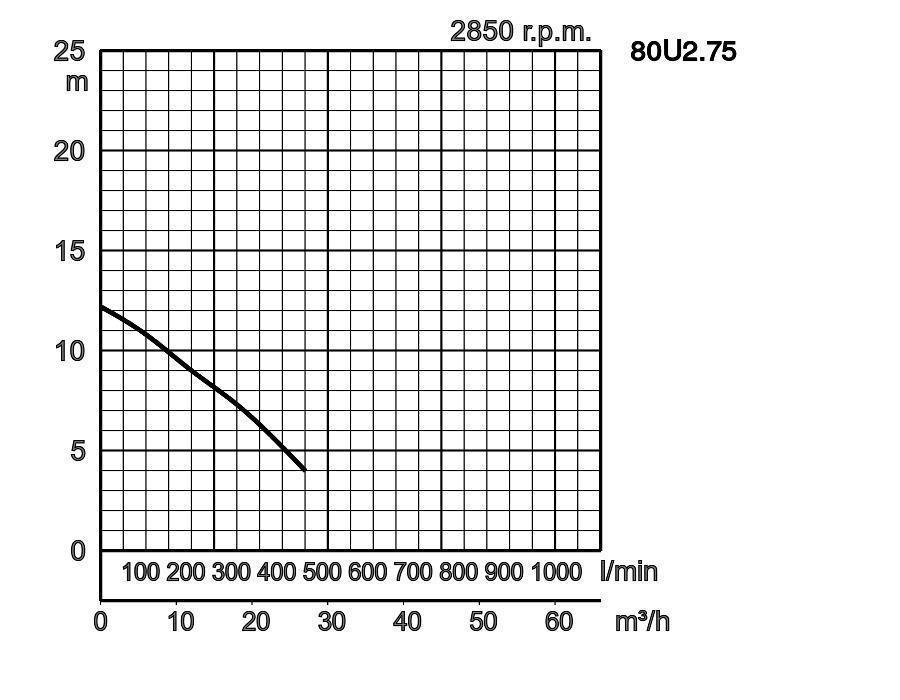

80U2.75 | TOS80U2.75 | 80 | 0,75 | 3 | 2850 | 12,2 | 450 | diretto | 29,0 | 24,0 | 46 | |

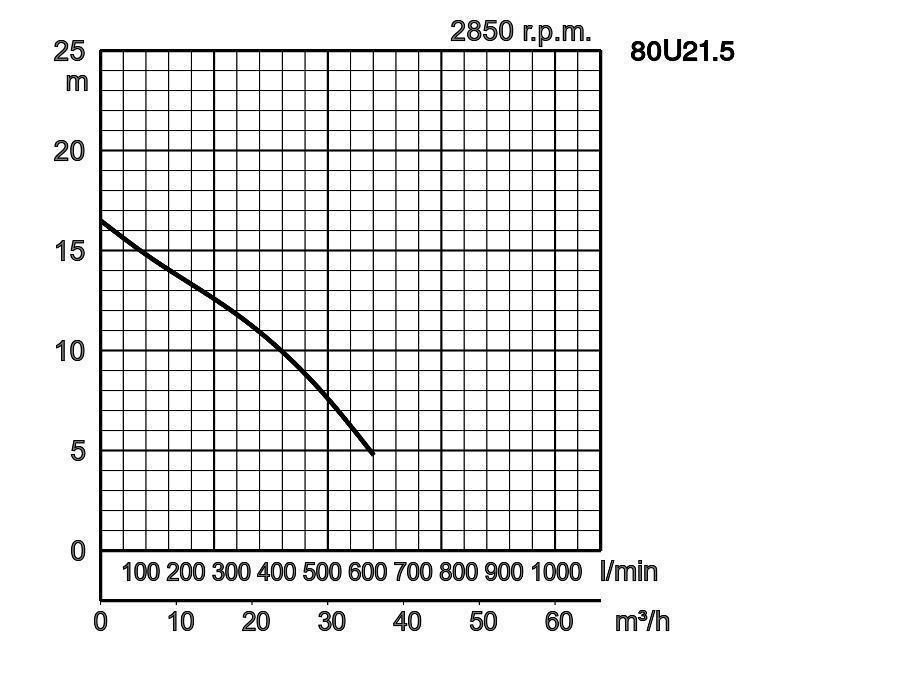

| 80U21.5 | TOS80U21.5 | 80 | 1,5 | 3 | 2850 | 16,5 | 600 | diretto | 40,0 | 36,0 | 46 | ||

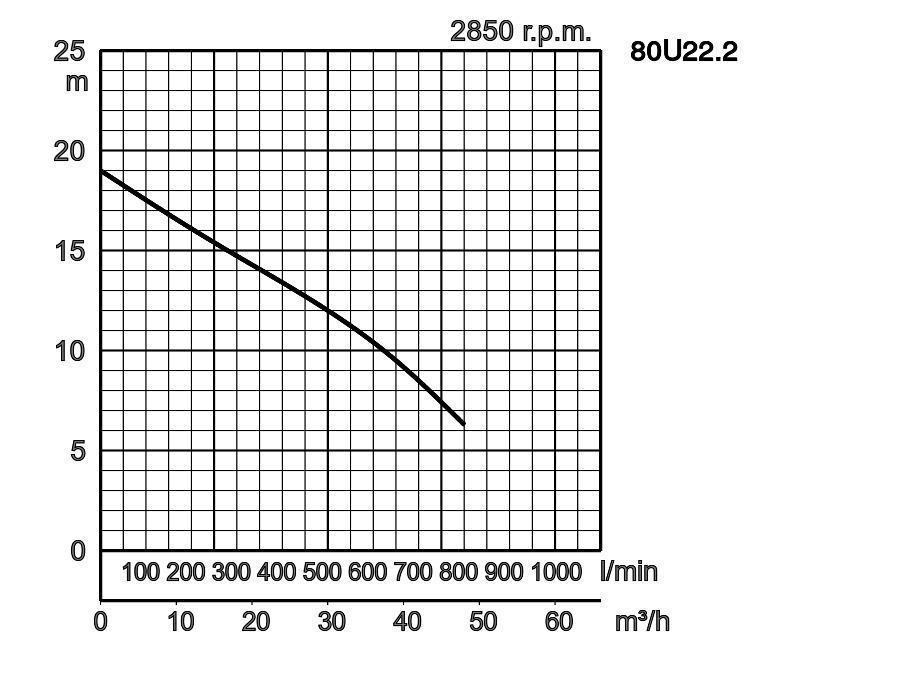

| 80U22.2 | TOS80U22.2 | 80 | 2,2 | 3 | 2850 | 19,0 | 800 | diretto | 55,0 | 51,0 | 56 | ||

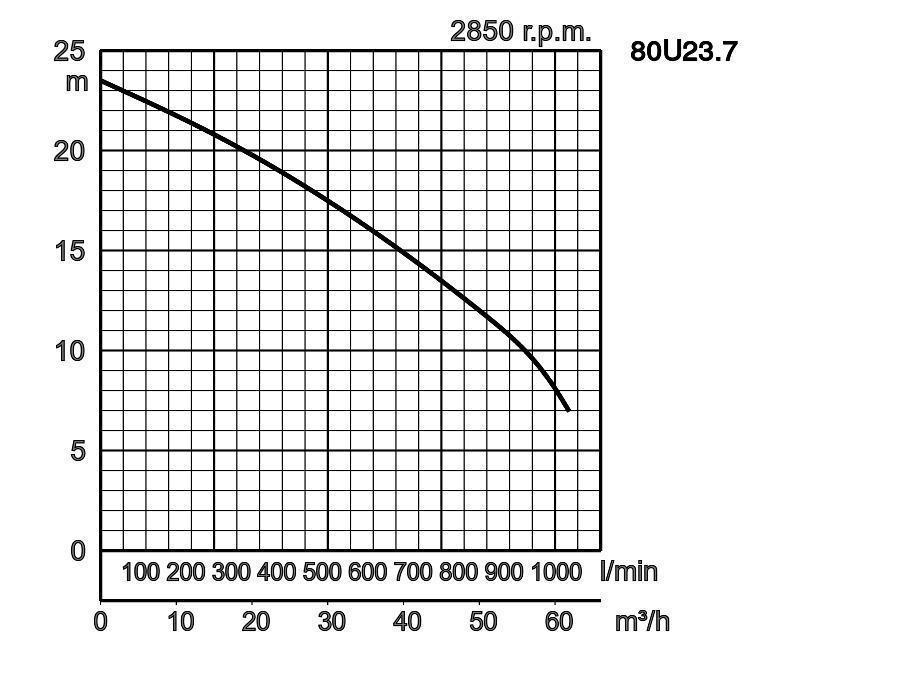

| 80U23.7 | TOS80U23.7 | 80 | 3,7 | 3 | 2850 | 23,5 | 1030 | diretto | 62,0 | 58,0 | 56 | ||
40UA2.25_4.pdf
| ø Scarico mm | 50mm, 80mm | |||
|---|---|---|---|---|
| Pompaggio liquido | Tipo di fluido | scarichi municipali e acque con presenza di corpi solidi | ||
| Temperatura | 0-40°C | |||
| Pompa | Componenti | Girante | Girante vortex | |
| Tenuta meccanica | Doppia tenuta meccanica | |||
| Cuscinetti | Cuscinetti a sfera schermati | |||
| Materiale | Girante | Ghisa grigia EN-GJL-200 | ||
| Chiocciola | Ghisa grigia EN-GJL-200 | |||
| Tenuta meccanica | Carburo di silicio in bagno d'olio | |||
| Motore | Tipo, Poli | Motore ad induzione, 2 poli | ||
| Protezione motore (incorporata) | Interruttore termico interno | |||
| Fase / Voltaggio | trifase / 400V / 50Hz / avviamento diretto | |||
| Isolamento | Classe di isolamento E, Classe di isolamento F | |||
| Lubrificazione | Olio lubrificante (ISO VG32) | |||
| Materiale | Chiocciola | Ghisa grigia EN-GJL-150 | ||
| Albero | Acciaio inossidabile EN-X6Cr13, Acciaio inossidabile EN-X30Cr13 | |||
| Cavo | Gomma, NSSHÖU | |||
| Connessione di scarico | Flangia filettata interno JIS 10K | |||
| Accessori opzionali | Piede di accoppiamento "TOK" per piccole pompe, Piede di accoppiamento "TOS" (supporto guida, curva, catene di sollevamento) / Curva di scarico e piedini di appoggio per installazione libera | |||
Dimensioni in mm:
-
-
- 80U2.75
- 80U21.5
- 80U22.2
- 80U23.7
-
-
- 40UA2.25
- 50UA2.4
W1 : livello minimo aspirazione
| Modello | A | A4 | B | D | FL1 | FL2 | H |
|---|---|---|---|---|---|---|---|
| 40UA2.25 | 241 | 207 | 107 | 194 | 100 | 585 | 433 |
| 50UA2.4 | 236 | 199 | 102 | 187 | 105 | 590 | 450 |
| 80U2.75 | 383 | 329 | 173 | 172 | - | - | 421 |
| 80U21.5 | 420 | 366 | 173 | 200 | - | - | 501 |
| 80U22.2 | 502 | 410 | 225 | 240 | - | - | 562 |
| 80U23.7 | 502 | 410 | 226 | 234 | - | - | 565 |
Curva di scarico, piede di accoppiamento e piedini di supporto sono accessori e sono da ordinare separatamente
dimensioni mm - installazione con TOS:
| Modello | A | A5 | D | H | H1 | W1 | W2 |
|---|---|---|---|---|---|---|---|
| 40UA2.25 | - | - | - | - | - | - | - |
| 50UA2.4 | - | - | - | - | - | - | - |
| 80U2.75 | 347 | 130 | 172 | 523 | 710 | 230 | 490 |
| 80U21.5 | 389 | 130 | 200 | 603 | - | 240 | 530 |
| 80U22.2 | 418 | 130 | 240 | 647 | - | 245 | 575 |
| 80U23.7 | 418 | 130 | 234 | 650 | 895 | 245 | 610 |
-
-
- 40UA2.25
- 50UA2.4
-
-
- 80U2.75
- 80U21.5
- 80U22.2
- 80U23.7
W1 : livello minimo aspirazione
| Uscita mm | d | T1 | T2 | T3 | T4 | T5 | T6 | K1 | K2 | K3 | B1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 80mm | 80 | 230 | 195 | 60 | 32 | 190 | 220 | 140 | 140 | 15 | 270 |
