La pompa multifunzionale PU adotta l’acciaio inossidabile dove è d’obbligo l’impiego del metallo mentre altri componenti strategici sono ricavati da resine high tech. Durata, stabilità e compattezza : le pompe PU sono ideali per lo smaltimento di liquidi fognari e molte altre esigenze di sollevamento.
| Modello | Colore curva prestazione | Scarico mm | Potenza Motore kW | Fasi | r.p.m. | Prevalenza max. m | Portata max. l/min | Avviamento | Peso a secco kg * | Passaggio girante mm | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Installaz. standard | con guide supporto | Installaz. standard | con guide supporto | ||||||||||
 |

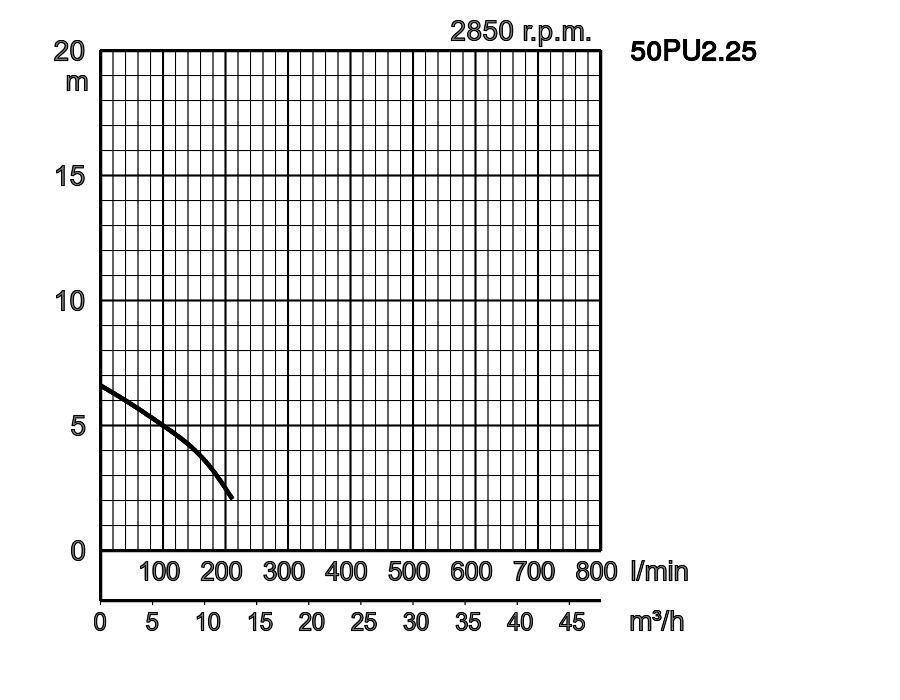

50PU2.25 | opzionale | 50 | 0,25 | 3 | 2850 | 6,6 | 210 | diretto | 6,1 | - | 35 | |

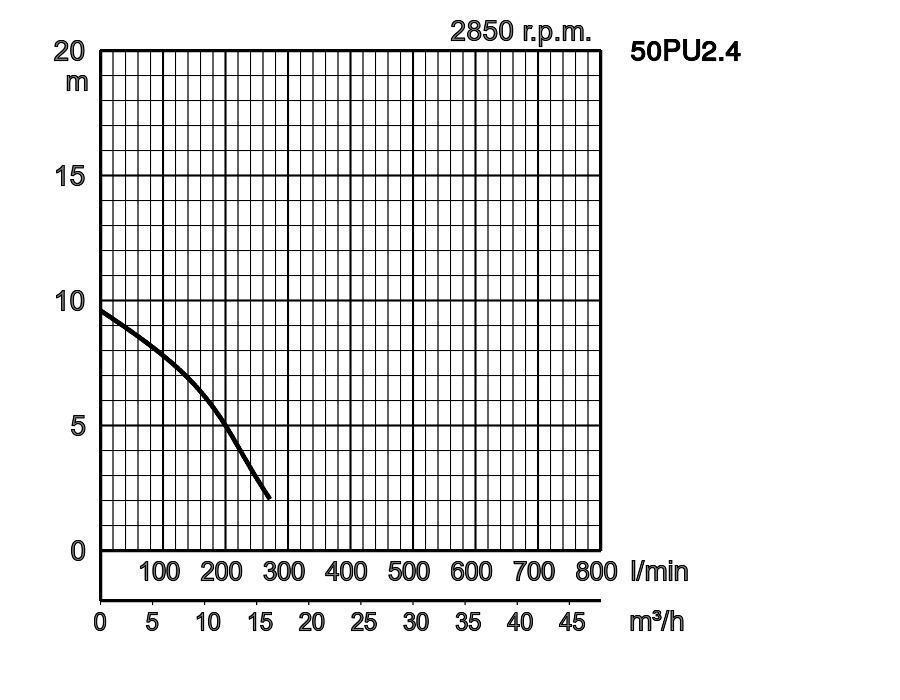

| 50PU2.4 | opzionale | 50 | 0,4 | 3 | 2850 | 9,6 | 270 | diretto | 7,0 | - | 35 | ||
| 50PU2.4S | opzionale | 50 | 0,4 | 1 | 2850 | 9,6 | 270 | cond. | 7,1 | - | 35 | ||

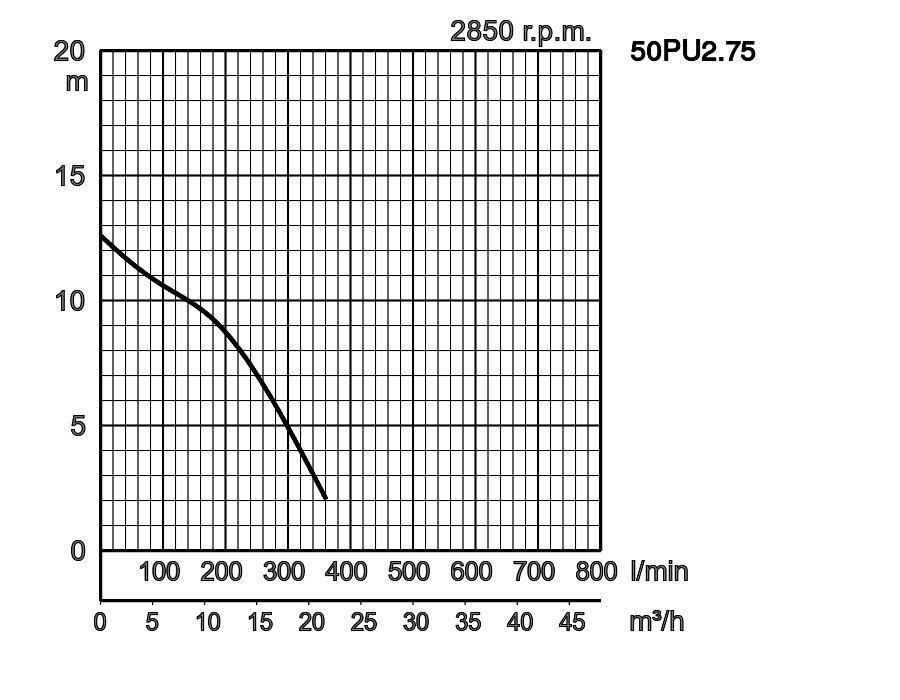

| 50PU2.75 | opzionale | 50 | 0,75 | 3 | 2850 | 12,5 | 360 | diretto | 8,3 | - | 35 | ||
| 50PU2.75S | opzionale | 50 | 0,75 | 1 | 2850 | 12,5 | 360 | cond. | 8,9 | - | 35 | ||

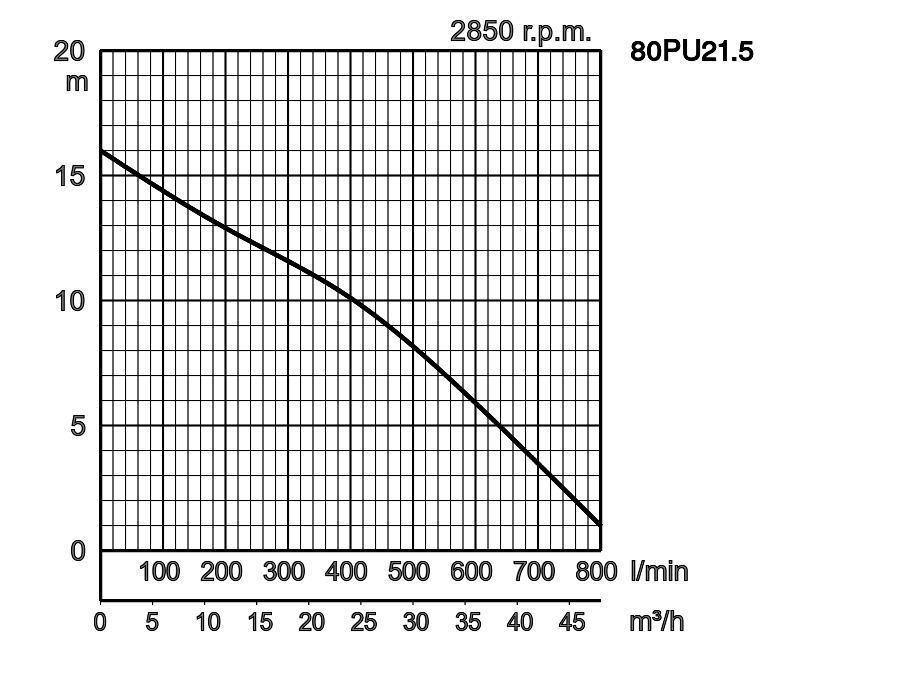

| 80PU21.5 | opzionale | 80 | 1,5 | 3 | 2850 | 16,0 | 800 | diretto | 15,8 | - | 46 | ||
 |
50PUA2.4 | opzionale | 50 | 0,4 | 3 | 2850 | 9,6 | 270 | diretto | 7,5 | - | 35 | |
| 50PUA2.4S | opzionale | 50 | 0,4 | 1 | 2850 | 9,6 | 270 | cond. | 7,7 | - | 35 | ||
| 50PUA2.75 | opzionale | 50 | 0,75 | 3 | 2850 | 12,5 | 360 | diretto | 8,9 | - | 35 | ||
| 50PUA2.75S | opzionale | 50 | 0,75 | 1 | 2850 | 12,5 | 360 | cond. | 9,5 | - | 35 | ||
| ø Scarico mm | 50mm, 80mm | |||
|---|---|---|---|---|
| Pompaggio liquido | Tipo di fluido | scarichi municipali e acque con presenza di corpi solidi | ||
| Temperatura | 0-40°C | |||
| Pompa | Componenti | Girante | Girante vortex | |
| Tenuta meccanica | Doppia tenuta meccanica | |||
| Cuscinetti | Cuscinetti a sfera schermati | |||
| Materiale | Girante | Plastica rinforzata con fibra di vetro | ||
| Coperchio | Plastica rinforzata con fibra di vetro | |||
| Corpo | Plastica | |||
| Tenuta meccanica | Carburo di silicio in bagno d'olio | |||
| Motore | Isolamento | Classe di isolamento E | ||
| Protezione motore (incorporata) | Interruttore termico interno | |||
| Lubrificazione | Olio lubrificante (ISO VG32) | |||
| Tipo, Poli | Motore ad induzione, 2 poli | |||
| Fase / Voltaggio | trifase / 400V / 50Hz / avviamento diretto, Monofase 230V / 50Hz | |||
| Materiale | Chiocciola | Acciaio inossidabile EN-X5CrNi18-10 | ||
| Albero | Acciaio inossidabile EN-X5CrNi18-10 | |||
| Cavo | Gomma, NSSHÖU, Gomma, 10m H07RN8-F | |||
| Connessione di scarico | Flangia con filetto interno | |||
| Accessori opzionali | Piede di accoppiamento "TOK" per piccole pompe | |||
| Modello | A | A1 | A2 | B | D | D1 | D2 | H | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 50PU2.25 | 236 | 115 | 81 | 102 | 162 | 76 | 86 | 349 | 110 | 310 |
| 50PU2.4 | 236 | 115 | 81 | 102 | 162 | 76 | 86 | 360 | 110 | 325 |
| 50PU2.4S | 236 | 115 | 81 | 102 | 162 | 76 | 86 | 360 | 110 | 325 |
| 50PU2.75 | 236 | 115 | 81 | 102 | 162 | 76 | 86 | 374 | 110 | 335 |
| 50PU2.75S | 236 | 115 | 81 | 102 | 162 | 76 | 86 | 374 | 110 | 335 |
| 80PU21.5 | 295 | 145 | 99 | 130 | 196 | 92 | 104 | 475 | 150 | 427 |
| 50PUA2.4 | 236 | 115 | 81 | 102 | 173 | 76 | 97 | 374 | - | - |
| 50PUA2.4S | 236 | 115 | 81 | 102 | 173 | 76 | 97 | 374 | - | - |
| 50PUA2.75 | 236 | 115 | 81 | 102 | 173 | 76 | 97 | 388 | - | - |
| 50PUA2.75S | 236 | 115 | 81 | 102 | 173 | 76 | 97 | 388 | - | - |
