50GY | 400V / 230V / 50Hz

Girante multicanale aperta con sistema trituratore. Questa costruzione assicura che corpi estranei fibrosi vengano triturati e che il refluo venga trasferito senza rischi di intasamento.

Downloads

sew-GY-IT (1.43 MB)

Curve di prestazione & Specifiche Materiale Dimensioni

Modello		Colore curva prestazione	Scarico mm	Potenza Motore kW	Fasi	r.p.m.	Prevalenza max. m	Portata max. l/min	Avviamento	Peso a secco kg *
Installaz. standard	con guide supporto	Colore curva prestazione	Scarico mm	Potenza Motore kW	Fasi	r.p.m.	Prevalenza max. m	Portata max. l/min	Avviamento	Installaz. standard	con guide supporto

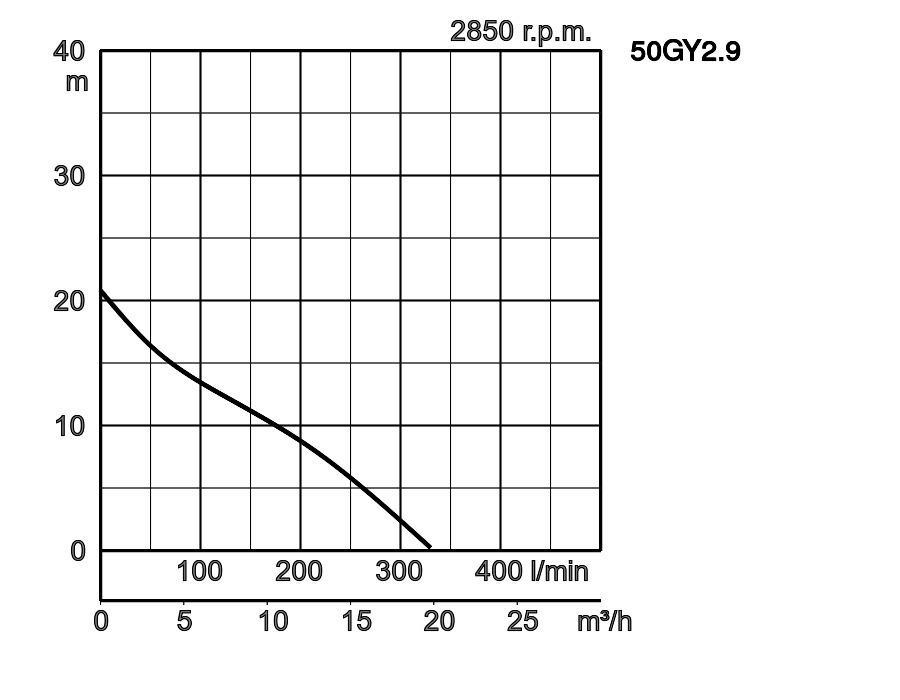

50GY2.9	TOS50GY2.9	1 print 50GY2.9_4.pdf	50	0,9	3	2850	20,8	330	diretto	32,9	32,9

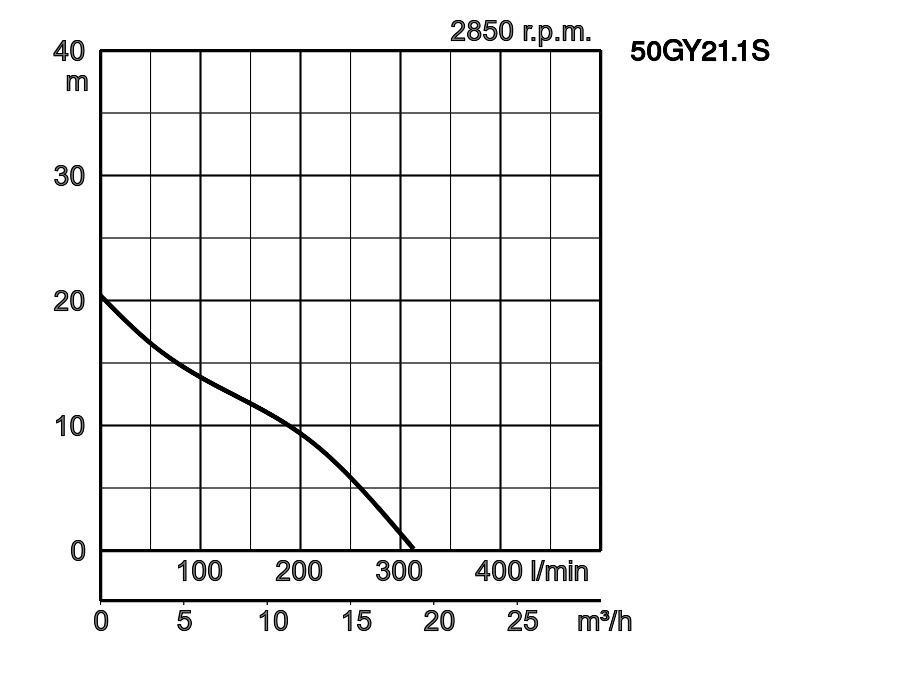

50GY21.1S	TOS50GY21.1S	2 print 50GY21.1S_4.pdf	50	1,1	1	2850	20,4	312	cond.	31,7	31,7

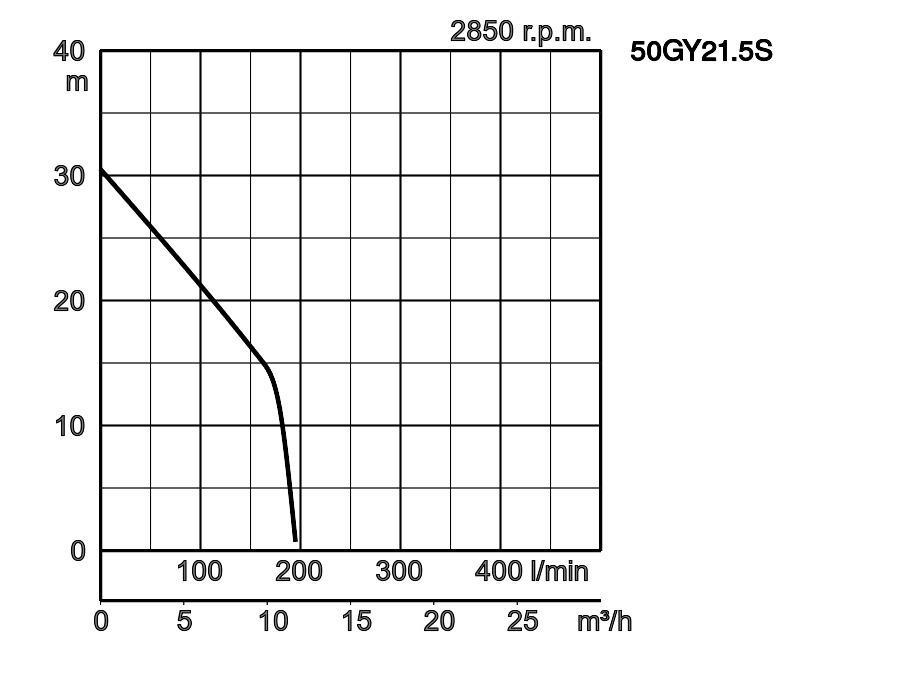

50GY21.5S	TOS50GY21.5S	3 print 50GY21.5S_4.pdf	50	1,5	1	2850	30,5	195	cond.	42,3	38,5

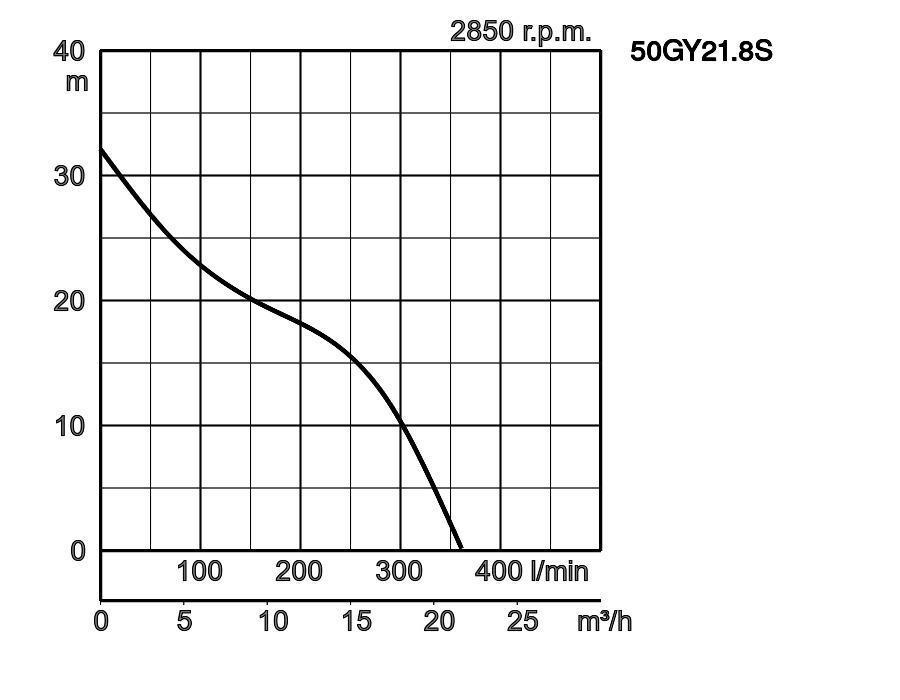

50GY21.8S	TOS50GY21.8S	4 print 50GY21.8S_4.pdf	50	1,8	1	2850	32,1	360	cond.	42,5	38,6

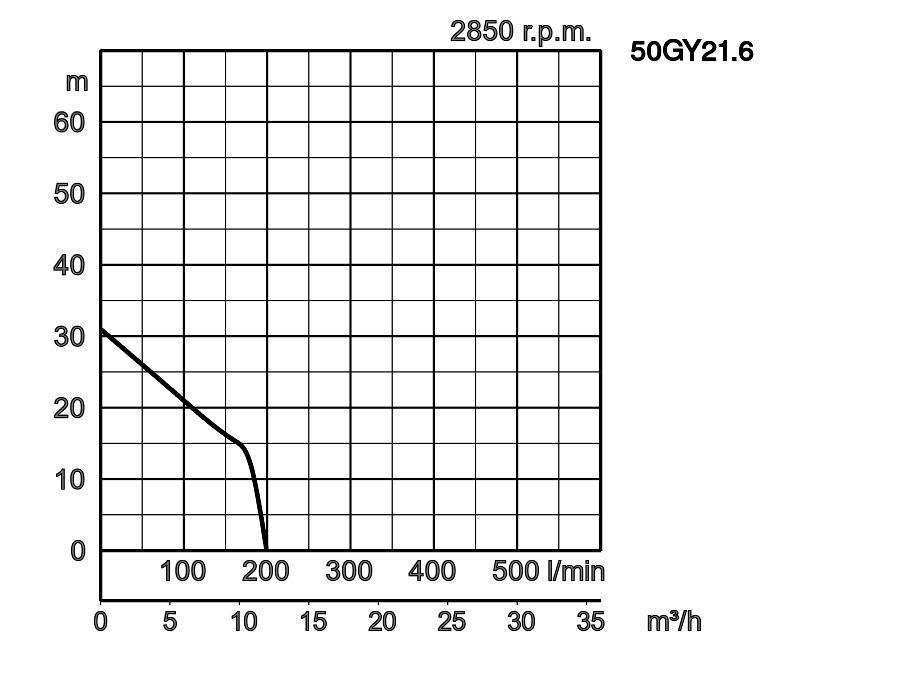

50GY21.6	TOS50GY21.6	5 print 50GY21.6_4.pdf	50	1,6	3	2850	31,0	198	diretto	42,3	38,4

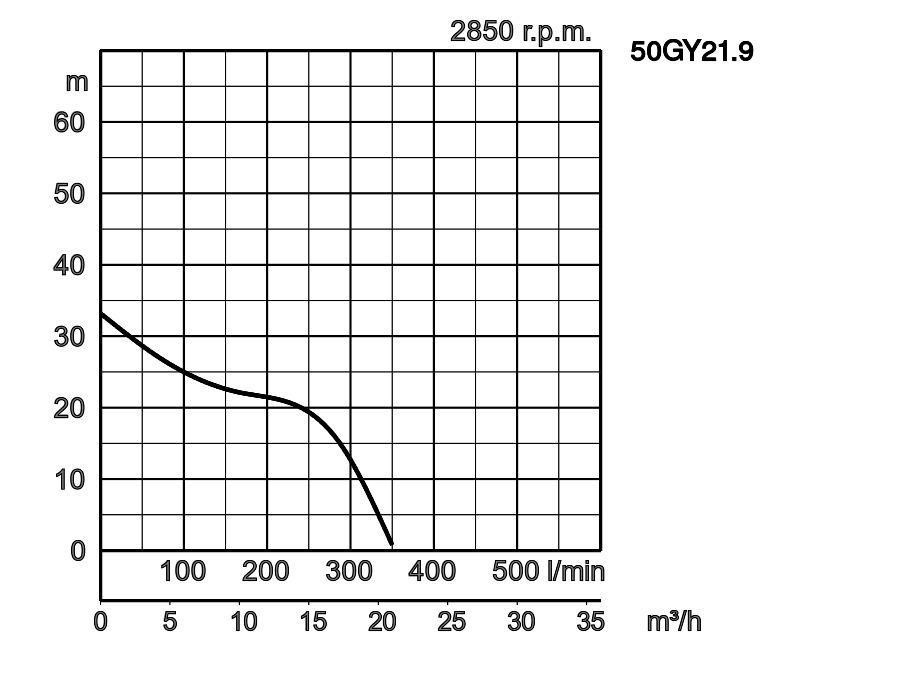

50GY21.9	TOS50GY21.9	6 print 50GY21.9_4.pdf	50	1,9	3	2850	33,2	350	diretto	42,4	38,5

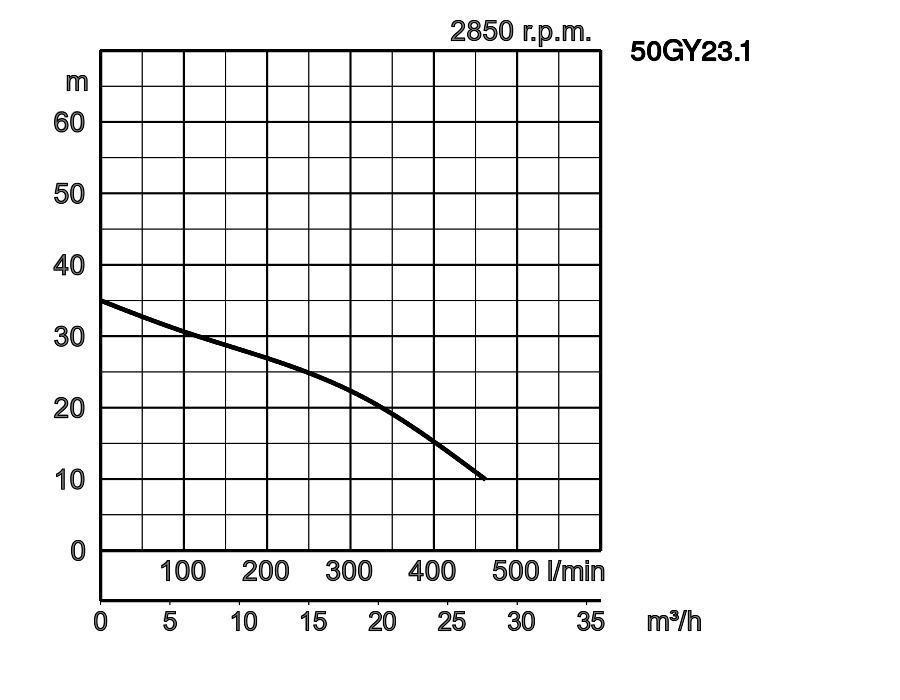

50GY23.1	TOS50GY23.1	7 print 50GY23.1_4.pdf	50	3,1	3	2850	35,0	460	diretto	49,8	45,9

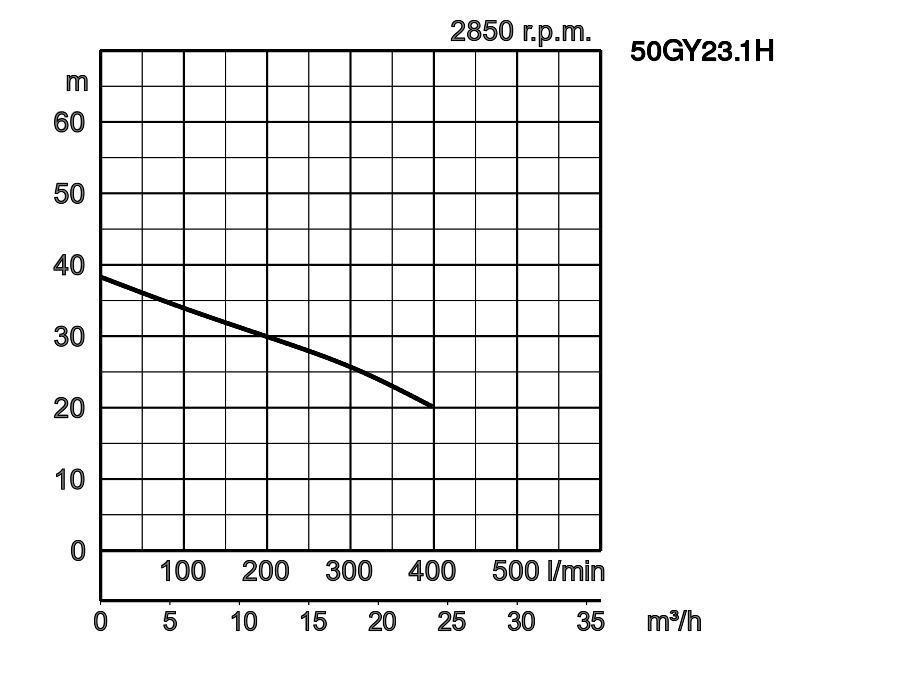

50GY23.1H	TOS50GY23.1H	8 print 50GY23.1H_4.pdf	50	3,1	3	2850	38,3	395	diretto	49,8	45,9

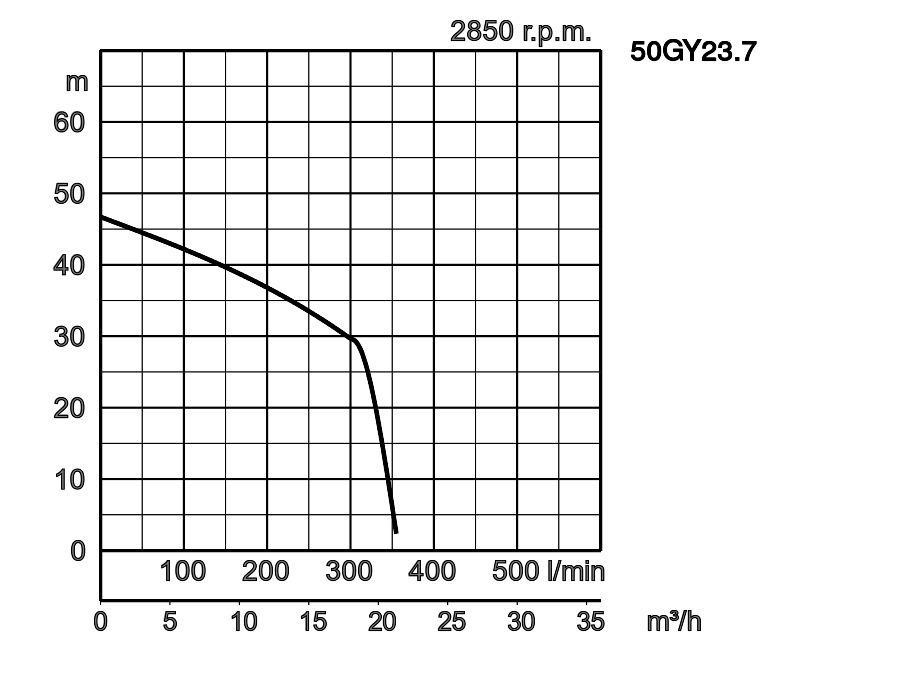

50GY23.7	TOS50GY23.7	9 print 50GY23.7_4.pdf	50	3,7	3	2850	46,7	355	s/t	61,3	57,5

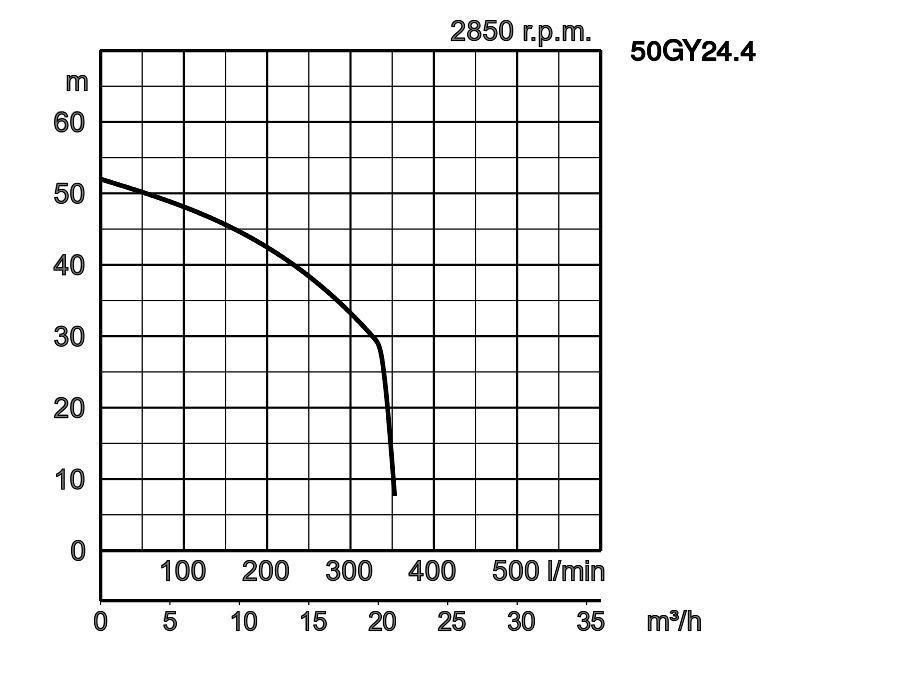

50GY24.4	TOS50GY24.4	10 print 50GY24.4_4.pdf	50	4,4	3	2850	52,0	355	s/t	61,6	57,8

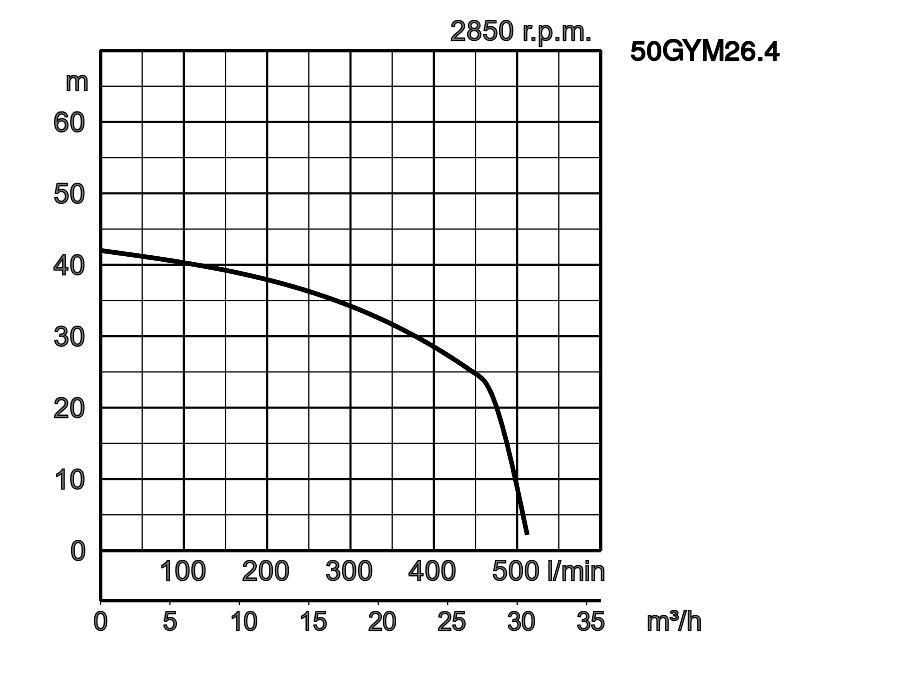

50GYM26.4	TOS50GYM26.4	11 print 50GYM26.4_4.pdf	50	6,4	3	2850	42,0	510	s/t	107,2	107,4

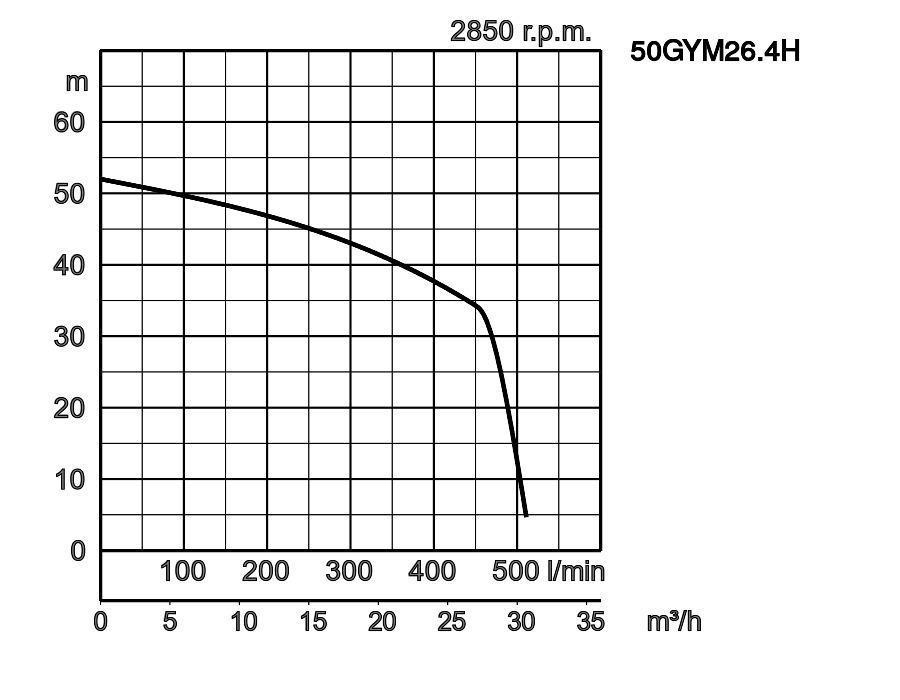

50GYM26.4H	TOS50GYM26.4H	12 print 50GYM26.4H_4.pdf	50	6,4	3	2850	52,0	510	s/t	110,5	107,4

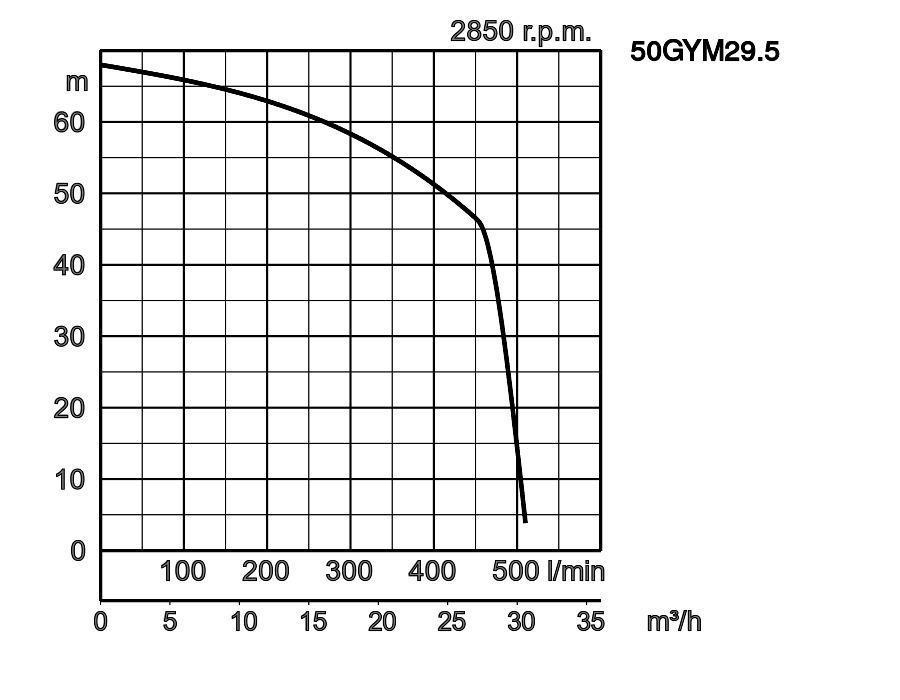

50GYM29.5	TOS50GYM29.5	13 print 50GYM29.5_4.pdf	50	9,5	3	2850	68,0	510	s/t	113,4	110,3

ø Scarico mm			50mm
Pompaggio liquido	Temperatura		0-35°C
Pompaggio liquido	Tipo di fluido		Scarichi municipali
Pompa	Componenti	Girante	Girante multicanale aperta con meccanismo di taglio
		Tenuta meccanica	Guarnizioni meccaniche doppie
		Cuscinetti	Cuscinetti a sfera schermati
	Materiale	Girante	Pezzo fuso in ghisa grigia EN-GJL-250
		Chiocciola	Pezzo fuso in ghisa grigia EN-GJL-250
		Tenuta meccanica	Carburo di silicio e anello radiale in bagno d'olio, Parte superiore in carburo di silicio in bagno d'olio
		Dispositivo di taglio	Acciaio inossidabile DIN 1.4122
Motore	Isolamento		Classe d'isolamento H
	Tipo, Poli		Motore ad induzione, 2 poli
	Fase / Voltaggio		Monofase 230V / 50Hz, trifase / 400V / 50Hz / avviamento diretto, trifase / 400V / 50Hz / avviamento s/t
	Protezione motore (incorporata)		Protezione miniaturizzata
	Lubrificazione		Olio lubrificante (ISO VG32)
	Materiale	Chiocciola	Pezzo fuso in ghisa grigia EN-GJL-250
		Albero	Acciaio inossidabile EN-X5CrNiMo17-12-2
		Cavo	Gomma, 10m H07RN8-F
Connessione di scarico			Flangia DIN/ANSI DN50 (PN10)
Accessori opzionali			Piede di accoppiamento "TOS" (supporto guida, curva, catene di sollevamento) / Curva di scarico e piedini di appoggio per installazione libera

Dimensioni in mm:

50GY21.5S
50GY21.8S
50GY21.9
50GY21.6
50GY23.1
50GY23.7
50GY24.4
50GY23.1H

50GY21.1S
50GY2.9

50GYM26.4
50GYM26.4H
50GYM29.5

W1 : livello minimo aspirazione

Modello	A
50GY2.9	406
50GY21.1S	406
50GY21.5S	468
50GY21.8S	468
50GY21.6	468
50GY21.9	468
50GY23.1	505
50GY23.1H	505
50GY23.7	545
50GY24.4	545
50GYM26.4	771
50GYM26.4H	771
50GYM29.5	844

Curva di scarico, piede di accoppiamento e piedini di supporto sono accessori e sono da ordinare separatamente

dimensioni mm - installazione con TOS:

Modello	B	C	D	E	F	G
50GY2.9	-	172	560	457	360	190
50GY21.1S	-	172	560	457	360	190
50GY21.5S	-	183	630	504	407	223
50GY21.8S	-	183	630	504	407	223
50GY21.6	-	183	630	504	407	223
50GY21.9	-	183	630	504	407	223
50GY23.1	-	183	672	504	407	223
50GY23.1H	-	183	672	504	407	223
50GY23.7	-	187	706	527	429	250
50GY24.4	-	187	706	527	429	250
50GYM26.4	790	-	-	-	-	-
50GYM26.4H	790	-	-	-	-	-
50GYM29.5	862	-	-	-	-	-
