Girante dotata di lame in carburo di tungsteno. Questo tipo di applicazione permette di triturare materiali fibrosi e permette il pompaggio di acque di scarico senza rischio di intasamento
Sei qui:
C | 400V / 50Hz
Downloads
| Modello | Colore curva prestazione | Scarico mm | Potenza Motore kW | Fasi | r.p.m. | Prevalenza max. m | Portata max. l/min | Avviamento | Peso a secco kg * | Passaggio girante mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Installaz. standard | con guide supporto | Installaz. standard | con guide supporto | |||||||||

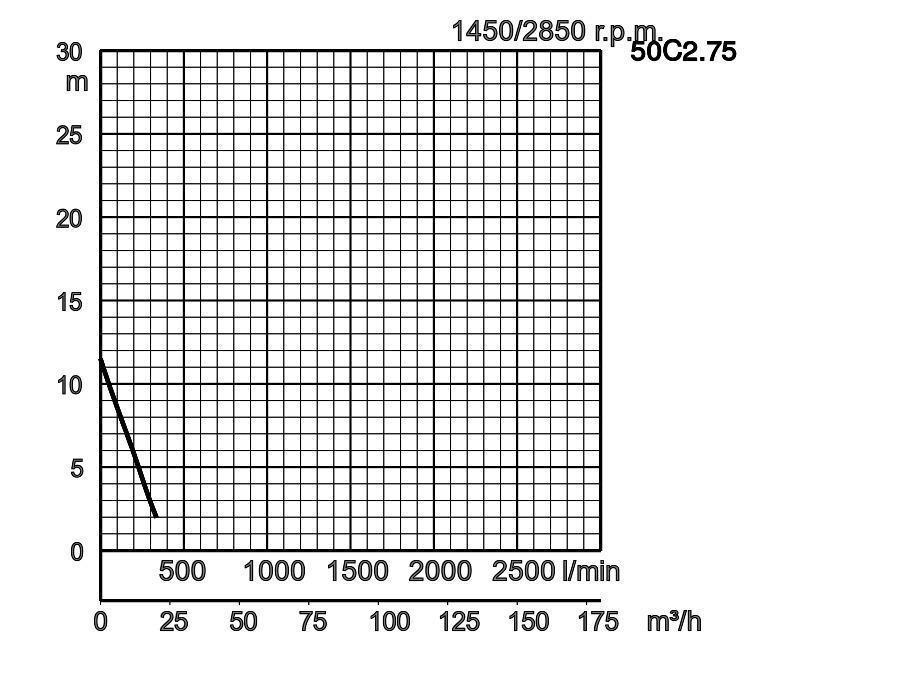

| 50C2.75 | TOS50C2.75 | 50 | 0,75 | 3 | 2850 | 11,5 | 335 | diretto | 24,0 | 23,0 | 21 | |

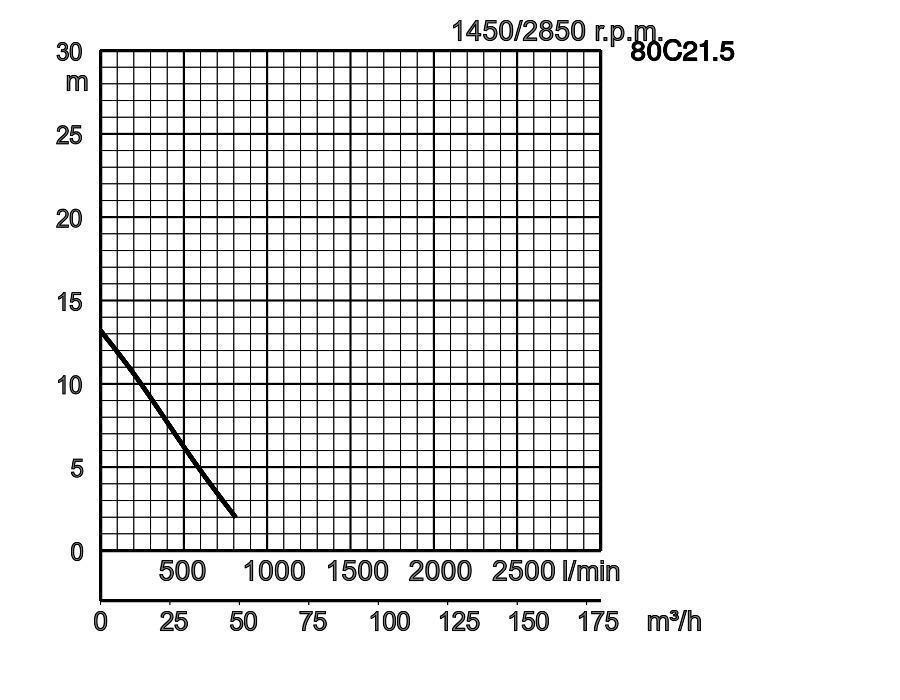

| 80C21.5 | TOS80C21.5 | 80 | 1,5 | 3 | 2850 | 13,2 | 810 | diretto | 36,0 | 34,0 | 37 | |

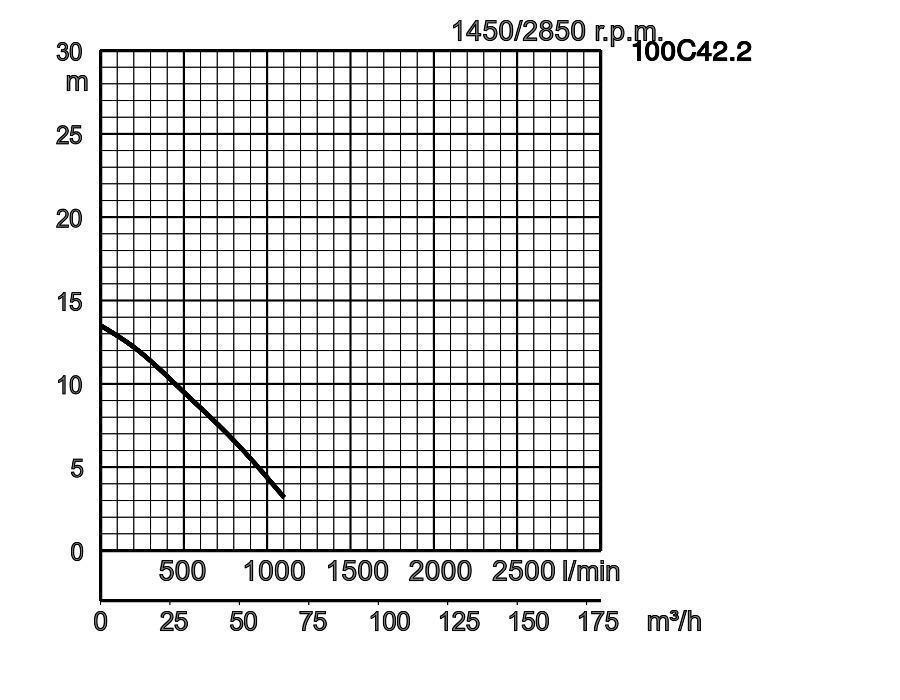

| 100C42.2 | TOS100C42.2 | 100 | 2,2 | 3 | 1450 | 13,5 | 1100 | diretto | 70,0 | 64,0 | 44 | |

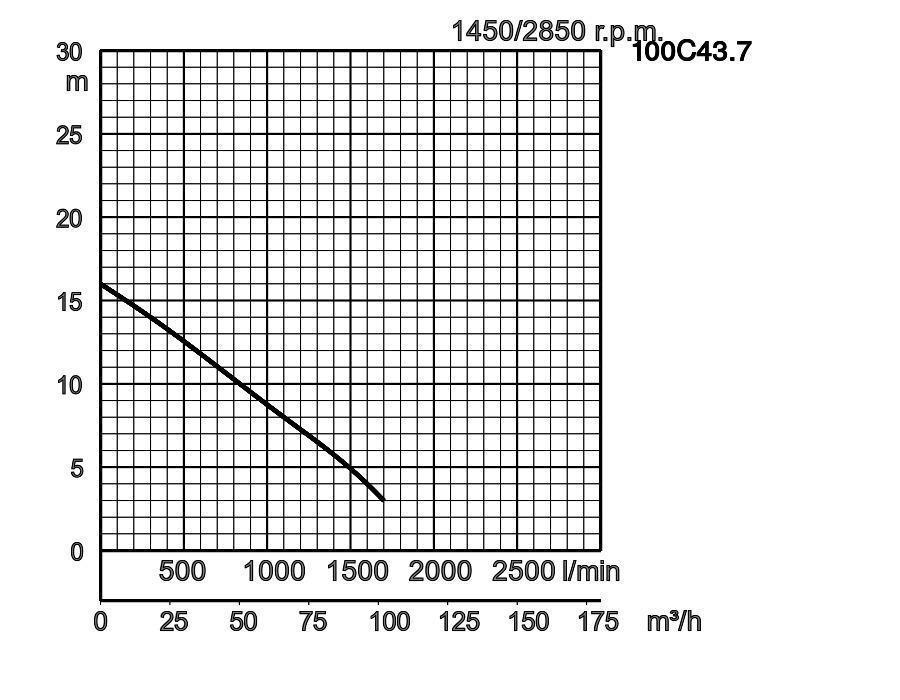

| 100C43.7 | TOS100C43.7 | 100 | 3,7 | 3 | 1450 | 16,0 | 1700 | diretto | 86,0 | 80,0 | 60 | |

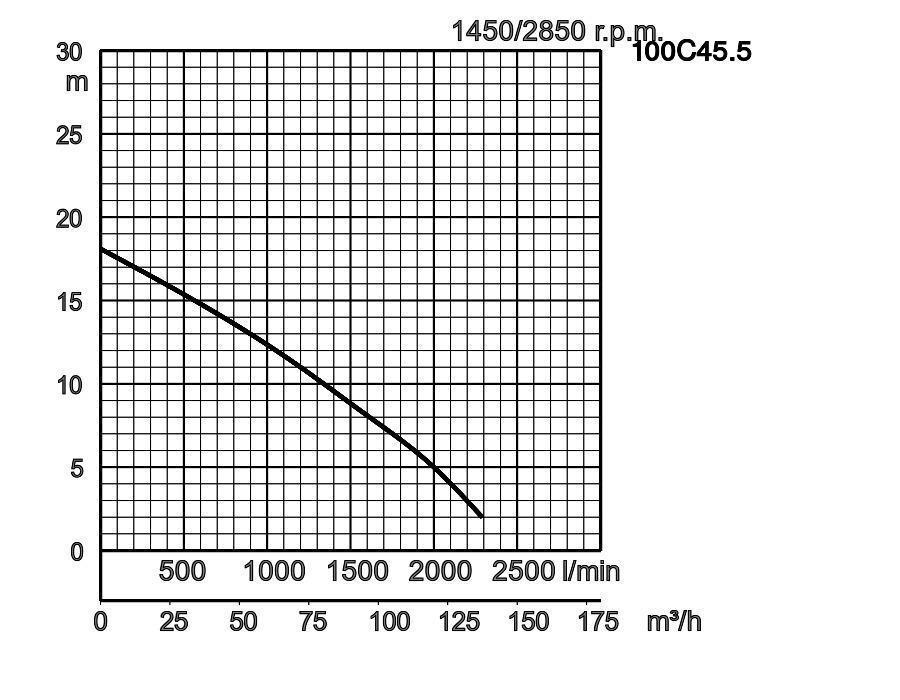

| 100C45.5 | TOS100C45.5 | 100 | 5,5 | 3 | 1450 | 18,1 | 2290 | diretto | 140,0 | 133,0 | 40 | |

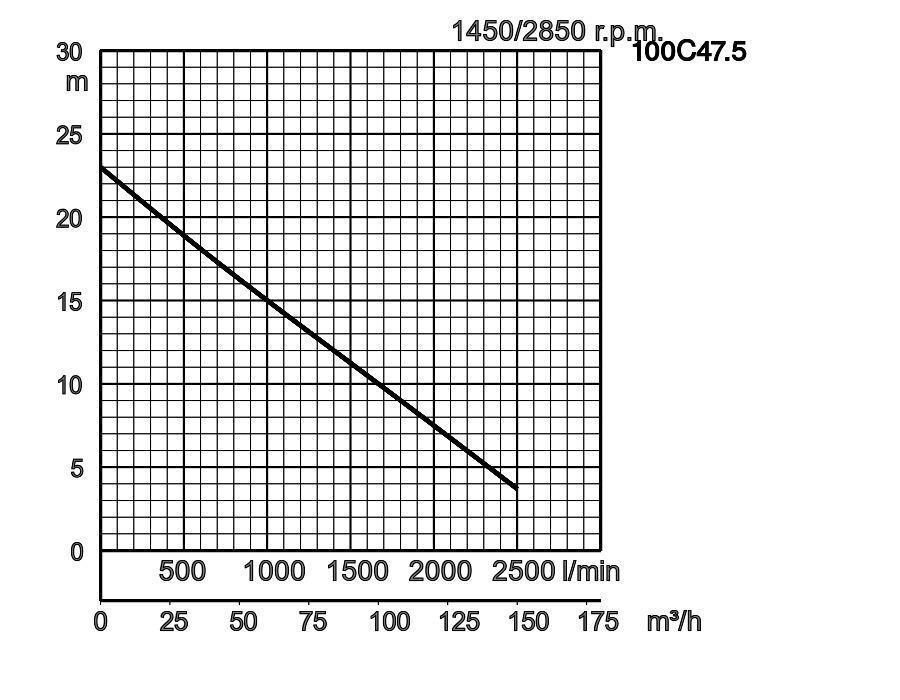

| 100C47.5 | TOS100C47.5 | 100 | 7,5 | 3 | 1450 | 23,0 | 2500 | diretto | 159,0 | 152,0 | 40 | |

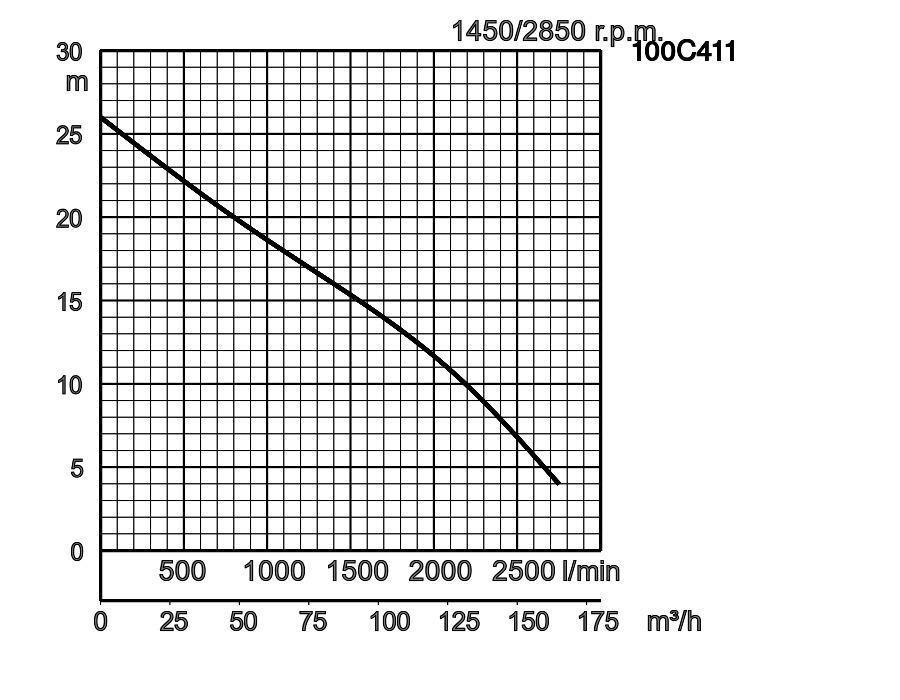

| 100C411 | TOS100C411 | 100 | 11 | 3 | 1450 | 26,0 | 2750 | s/t | 184,0 | 177,0 | 50 | |

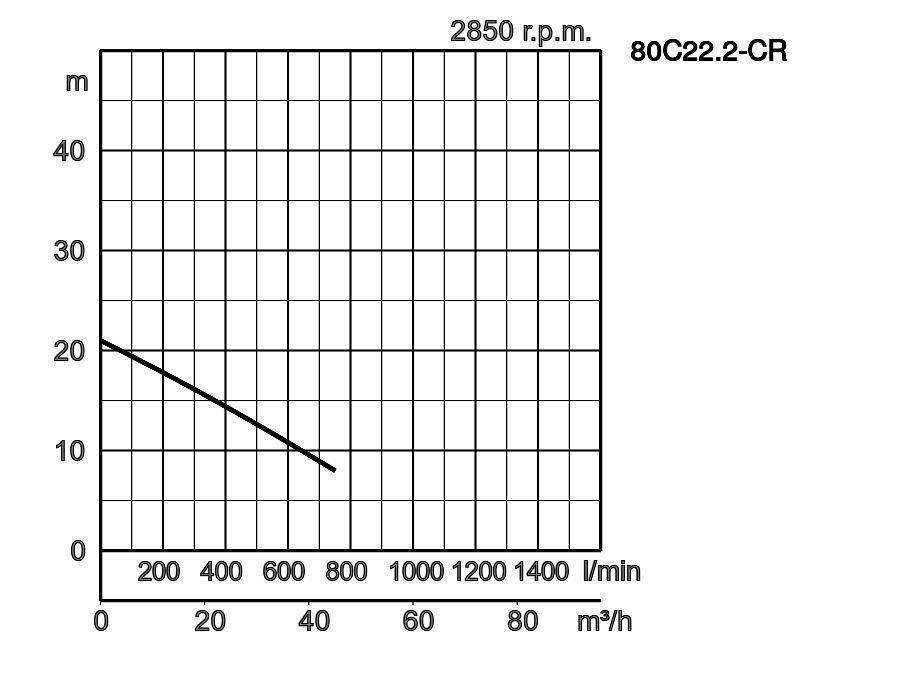

| 80C22.2-CR | TOS80C22.2-CR | 80 | 2,2 | 3 | 2850 | 21,0 | 750 | diretto | 70,0 | 64,0 | 20x31 | |

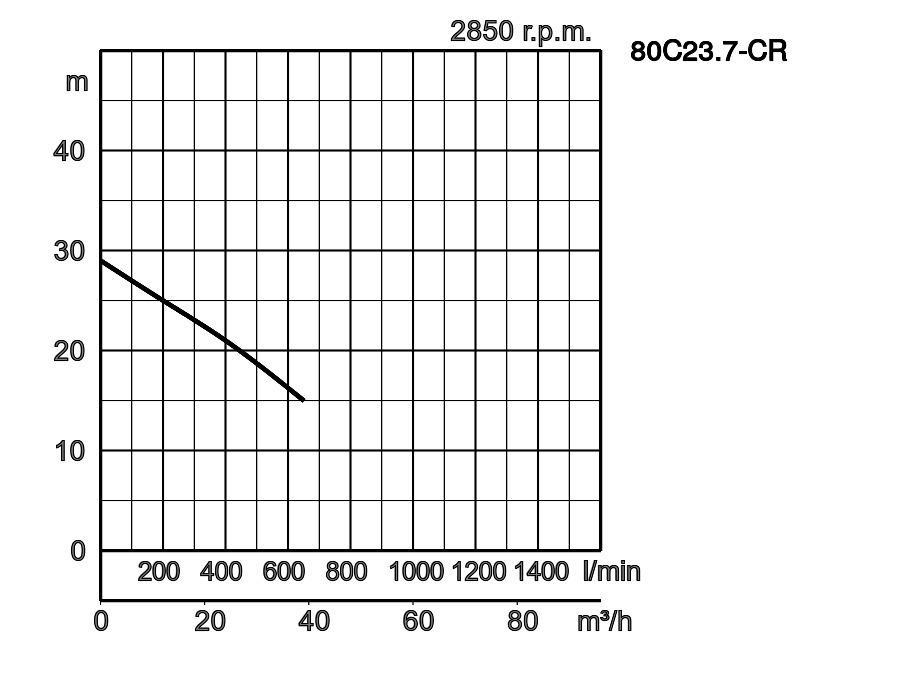

| 80C23.7-CR | TOS80C23.7-CR | 80 | 3,7 | 3 | 2850 | 29,0 | 650 | diretto | 70,0 | 64,0 | 22x31 | |

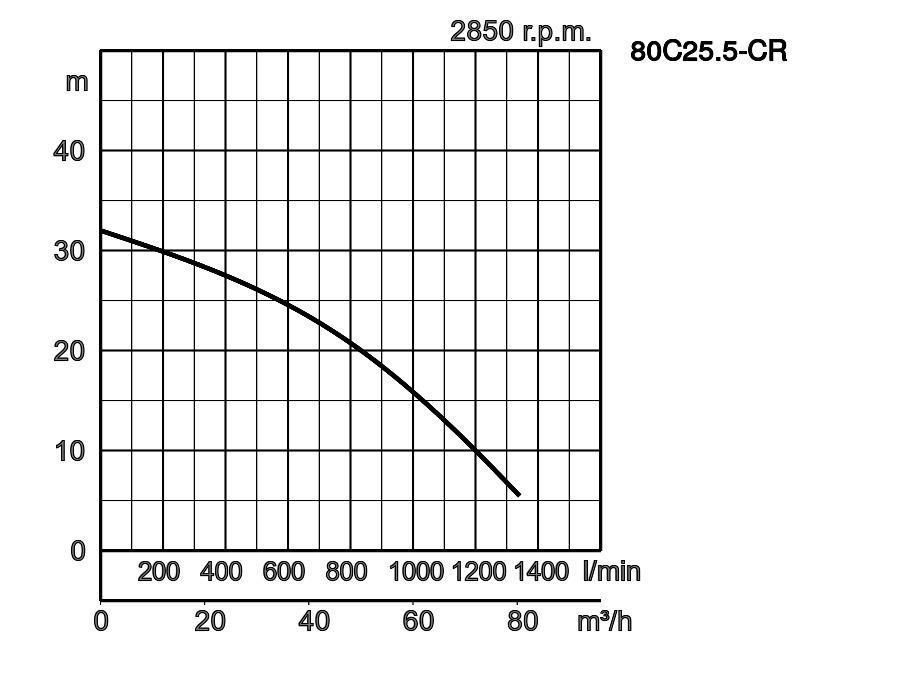

| 80C25.5-CR | TOS80C25.5-CR | 80 | 5,5 | 3 | 2850 | 32,0 | 1340 | diretto | 125,0 | 117,0 | 29x23 | |

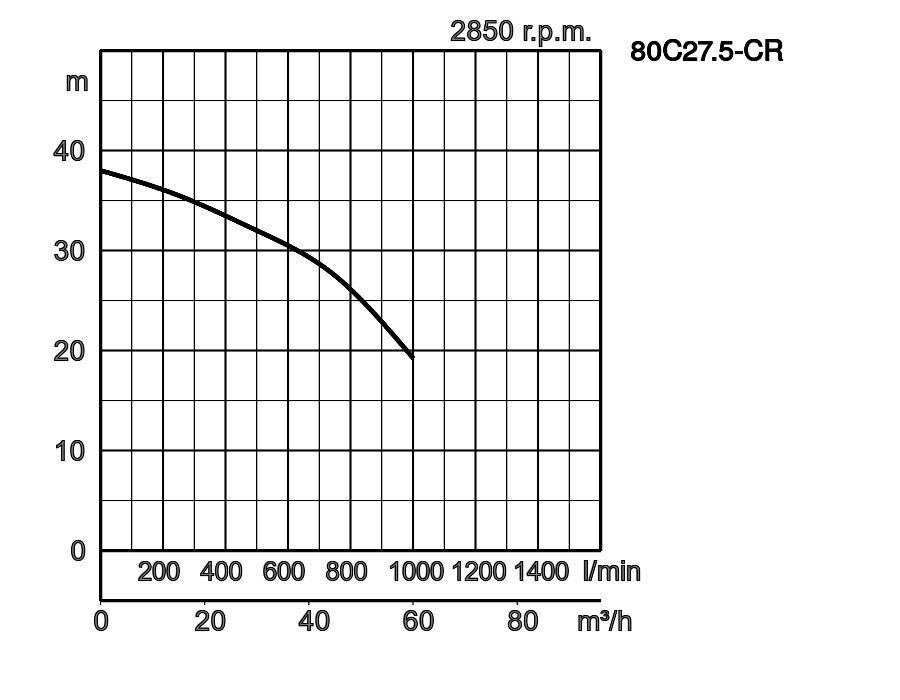

| 80C27.5-CR | TOS80C27.5-CR | 80 | 7,5 | 3 | 2850 | 38,0 | 1000 | diretto | 130,0 | 122,0 | 26x23 | |

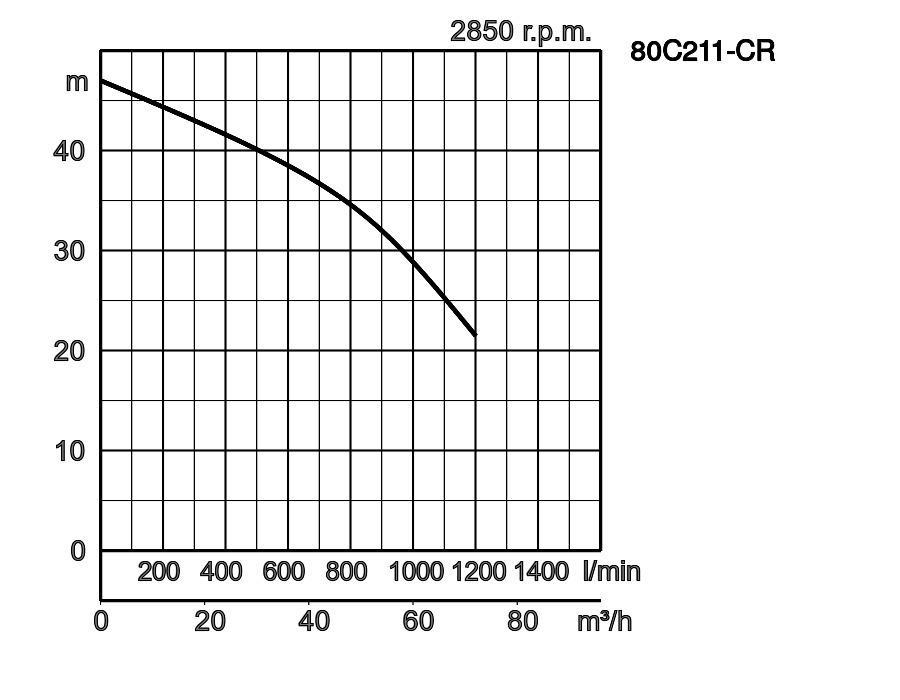

| 80C211-CR | TOS80C211-CR | 80 | 11 | 3 | 2850 | 47,0 | 1200 | s/t | 160,0 | 152,0 | 26x25,5 | |
50C2.75_4.pdf
| ø Scarico mm | 50mm, 80mm,100mm | |||
|---|---|---|---|---|
| Pompaggio liquido | Temperatura | 0-40°C | ||
| Tipo di fluido | Acque di scarico e liquidi con corpi solidi | |||
| Pompa | Componenti | Girante | Girante anti intasamento con meccanismo trituratore | |
| Tenuta meccanica | Doppia tenuta meccanica | |||
| Cuscinetti | Cuscinetti a sfera schermati | |||
| Materiale | Girante | Ghisa grigia EN-GJL-200 con coltello in carburo di silicio, Fusione di ghisa al cromo con coltello in carburo di silicio | ||
| Chiocciola | Ghisa grigia EN-GJL-200 | |||
| Piastra di usura | Ghisa sferoidale EN-GJS-700-2, Fusione di ghisa al cromo | |||
| Tenuta meccanica | Carburo di silicio in bagno d'olio | |||
| Motore | Protezione motore (incorporata) | Interruttore termico interno | ||
| Lubrificazione | Olio lubrificante (ISO VG32) | |||
| Fase / Voltaggio | trifase / 400V / 50Hz / avviamento diretto, trifase / 400V / 50Hz / avviamento s/t | |||
| Isolamento | Classe di isolamento E, Classe di isolamento F | |||
| Tipo, Poli | Motore ad induzione, 2 poli, Motore ad induzione, 4 poli | |||
| Materiale | Chiocciola | Ghisa grigia EN-GJL-150, Ghisa grigia EN-GJL-200 | ||
| Albero | Acciaio inossidabile EN-X6Cr13, Acciaio inossidabile EN-X30Cr13 | |||
| Cavo | Gomma, NSSHÖU | |||
| Connessione di scarico | Flangia filettata interno JIS 10K | |||
| Accessori opzionali | Piede di accoppiamento "TOS" (supporto guida, curva, catene di sollevamento) / Curva di scarico e piedini di appoggio per installazione libera | |||
Dimensioni in mm:
-
-
- 50C2.75
- 80C21.5
- 100C42.2
- 100C43.7
- 100C45.5
- 100C47.5
- 100C411
- 80C22.2-CR
- 80C23.7-CR
- 80C25.5-CR
- 80C27.5-CR
- 80C211-CR
W1 : livello minimo aspirazione
| Modello | A | A4 | B | D | H | W1 | W2 |
|---|---|---|---|---|---|---|---|
| 50C2.75 | 405 | 351 | 196 | 250 | 415 | 145 | 385 |
| 80C21.5 | 446 | 392 | 234 | 250 | 536 | 190 | 465 |
| 100C42.2 | 594 | 489 | 328 | 324 | 616 | 225 | 570 |
| 100C43.7 | 602 | 497 | 333 | 331 | 680 | 235 | 635 |
| 100C45.5 | 687 | 582 | 372 | 400 | 824 | 335 | 700 |
| 100C47.5 | 687 | 582 | 372 | 400 | 814 | 335 | 720 |
| 100C411 | 710 | 605 | 372 | 431 | 1000 | 300 | 840 |
| 80C22.2-CR | 519 | 427 | 289 | 260 | 611 | 180 | 565 |
| 80C23.7-CR | 519 | 427 | 291 | 260 | 613 | 180 | 565 |
| 80C25.5-CR | 615 | 522 | 320 | 345 | 879 | 225 | 745 |
| 80C27.5-CR | 615 | 522 | 320 | 345 | 879 | 225 | 745 |
| 80C211-CR | 615 | 522 | 320 | 345 | 927 | 225 | 770 |
Curva di scarico, piede di accoppiamento e piedini di supporto sono accessori e sono da ordinare separatamente
dimensioni mm - installazione con TOS:
| Modello | A | A5 | D | H | H1 | W1 | W2 |
|---|---|---|---|---|---|---|---|
| 50C2.75 | 368 | 175 | 250 | 459 | 650 | 190 | 430 |
| 80C21.5 | 410 | 165 | 250 | 586 | - | 240 | 515 |
| 100C42.2 | 484 | 165 | 324 | 631 | 790 | 240 | 585 |
| 100C43.7 | 490 | - | 339 | 690 | 860 | 245 | 645 |
| 100C45.5 | 619 | 181 | 384 | 822 | 1160 | 305 | 690 |
| 100C47.5 | 619 | 181 | 384 | 812 | 1155 | 305 | 710 |
| 100C411 | 642 | 181 | 431 | 934 | 1265 | 300 | 805 |
| 80C22.2-CR | 435 | 165 | 260 | 640 | 860 | 205 | 595 |
| 80C23.7-CR | 435 | 165 | 260 | 640 | 860 | 205 | 595 |
| 80C25.5-CR | 530 | 165 | 320 | 877 | 1200 | 220 | 745 |
| 80C27.5-CR | 530 | 165 | 320 | 877 | 1200 | 220 | 745 |
| 80C211-CR | 165 | 530 | 320 | 925 | 1250 | 220 | 765 |
-
-
- 50C2.75
- 80C21.5
- 100C42.2
- 100C43.7
- 100C45.5
- 100C47.5
- 100C411
- 80C22.2-CR
- 80C23.7-CR
- 80C25.5-CR
- 80C27.5-CR
- 80C211-CR
W1 : livello minimo aspirazione
| Uscita mm | d | T1 | T2 | T3 | T4 | T5 | T6 | K1 | K2 | K3 | B1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50mm | 50 | 230 | 185 | 50 | 25 | 160 | 200 | 120 | 120 | 10 | 250 |
| 80mm | 80 | 230 | 195 | 60 | 32 | 220 | 250 | 170 | 170 | 15 | 290 |
| 100mm | 100 | 230 | 195 | 60 | 32 | 220 | 250 | 170 | 170 | 15 | 290 |
