BZ | 400V / 50Hz

Una girante caratterizzata da un ampio canale che previene l’intasamento causato da corpi solidi. La girante può essere estratta dalla pompa rimuovendo il motore nei modelli fino a 3,7 kW.

Downloads

Curve di prestazione & Specifiche Materiale Dimensioni

Modello		Colore curva prestazione	Scarico mm	Potenza Motore kW	Fasi	r.p.m.	Prevalenza max. m	Portata max. l/min	Avviamento	Peso a secco kg *		Passaggio girante mm
Installaz. standard	con guide supporto	Colore curva prestazione	Scarico mm	Potenza Motore kW	Fasi	r.p.m.	Prevalenza max. m	Portata max. l/min	Avviamento	Installaz. standard	con guide supporto	Passaggio girante mm
80BZ41.5	TOS80BZ41.5	1 print 80BZ41.5_4.pdf	80	1,5	3	1450	8,5	1400	diretto	78,0	74,0	80
100BZ42.2	TOS100BZ42.2	2 print 100BZ42.2_4.pdf	100	2,2	3	1450	11,3	1800	diretto	80.0	74,0	80
100BZ43.7	TOS100BZ43.7	3 print 100BZ43.7_4.pdf	100	3,7	3	1450	14,7	2100	diretto	100,0	94,0	80
100BZ45.5	TOS100BZ45.5	4 print 100BZ45.5_4.pdf	100	5,5	3	1450	19,0	2085	diretto	175,0	168,0	80
100BZ47.5	TOS100BZ47.5	5 print 100BZ47.5_4.pdf	100	7,5	3	1450	23,6	2100	diretto	194,0	187,0	80
100BZ411	TOS100BZ411	6 print 100BZ411_4.pdf	100	11	3	1450	26,0	3575	s/t	219,0	212,0	80
100BZ411H	TOS100BZ411H	7 print 100BZ411H_4.pdf	100	11	3	1450	30,0	2810	s/t	219,0	212,0	80

ø Scarico mm			80mm,100mm
Pompaggio liquido	Temperatura		0-40°C
Pompaggio liquido	Tipo di fluido		Scarichi municipali
Pompa	Componenti	Girante	Girante anti intasamento
		Tenuta meccanica	Doppia tenuta meccanica
		Cuscinetti	Cuscinetti a sfera schermati
	Materiale	Girante	Ghisa grigia EN-GJL-200
		Chiocciola	Ghisa grigia EN-GJL-200
		Piastra di usura	Ghisa grigia EN-GJL-200
		Tenuta meccanica	Carburo di silicio in bagno d'olio
Motore	Lubrificazione		Olio lubrificante (ISO VG32)
	Protezione motore (incorporata)		Interruttore termico interno, Protezione miniaturizzata
	Fase / Voltaggio		trifase / 400V / 50Hz / avviamento diretto, trifase / 400V / 50Hz / avviamento s/t
	Tipo, Poli		Motore ad induzione, 4 poli
	Isolamento		Classe di isolamento F
	Materiale	Chiocciola	Ghisa grigia EN-GJL-150
		Albero	Acciaio inossidabile EN-X30Cr13
		Cavo	Gomma, NSSHÖU
Connessione di scarico			Flangia filettata interno JIS 10K
Accessori opzionali			Piede di accoppiamento "TOS" (supporto guida, curva, catene di sollevamento) / Curva di scarico e piedini di appoggio per installazione libera

Dimensioni in mm:

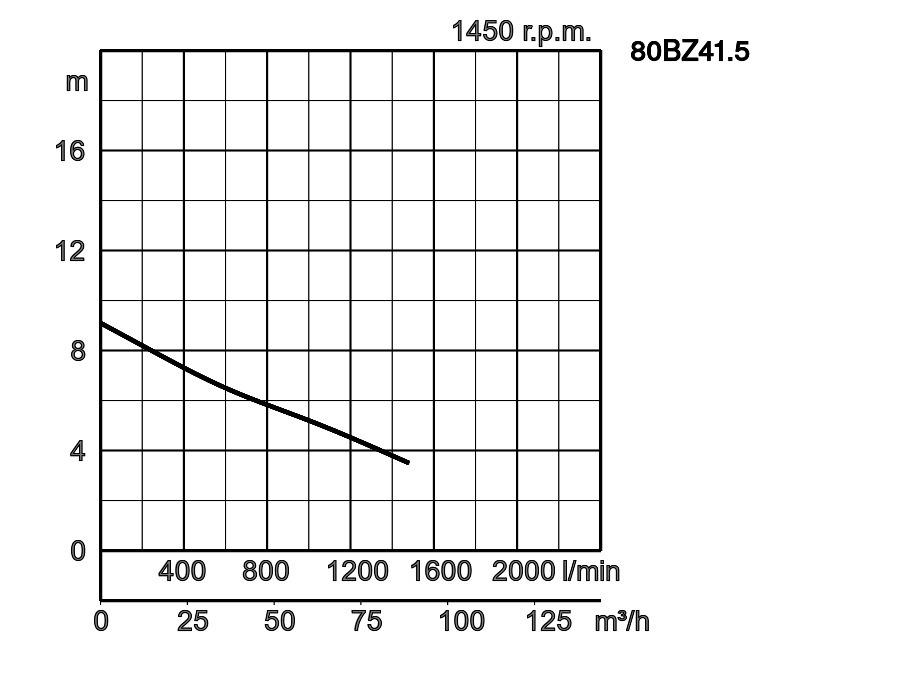

80BZ41.5

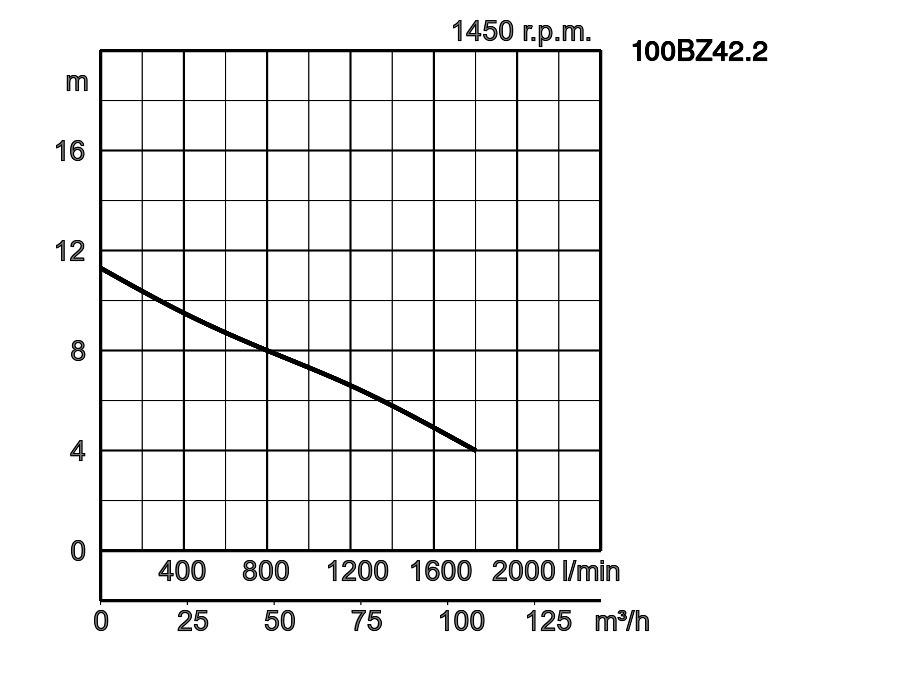

100BZ42.2

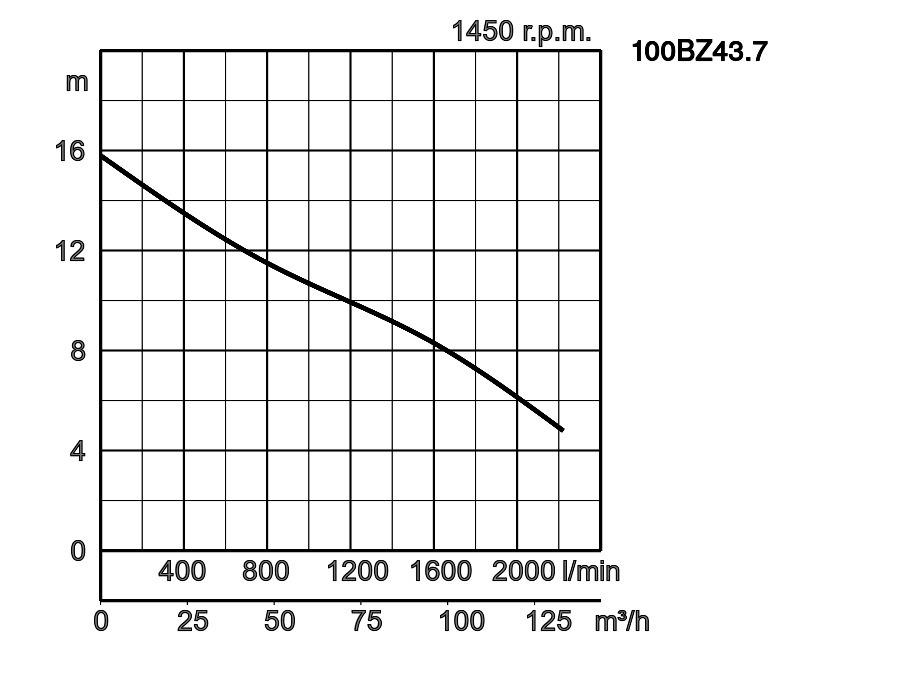

100BZ43.7

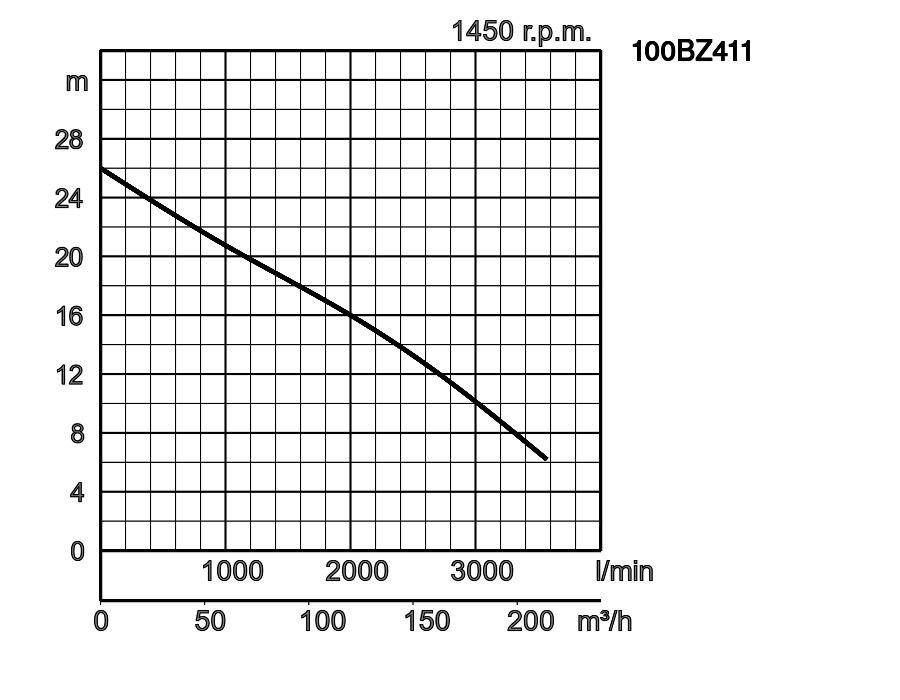

100BZ411

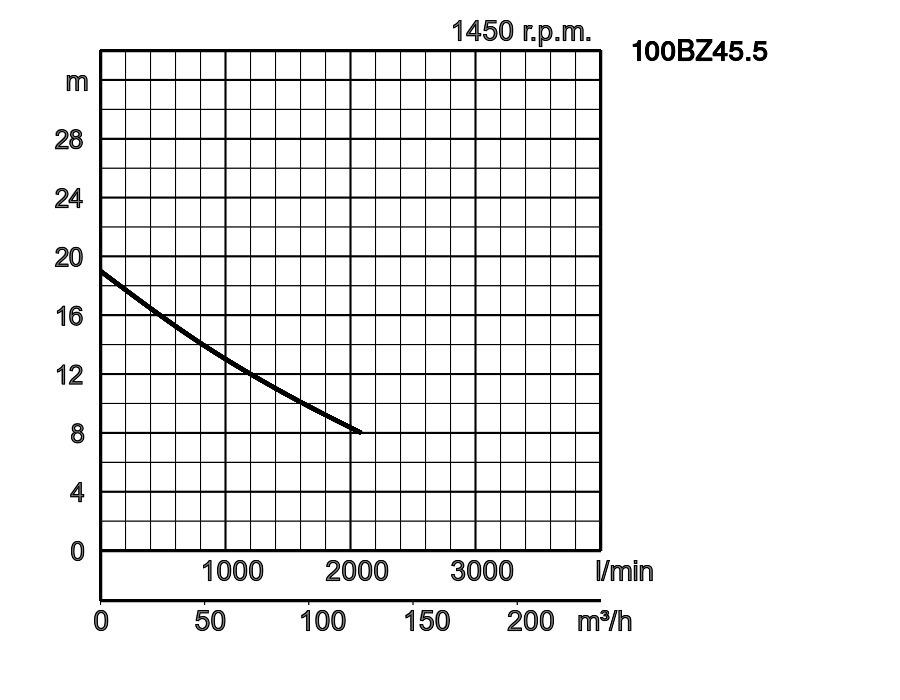

100BZ45.5

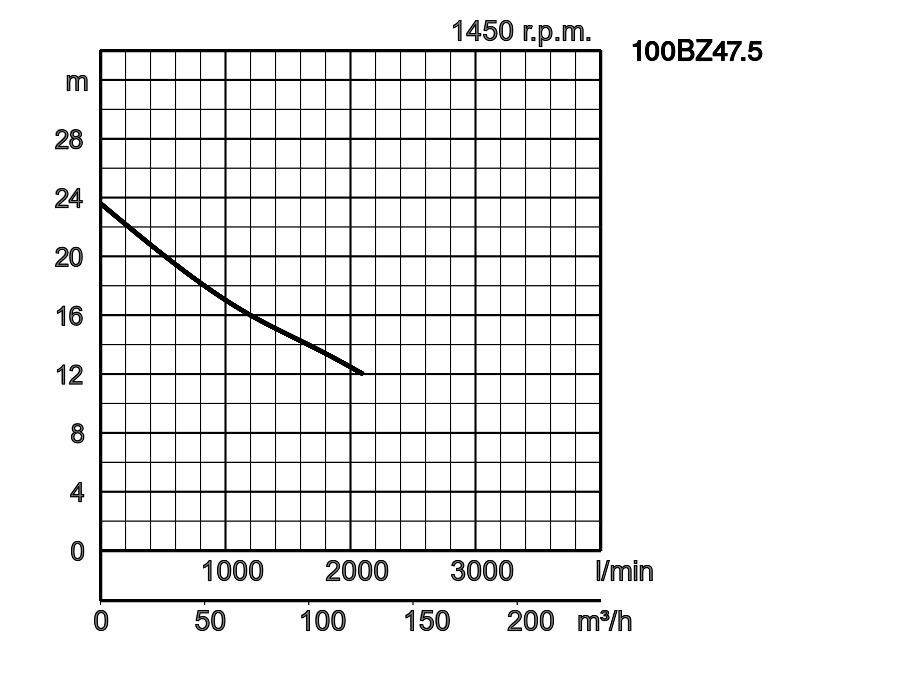

100BZ47.5

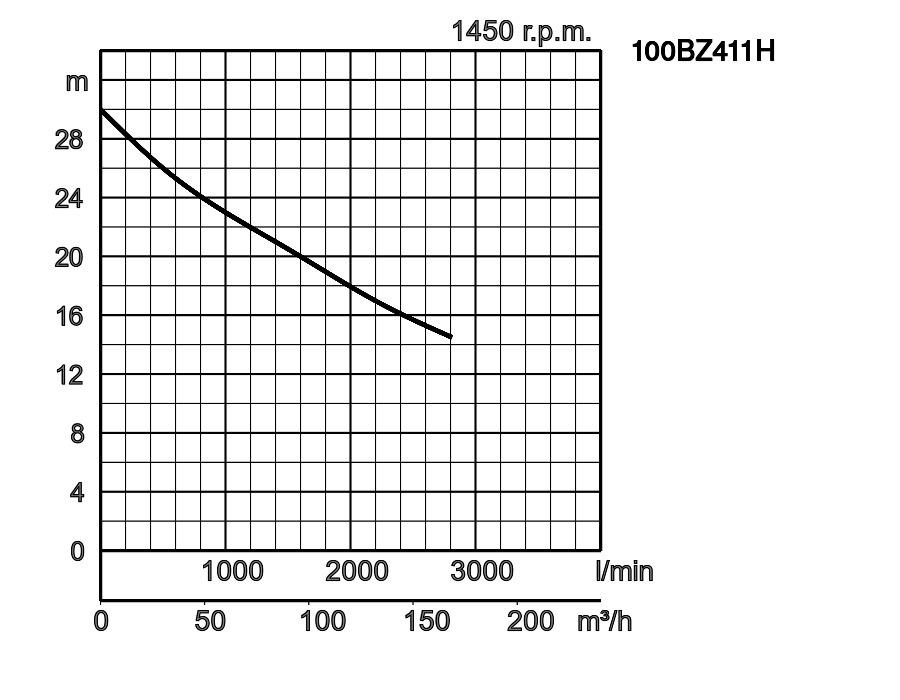

100BZ411H

W1 : livello minimo aspirazione

Modello	A	A1	A2	A3	B	D	D1	D2	H	W1	W2
80BZ41.5	523	302	129	190	303	273	133	140	631	235	590
100BZ42.2	551	317	129	190	328	273	133	140	631	235	590
100BZ43.7	584	327	153	200	328	289	139	150	681	235	640
100BZ45.5	716	407	204	280	380	421	205	216	925	305	790
100BZ47.5	716	407	204	280	380	421	205	216	946	305	820
100BZ411	727	407	215	280	377	431	205	226	1023	330	865
100BZ411H	727	407	215	280	377	431	205	226	1023	330	865

Curva di scarico, piede di accoppiamento e piedini di supporto sono accessori e sono da ordinare separatamente

dimensioni mm - installazione con TOS:

Modello	A	A1	A2	A3	A5	A6	D	D1	D2	H	H1	H2	M1	M2	W1	W2
80BZ41.5	439	310	129	250	165	258	273	133	140	646	805	15	600	500	250	605
100BZ42.2	439	310	129	250	165	270	273	133	140	646	805	15	600	500	250	605
100BZ43.7	473	320	153	260	165	270	289	139	150	696	855	15	600	500	250	655
100BZ45.5	649	445	204	330	181	286	407	191	216	914	1210	112	950	700	295	780
100BZ47.5	649	445	204	330	181	286	407	191	216	935	1248	112	950	700	295	805
100BZ411	660	445	215	350	181	286	428	202	226	1016	1312	113	950	700	330	860
100BZ411H	660	445	215	350	181	286	428	202	226	1016	1312	113	950	700	330	860

100BZ411
100BZ411H

80BZ41.5
100BZ42.2
100BZ43.7
100BZ45.5
100BZ47.5

W1 : livello minimo aspirazione

Uscita mm	d	T2	T3	T4	T5	T6	T7	T8	T9	T10	T11	K1	K3	K4	K5	B1	B2	B3
80mm	80	230	195	80	50	220	250	60	25	28	50	170	155	15	40	290	237	15
100mm	100	230	195	80	50	220	250	60	25	28	32	170	155	15	40	290	237	15
