La serie UY è equipaggiata con una girante vortex e un'ampia chiocciola. Questa costruzione previene l'intasamento da parte di corpi grossi o fibrosi.
Sei qui:
- Inizio >
- Italia >
- Industria e fognatura >
- Pompe per acque reflue >
- 80UYZ
80UYZ | 400V / 50Hz
Downloads
Serie simile
| Modello | Colore curva prestazione | Scarico mm | Potenza Motore kW | Fasi | r.p.m. | Prevalenza max. m | Portata max. l/min | Avviamento | Peso a secco kg * | Passaggio girante mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Installaz. standard | con guide supporto | Installaz. standard | con guide supporto | |||||||||

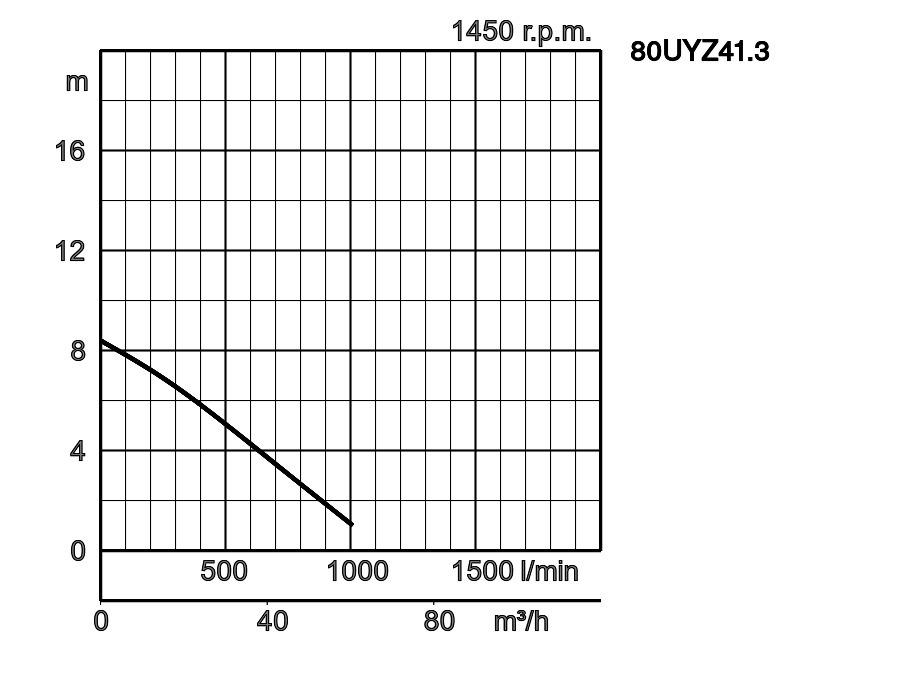

| 80UYZ41.3 | TOS80UYZ41.3 | 80 | 1,3 | 3 | 1450 | 8,4 | 1000 | diretto | 78,0 | 62,7 | 80 | |

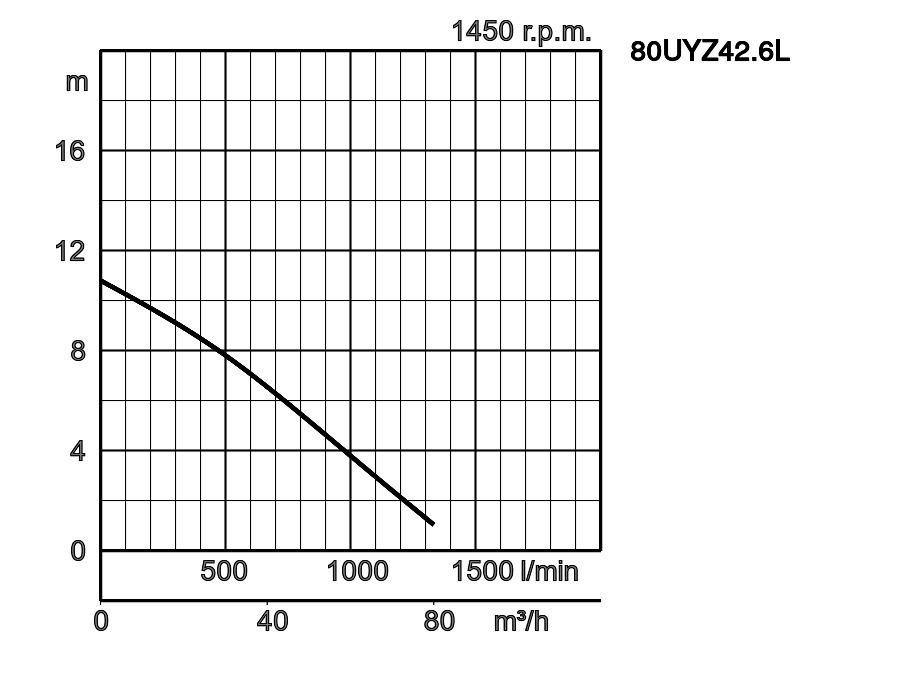

| 80UYZ42.6L | TOS80UYZ42.6L | 80 | 2,6 | 3 | 1450 | 10,8 | 1330 | diretto | 86,2 | 70,9 | 80 | |

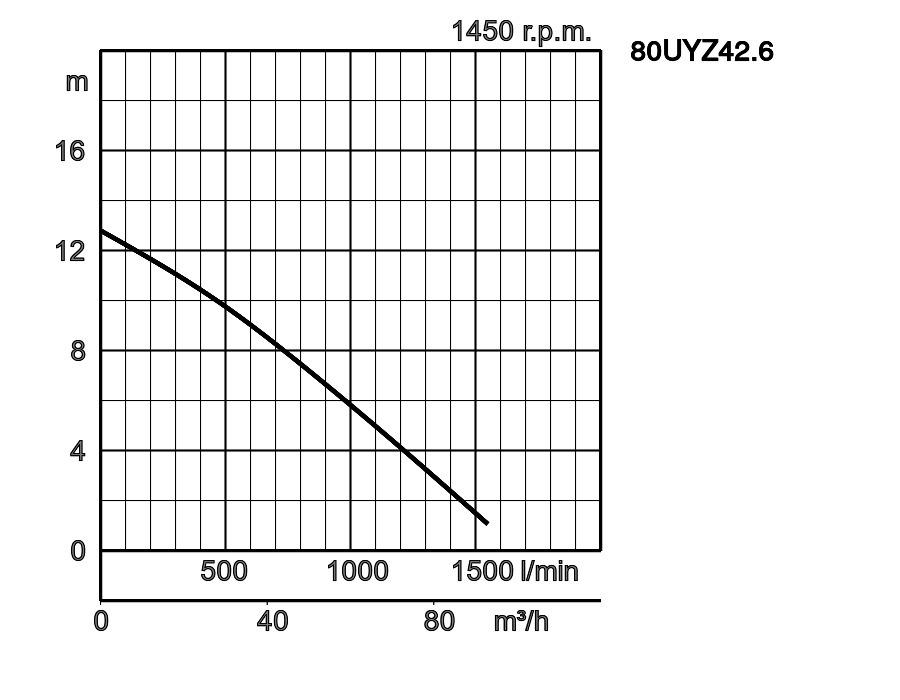

| 80UYZ42.6 | TOS80UYZ42.6 | 80 | 2,6 | 3 | 1450 | 12,8 | 1548 | diretto | 86,3 | 71,0 | 80 | |

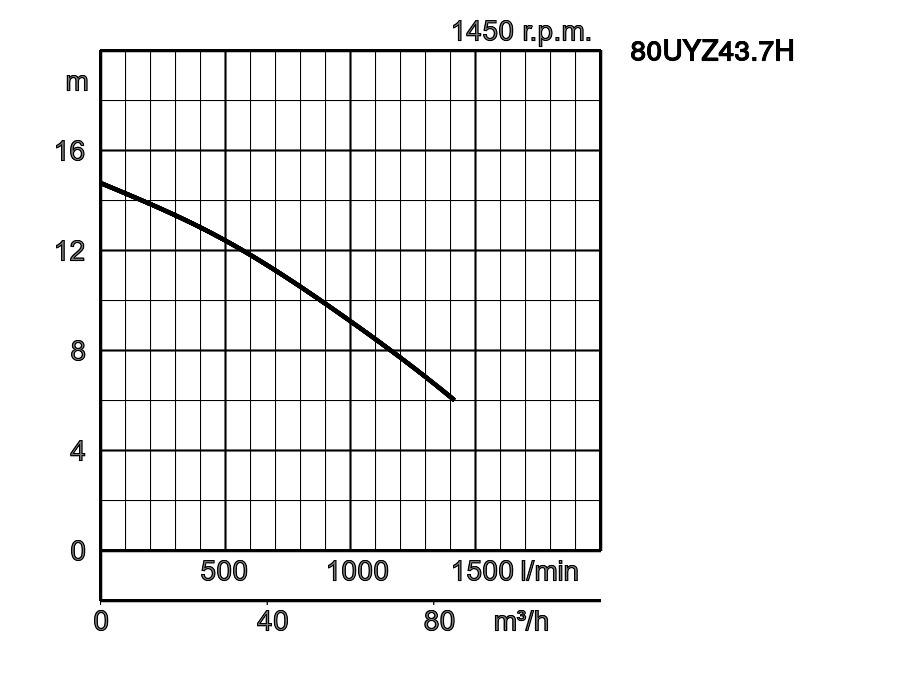

| 80UYZ43.7H | TOS80UYZ43.7H | 80 | 3,7 | 3 | 1450 | 14,7 | 1415 | s/t | 123,7 | 108,4 | 80 | |

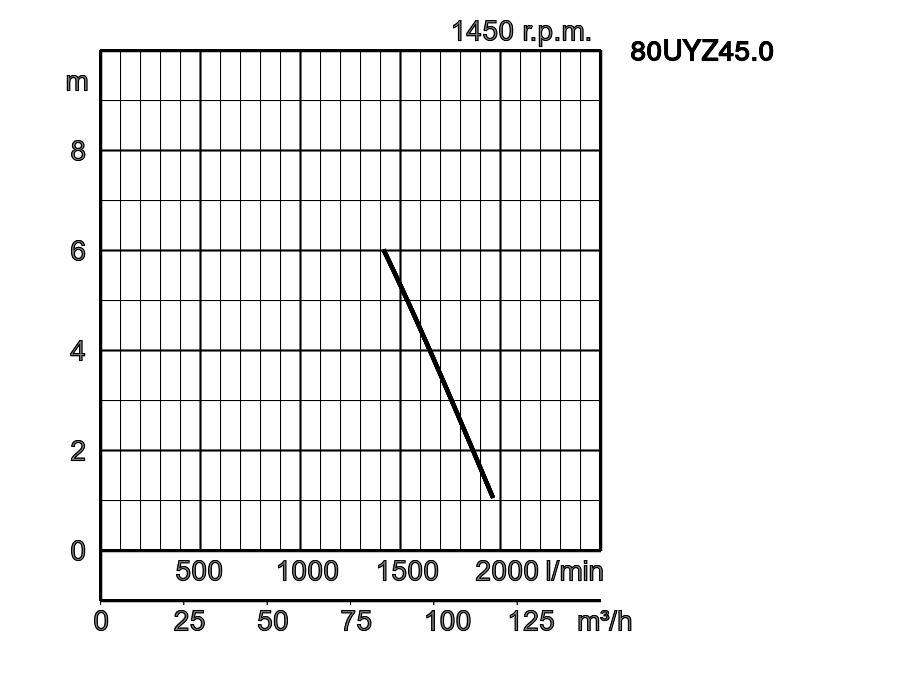

| 80UYZ45.0 | TOS80UYZ45.0 | 80 | 5,0 | 3 | 1450 | 6,0 | 1962 | s/t | 127,2 | 112,0 | 80 | |

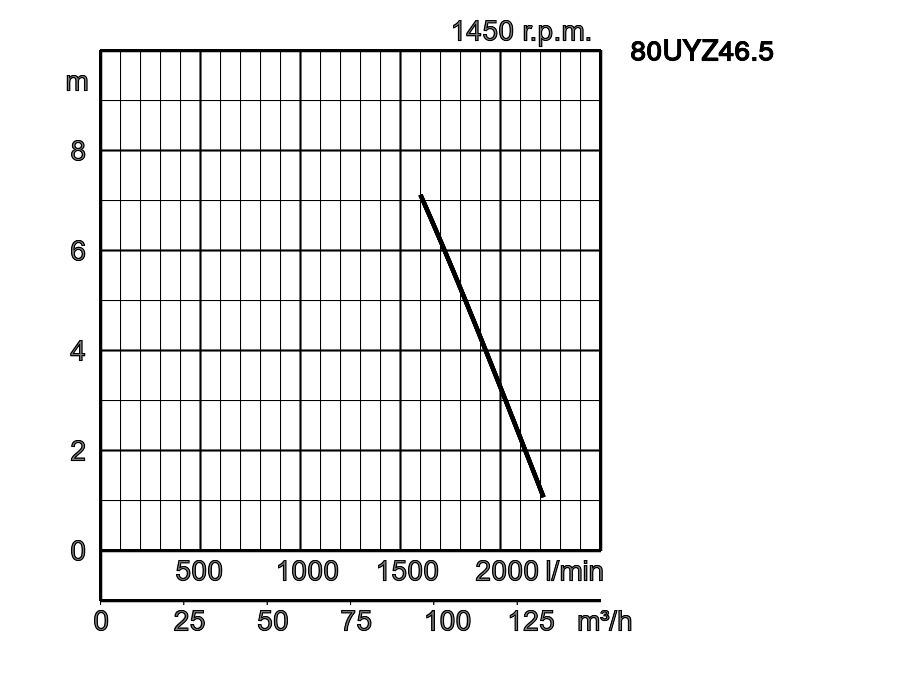

| 80UYZ46.5 | TOS80UYZ46.5 | 80 | 6,5 | 3 | 1450 | 7,0 | 2214 | s/t | 130,1 | 114,8 | 80 | |
80UYZ41.3_4.pdf
| ø Scarico mm | 80mm | |||
|---|---|---|---|---|
| Pompaggio liquido | Temperatura | 0-35°C, 0-40°C | ||
| Tipo di fluido | Scarichi municipali | |||
| Pompa | Componenti | Girante | Girante vortex | |
| Tenuta meccanica | Guarnizioni meccaniche doppie | |||
| Cuscinetti | Cuscinetti a sfera schermati | |||
| Materiale | Girante | Pezzo fuso in ghisa grigia EN-GJL-250 | ||
| Chiocciola | Pezzo fuso in ghisa grigia EN-GJL-250 | |||
| Tenuta meccanica | Parte superiore in carburo di silicio in bagno d'olio | |||
| Anello di usura | Bronzo | |||
| Motore | Tipo, Poli | Motore ad induzione, 4 poli | ||
| Lubrificazione | Olio lubrificante (ISO VG32) | |||
| Fase / Voltaggio | trifase / 400V / 50Hz / avviamento diretto, trifase / 400V / 50Hz / avviamento s/t | |||
| Isolamento | Classe d'isolamento H | |||
| Protezione motore (incorporata) | Protezione miniaturizzata | |||
| Materiale | Chiocciola | Pezzo fuso in ghisa grigia EN-GJL-250 | ||
| Albero | Acciaio inossidabile EN-X5CrNiMo17-12-2 | |||
| Cavo | Gomma, 10m H07RN8-F | |||
| Connessione di scarico | Flangia DIN/ANSI DN80 (PN10) | |||
| Accessori opzionali | Piede di accoppiamento "TOS" (supporto guida, curva, catene di sollevamento) / Curva di scarico e piedini di appoggio per installazione libera | |||
Dimensioni in mm:
-
-
- 80UYZ41.3
- 80UYZ42.6L
- 80UYZ43.7H
- 80UYZ42.6
- 80UYZ45.0
- 80UYZ46.5
W1 : livello minimo aspirazione
| Modello | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80UYZ41.3 | 526 | 365 | 220 | 290 | 145 | 80 | 100 | 3" | - | - | - | 395 | 589 | 137 |
| 80UYZ42.6L | 563 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UYZ42.6 | 563 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UYZ43.7H | 767 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UYZ45.0 | 767 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UYZ46.5 | 767 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
Curva di scarico, piede di accoppiamento e piedini di supporto sono accessori e sono da ordinare separatamente
dimensioni mm - installazione con TOS:
| Modello | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 80UYZ41.3 | 526 | 365 | 220 | 290 | 145 | 722 | 80 | 100 | 112 |
| 80UYZ42.6L | 563 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UYZ42.6 | 563 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UYZ43.7H | 767 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UYZ45.0 | 767 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UYZ46.5 | 767 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
-
-
- 80UYZ41.3
- 80UYZ42.6L
- 80UYZ43.7H
- 80UYZ42.6
- 80UYZ45.0
- 80UYZ46.5
W1 : livello minimo aspirazione
