Girante multicanale aperta con meccanismo trituratore. Questa costruzione assicura che corpi estranei fibrosi vengano triturati e che le acque reflue vengano trasferite senza rischi di intasamento.
Sei qui:
- Inizio >
- Italia >
- Industria e fognatura >
- Pompe per acque reflue >
- 50GP
50GP | 400V / 50Hz
Downloads
| Modello | Colore curva prestazione | Scarico mm | Potenza Motore kW | Fasi | r.p.m. | Prevalenza max. m | Portata max. l/min | Avviamento | Peso a secco kg * | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Installaz. standard | con guide supporto | Installaz. standard | con guide supporto | ||||||||

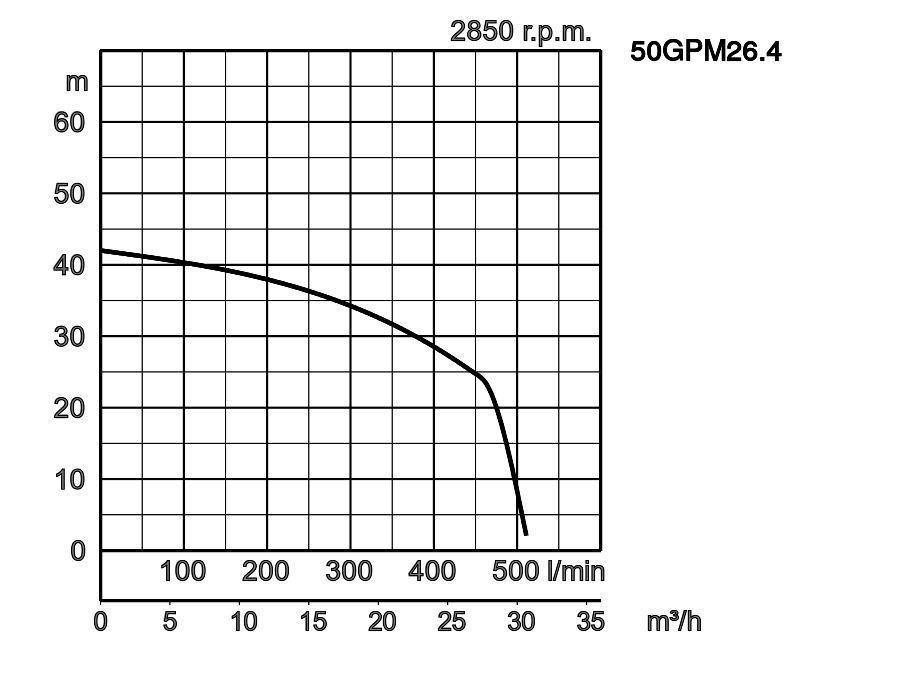

| 50GPM26.4 | TOS50GYM26.4 | 50 | 6,4 | 3 | 2850 | 42,0 | 510 | s/t | 108,0 | 104,0 | |

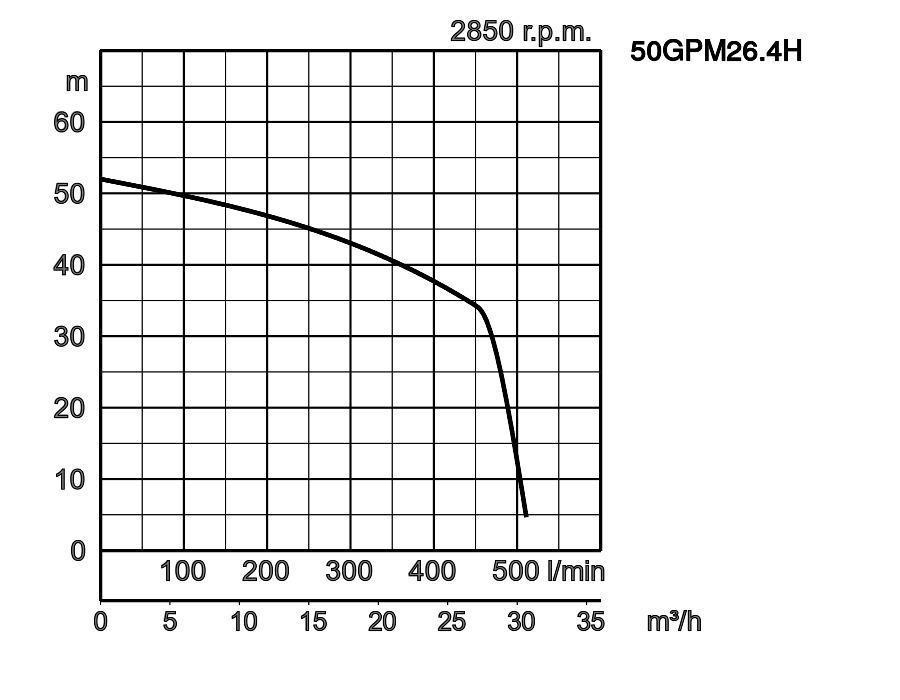

| 50GPM26.4H | TOS50GYM26.4H | 50 | 6,4 | 3 | 2850 | 52,0 | 510 | s/t | 108,0 | 104,0 | |
| 50GPM29.5 | TOS50GYM29.5 | 50 | 9,5 | 3 | 2850 | 68,0 | 510 | s/t | 111,0 | 107,0 | |
50GPM26.4_4.pdf
| ø Scarico mm | 50mm | |||
|---|---|---|---|---|
| Pompaggio liquido | Temperatura | 0-40°C | ||
| Tipo di fluido | Scarichi municipali | |||
| Pompa | Componenti | Girante | Girante multicanale aperta con meccanismo di taglio | |
| Tenuta meccanica | Guarnizioni meccaniche doppie | |||
| Cuscinetti | Cuscinetti a sfera schermati | |||
| Materiale | Girante | Pezzo fuso in ghisa grigia EN-GJL-250 | ||
| Chiocciola | Pezzo fuso in ghisa grigia EN-GJL-250 | |||
| Tenuta meccanica | Parte superiore in carburo di silicio in bagno d'olio | |||
| Dispositivo di taglio | Acciaio inossidabile DIN 1.4122 | |||
| Motore | Tipo, Poli | Motore ad induzione, 2 poli | ||
| Lubrificazione | Olio lubrificante (ISO VG32) | |||
| Fase / Voltaggio | trifase / 400V / 50Hz / avviamento s/t | |||
| Isolamento | Classe d'isolamento H | |||
| Protezione motore (incorporata) | Protezione miniaturizzata | |||
| Materiale | Chiocciola | Pezzo fuso in ghisa grigia EN-GJL-250 | ||
| Albero | Acciaio inossidabile EN-X5CrNiMo17-12-2 | |||
| Cavo | Gomma, 10m H07RN8-F | |||
| Connessione di scarico | Flangia DIN/ANSI DN50 (PN10) | |||
| Accessori opzionali | Piede di accoppiamento "TOS" (supporto guida, curva, catene di sollevamento) / Curva di scarico e piedini di appoggio per installazione libera | |||
Dimensioni in mm:
-
-
- 50GPM26.4
- 50GPM26.4H
- 50GPM29.5
W1 : livello minimo aspirazione
| Modello | A |
|---|---|
| 50GPM26.4 | 795 |
| 50GPM26.4H | 795 |
| 50GPM29.5 | 865 |
Curva di scarico, piede di accoppiamento e piedini di supporto sono accessori e sono da ordinare separatamente
dimensioni mm - installazione con TOS:
| Modello | B |
|---|---|
| 50GPM26.4 | 815 |
| 50GPM26.4H | 815 |
| 50GPM29.5 | 885 |
-
-
- 50GPM26.4
- 50GPM26.4H
- 50GPM29.5
W1 : livello minimo aspirazione
