300BYK | 400V / 50Hz

La girante bi-canale chiusa assicura che le acque reflue contenenti fanghi e sostanze fibrose siano pompate in modo efficiente, senza rischio di intasamento.

Downloads

sew-BY_K_300mm-IT (1.25 MB)

Curve di prestazione & Specifiche Materiale Dimensioni

Modello		Colore curva prestazione	Scarico mm	Potenza Motore kW	Fasi	r.p.m.	Prevalenza max. m	Portata max. l/min	Avviamento	Peso a secco kg *		Passaggio girante mm
Installaz. standard	con guide supporto	Colore curva prestazione	Scarico mm	Potenza Motore kW	Fasi	r.p.m.	Prevalenza max. m	Portata max. l/min	Avviamento	Installaz. standard	con guide supporto	Passaggio girante mm

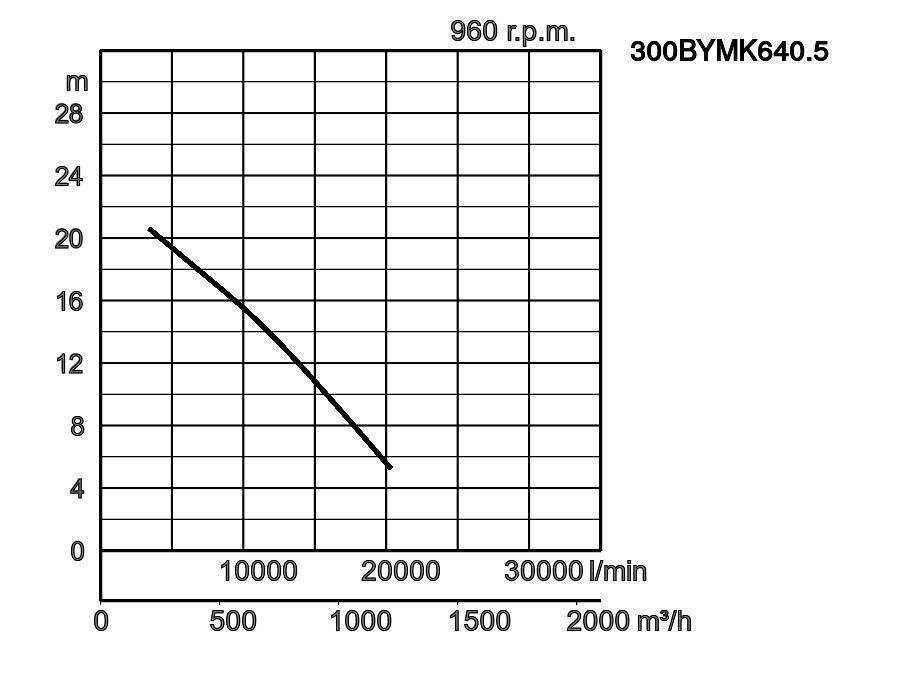

300BYMK640.5	300BYMK640.5	1 print 300BYMK640.5_4.pdf	300	40,5	3	960	20,6	20333	s/t	1007,3	1007,3	150

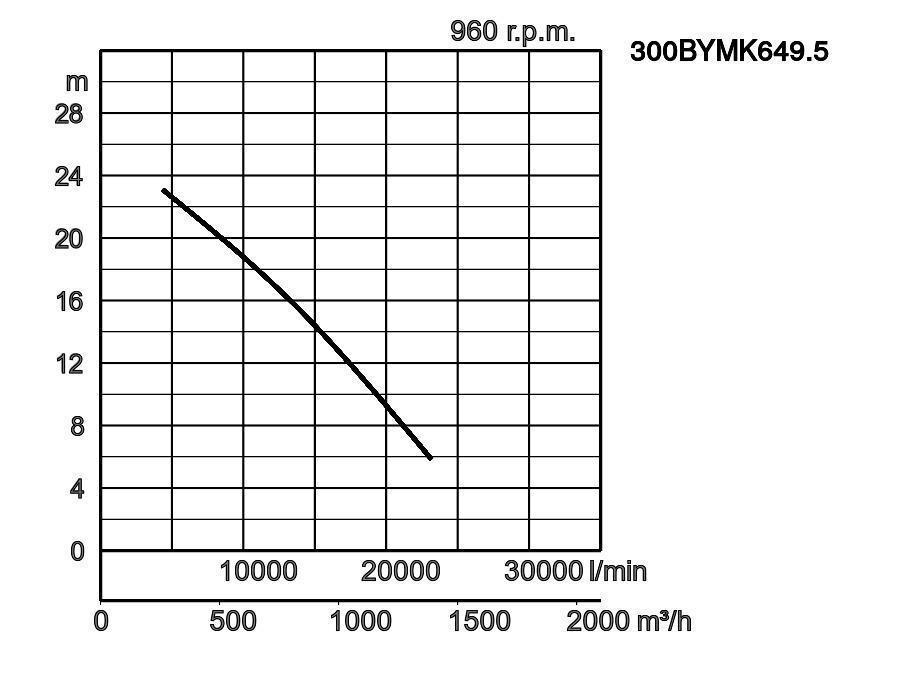

300BYMK649.5	300BYMK649.5	2 print 300BYMK649.5_4.pdf	300	49,5	3	960	23,1	23167	s/t	1033,3	1033,3	150

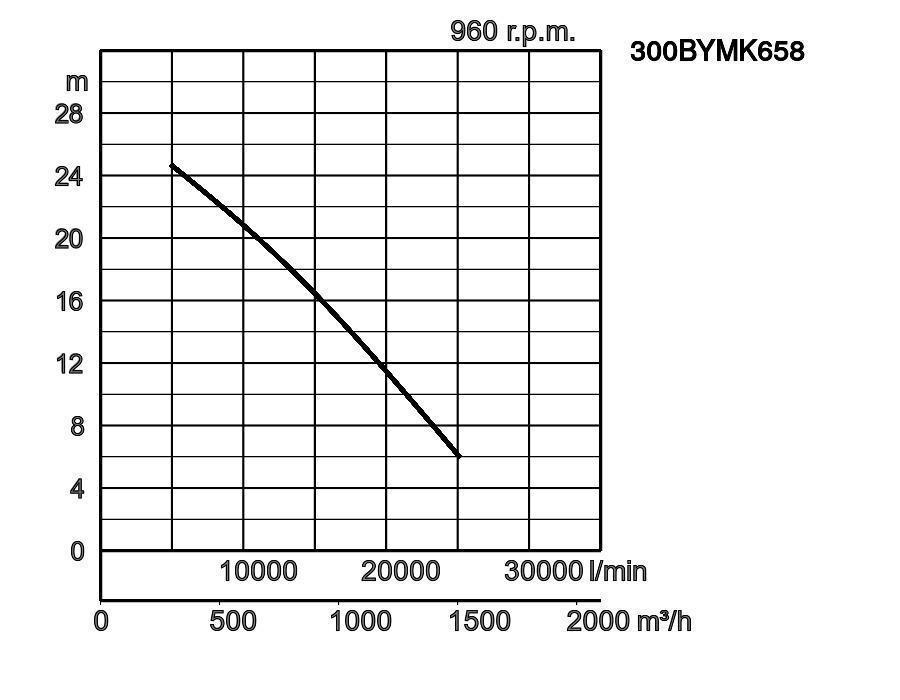

300BYMK658	300BYMK658	3 print 300BYMK658_4.pdf	300	58	3	960	24,7	25166	s/t	1082,4	1082,4	150

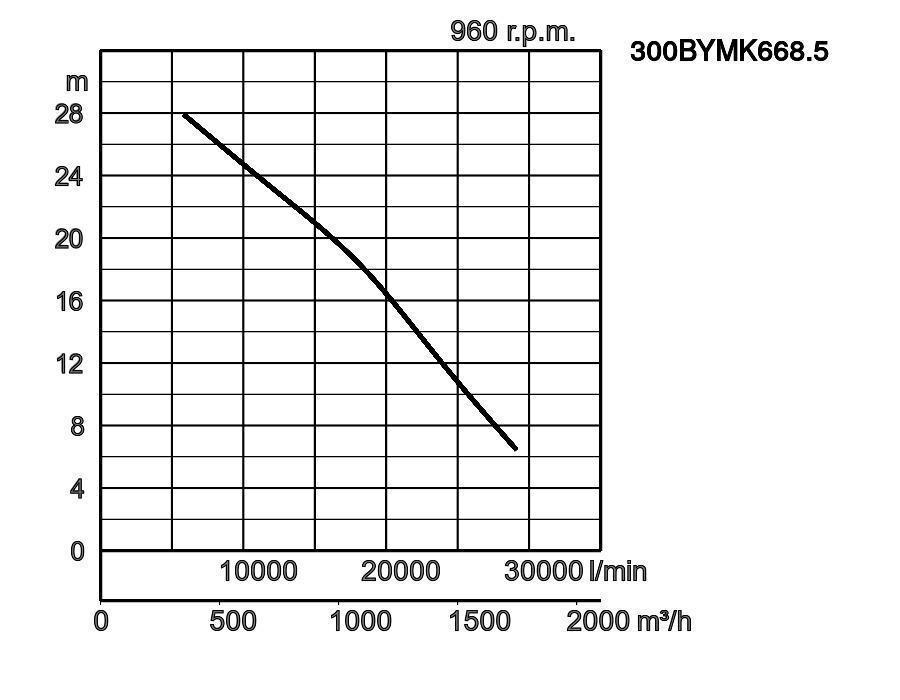

300BYMK668.5	300BYMK668.5	4 print 300BYMK668.5_4.pdf	300	68,5	3	960	27,9	29117	s/t	1269,9	1269,9	150

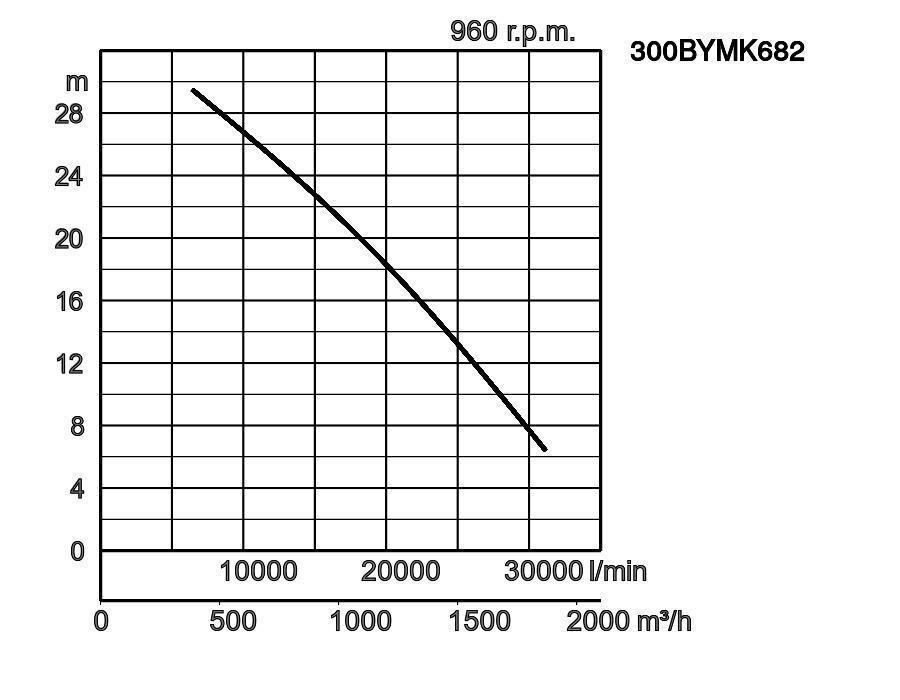

300BYMK682	300BYMK682	5 print 300BYMK682_4.pdf	300	82	3	960	29,5	31166	s/t	1320,2	1320,2	150

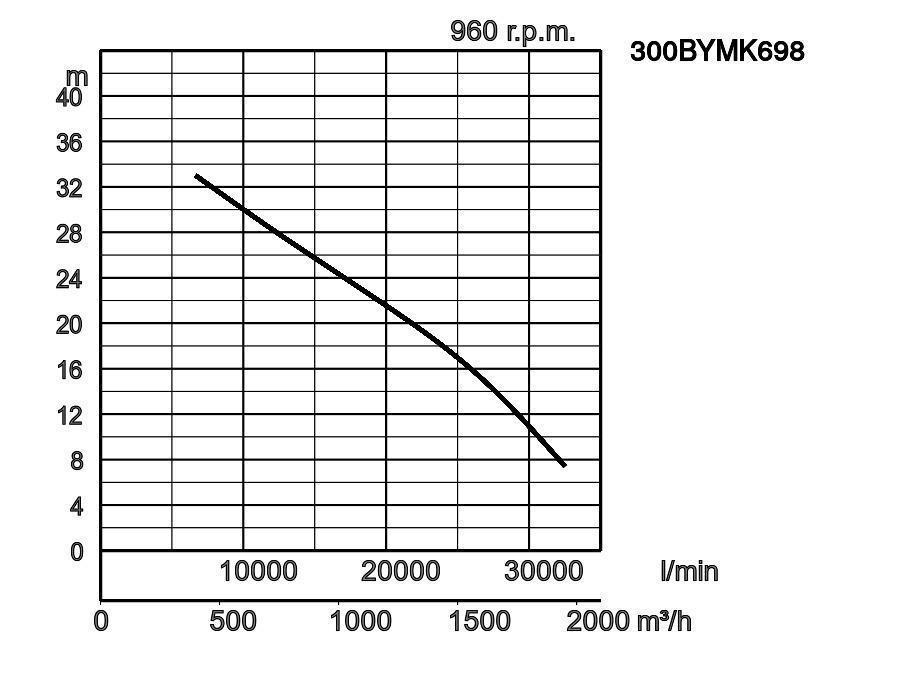

300BYMK698	300BYMK698	6 print 300BYMK698_4.pdf	300	98	3	960	33,0	32508	s/t	1553,1	1553,1	150

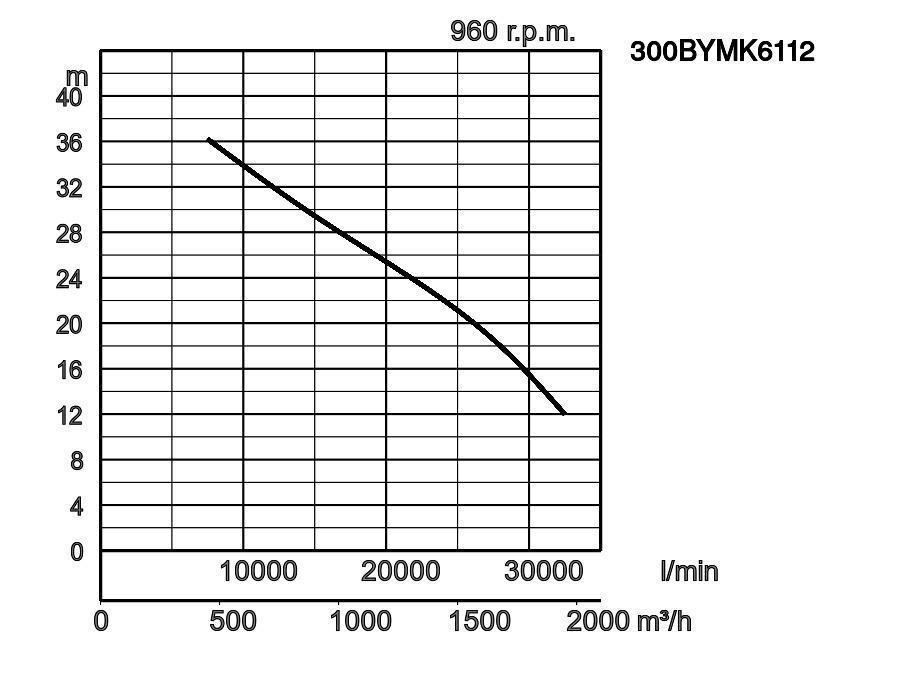

300BYMK6112	300BYMK6112	7 print 300BYMK6112_4.pdf	300	112	3	960	36,2	32500	s/t	1604,5	1604,5	150

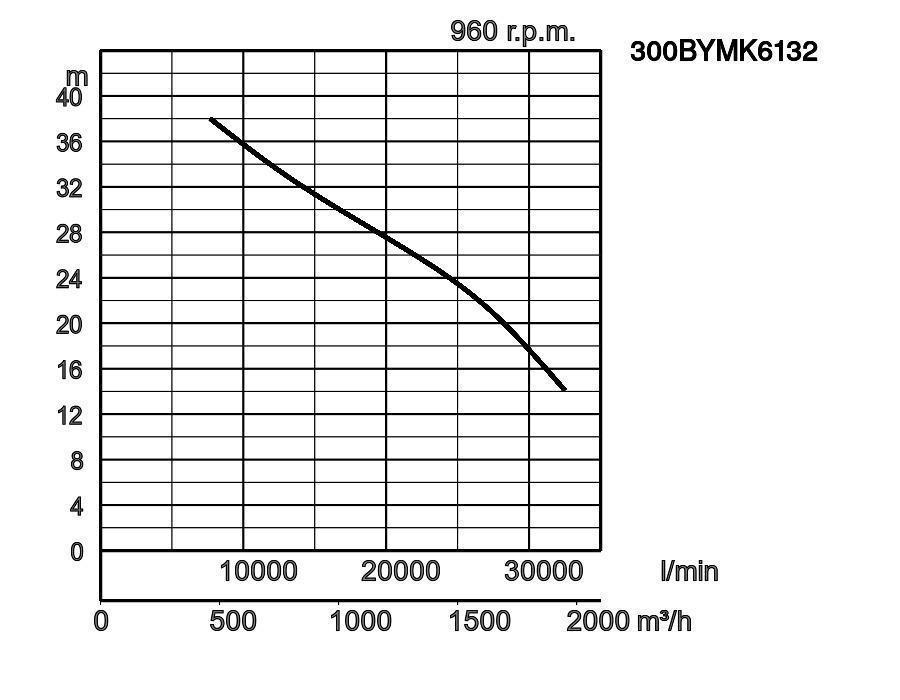

300BYMK6132	300BYMK6132	8 print 300BYMK6132_4.pdf	300	132	3	960	38,0	32500	s/t	1940,0	1940,0	150

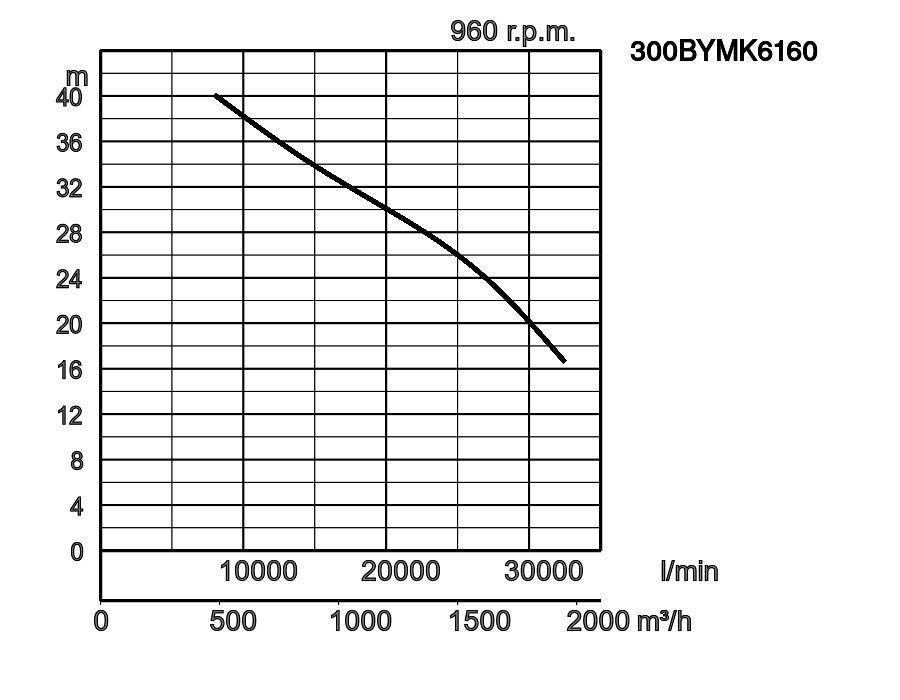

300BYMK6160	300BYMK6160	9 print 300BYMK6160_4.pdf	300	160	3	960	40,1	32500	s/t	1980,0	1980,0	150

ø Scarico mm			300mm
Pompaggio liquido	Temperatura		0-40°C
Pompaggio liquido	Tipo di fluido		Scarichi municipali
Pompa	Componenti	Girante	Girante bi-canale
		Tenuta meccanica	Guarnizioni meccaniche doppie
		Cuscinetti	Cuscinetti a sfera schermati
	Materiale	Girante	Pezzo fuso in ghisa grigia EN-GJL-250
		Chiocciola	Pezzo fuso in ghisa grigia EN-GJL-250
		Tenuta meccanica	Parte superiore in carburo di silicio in bagno d'olio
		Anello di usura	Bronzo
Motore	Tipo, Poli		Motore ad induzione, 6 poli
	Lubrificazione		Olio lubrificante (ISO VG32)
	Isolamento		Classe d'isolamento H
	Fase / Voltaggio		trifase / 400V / 50Hz / avviamento s/t
	Protezione motore (incorporata)		Protezione miniaturizzata
	Materiale	Chiocciola	Pezzo fuso in ghisa grigia EN-GJL-250
		Albero	Acciaio inossidabile EN-X20Cr13
		Cavo	Gomma, 10m H07RN8-F
Connessione di scarico			Flangia DIN/ANSI DN300 (PN10)
Accessori opzionali			Installazione orizzontale / verticale

Dimensioni in mm:

300BYMK640.5
300BYMK649.5
300BYMK658
300BYMK668.5
300BYMK682
300BYMK698
300BYMK6112
300BYMK6132
300BYMK6160

W1 : livello minimo aspirazione

Modello	A	B	B1	C	C1	DN1	DN2	J2	K1	K2	K3	K4	L	M	O
300BYMK640.5	1463	1100	630	915	386	300	350	527	377	1002	1207	1732	602	900	1880
300BYMK649.5	1593	1100	630	915	386	300	350	527	377	1002	1207	1732	602	900	1880
300BYMK658	1593	1100	630	915	386	300	350	527	377	1002	1207	1732	602	900	1880
300BYMK668.5	1773	1100	630	915	387	300	350	527	377	1002	1207	1732	602	900	1880
300BYMK682	1773	1100	630	915	387	300	350	527	377	1002	1207	1732	602	900	1880
300BYMK698	1773	1220	700	1022	443	300	350	527	377	1007	1212	1737	602	-	1970
300BYMK6112	1773	1220	700	1022	443	300	350	527	377	1007	1212	1737	602	-	1970
300BYMK6132	2090	1220	700	1022	443	300	350	527	377	1007	1212	1737	602	-	1970
300BYMK6160	2090	1220	700	1022	443	300	350	527	377	1007	1212	1737	602	-	1970

Curva di scarico, piede di accoppiamento e piedini di supporto sono accessori e sono da ordinare separatamente

dimensioni mm - installazione con TOS:

Modello	B	B1	C	C1	DN1	DN2	P1	P2	Q	R	S1	S3	T	U	V1
300BYMK640.5	1100	630	915	386	300	350	500	1130	205	1478	500	120	1176	1286	410
300BYMK649.5	1100	630	915	386	300	350	500	1130	205	1608	500	120	1306	1416	410
300BYMK658	1100	630	915	386	300	350	500	1130	205	1608	500	120	1306	1416	410
300BYMK668.5	1100	630	915	387	300	350	500	1130	205	1788	500	120	1486	1596	508
300BYMK682	1100	630	915	387	300	350	500	1130	205	1788	500	120	1486	1596	508
300BYMK698	1220	700	1022	443	300	350	550	1250	205	1788	600	120	1486	1596	508
300BYMK6112	1220	700	1022	443	300	350	550	1250	205	1788	600	120	1486	1596	508
300BYMK6132	1220	700	1022	443	300	350	550	1250	205	2100	600	120	1754	1884	740
300BYMK6160	1220	700	1022	443	300	350	550	1250	205	2100	600	120	1754	1884	740

300BYMK640.5
300BYMK649.5
300BYMK658
300BYMK668.5
300BYMK682
300BYMK698
300BYMK6112
300BYMK6132
300BYMK6160

W1 : livello minimo aspirazione
