300BY | 400V / 50Hz

La girante bi-canale chiusa assicura che le acque reflue contenenti fanghi e sostanze fibrose siano pompate in modo efficiente, senza rischio di intasamento.

Downloads

sew-BY_300mm-IT (1.21 MB)

Curve di prestazione & Specifiche Materiale Dimensioni

Modello		Colore curva prestazione	Scarico mm	Potenza Motore kW	Fasi	r.p.m.	Prevalenza max. m	Portata max. l/min	Avviamento	Peso a secco kg *		Passaggio girante mm
Installaz. standard	con guide supporto	Colore curva prestazione	Scarico mm	Potenza Motore kW	Fasi	r.p.m.	Prevalenza max. m	Portata max. l/min	Avviamento	Installaz. standard	con guide supporto	Passaggio girante mm

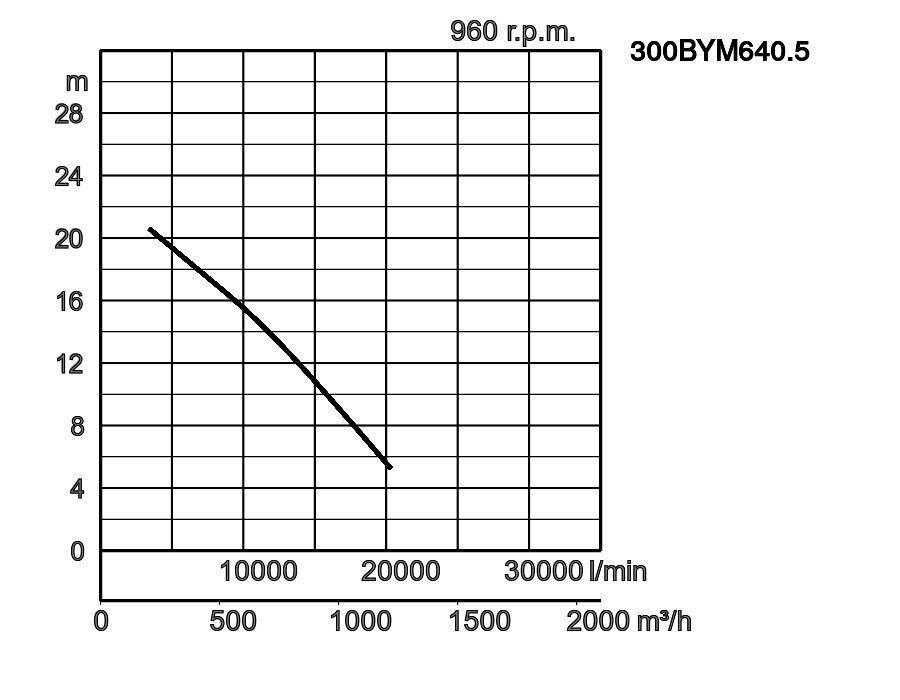

300BYM640.5	TOS300BYM640.5	1 print 300BYM640.5_4.pdf	300	40,5	3	960	20,6	20333	s/t	1000,3	1000,3	150

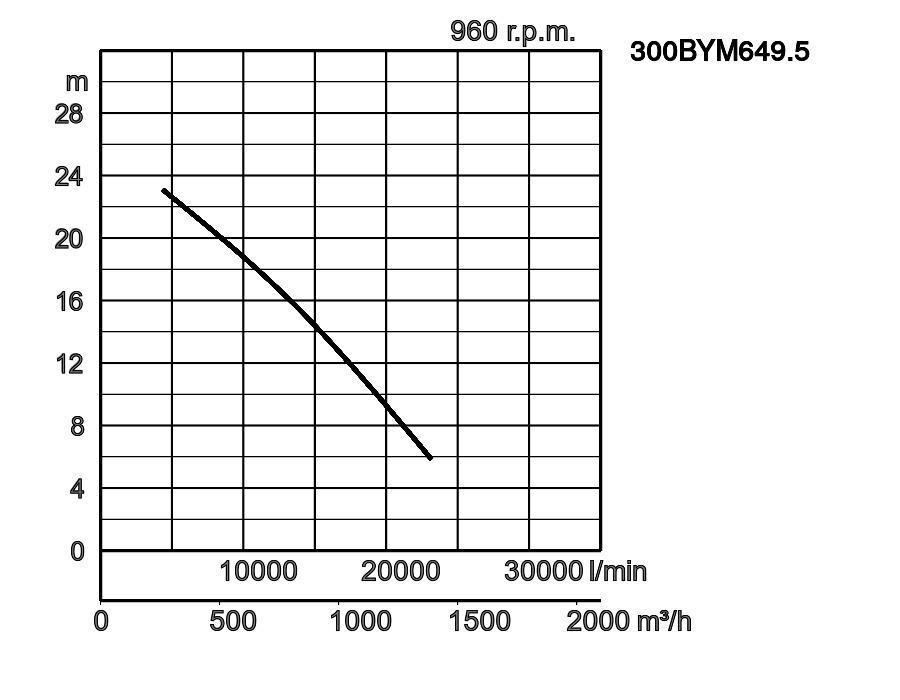

300BYM649.5	TOS300BYM649.5	2 print 300BYM649.5_4.pdf	300	49,5	3	960	23,1	23167	s/t	1022,9	1022,9	150

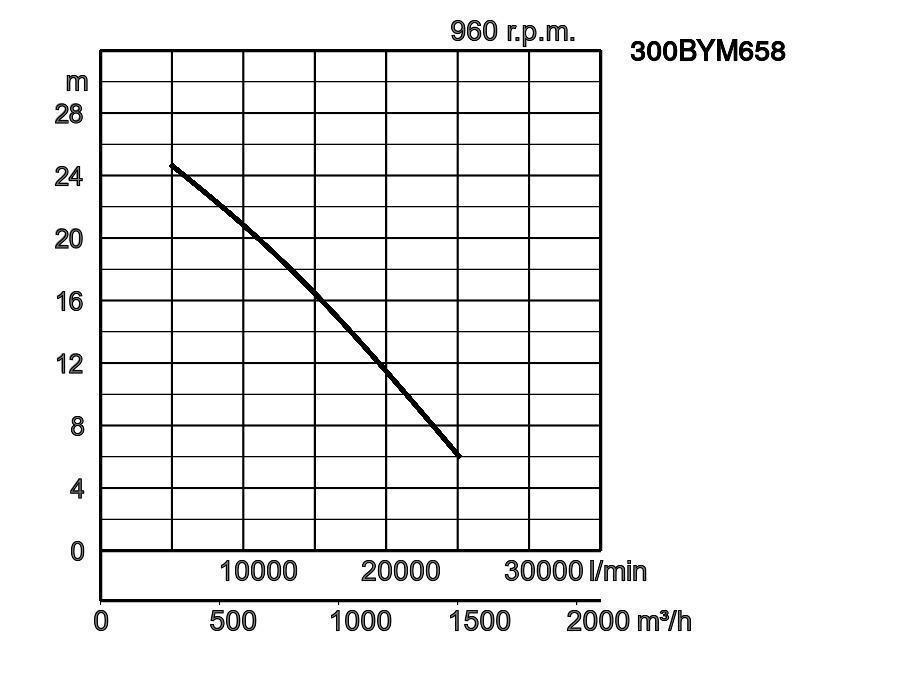

300BYM658	TOS300BYM658	3 print 300BYM658_4.pdf	300	58	3	960	24,7	25166	s/t	1069,4	1069,4	150

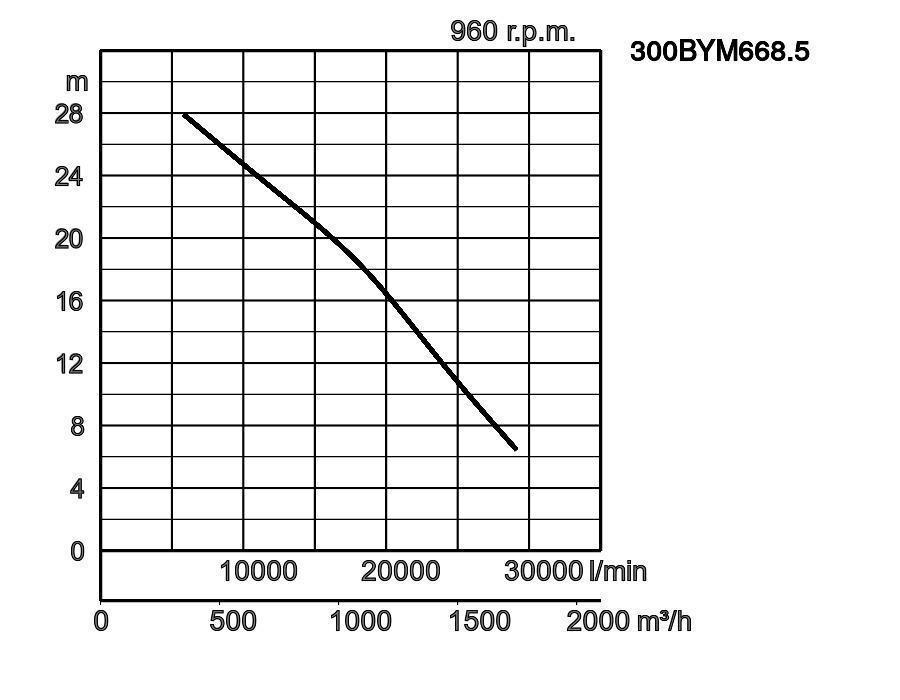

300BYM668.5	TOS300BYM668.5	4 print 300BYM668.5_4.pdf	300	68,5	3	960	27,9	29117	s/t	1279,3	1279,3	150

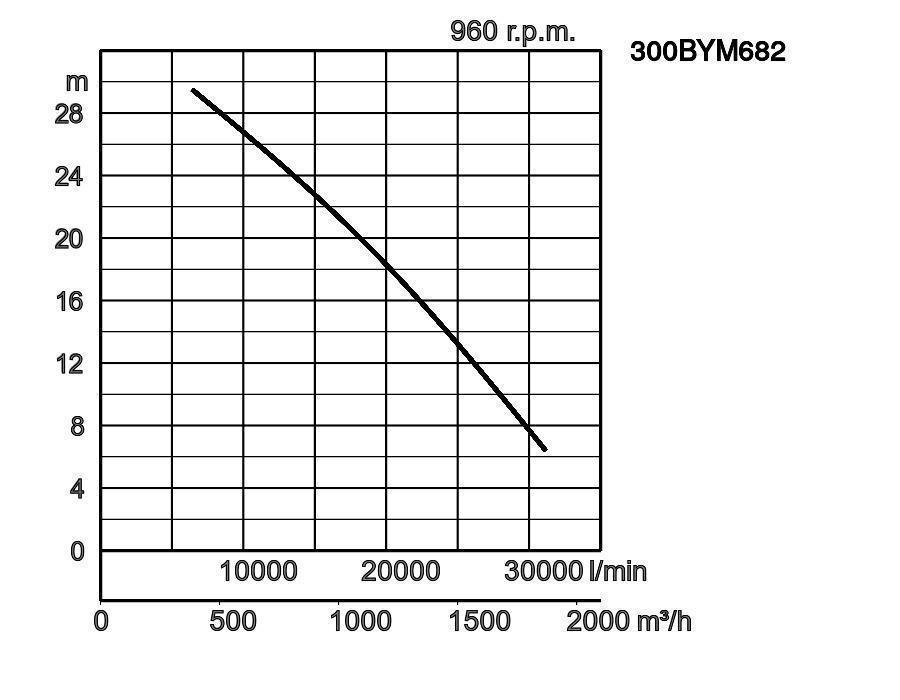

300BYM682	TOS300BYM682	5 print 300BYM682_4.pdf	300	82	3	960	29,5	31166	s/t	1329,8	1329,8	150

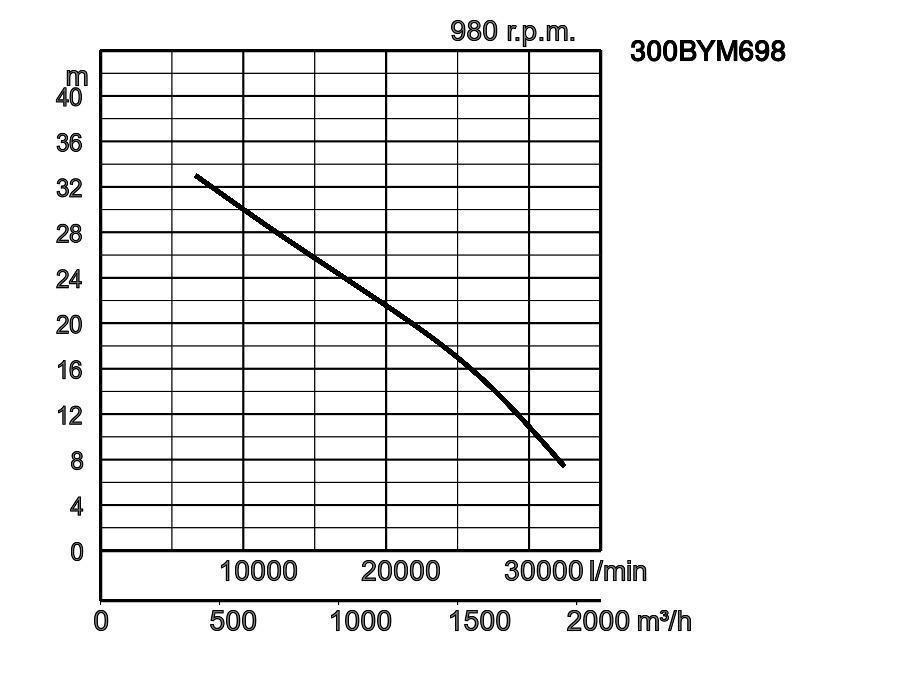

300BYM698	TOS300BYM698	6 print	300	98	3	960	33,0	32508	s/t	1548,2	1548,2	150

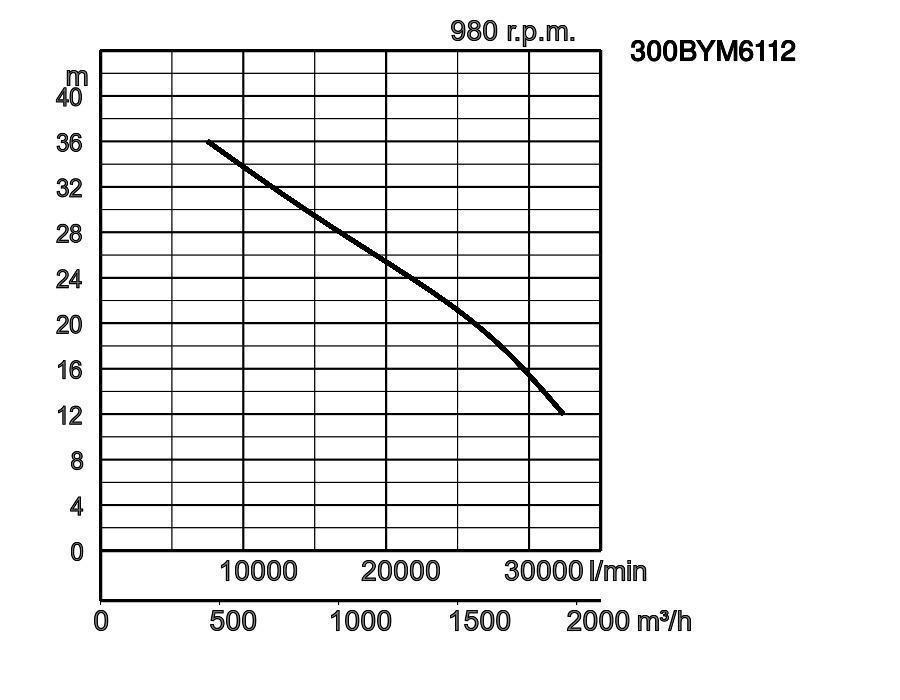

300BYM6112	TOS300BYM6112	7 print	300	112	3	960	36,2	32500	s/t	1601,0	1601,0	150

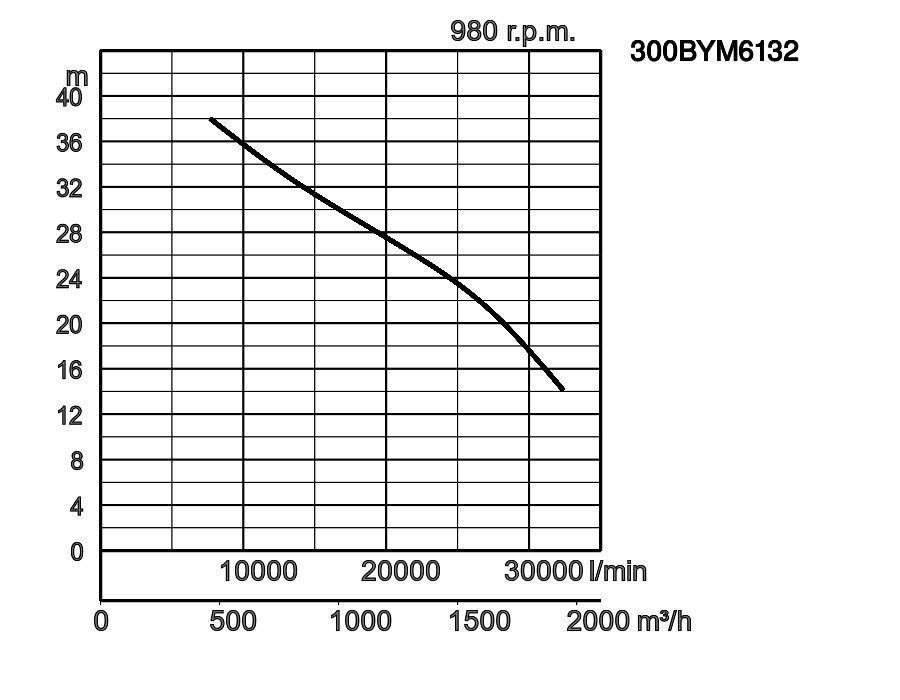

300BYM6132	TOS300BYM6132	8 print	300	132	3	960	38,0	32500	s/t	1830,0	1830,0	150

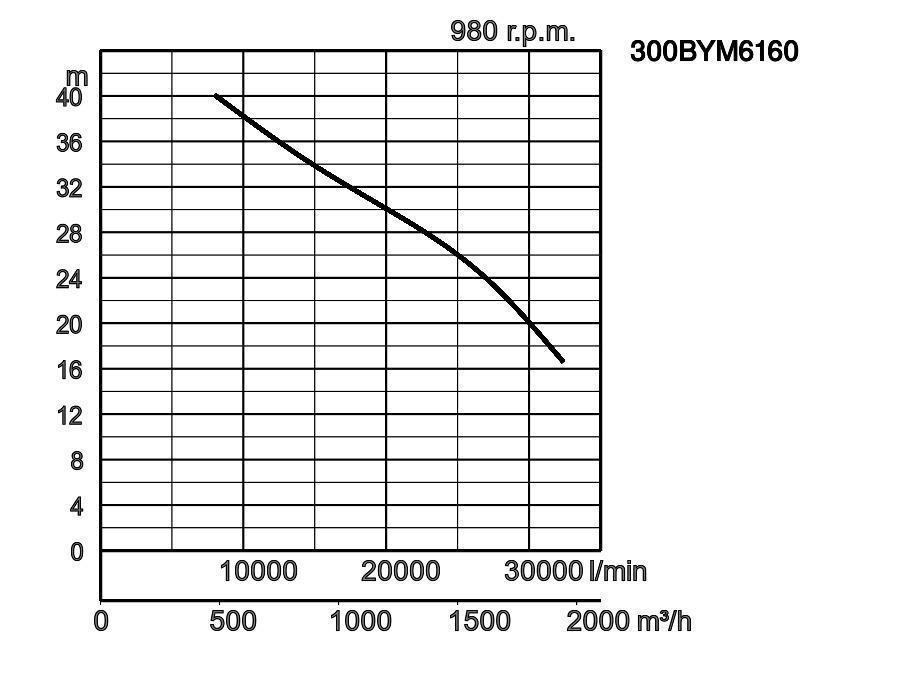

300BYM6160	TOS300BYM6160	9 print	300	160	3	960	40,1	32500	s/t	1980,0	1980,0	150

ø Scarico mm			300mm
Pompaggio liquido	Tipo di fluido		Scarichi municipali
Pompaggio liquido	Temperatura		0-40°C
Pompa	Componenti	Girante	Girante bi-canale
		Tenuta meccanica	Guarnizioni meccaniche doppie
		Cuscinetti	Cuscinetti a sfera schermati
	Materiale	Girante	Pezzo fuso in ghisa grigia EN-GJL-250
		Chiocciola	Pezzo fuso in ghisa grigia EN-GJL-250
		Tenuta meccanica	Parte superiore in carburo di silicio in bagno d'olio
		Anello di usura	Bronzo
Motore	Tipo, Poli		Motore ad induzione, 6 poli
	Isolamento		Classe d'isolamento H
	Fase / Voltaggio		trifase / 400V / 50Hz / avviamento s/t
	Protezione motore (incorporata)		Protezione miniaturizzata
	Lubrificazione		Olio lubrificante (ISO VG32)
	Materiale	Chiocciola	Pezzo fuso in ghisa grigia EN-GJL-250
		Albero	Acciaio inossidabile EN-X20Cr13
		Cavo	Gomma, 10m H07RN8-F
Connessione di scarico			Flangia DIN/ANSI DN300 (PN10)
Accessori opzionali			Piede di accoppiamento "TOS" (supporto guida, curva, catene di sollevamento) / Curva di scarico e piedini di appoggio per installazione libera

Dimensioni in mm:

300BYM640.5
300BYM649.5
300BYM658
300BYM668.5
300BYM682
300BYM698
300BYM6112
300BYM6132
300BYM6160

W1 : livello minimo aspirazione

Modello	A	B	B1	C	C1	DN1	DN2	DN3	F1	F2	F3	G	H	J1
300BYM640.5	1463	1100	630	915	386	300	350	300	-	-	-	1000	1880	527
300BYM649.5	1593	1100	630	915	386	300	350	300	-	-	-	1000	1880	527
300BYM658	1593	1100	630	915	386	300	350	300	-	-	-	1000	1880	527
300BYM668.5	1773	1100	630	915	386	300	350	300	-	-	-	1000	1880	527
300BYM682	1773	1100	630	915	386	300	350	300	-	-	-	1000	1880	527
300BYM698	1773	1200	700	1022	443	300	350	300	-	-	-	1000	1970	527
300BYM6112	1773	1220	700	1022	443	300	350	300	-	-	-	1000	1970	527
300BYM6132	2090	1220	700	1022	443	300	350	300	-	-	-	-	-	-
300BYM6160	2090	1220	700	1022	443	300	350	300	-	-	-	-	-	-

Curva di scarico, piede di accoppiamento e piedini di supporto sono accessori e sono da ordinare separatamente

dimensioni mm - installazione con TOS:

Modello	A	B	B1	C	C1	D	DN1	DN2	E
300BYM640.5	1463	1100	630	915	386	1946	300	350	145
300BYM649.5	1593	1100	630	915	386	1946	300	350	145
300BYM658	1593	1100	630	915	386	1946	300	350	145
300BYM668.5	1773	1100	630	915	386	1946	300	350	145
300BYM682	1773	1100	630	915	386	1946	300	350	145
300BYM698	1773	1200	700	1022	443	2066	300	350	145
300BYM6112	1773	1220	700	1022	443	2066	300	350	145
300BYM6132	2090	1220	700	1022	443	2066	300	350	145
300BYM6160	2090	1220	700	1022	443	2066	300	350	145

300BYM640.5
300BYM649.5
300BYM658
300BYM668.5
300BYM682
300BYM698
300BYM6112
300BYM6132
300BYM6160

W1 : livello minimo aspirazione
