200BYK | 400V / 50Hz

La girante bi-canale chiusa assicura che le acque reflue contenenti fanghi e sostanze fibrose siano pompate in modo efficiente, senza rischio di intasamento.

Downloads

sew-BY_K_200mm-IT (1.25 MB)

Curve di prestazione & Specifiche Materiale Dimensioni

Modello		Colore curva prestazione	Scarico mm	Potenza Motore kW	Fasi	r.p.m.	Prevalenza max. m	Portata max. l/min	Avviamento	Peso a secco kg *		Passaggio girante mm
Installaz. standard	con guide supporto	Colore curva prestazione	Scarico mm	Potenza Motore kW	Fasi	r.p.m.	Prevalenza max. m	Portata max. l/min	Avviamento	Installaz. standard	con guide supporto	Passaggio girante mm

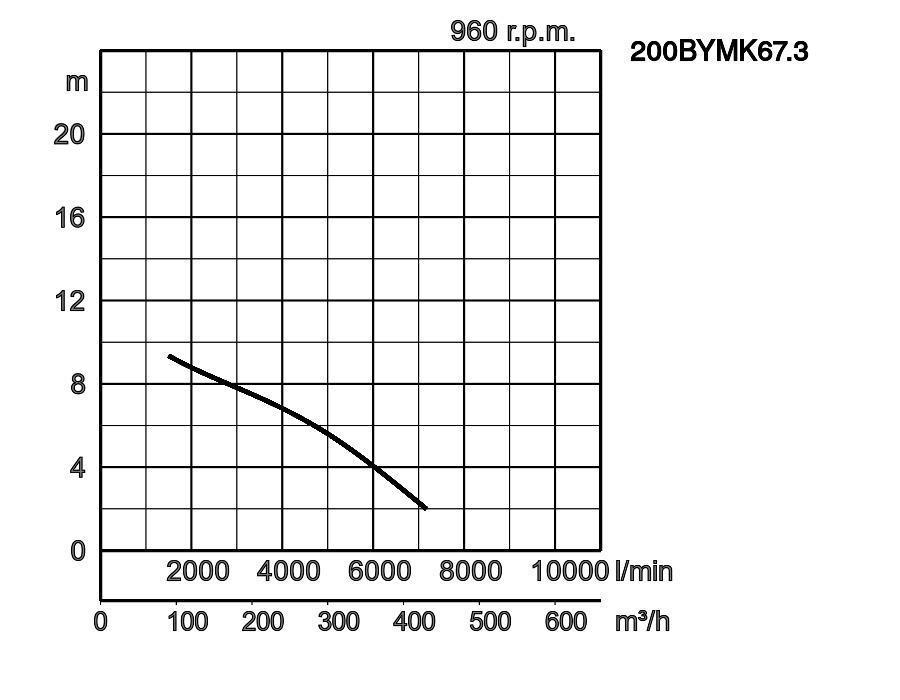

200BYMK67.3	200BYMK67.3	1 print 200BYMK67.3_4.pdf	200	7,3	3	960	9,4	7167	s/t	318,0	318,0	100

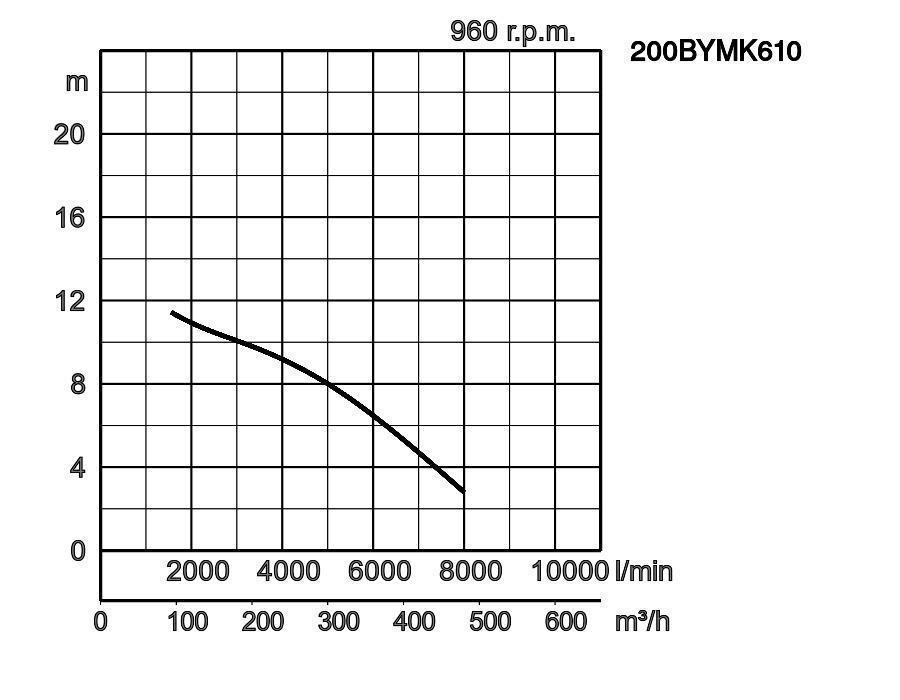

200BYMK610	200BYMK610	2 print 200BYMK610_4.pdf	200	10	3	960	11,5	8000	s/t	332,0	332,0	100

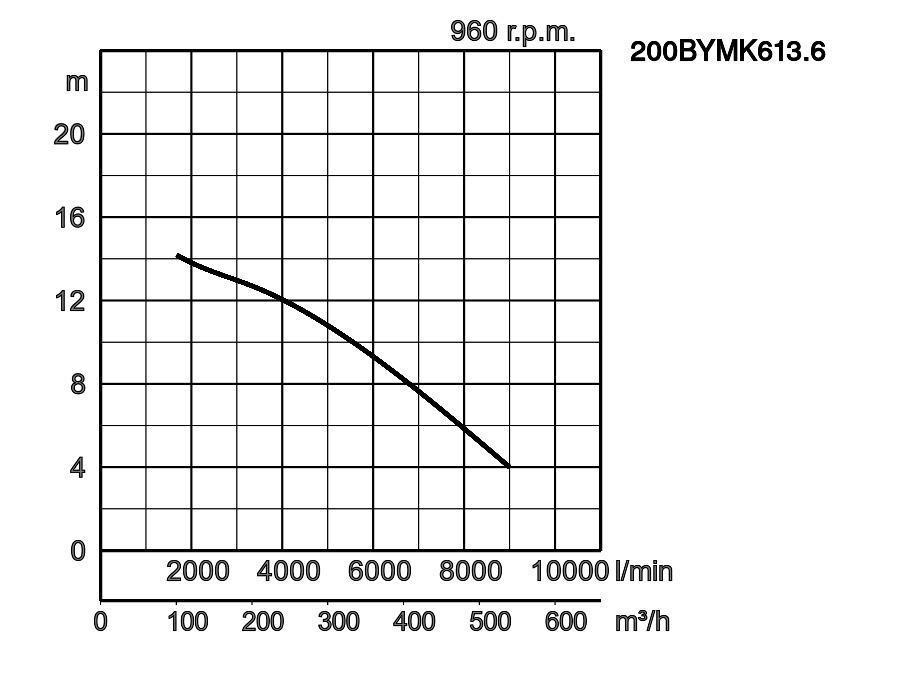

200BYMK613.6	200BYMK613.6	3 print 200BYMK613.6_4.pdf	200	13,6	3	960	14,2	9000	s/t	348,0	348,0	100

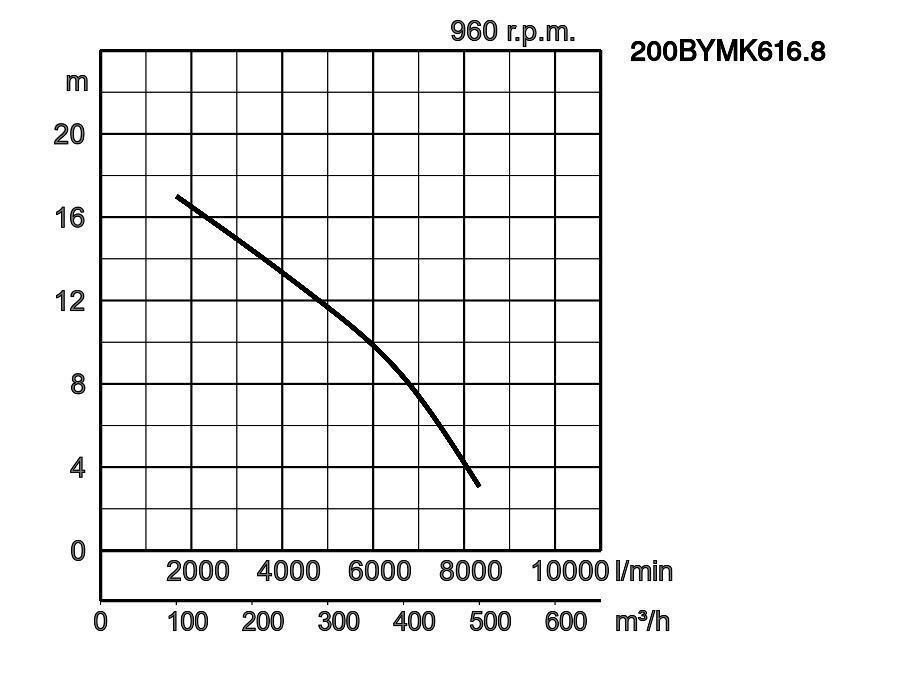

200BYMK616.8	200BYMK616.8	4 print 200BYMK616.8_4.pdf	200	16,8	3	960	17,0	8333	s/t	681,8	499,9	100

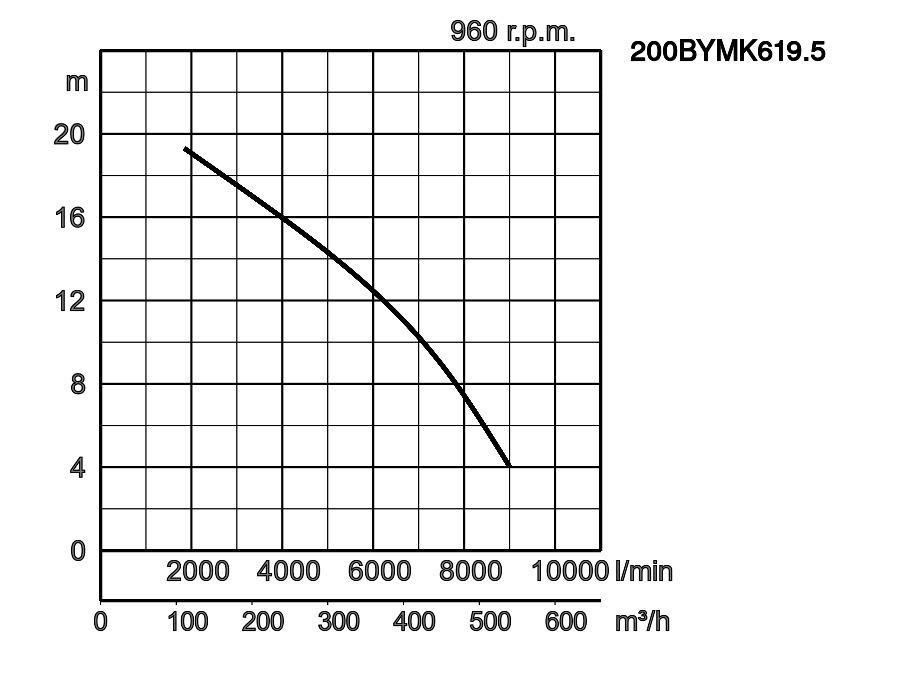

200BYMK619.5	200BYMK619.5	5 print 200BYMK619.5_4.pdf	200	19,5	3	960	19,3	9000	s/t	700,0	518,1	100

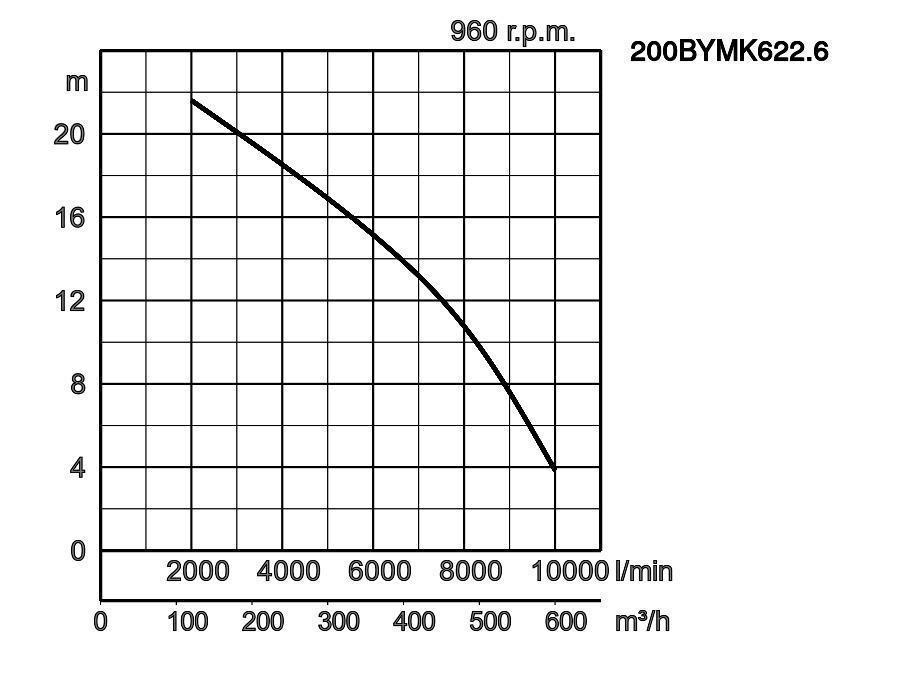

200BYMK622.6	200BYMK622.6	6 print 200BYMK622.6_4.pdf	200	22,6	3	960	21,6	10000	s/t	726,0	544,1	100

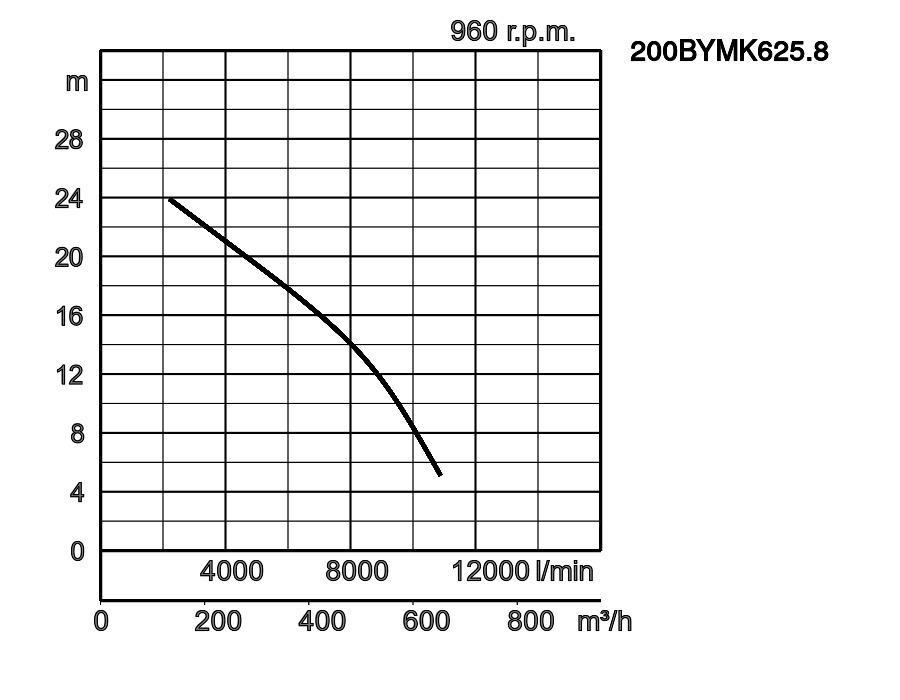

200BYMK625.8	200BYMK625.8	7 print 200BYMK625.8_4.pdf	200	25,8	3	960	23,9	10883	s/t	730,9	549,0	100

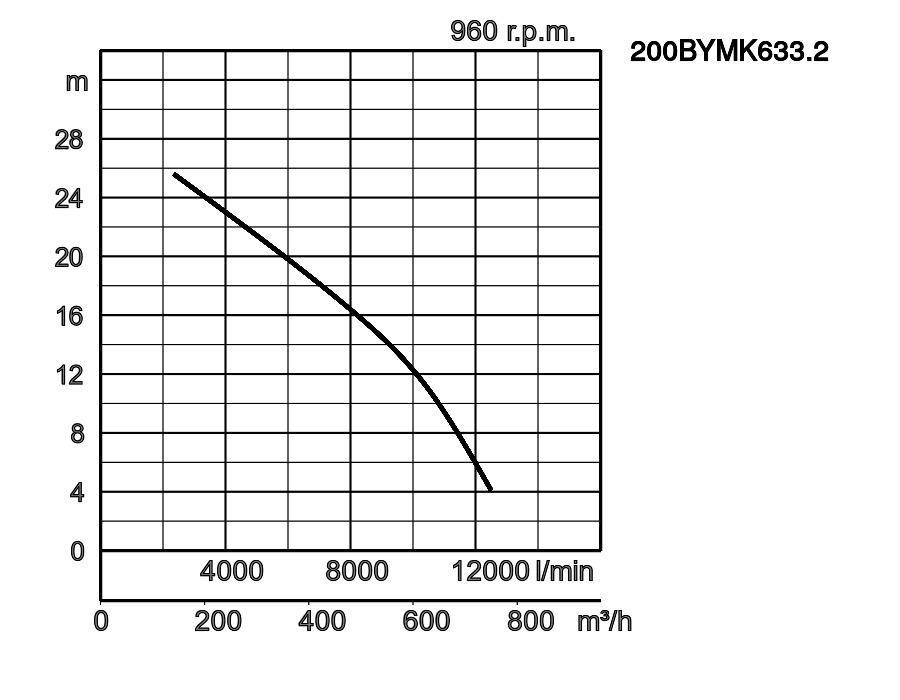

200BYMK633.2	200BYMK633.2	8 print 200BYMK633.2_4.pdf	200	33,2	3	960	25,6	12500	s/t	859,7	677,7	100

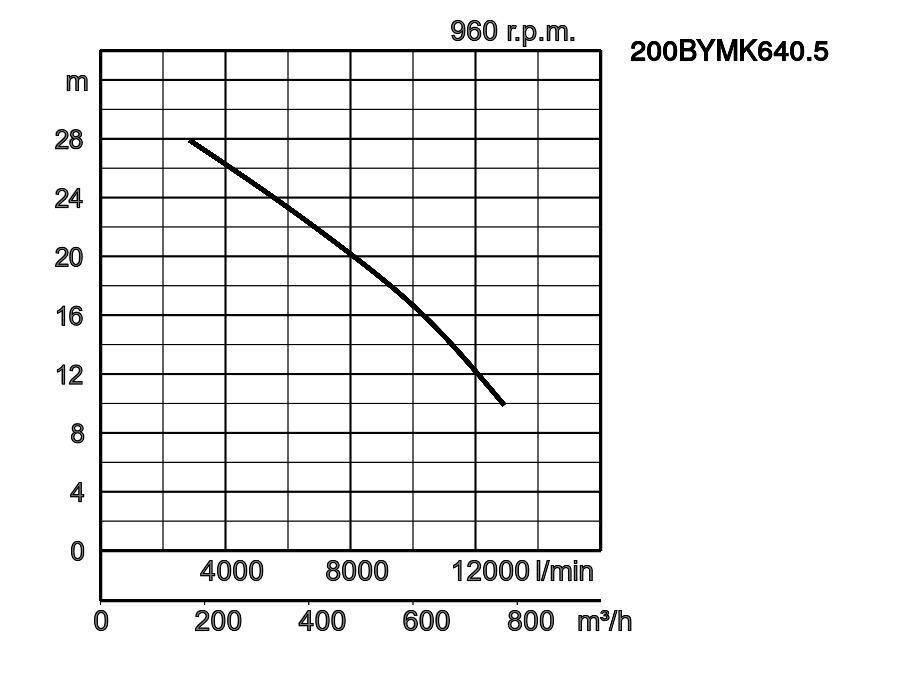

200BYMK640.5	200BYMK640.5	9 print 200BYMK640.5_4.pdf	200	40,5	3	960	27,9	12917	s/t	1061,9	916,4	100

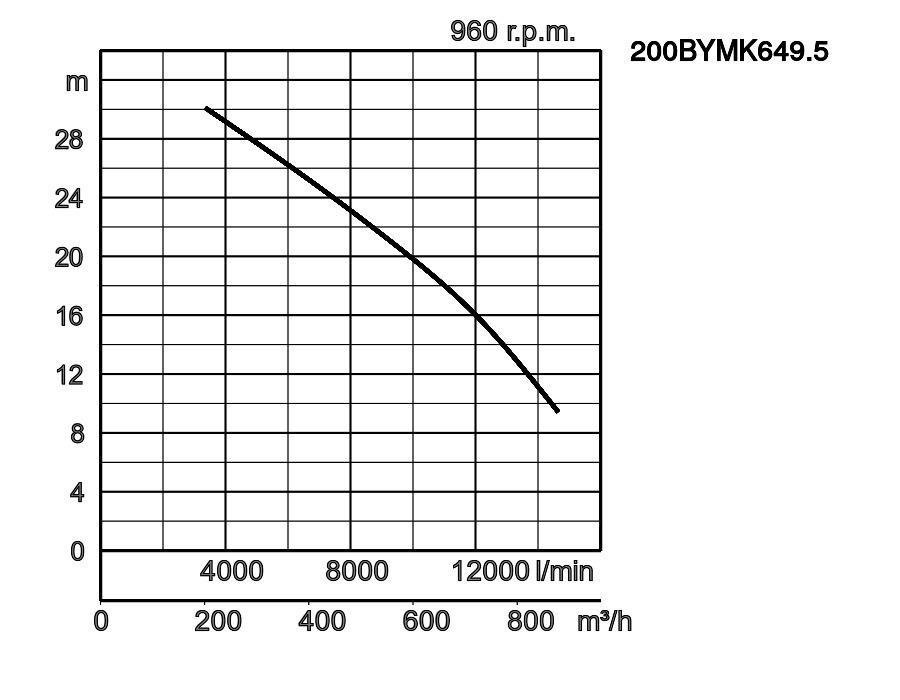

200BYMK649.5	200BYMK649.5	10 print 200BYMK649.5_4.pdf	200	49,5	3	960	30,1	14667	s/t	1087,9	942,4	100

ø Scarico mm			200mm
Pompaggio liquido	Tipo di fluido		Scarichi municipali
Pompaggio liquido	Temperatura		0-40°C
Pompa	Componenti	Girante	Girante bi-canale
		Tenuta meccanica	Guarnizioni meccaniche doppie
		Cuscinetti	Cuscinetti a sfera schermati
	Materiale	Girante	Pezzo fuso in ghisa grigia EN-GJL-250
		Chiocciola	Pezzo fuso in ghisa grigia EN-GJL-250
		Tenuta meccanica	Parte superiore in carburo di silicio in bagno d'olio
		Anello di usura	Bronzo
Motore	Protezione motore (incorporata)		Protezione miniaturizzata
	Tipo, Poli		Motore ad induzione, 6 poli
	Fase / Voltaggio		trifase / 400V / 50Hz / avviamento s/t
	Lubrificazione		Olio lubrificante (ISO VG32)
	Isolamento		Classe d'isolamento H
	Materiale	Chiocciola	Pezzo fuso in ghisa grigia EN-GJL-250
		Albero	Acciaio inossidabile DIN 1.4104, Acciaio inossidabile EN-X20Cr13
		Cavo	Gomma, 10m H07RN8-F
Connessione di scarico			Flangia DIN/ANSI DN200 (PN10)
Accessori opzionali			Installazione orizzontale / verticale

Dimensioni in mm:

200BYMK610
200BYMK613.6
200BYMK616.8
200BYMK619.5
200BYMK622.6
200BYMK625.8
200BYMK633.2
200BYMK640.5
200BYMK649.5
200BYMK67.3

W1 : livello minimo aspirazione

Modello	A	B	B1	C	C1	DN1	DN2	J2	K1	K2	K3	K4	L	M	O
200BYMK67.3	990	740	450	547	241	200	250	369	318	692	857	1224	350	680	1364
200BYMK610	1050	740	450	547	241	200	250	369	318	692	857	1224	350	680	1364
200BYMK613.6	1140	740	450	547	241	200	250	369	318	692	857	1224	350	680	1364
200BYMK616.8	1208	900	550	650	291	200	200	369	301	692	842	1209	367	560	1417
200BYMK619.5	1333	878	550	650	291	200	200	369	301	692	842	1209	367	560	1417
200BYMK622.6	1333	900	550	650	291	200	200	369	301	692	842	1209	367	560	1417
200BYMK625.8	1333	900	550	650	291	200	200	369	301	692	842	1209	367	560	1417
200BYMK633.2	1338	900	550	650	291	200	200	369	301	692	842	1209	367	560	1417
200BYMK640.5	1405	1030	600	779	353	200	250	369	318	692	864	1231	350	680	1539
200BYMK649.5	1535	1030	600	779	353	200	250	369	318	692	864	1231	350	680	1539

Curva di scarico, piede di accoppiamento e piedini di supporto sono accessori e sono da ordinare separatamente

dimensioni mm - installazione con TOS:

Modello	B	B1	C	C1	DN1	DN2	P1	P2	Q	R	S1	S3	T	U	V1
200BYMK67.3	760	450	547	241	200	250	310	760	165	1000	380	115	771	876	310
200BYMK610	760	450	547	241	200	250	310	760	165	1060	380	115	831	936	310
200BYMK613.6	760	450	547	241	200	250	310	760	165	1150	380	115	921	1026	310
200BYMK616.8	900	550	650	291	200	200	350	900	150	1220	500	120	993	1103	360
200BYMK619.5	900	550	650	291	200	200	350	900	150	1345	500	120	1118	1228	360
200BYMK622.6	900	550	650	291	200	200	350	900	150	1345	500	120	1118	1228	360
200BYMK625.8	900	550	650	291	200	200	350	900	150	1345	500	120	1118	1228	360
200BYMK633.2	900	550	650	291	200	200	350	900	150	1403	500	120	1156	1266	410
200BYMK640.5	1030	600	779	353	200	250	430	1030	172	1550	450	120	1151	1261	410
200BYMK649.5	1030	600	779	353	200	250	430	1030	172	1550	450	120	1281	1391	410

200BYMK610
200BYMK613.6
200BYMK616.8
200BYMK619.5
200BYMK622.6
200BYMK625.8
200BYMK633.2
200BYMK640.5
200BYMK649.5
200BYMK67.3

W1 : livello minimo aspirazione
