150BYK | 400V / 50Hz

La girante monocanale chiusa assicura che le acque reflue contenenti fanghi e sostanze fibrose siano pompate in modo efficiente, senza rischio di intasamento.

Downloads

sew-BY_K_150mm-IT (1.25 MB)

Curve di prestazione & Specifiche Materiale Dimensioni

Modello		Colore curva prestazione	Scarico mm	Potenza Motore kW	Fasi	r.p.m.	Prevalenza max. m	Portata max. l/min	Avviamento	Peso a secco kg *		Passaggio girante mm
Installaz. standard	con guide supporto	Colore curva prestazione	Scarico mm	Potenza Motore kW	Fasi	r.p.m.	Prevalenza max. m	Portata max. l/min	Avviamento	Installaz. standard	con guide supporto	Passaggio girante mm

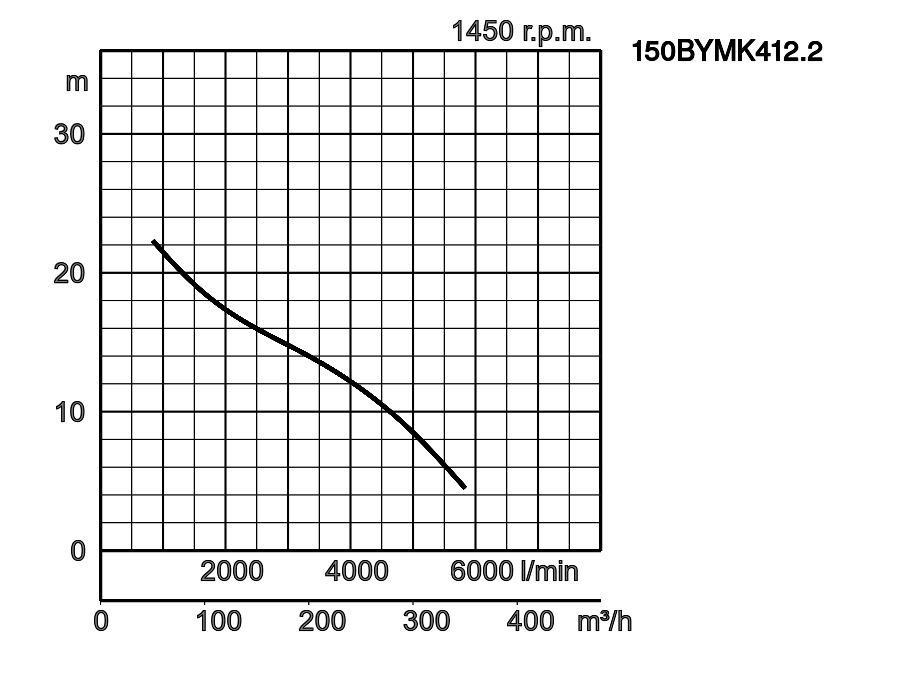

150BYMK412.2	150BY412.2	1 print 150BYMK412.2_4.pdf	150	12,2	3	1450	22,2	5833	s/t	237,0	237,0	100

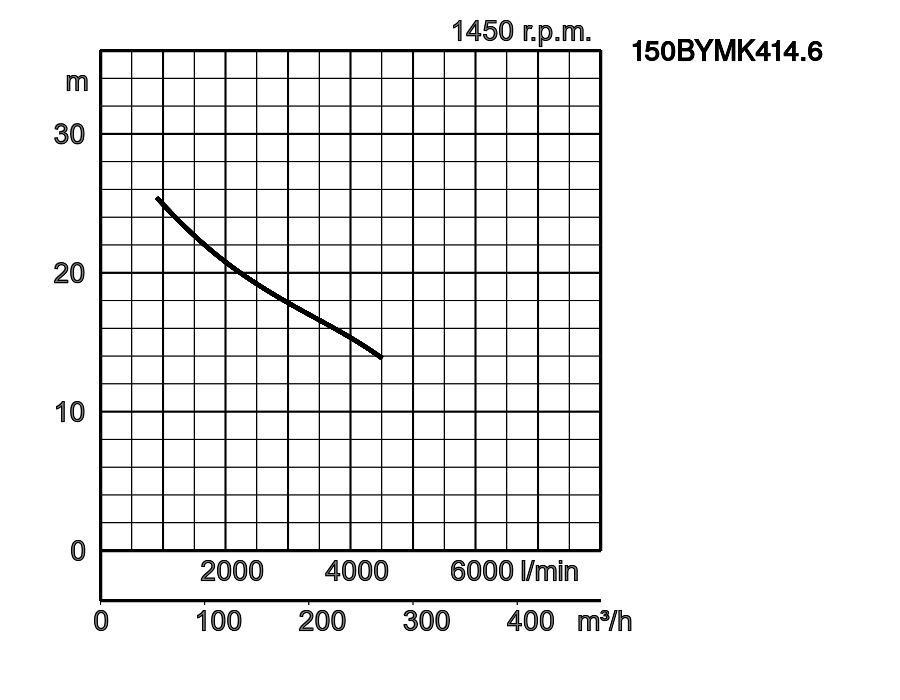

150BYMK414.6	150BYMK414.6	2 print 150BYMK414.6_4.pdf	150	14,6	3	1450	25,1	4504	s/t	237,0	237,0	100

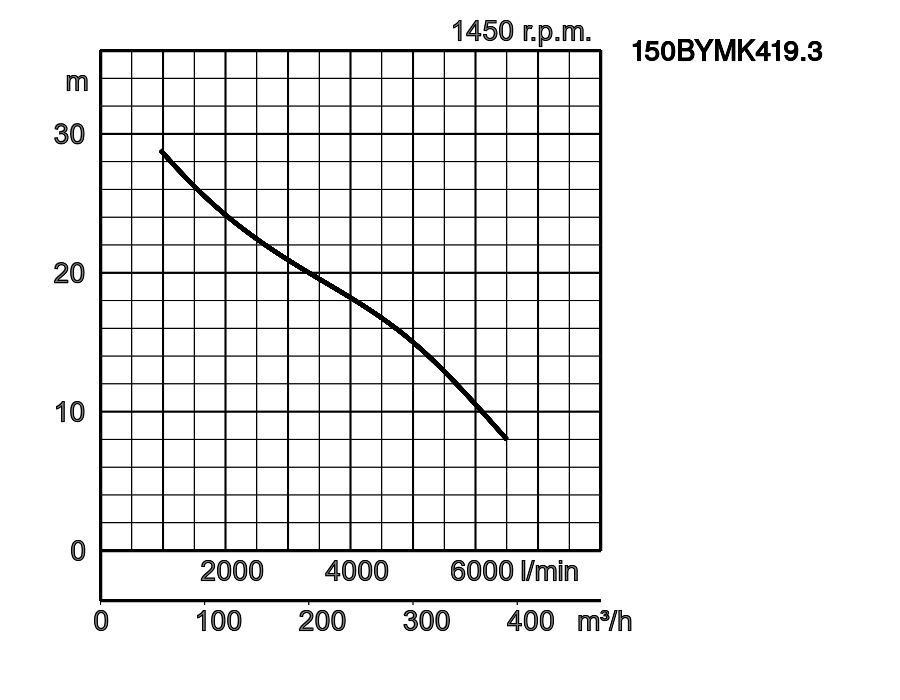

150BYMK419.3	150BYMK419.3	3 print 150BYMK419.3_4.pdf	150	19,3	3	1450	27,8	6500	s/t	262,0	262,0	100

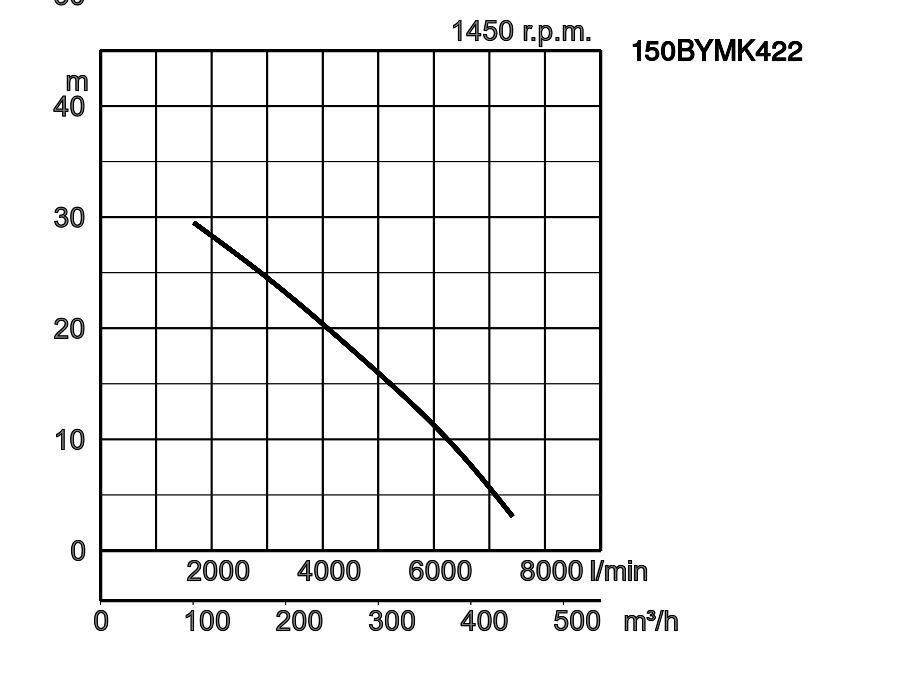

150BYMK422	150BYMK422	4 print 150BYMK422_4.pdf	150	22	3	1450	29,5	7417	s/t	409,0	417,5	100

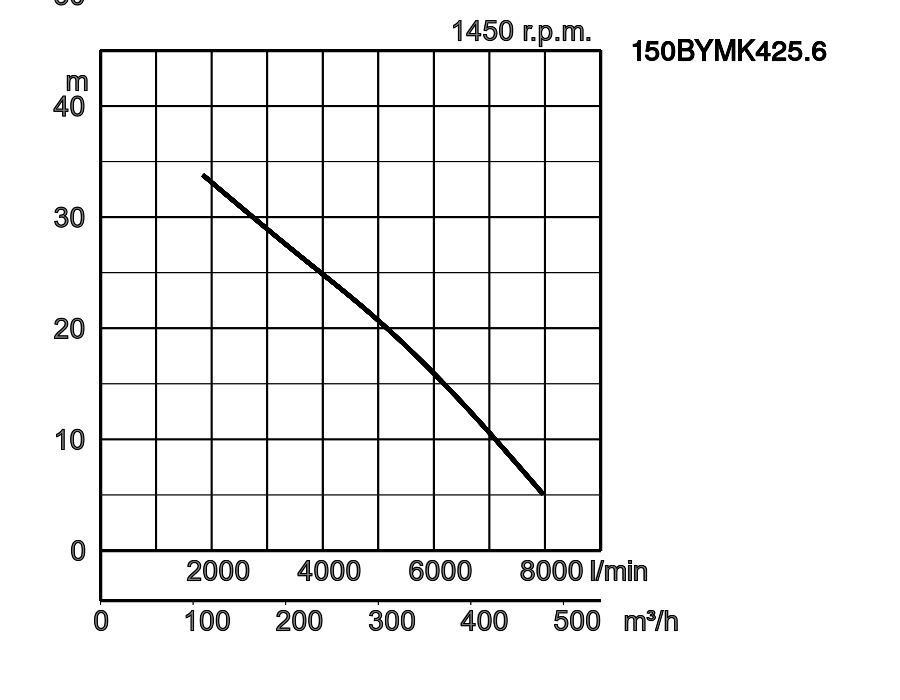

150BYMK425.6	150BYMK425.6	5 print 150BYMK425.6_4.pdf	150	25,6	3	1450	33,8	7967	s/t	436,0	452,5	100

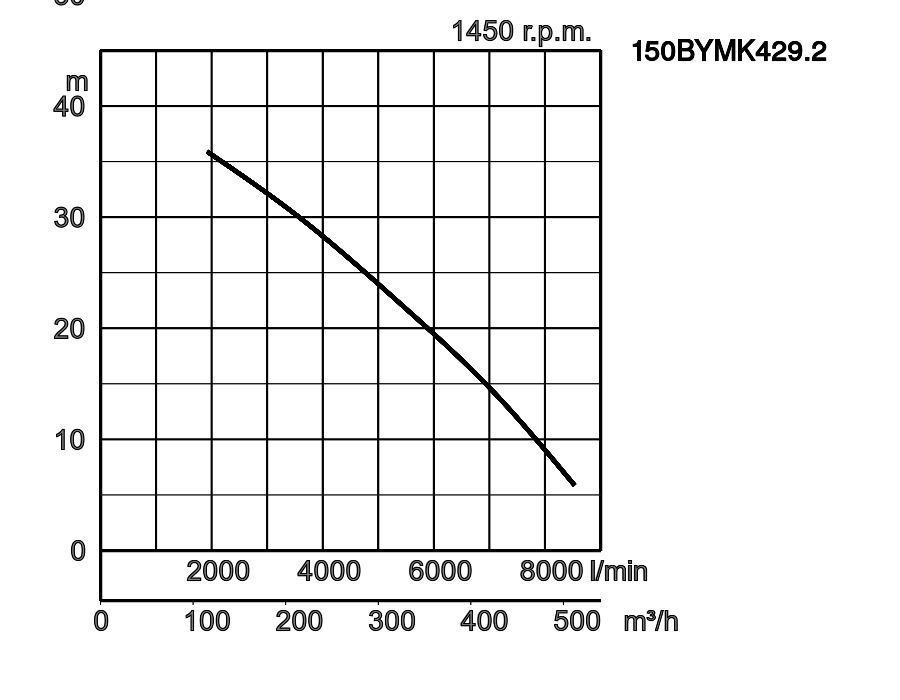

150BYMK429.2	150BYMK429.2	6 print 150BYMK429.2_4.pdf	150	29,2	3	1450	35,9	8533	s/t	436,0	466,1	100

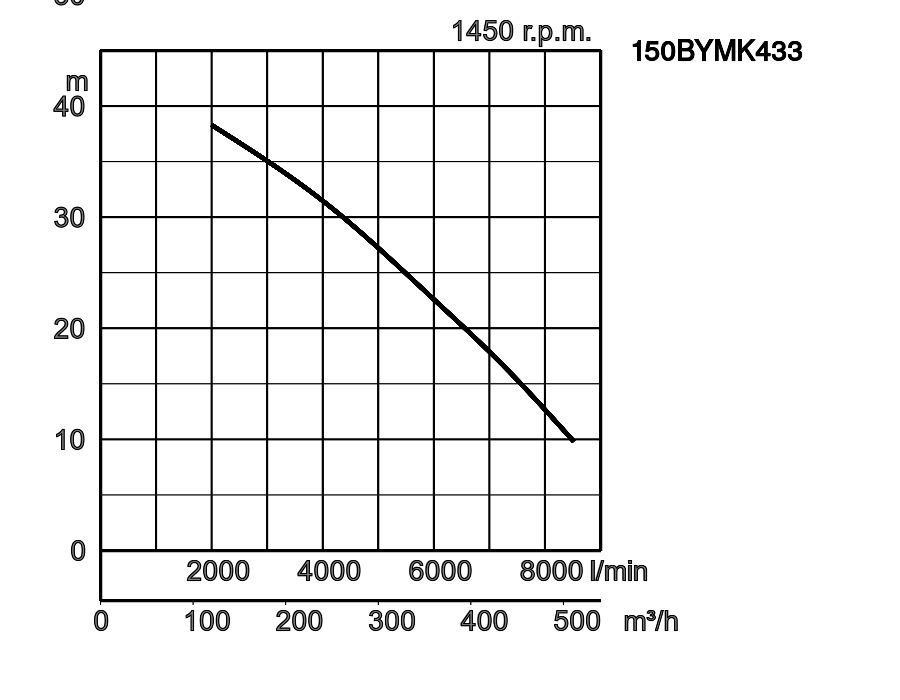

150BYMK433	150BYMK433	7 print 150BYMK433_4.pdf	150	33	3	1450	38,3	8520	s/t	456,0	465,5	100

ø Scarico mm			150mm
Pompaggio liquido	Tipo di fluido		Scarichi municipali
Pompaggio liquido	Temperatura		0-40°C
Pompa	Componenti	Girante	Girante con canale singolo
		Tenuta meccanica	Guarnizioni meccaniche doppie
		Cuscinetti	Cuscinetti a sfera schermati
	Materiale	Girante	Pezzo fuso in ghisa grigia EN-GJL-250
		Chiocciola	Pezzo fuso in ghisa grigia EN-GJL-250
		Tenuta meccanica	Parte superiore in carburo di silicio in bagno d'olio
		Anello di usura	Bronzo
Motore	Protezione motore (incorporata)		Protezione miniaturizzata
	Lubrificazione		Olio lubrificante (ISO VG32)
	Tipo, Poli		Motore ad induzione, 4 poli
	Isolamento		Classe d'isolamento H
	Fase / Voltaggio		trifase / 400V / 50Hz / avviamento s/t
	Materiale	Chiocciola	Pezzo fuso in ghisa grigia EN-GJL-250
		Albero	Acciaio inossidabile EN-X20Cr13, Acciaio inossidabile DIN 1.4104
		Cavo	Gomma, 10m H07RN8-F
Connessione di scarico			Flangia DIN/ANSI DN150 (PN10)
Accessori opzionali			Installazione orizzontale / verticale

Dimensioni in mm:

150BYMK433
150BYMK429.2
150BYMK425.6
150BYMK422
150BYMK419.3
150BYMK412.2
150BYMK414.6

W1 : livello minimo aspirazione

Modello	A	B	B1	C	C1	DN1	DN2	J2	K1	K2	K3	K4	L	M	O
150BYMK412.2	895	610	370	467	209	150	150	273	205	502	637	908	283	520	1076
150BYMK414.6	895	610	370	467	209	150	150	273	205	502	637	908	283	520	1076
150BYMK419.3	985	610	370	467	209	150	150	273	205	502	637	908	283	520	1076
150BYMK422	1201	690	420	547	241	150	150	273	200	502	640	911	283	560	1161
150BYMK425.6	1326	730	420	547	241	150	150	273	200	502	640	911	283	560	1161
150BYMK429.2	1326	730	420	547	241	150	150	273	200	502	640	911	283	560	1161
150BYMK433	1326	730	420	547	241	150	150	273	200	502	640	911	283	560	1161

Curva di scarico, piede di accoppiamento e piedini di supporto sono accessori e sono da ordinare separatamente

dimensioni mm - installazione con TOS:

Modello	B	B1	C	C1	DN1	DN2	P1	P2	Q	R	S1	S3	T	U	V1
150BYMK412.2	630	370	467	209	150	150	260	630	137	907	350	130	723	833	310
150BYMK414.6	630	370	467	209	150	150	260	630	137	907	350	130	723	833	310
150BYMK419.3	630	370	467	209	150	150	260	630	137	997	350	130	813	923	310
150BYMK422	730	420	547	241	150	150	310	730	138	1213	350	90	998	1098	360
150BYMK425.6	730	420	547	241	150	150	310	730	138	1338	350	90	1123	1223	360
150BYMK429.2	730	420	547	241	150	150	310	730	138	1338	350	90	1123	1223	360
150BYMK433	730	420	547	241	150	150	310	730	138	1338	350	90	1123	1223	360

150BYMK433
150BYMK429.2
150BYMK425.6
150BYMK422
150BYMK419.3
150BYMK412.2
150BYMK414.6

W1 : livello minimo aspirazione
