La serie UYZK è equipaggiata con una girante vortex e un'ampia chiocciola. Questa costruzione previene l'intasamento da parte di corpi grossi o fibrosi.
Sei qui:
- Inizio >
- Italia >
- Industria e fognatura >
- Pompe per acque reflue >
- 100UYZK
100UYZK | 400V / 50Hz
Downloads
| Modello | Colore curva prestazione | Scarico mm | Potenza Motore kW | Fasi | r.p.m. | Prevalenza max. m | Portata max. l/min | Avviamento | Peso a secco kg * | Passaggio girante mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Installaz. standard | con guide supporto | Installaz. standard | con guide supporto | |||||||||
| 100UYZMK412.2 | 100UYZMK412.2 | 100 | 12,2 | 3 | 1450 | 20,8 | 3300 | s/t | 290,4 | 207,2 | 100 | |
| 100UYZMK414.6 | 100UYZMK414.6 | 100 | 14,6 | 3 | 1450 | 15,3 | 3490 | s/t | 291,3 | 208,2 | 100 | |
| 100UYZMK419.3 | 100UYZMK419.3 | 100 | 19,3 | 3 | 1450 | 7,0 | 2214 | s/t | 318,0 | 234,8 | 100 | |
100UYZMK412.2_4.pdf
| ø Scarico mm | 100mm | |||
|---|---|---|---|---|
| Pompaggio liquido | Temperatura | 0-35°C | ||
| Tipo di fluido | Scarichi municipali | |||
| Pompa | Componenti | Girante | Girante vortex | |
| Tenuta meccanica | Guarnizioni meccaniche doppie | |||
| Cuscinetti | Cuscinetti a sfera schermati | |||
| Materiale | Girante | Pezzo fuso in ghisa grigia EN-GJL-250 | ||
| Chiocciola | Pezzo fuso in ghisa grigia EN-GJL-250 | |||
| Tenuta meccanica | Parte superiore in carburo di silicio in bagno d'olio | |||
| Anello di usura | Bronzo | |||
| Motore | Protezione motore (incorporata) | Protezione miniaturizzata | ||
| Lubrificazione | Olio lubrificante (ISO VG32) | |||
| Tipo, Poli | Motore ad induzione, 4 poli | |||
| Isolamento | Classe d'isolamento H | |||
| Fase / Voltaggio | trifase / 400V / 50Hz / avviamento s/t | |||
| Materiale | Chiocciola | Pezzo fuso in ghisa grigia EN-GJL-250 | ||
| Albero | Acciaio inossidabile EN-X5CrNiMo17-12-2 | |||
| Cavo | Gomma, 10m H07RN8-F | |||
| Connessione di scarico | Flangia DIN/ANSI DN100 (PN10) | |||
| Accessori opzionali | Installazione orizzontale / verticale | |||
Dimensioni in mm:
-
-
- 100UYZMK412.2
- 100UYZMK414.6
- 100UYZMK419.3
W1 : livello minimo aspirazione

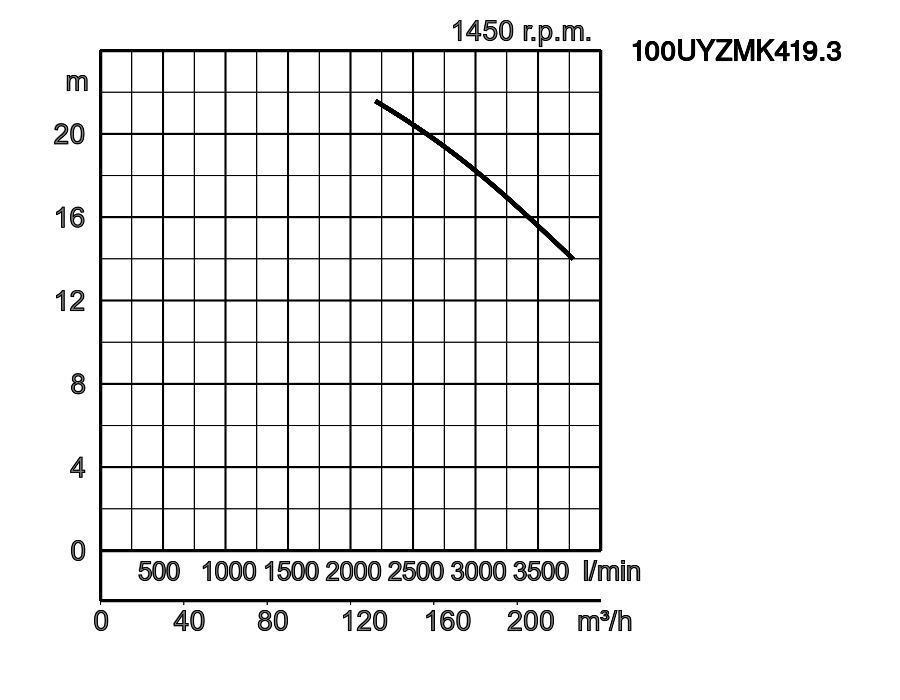

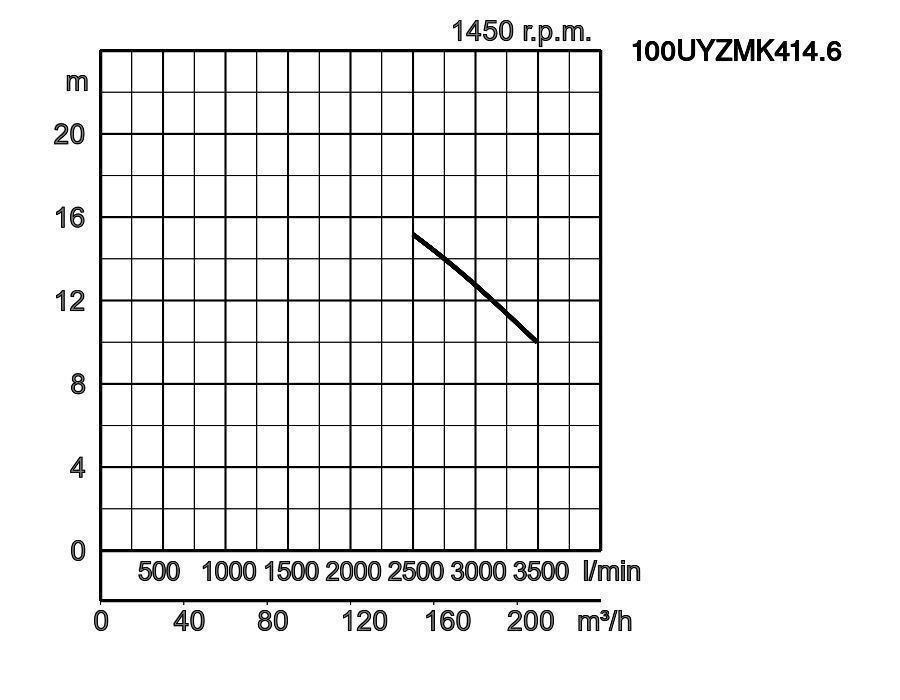

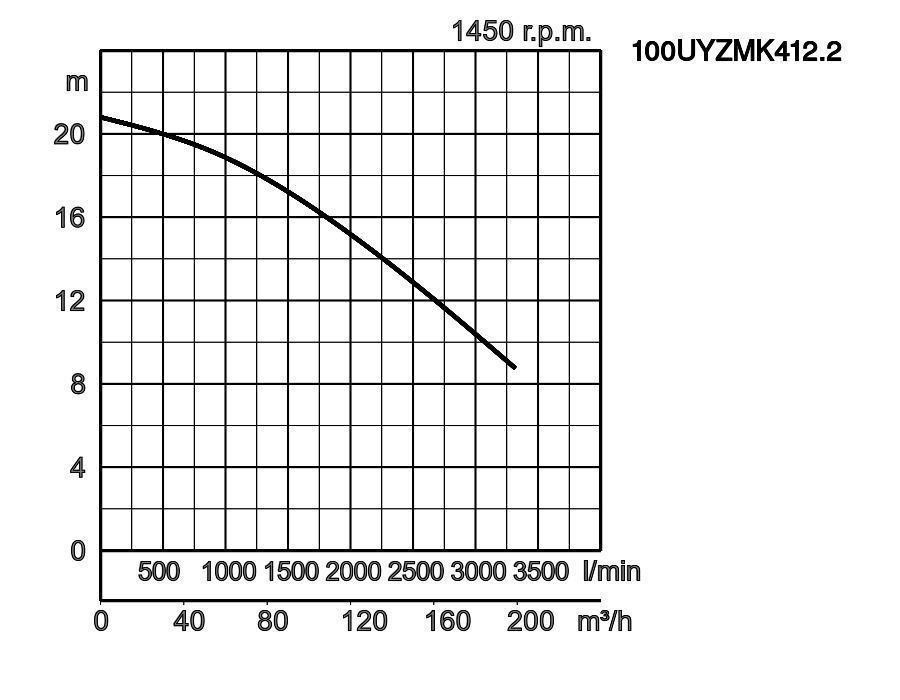

| Modello | A | B | B1 | C | C1 | DN1 | DN2 | J2 | K1 | K2 | K3 | K4 | L | M | O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100UYZMK412.2 | 994 | 576 | 345 | 457 | 207 | 100 | 150 | 197 | 205 | 500 | 637 | 832 | 197 | 520 | 942 |
| 100UYZMK414.6 | 1098 | 555 | 345 | 410 | 205 | 100 | 150 | 197 | 205 | 502 | 612 | 806 | 197 | 520 | 941 |
| 100UYZMK419.3 | 1098 | 555 | 345 | 410 | 205 | 100 | 150 | 197 | 205 | 502 | 612 | 806 | 197 | 520 | 941 |
Curva di scarico, piede di accoppiamento e piedini di supporto sono accessori e sono da ordinare separatamente
dimensioni mm - installazione con TOS:
| Modello | B | B1 | C | C1 | DN1 | DN2 | P1 | P2 | Q | R | S1 | S3 | T | U | V1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100UYZMK412.2 | 576 | 345 | 457 | 207 | 100 | 150 | 250 | 595 | 135 | 1006 | 350 | 120 | 842 | 952 | 310 |
| 100UYZMK414.6 | 555 | 345 | 410 | 205 | 100 | 150 | 230 | 575 | 110 | 1110 | 380 | 115 | 941 | 1046 | 310 |
| 100UYZMK419.3 | 555 | 345 | 410 | 205 | 100 | 150 | 230 | 575 | 110 | 1110 | 380 | 115 | 941 | 1046 | 310 |
-
-
- 100UYZMK412.2
- 100UYZMK414.6
- 100UYZMK419.3
W1 : livello minimo aspirazione
