La serie UY è equipaggiata con una girante vortex e un'ampia chiocciola. Questa costruzione previene l'intasamento da parte di corpi grossi o fibrosi.
Sei qui:
- Inizio >
- Italia >
- Industria e fognatura >
- Pompe per acque reflue >
- 100UYZ
100UYZ | 400V / 50Hz
Downloads
Serie simile

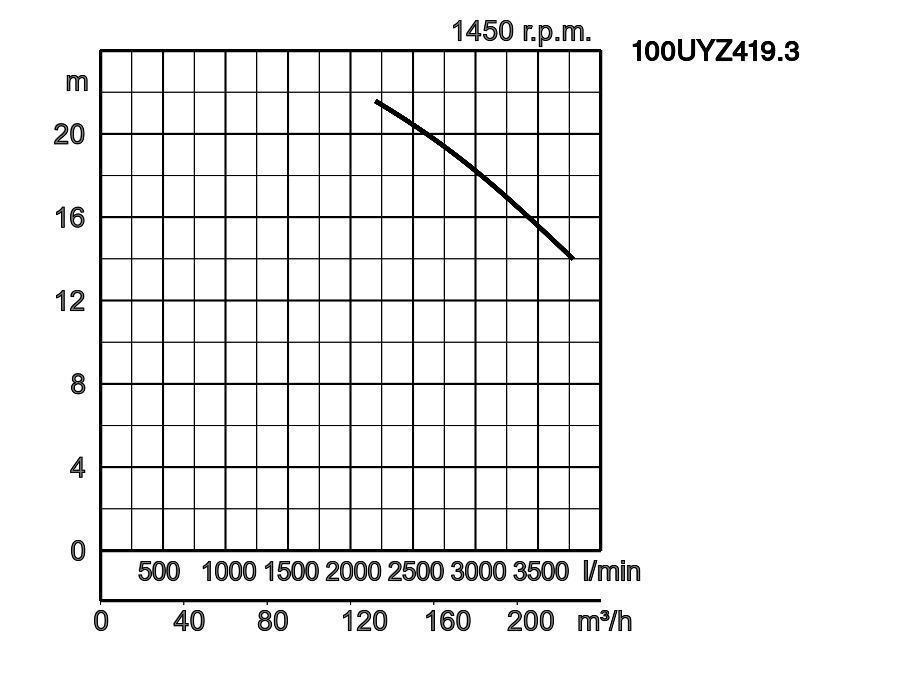

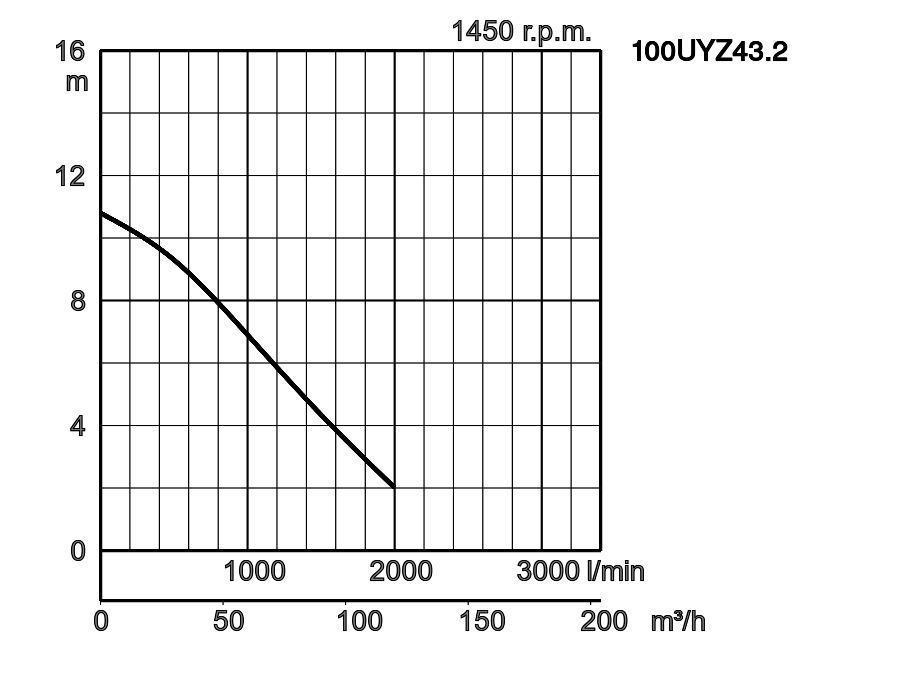

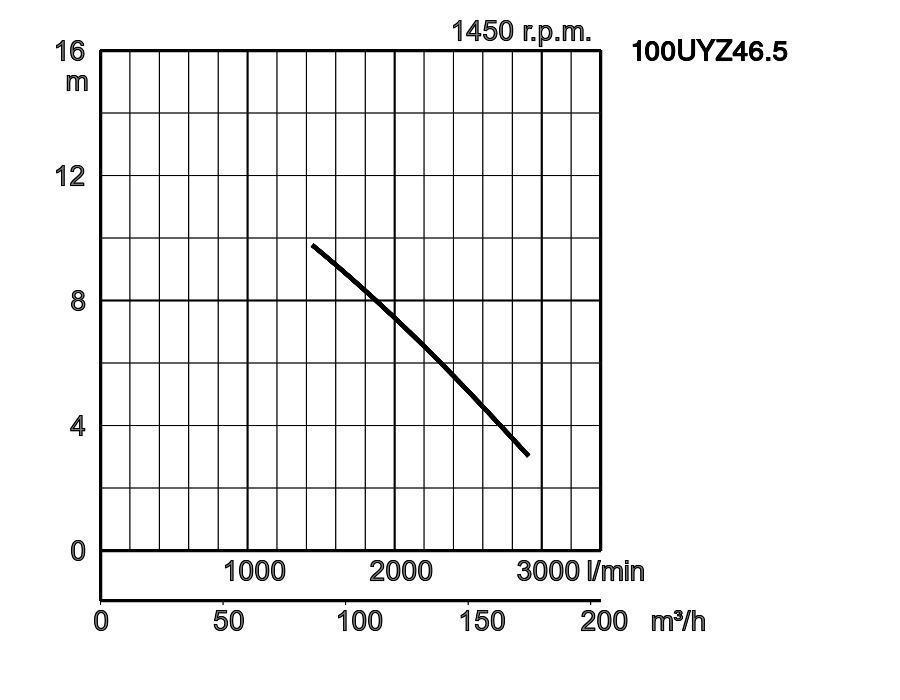

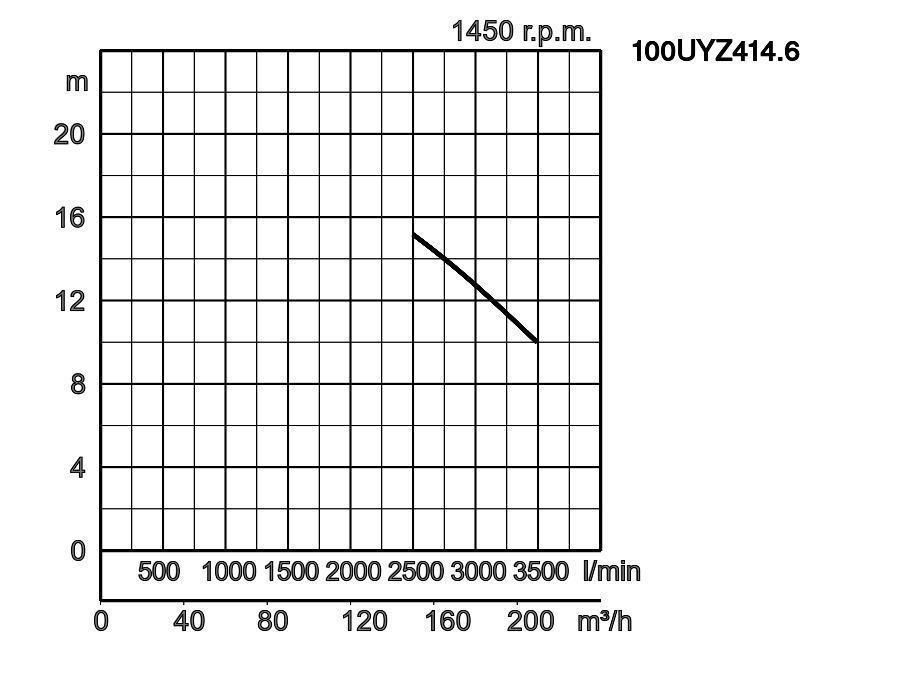

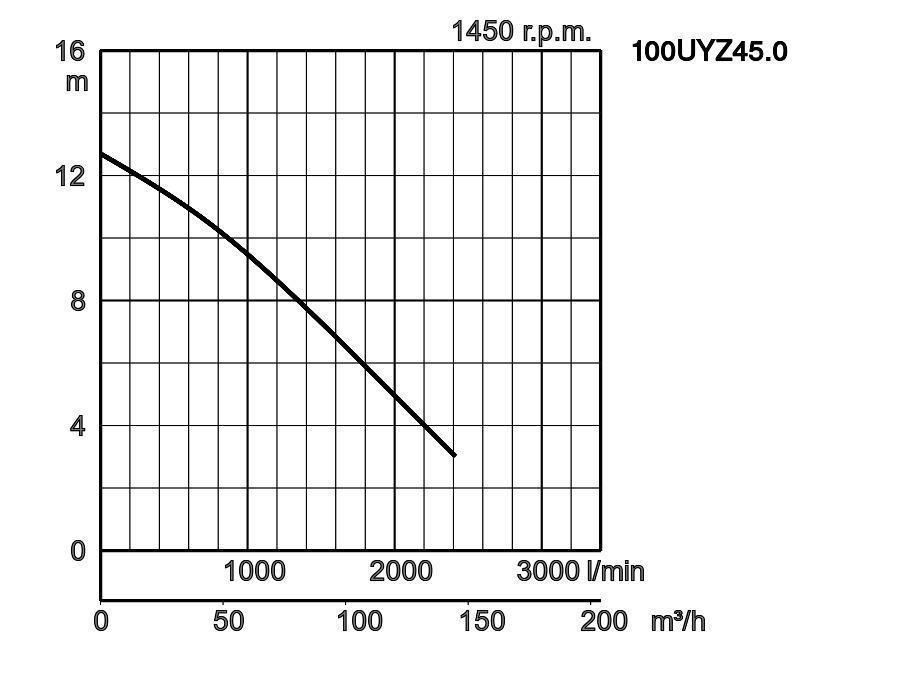

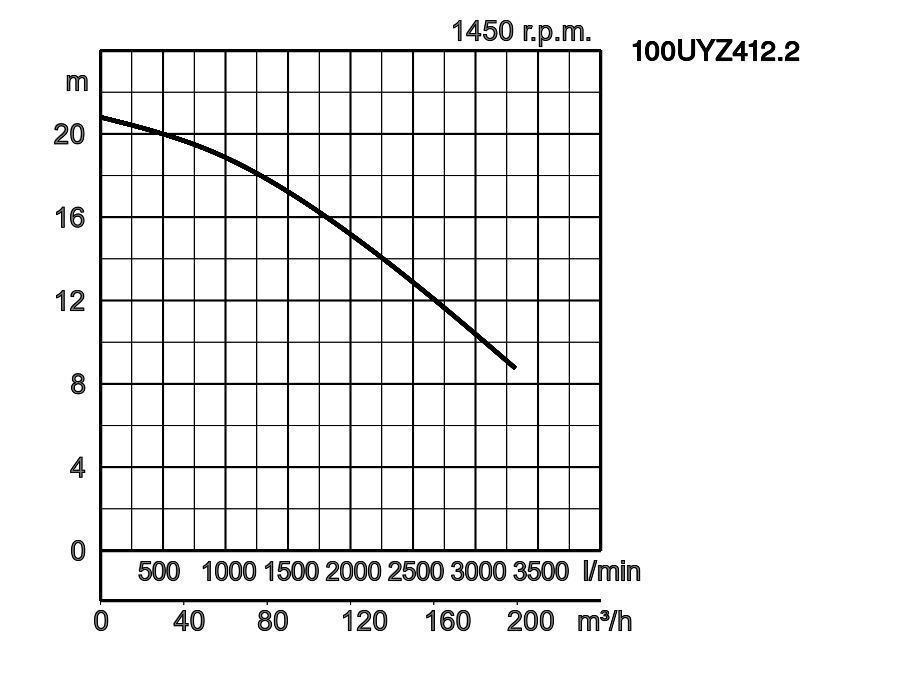

| Modello | Colore curva prestazione | Scarico mm | Potenza Motore kW | Fasi | r.p.m. | Prevalenza max. m | Portata max. l/min | Avviamento | Peso a secco kg * | Passaggio girante mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Installaz. standard | con guide supporto | Installaz. standard | con guide supporto | |||||||||
| 100UYZ43.2 | TOS100UYZ43.2 | 100 | 3,2 | 3 | 1450 | 10,8 | 2000 | s/t | 97,9 | 80,5 | 100 | |
| 100UYZ45.0 | TOS100UYZ45.0 | 100 | 5,0 | 3 | 1450 | 12,7 | 2400 | s/t | 134,3 | 116,9 | 100 | |
| 100UYZ46.5 | TOS100UYZ46.5 | 100 | 6,5 | 3 | 1450 | 9,5 | 2900 | s/t | 136,9 | 119,5 | 100 | |
| 100UYZ412.2 | TOS100UYZ412.2 | 100 | 12,2 | 3 | 1450 | 20,8 | 3300 | s/t | 215,5 | 196,8 | 100 | |
| 100UYZ414.6 | TOS100UYZ414.6 | 100 | 14,6 | 3 | 1450 | 15,3 | 3490 | s/t | 216,4 | 197,7 | 100 | |
| 100UYZ419.3 | TOS100UYZ419.3 | 100 | 19,3 | 3 | 1450 | 21,5 | 3780 | s/t | 239,8 | 221,1 | 100 | |
100UYZ43.2_4.pdf
| ø Scarico mm | 100mm | |||
|---|---|---|---|---|
| Pompaggio liquido | Temperatura | 0-40°C | ||
| Tipo di fluido | Scarichi municipali | |||
| Pompa | Componenti | Girante | Girante vortex | |
| Tenuta meccanica | Guarnizioni meccaniche doppie | |||
| Cuscinetti | Cuscinetti a sfera schermati | |||
| Materiale | Girante | Pezzo fuso in ghisa grigia EN-GJL-250 | ||
| Chiocciola | Pezzo fuso in ghisa grigia EN-GJL-250 | |||
| Tenuta meccanica | Parte superiore in carburo di silicio in bagno d'olio | |||
| Anello di usura | Bronzo | |||
| Motore | Tipo, Poli | Motore ad induzione, 4 poli | ||
| Lubrificazione | Olio lubrificante (ISO VG32) | |||
| Fase / Voltaggio | trifase / 400V / 50Hz / avviamento s/t | |||
| Isolamento | Classe d'isolamento H | |||
| Protezione motore (incorporata) | Protezione miniaturizzata | |||
| Materiale | Chiocciola | Pezzo fuso in ghisa grigia EN-GJL-250 | ||
| Albero | Acciaio inossidabile EN-X5CrNiMo17-12-2 | |||
| Cavo | Gomma, 10m H07RN8-F | |||
| Connessione di scarico | Flangia DIN/ANSI DN100 (PN10) | |||
| Accessori opzionali | Piede di accoppiamento "TOS" (supporto guida, curva, catene di sollevamento) / Curva di scarico e piedini di appoggio per installazione libera | |||
Dimensioni in mm:
-
-
- 100UYZ43.2
- 100UYZ45.0
- 100UYZ46.5
- 100UYZ412.2
- 100UYZ414.6
- 100UYZ419.3
W1 : livello minimo aspirazione
| Modello | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100UYZ43.2 | 630 | 410 | 250 | 296 | 148 | 100 | 100 | 4" | - | - | - | 395 | 626 | 122 |
| 100UYZ45.0 | 630 | 410 | 250 | 296 | 148 | 100 | 100 | 4" | - | - | - | 395 | 626 | 122 |
| 100UYZ46.5 | 804 | 460 | 280 | 336 | 168 | 100 | 100 | 4" | - | - | - | 395 | 657 | 122 |
| 100UYZ412.2 | 994 | 576 | 345 | 457 | 207 | 100 | 150 | 4" | - | - | - | 450 | 755 | 122 |
| 100UYZ414.6 | 1098 | 555 | 345 | 410 | 205 | 100 | 150 | 4" | - | - | - | 450 | 749 | 122 |
| 100UYZ419.3 | 1098 | 555 | 345 | 410 | 205 | 100 | 150 | 4" | - | - | - | 450 | 749 | 122 |
Curva di scarico, piede di accoppiamento e piedini di supporto sono accessori e sono da ordinare separatamente
dimensioni mm - installazione con TOS:
| Modello | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 100UYZ43.2 | 630 | 410 | 250 | 296 | 148 | 834 | 100 | 100 | 140 |
| 100UYZ45.0 | 804 | 460 | 280 | 336 | 168 | 1029 | 100 | 100 | 175 |
| 100UYZ46.5 | 804 | 460 | 280 | 336 | 168 | 1029 | 100 | 100 | 175 |
| 100UYZ412.2 | 994 | 576 | 345 | 457 | 207 | 1000 | 100 | 150 | 105 |
| 100UYZ414.6 | 1098 | 555 | 345 | 410 | 205 | 979 | 100 | 150 | 130 |
| 100UYZ419.3 | 1098 | 555 | 345 | 410 | 205 | 979 | 100 | 150 | 130 |
-
-
- 100UYZ43.2
- 100UYZ45.0
- 100UYZ46.5
- 100UYZ412.2
- 100UYZ414.6
- 100UYZ419.3
W1 : livello minimo aspirazione
