La serie UY è equipaggiata con una girante vortex e un'ampia chiocciola. Questa costruzione previene l'intasamento da parte di corpi grossi o fibrosi.
Sei qui:
- Inizio >
- Italia >
- Industria e fognatura >
- Pompe per acque reflue >
- 100UY
100UY | 400V / 50Hz
Downloads
| Modello | Colore curva prestazione | Scarico mm | Potenza Motore kW | Fasi | r.p.m. | Prevalenza max. m | Portata max. l/min | Avviamento | Peso a secco kg * | Passaggio girante mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Installaz. standard | con guide supporto | Installaz. standard | con guide supporto | |||||||||
| 100UY43.7H | TOS100UY43.7H | 100 | 3,7 | 3 | 1450 | 14,6 | 1170 | s/t | 128,1 | 110,7 | 80 | |
| 100UY45.0 | TOS100UY45.0 | 100 | 5,0 | 3 | 1450 | 7,9 | 1962 | s/t | 131,7 | 114,3 | 80 | |
| 100UY46.5 | TOS100UY46.5 | 100 | 6,5 | 3 | 1450 | 6,5 | 2214 | s/t | 134,5 | 117,1 | 80 | |
100UY43.7H_4.pdf
| ø Scarico mm | 100mm | |||
|---|---|---|---|---|
| Pompaggio liquido | Tipo di fluido | Scarichi municipali | ||
| Temperatura | 0-40°C | |||
| Pompa | Componenti | Girante | Girante vortex | |
| Tenuta meccanica | Guarnizioni meccaniche doppie | |||
| Cuscinetti | Cuscinetti a sfera schermati | |||
| Materiale | Girante | Pezzo fuso in ghisa grigia EN-GJL-250 | ||
| Chiocciola | Pezzo fuso in ghisa grigia EN-GJL-250 | |||
| Tenuta meccanica | Parte superiore in carburo di silicio in bagno d'olio | |||
| Anello di usura | Bronzo | |||
| Motore | Tipo, Poli | Motore ad induzione, 4 poli | ||
| Lubrificazione | Olio lubrificante (ISO VG32) | |||
| Fase / Voltaggio | trifase / 400V / 50Hz / avviamento s/t | |||
| Isolamento | Classe d'isolamento H | |||
| Protezione motore (incorporata) | Protezione miniaturizzata | |||
| Materiale | Chiocciola | Pezzo fuso in ghisa grigia EN-GJL-250 | ||
| Albero | Acciaio inossidabile EN-X5CrNiMo17-12-2 | |||
| Cavo | Gomma, 10m H07RN8-F | |||
| Connessione di scarico | Flangia DIN/ANSI DN100 (PN10) | |||
| Accessori opzionali | Piede di accoppiamento "TOS" (supporto guida, curva, catene di sollevamento) / Curva di scarico e piedini di appoggio per installazione libera | |||
Dimensioni in mm:
-
-

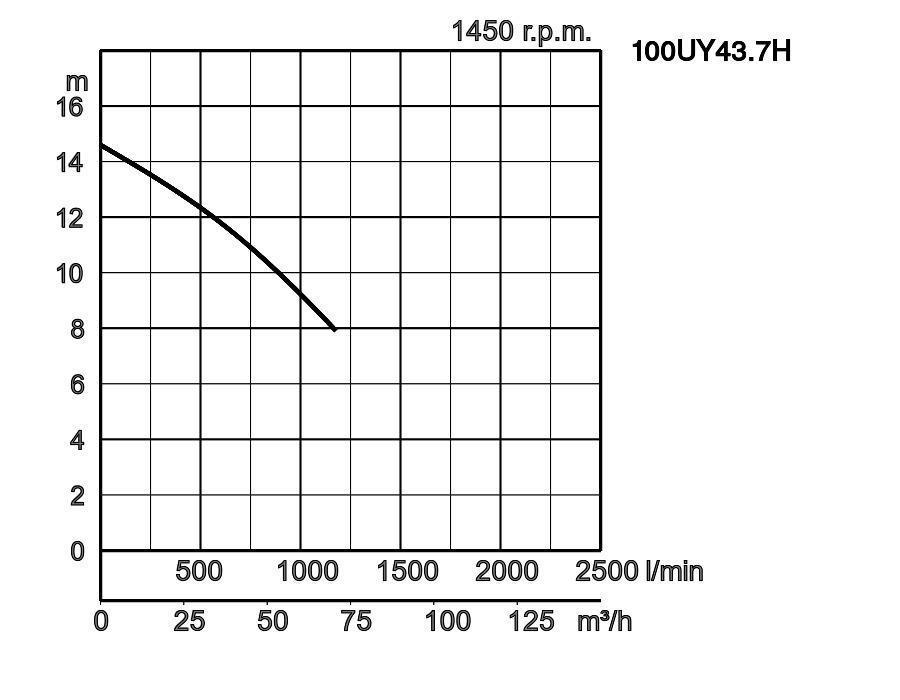

- 100UY43.7H

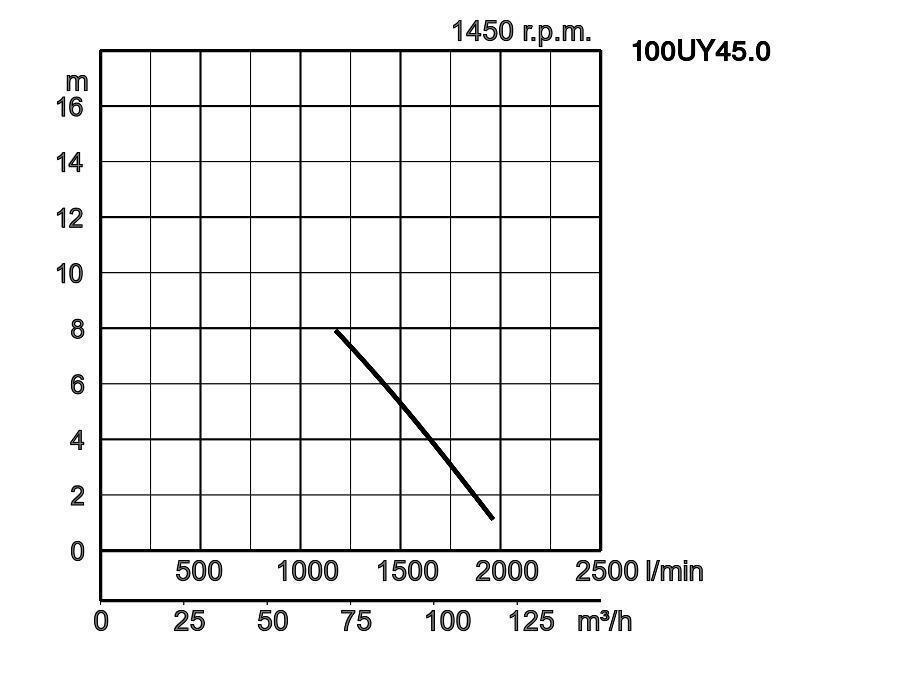

- 100UY45.0

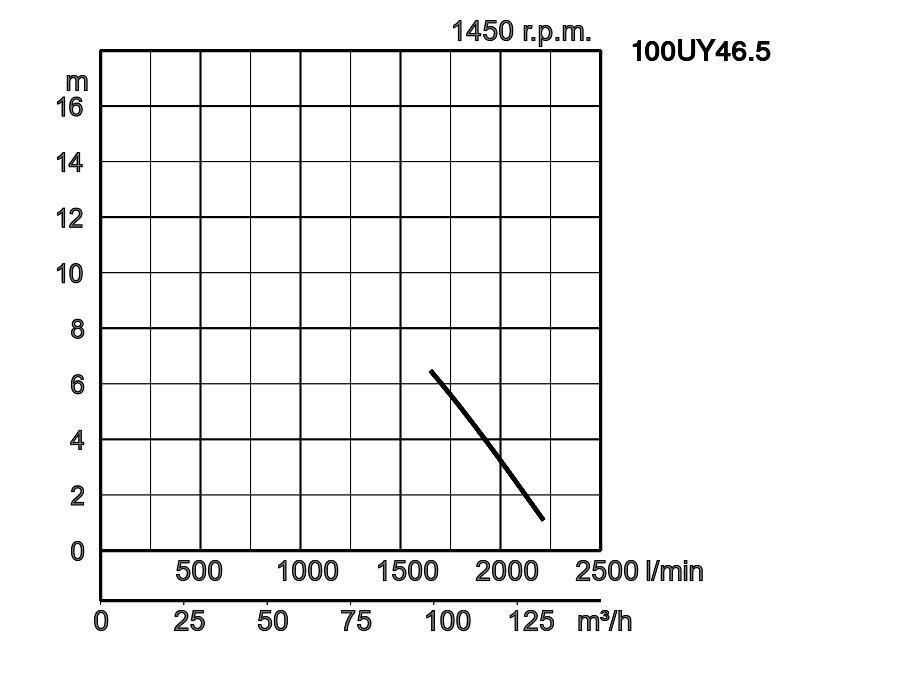

- 100UY46.5
W1 : livello minimo aspirazione
| Modello | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100UY43.7H | 774 | 438 | 280 | 316 | 158 | 100 | 100 | 4" | - | - | - | 395 | 657 | 122 |
| 100UY45.0 | 774 | 438 | 280 | 316 | 158 | 100 | 100 | 4" | - | - | - | 395 | 657 | 122 |
| 100UY46.5 | 774 | 438 | 280 | 316 | 158 | 100 | 100 | 4" | - | - | - | 395 | 657 | 122 |
Curva di scarico, piede di accoppiamento e piedini di supporto sono accessori e sono da ordinare separatamente
dimensioni mm - installazione con TOS:
| Modello | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 100UY43.7H | 774 | 438 | 280 | 316 | 158 | 862 | 100 | 100 | 152 |
| 100UY45.0 | 774 | 438 | 280 | 316 | 158 | 862 | 100 | 100 | 152 |
| 100UY46.5 | 774 | 438 | 280 | 316 | 158 | 862 | 100 | 100 | 152 |
-
-
- 100UY43.7H
- 100UY45.0
- 100UY46.5
W1 : livello minimo aspirazione
