La girante monocanale chiusa assicura che le acque reflue contenenti fanghi e sostanze fibrose siano pompate in modo efficiente, senza rischio di intasamento.
Sei qui:
- Inizio >
- Italia >
- Industria e fognatura >
- Pompe per acque reflue >
- 100BYZK

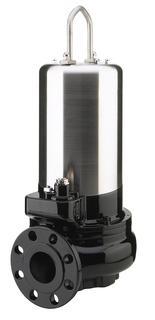

100BYZK | 400V / 50Hz
Downloads
| Modello | Colore curva prestazione | Scarico mm | Potenza Motore kW | Fasi | r.p.m. | Prevalenza max. m | Portata max. l/min | Avviamento | Peso a secco kg * | Passaggio girante mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Installaz. standard | con guide supporto | Installaz. standard | con guide supporto | |||||||||

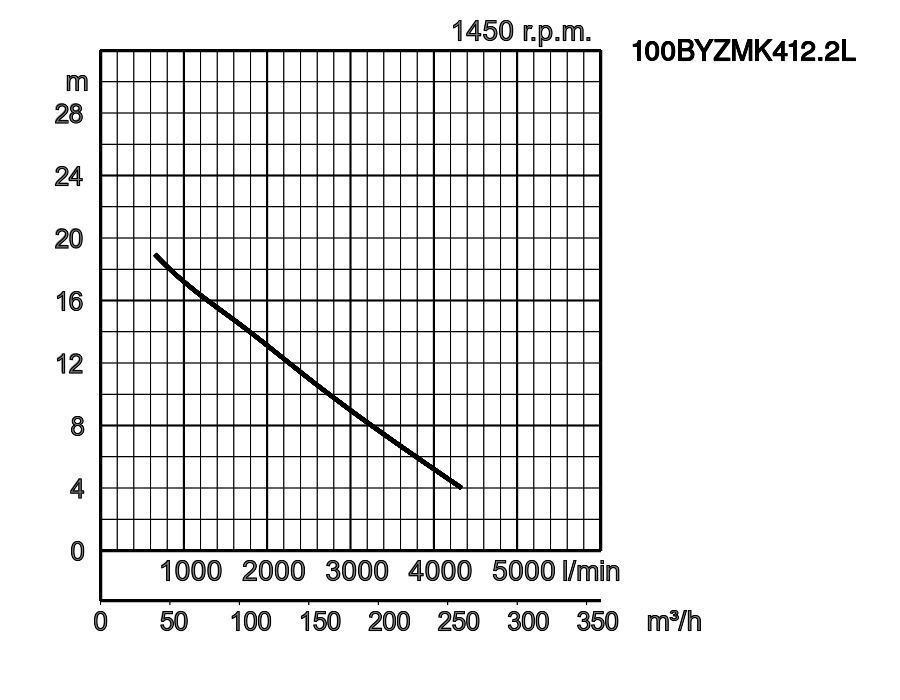

| 100BYZMK412.2L | 100BYZMK412.2L | 100 | 12,2 | 3 | 1450 | 18,9 | 4333 | s/t | 219,0 | 219,0 | 100 | |

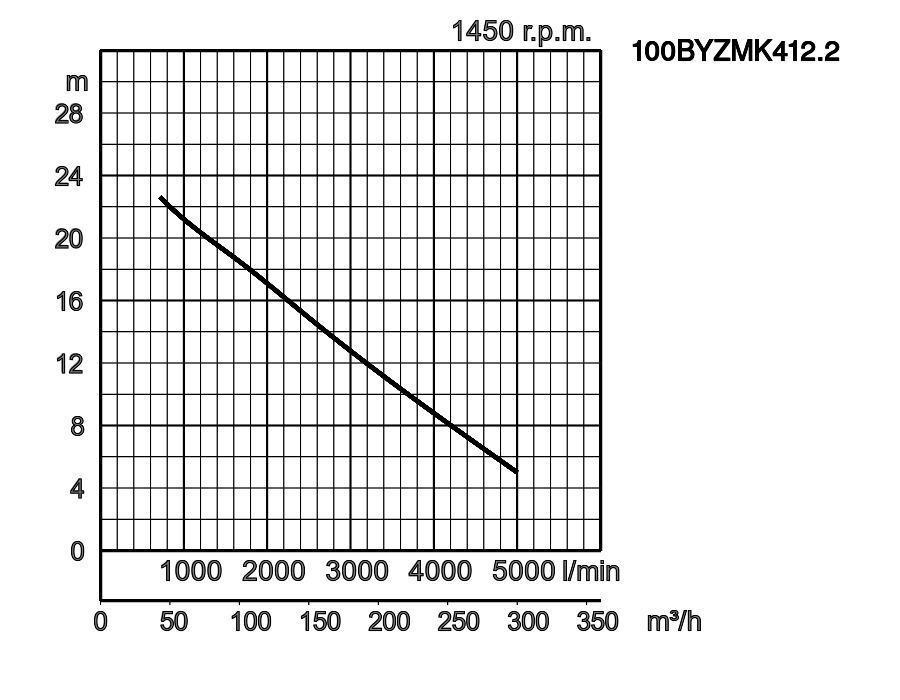

| 100BYZMK412.2 | 100BYZMK412.2 | 100 | 12,2 | 3 | 1450 | 22,5 | 5000 | s/t | 219,0 | 219,0 | 100 | |

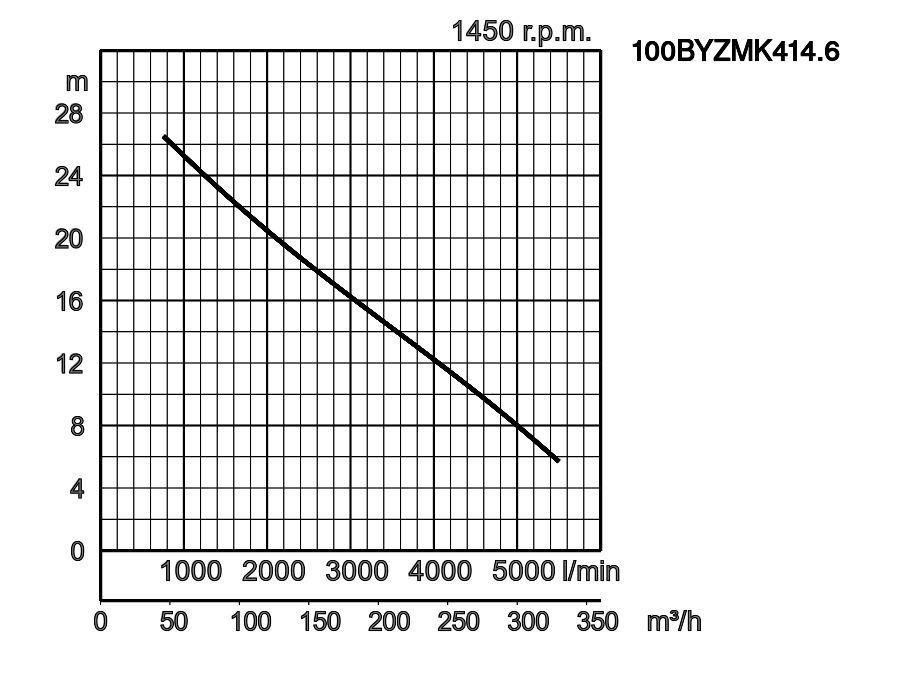

| 100BYZMK414.6 | 100BYZMK414.6 | 100 | 14,6 | 3 | 1450 | 25,6 | 5500 | s/t | 219,0 | 219,0 | 100 | |

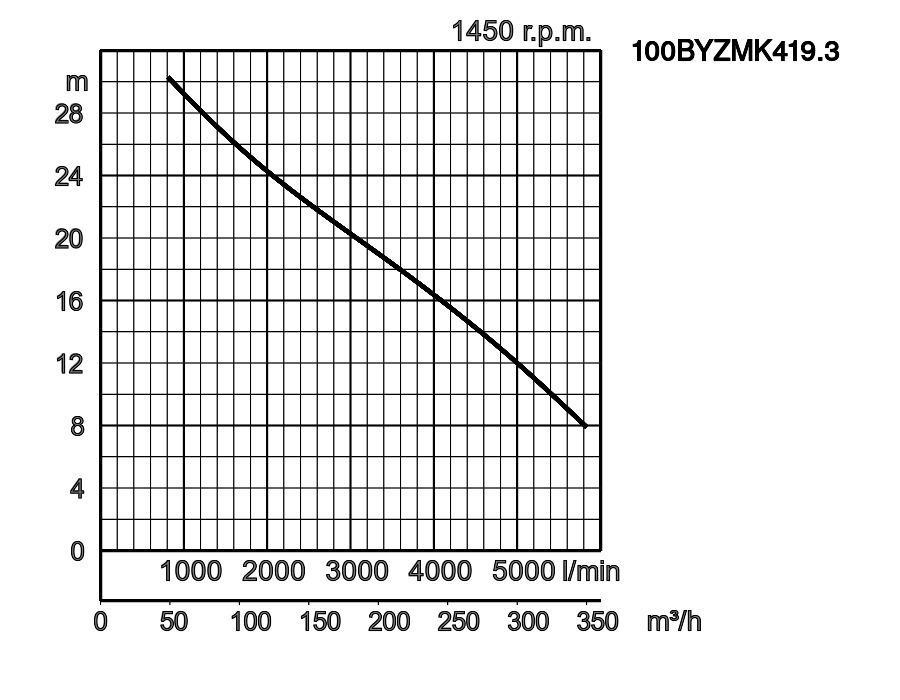

| 100BYZMK419.3 | 100BYZMK419.3 | 100 | 19,3 | 3 | 1450 | 29,1 | 5833 | s/t | 244,0 | 244,0 | 100 | |
100BYZMK412.2L_4.pdf
| ø Scarico mm | 100mm | |||
|---|---|---|---|---|
| Pompaggio liquido | Temperatura | 0-40°C | ||
| Tipo di fluido | Scarichi municipali | |||
| Pompa | Componenti | Girante | Girante con canale singolo | |
| Tenuta meccanica | Guarnizioni meccaniche doppie | |||
| Cuscinetti | Cuscinetti a sfera schermati | |||
| Materiale | Girante | Pezzo fuso in ghisa grigia EN-GJL-250 | ||
| Chiocciola | Pezzo fuso in ghisa grigia EN-GJL-250 | |||
| Tenuta meccanica | Parte superiore in carburo di silicio in bagno d'olio | |||
| Anello di usura | Bronzo | |||
| Motore | Protezione motore (incorporata) | Protezione miniaturizzata | ||
| Tipo, Poli | Motore ad induzione, 4 poli | |||
| Fase / Voltaggio | trifase / 400V / 50Hz / avviamento s/t | |||
| Lubrificazione | Olio lubrificante (ISO VG32) | |||
| Isolamento | Classe d'isolamento H | |||
| Materiale | Chiocciola | Pezzo fuso in ghisa grigia EN-GJL-250 | ||
| Albero | Acciaio inossidabile DIN 1.4104 | |||
| Cavo | Gomma, 10m H07RN8-F | |||
| Connessione di scarico | Flangia DIN/ANSI DN100 (PN10) | |||
| Accessori opzionali | Installazione orizzontale / verticale | |||
Dimensioni in mm:
-
-
- 100BYZMK412.2
- 100BYZMK414.6
- 100BYZMK419.3
- 100BYZMK412.2L
W1 : livello minimo aspirazione
| Modello | A | B | B1 | C | C1 | DN1 | DN2 | J2 | K1 | K2 | K3 | K4 | L | M | O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100BYZMK412.2L | 878 | 781 | 541 | 457 | 207 | 100 | 150 | 197 | 205 | 502 | 622 | 817 | 283 | 520 | 942 |
| 100BYZMK412.2 | 878 | 781 | 541 | 457 | 207 | 100 | 150 | 197 | 205 | 502 | 622 | 817 | 283 | 520 | 942 |
| 100BYZMK414.6 | 878 | 781 | 541 | 457 | 207 | 100 | 150 | 197 | 205 | 502 | 622 | 817 | 283 | 520 | 942 |
| 100BYZMK419.3 | 968 | 781 | 541 | 457 | 207 | 100 | 150 | 197 | 205 | 502 | 622 | 817 | 283 | 520 | 942 |
Curva di scarico, piede di accoppiamento e piedini di supporto sono accessori e sono da ordinare separatamente
dimensioni mm - installazione con TOS:
| Modello | B | B1 | C | C1 | DN1 | DN2 | P1 | P2 | Q | R | S1 | S3 | T | U | V1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100BYZMK412.2L | 605 | 345 | 457 | 207 | 100 | 150 | 260 | 605 | 130 | 890 | 380 | 115 | 706 | 816 | 310 |
| 100BYZMK412.2 | 605 | 345 | 457 | 207 | 100 | 150 | 260 | 605 | 130 | 890 | 380 | 115 | 706 | 816 | 310 |
| 100BYZMK414.6 | 605 | 345 | 457 | 207 | 100 | 150 | 260 | 605 | 130 | 890 | 380 | 115 | 706 | 816 | 310 |
| 100BYZMK419.3 | 605 | 345 | 457 | 207 | 100 | 150 | 260 | 605 | 130 | 980 | 380 | 115 | 796 | 906 | 310 |
-
-
- 100BYZMK412.2
- 100BYZMK414.6
- 100BYZMK419.3
- 100BYZMK412.2L
W1 : livello minimo aspirazione
