La girante monocanale chiusa assicura che le acque reflue contenenti fanghi e sostanze fibrose siano pompate in modo efficiente, senza rischio di intasamento.
Sei qui:
- Inizio >
- Italia >
- Industria e fognatura >
- Pompe per acque reflue >
- 100BY
100BY | 400V / 50Hz
Downloads
| Modello | Colore curva prestazione | Scarico mm | Potenza Motore kW | Fasi | r.p.m. | Prevalenza max. m | Portata max. l/min | Avviamento | Peso a secco kg * | Passaggio girante mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Installaz. standard | con guide supporto | Installaz. standard | con guide supporto | |||||||||

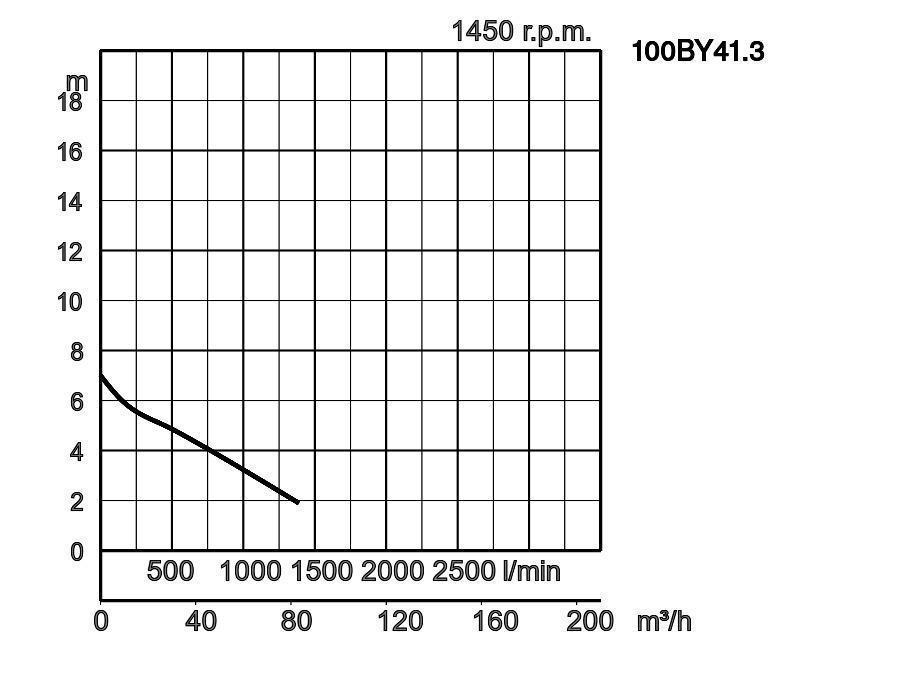

| 100BY41.3 | TOS100BY41.3 | 100 | 1,3 | 3 | 1450 | 7,0 | 1387 | diretto | 74,0 | 74,0 | 80 | |

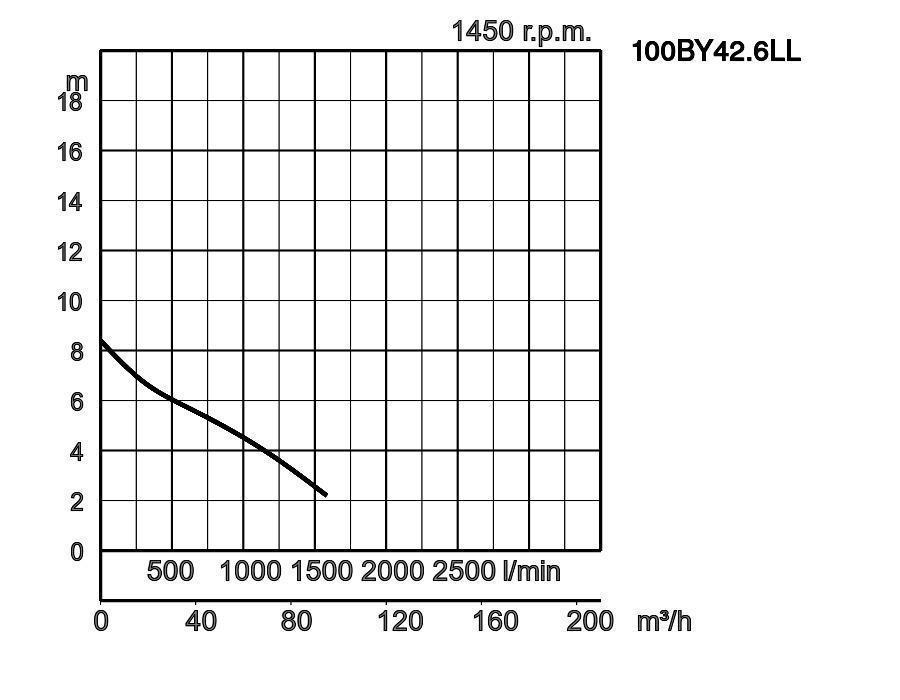

| 100BY42.6LL | TOS100BY42.6LL | 100 | 2,6 | 3 | 1450 | 8,4 | 1583 | diretto | 80,0 | 80,0 | 80 | |

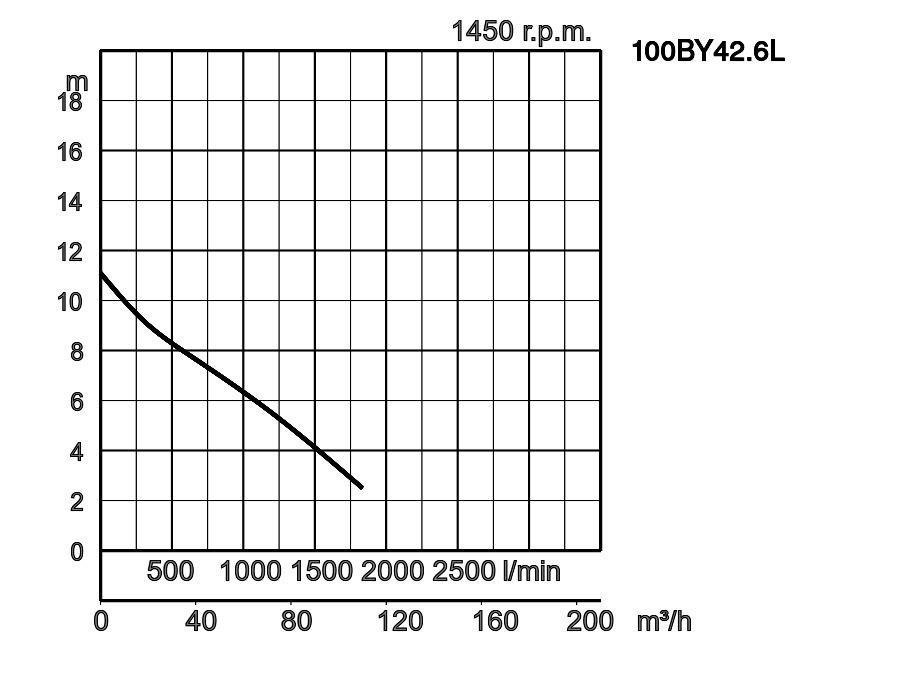

| 100BY42.6L | TOS100BY42.6L | 100 | 2,6 | 3 | 1450 | 11,1 | 1833 | diretto | 82,0 | 82,0 | 80 | |

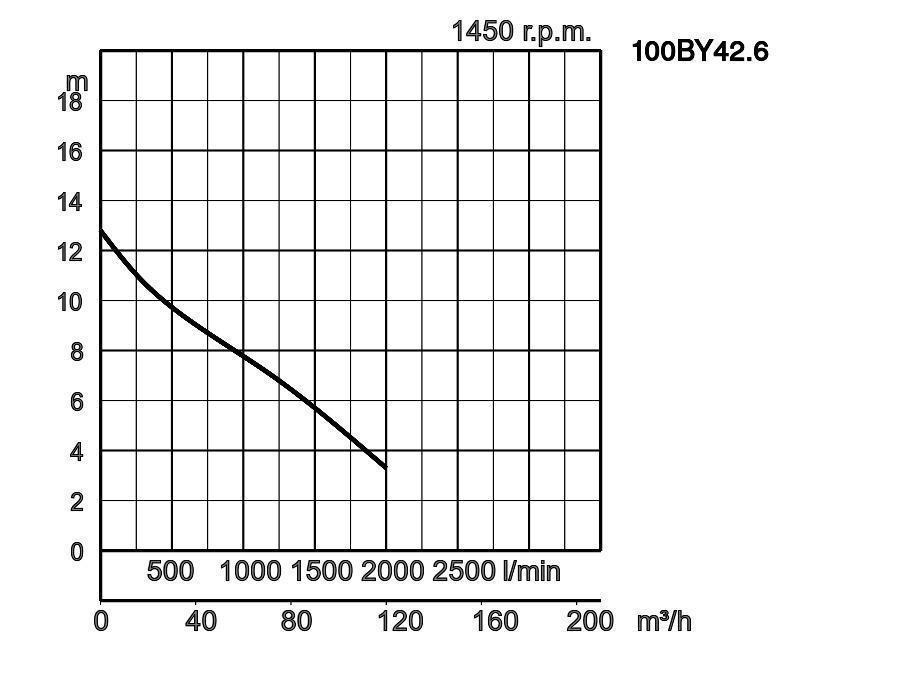

| 100BY42.6 | TOS100BY42.6 | 100 | 2,6 | 3 | 1450 | 12,8 | 2000 | diretto | 82,0 | 82,0 | 80 | |

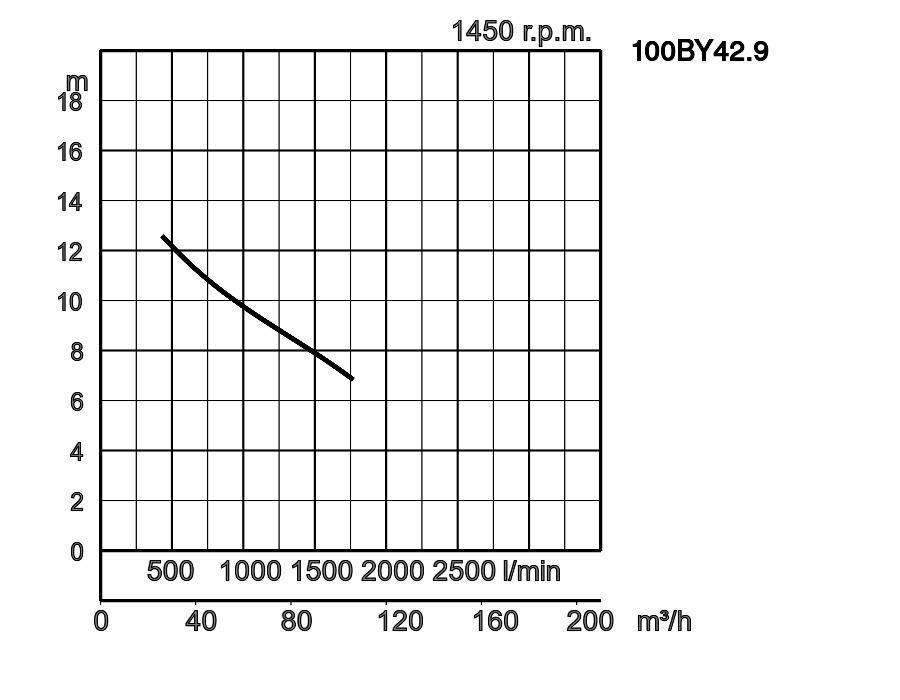

| 100BY42.9 | TOS100BY42.9 | 100 | 2,9 | 3 | 1450 | 15,5 | 1767 | diretto | 118,0 | 118,0 | 80 | |

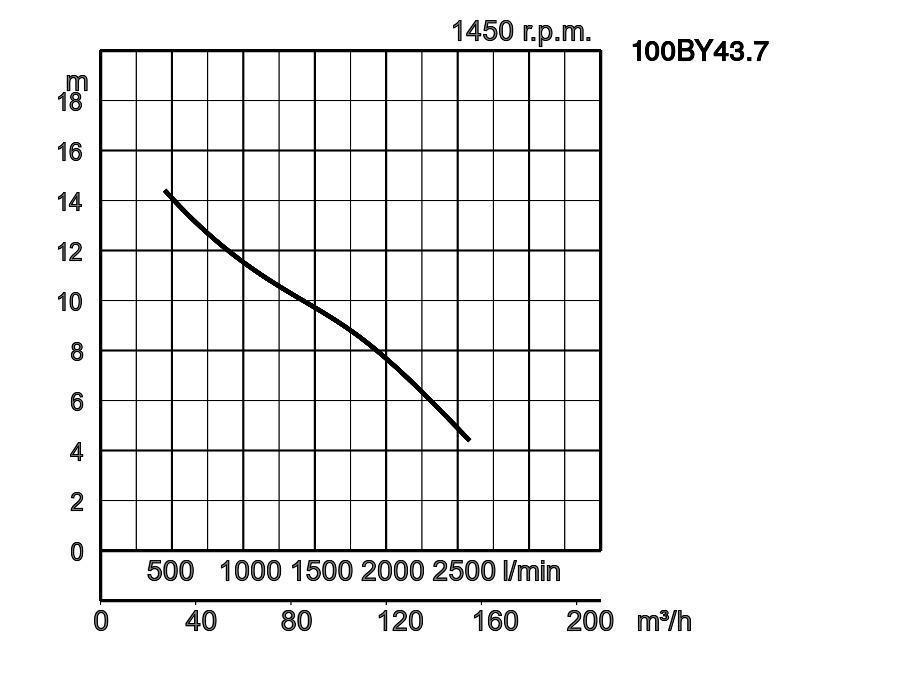

| 100BY43.7 | TOS100BY43.7 | 100 | 3,7 | 3 | 1450 | 14,4 | 2583 | s/t | 122,0 | 122,0 | 80 | |

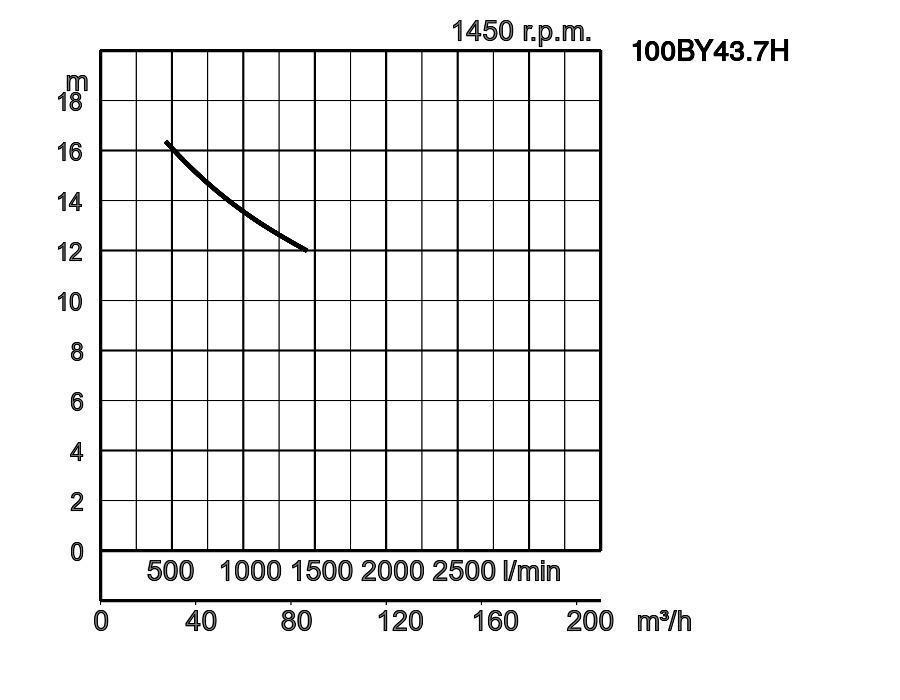

| 100BY43.7H | TOS100BY43.7H | 100 | 3,7 | 3 | 1450 | 16,1 | 1444 | s/t | 122,0 | 122,0 | 80 | |

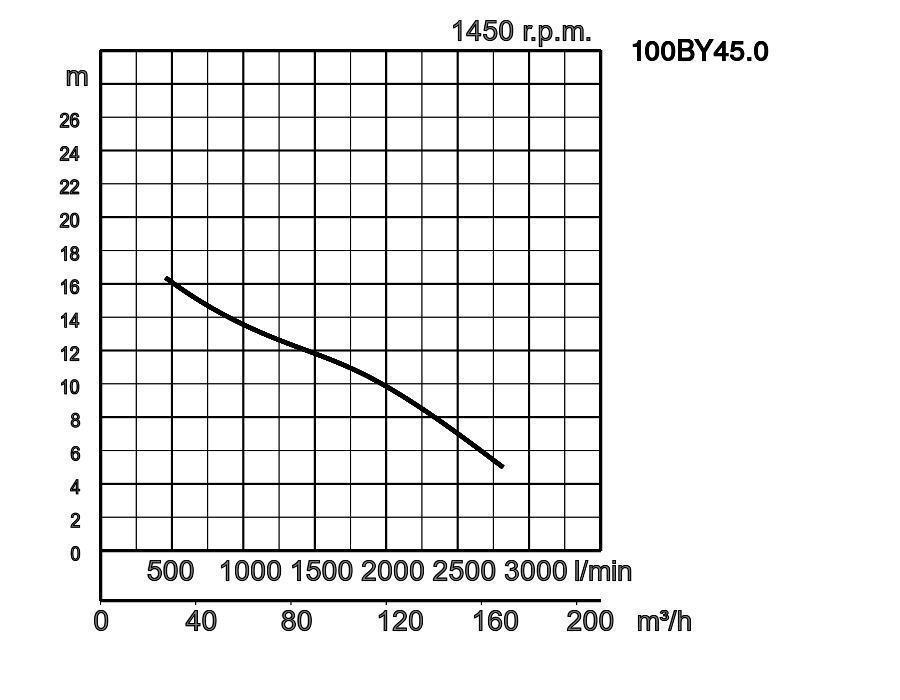

| 100BY45.0 | TOS100BY45.0 | 100 | 5,0 | 3 | 1450 | 16,1 | 2817 | s/t | 132,0 | 132,0 | 80 | |

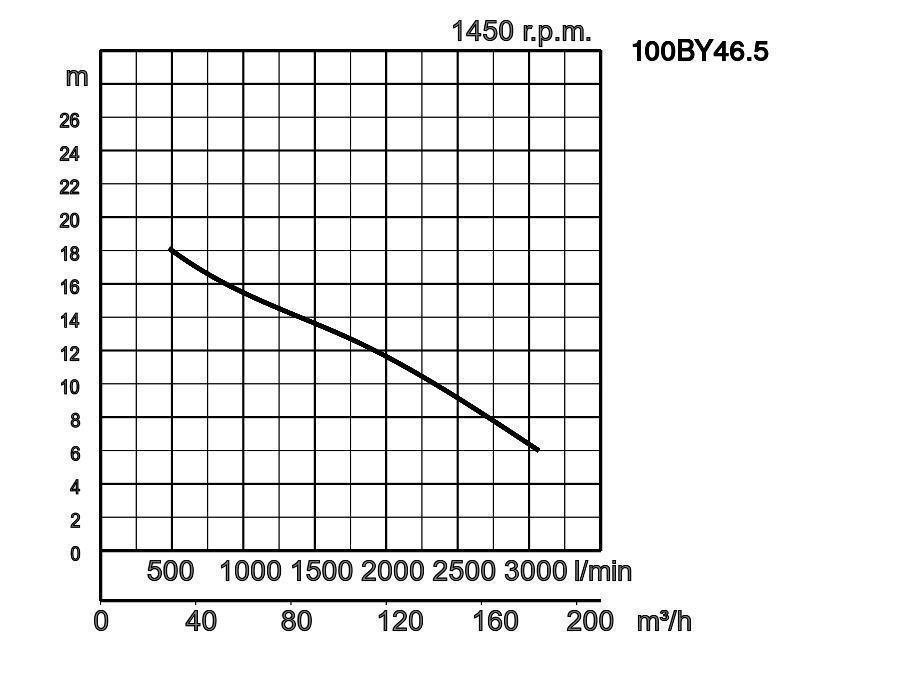

| 100BY46.5 | TOS100BY46.5 | 100 | 6,5 | 3 | 1450 | 18,0 | 3067 | s/t | 135,0 | 135,0 | 80 | |

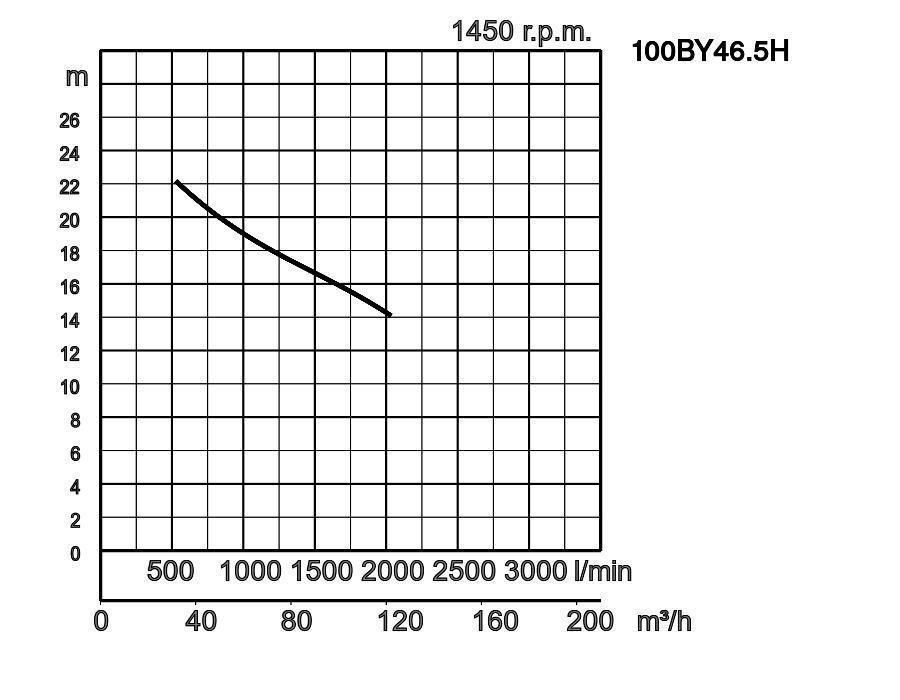

| 100BY46.5H | TOS100BY46.5H | 100 | 6,5 | 3 | 1450 | 22,1 | 2033 | s/t | 142,2 | 142,2 | 80 | |
100BY41.3_4.pdf
| ø Scarico mm | 100mm | |||
|---|---|---|---|---|
| Pompaggio liquido | Tipo di fluido | Scarichi municipali | ||
| Temperatura | 0-40°C | |||
| Pompa | Componenti | Girante | Girante con canale singolo | |
| Tenuta meccanica | Guarnizioni meccaniche doppie | |||
| Cuscinetti | Cuscinetti a sfera schermati | |||
| Materiale | Girante | Pezzo fuso in ghisa grigia EN-GJL-250 | ||
| Chiocciola | Pezzo fuso in ghisa grigia EN-GJL-250 | |||
| Tenuta meccanica | Parte superiore in carburo di silicio in bagno d'olio | |||
| Anello di usura | Bronzo | |||
| Motore | Tipo, Poli | Motore ad induzione, 4 poli | ||
| Protezione motore (incorporata) | Protezione miniaturizzata | |||
| Fase / Voltaggio | trifase / 400V / 50Hz / avviamento diretto, trifase / 400V / 50Hz / avviamento s/t | |||
| Isolamento | Classe d'isolamento H | |||
| Lubrificazione | Olio lubrificante (ISO VG32) | |||
| Materiale | Chiocciola | Pezzo fuso in ghisa grigia EN-GJL-250 | ||
| Albero | Acciaio inossidabile DIN 1.4104 | |||
| Cavo | Gomma, 10m H07RN8-F | |||
| Connessione di scarico | Flangia DIN/ANSI DN100 (PN10) | |||
| Accessori opzionali | Piede di accoppiamento "TOS" (supporto guida, curva, catene di sollevamento) / Curva di scarico e piedini di appoggio per installazione libera | |||
Dimensioni in mm:
-
-
- 100BY41.3
- 100BY42.6L
- 100BY42.6
- 100BY43.7H
- 100BY43.7
- 100BY45.0
- 100BY46.5
- 100BY42.6LL
- 100BY42.9
- 100BY46.5H
W1 : livello minimo aspirazione
| Modello | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100BY41.3 | 517 | 360 | 200 | 305 | 145 | 100 | 100 | 4" | - | - | - | 395 | 577 | 122 |
| 100BY42.6LL | 554 | 360 | 200 | 305 | 145 | 100 | 100 | 4" | - | - | - | 395 | 577 | 122 |
| 100BY42.6L | 554 | 360 | 200 | 305 | 145 | 100 | 100 | 4" | - | - | - | 395 | 577 | 122 |
| 100BY42.6 | 554 | 360 | 200 | 305 | 145 | 100 | 100 | 4" | - | - | - | 395 | 577 | 122 |
| 100BY42.9 | 692 | 460 | 280 | 357 | 163 | 100 | 100 | 4" | - | - | - | 395 | 656 | 122 |
| 100BY43.7 | 692 | 460 | 280 | 357 | 163 | 100 | 100 | 4" | - | - | - | 395 | 656 | 122 |
| 100BY43.7H | 692 | 460 | 280 | 357 | 163 | 100 | 100 | 4" | - | - | - | 395 | 656 | 122 |
| 100BY45.0 | 765 | 460 | 280 | 357 | 163 | 100 | 100 | 4" | - | - | - | 395 | 656 | 122 |
| 100BY46.5 | 765 | 460 | 280 | 357 | 163 | 100 | 100 | 4" | - | - | - | 395 | 656 | 122 |
| 100BY46.5H | 772 | 488 | 300 | 381 | 178 | 100 | 100 | 4" | - | - | - | 395 | 677 | 122 |
Curva di scarico, piede di accoppiamento e piedini di supporto sono accessori e sono da ordinare separatamente
dimensioni mm - installazione con TOS:
| Modello | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 100BY41.3 | 517 | 360 | 200 | 305 | 145 | 784 | 100 | 100 | 147 |
| 100BY42.6LL | 554 | 360 | 200 | 305 | 145 | 784 | 100 | 100 | 147 |
| 100BY42.6L | 554 | 360 | 200 | 305 | 145 | 784 | 100 | 100 | 147 |
| 100BY42.6 | 554 | 360 | 200 | 305 | 145 | 784 | 100 | 100 | 147 |
| 100BY42.9 | 692 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 100BY43.7 | 692 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 100BY43.7H | 692 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 100BY45.0 | 765 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 100BY46.5 | 765 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 100BY46.5H | 772 | 488 | 300 | 381 | 178 | 912 | 100 | 100 | 145 |
-
-
- 100BY41.3
- 100BY42.6L
- 100BY42.6
- 100BY43.7H
- 100BY43.7
- 100BY45.0
- 100BY46.5
- 100BY42.6LL
- 100BY42.9
- 100BY46.5H
W1 : livello minimo aspirazione
