Pompa da acque nere per acque reflue civili e industriali. Le pompe sono dotate di base di un rilevatore di umidità e di una camicia di raffreddamento e, pertanto, possono essere posizionate in modo pratico su installazioni a secco e sommerse. Disponibile versione antideflagrante.
| Modello | Colore curva prestazione | Scarico mm | Potenza Motore kW | Fasi | r.p.m. | Prevalenza max. m | Portata max. l/min | Avviamento | Peso a secco kg * | Passaggio girante mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Installaz. standard | con guide supporto | Installaz. standard | con guide supporto | |||||||||

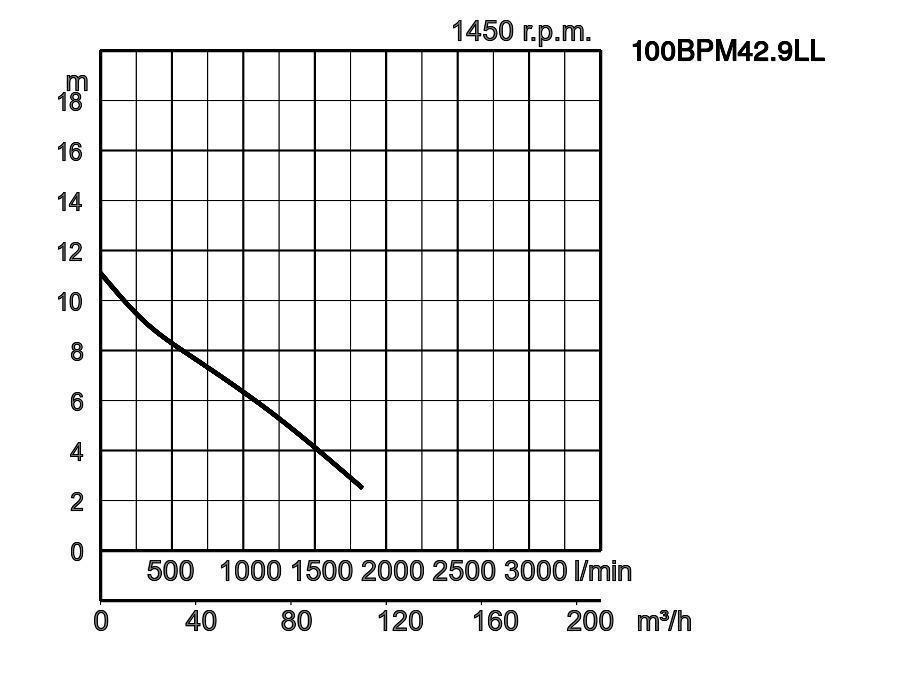

| 100BPM42.9LL | TOS100BPM42.9LL | 100 | 2,9 | 3 | 1450 | 11,1 | 1833 | diretto | 130,0 | 130,0 | 80 | |

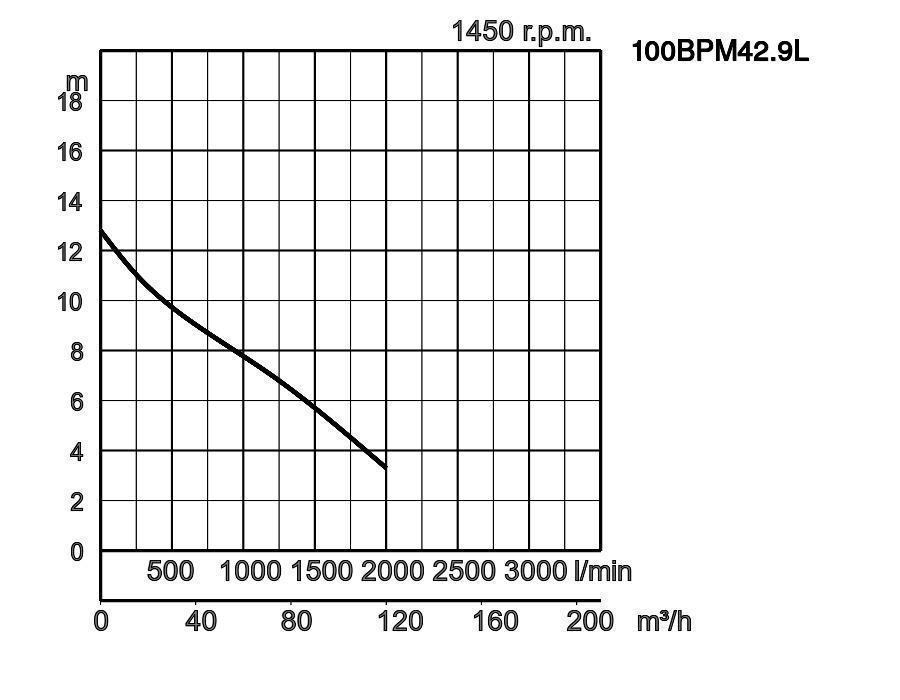

| 100BPM42.9L | TOS100BPM42.9L | 100 | 2,9 | 3 | 1450 | 12,8 | 2000 | diretto | 130,0 | 130,0 | 80 | |

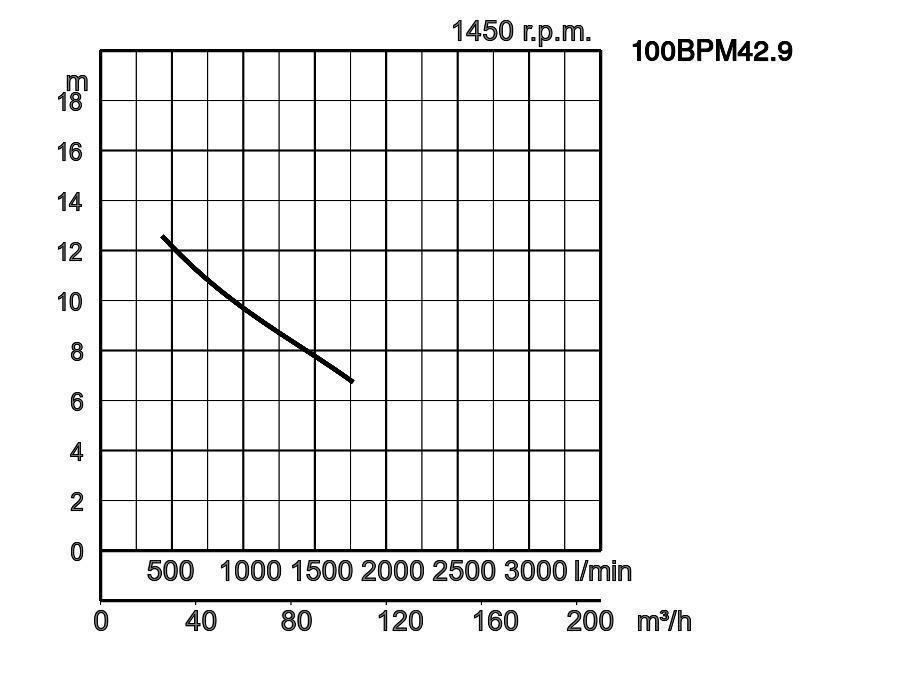

| 100BPM42.9 | TOS100BPM42.9 | 100 | 2,9 | 3 | 1450 | 12,4 | 1767 | diretto | 135,0 | 135,0 | 80 | |

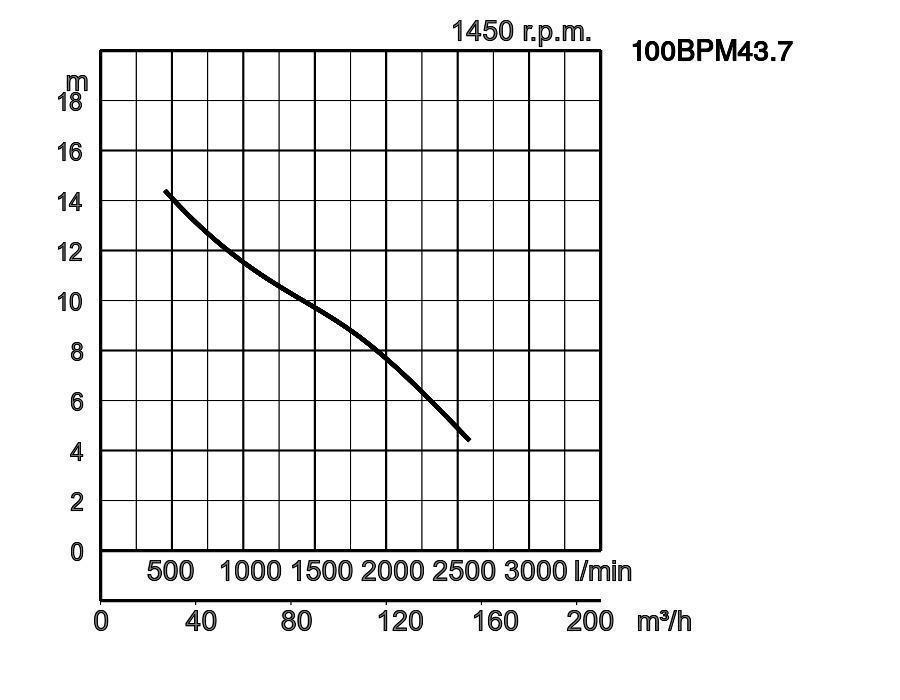

| 100BPM43.7 | TOS100BPM43.7 | 100 | 3,7 | 3 | 1450 | 14,4 | 2583 | s/t | 135,0 | 135,0 | 80 | |

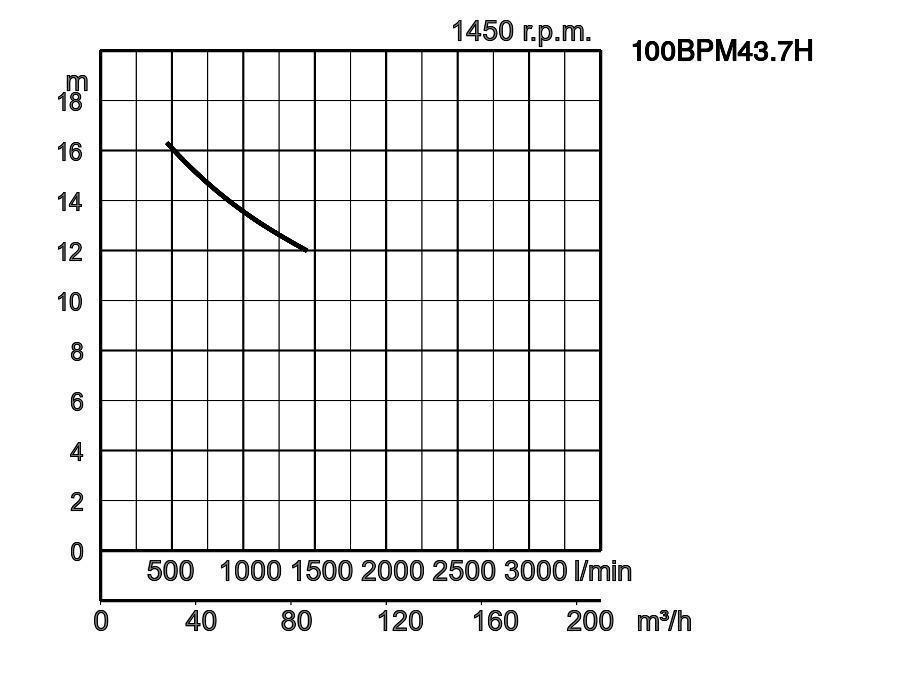

| 100BPM43.7H | TOS100BPM43.7H | 100 | 3,7 | 3 | 1450 | 16,1 | 1444 | s/t | 135,0 | 135,0 | 80 | |

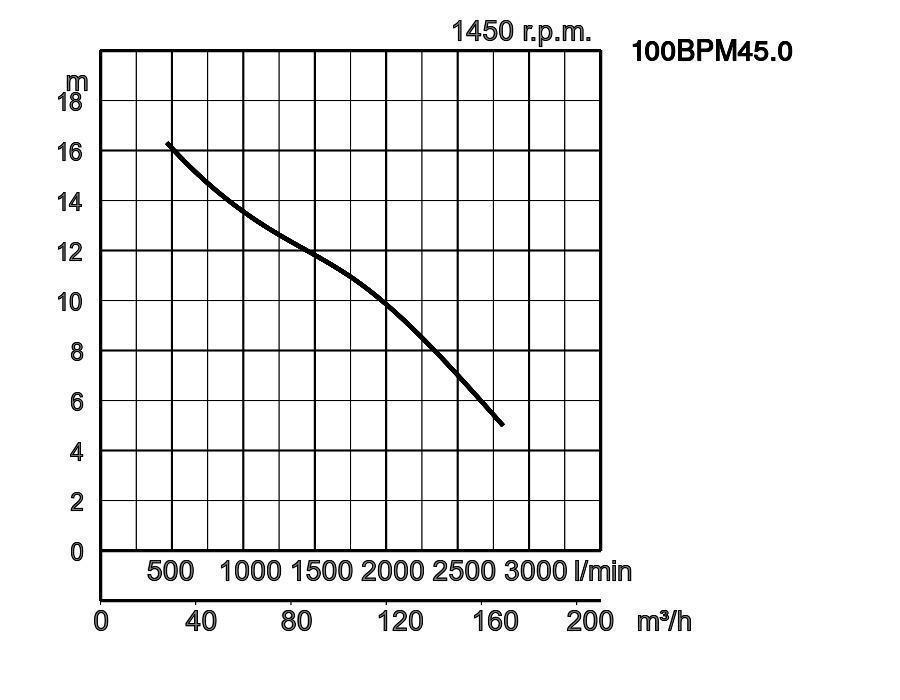

| 100BPM45.0 | TOS100BPM45.0 | 100 | 5,0 | 3 | 1450 | 16,1 | 2817 | s/t | 135,0 | 135,0 | 80 | |

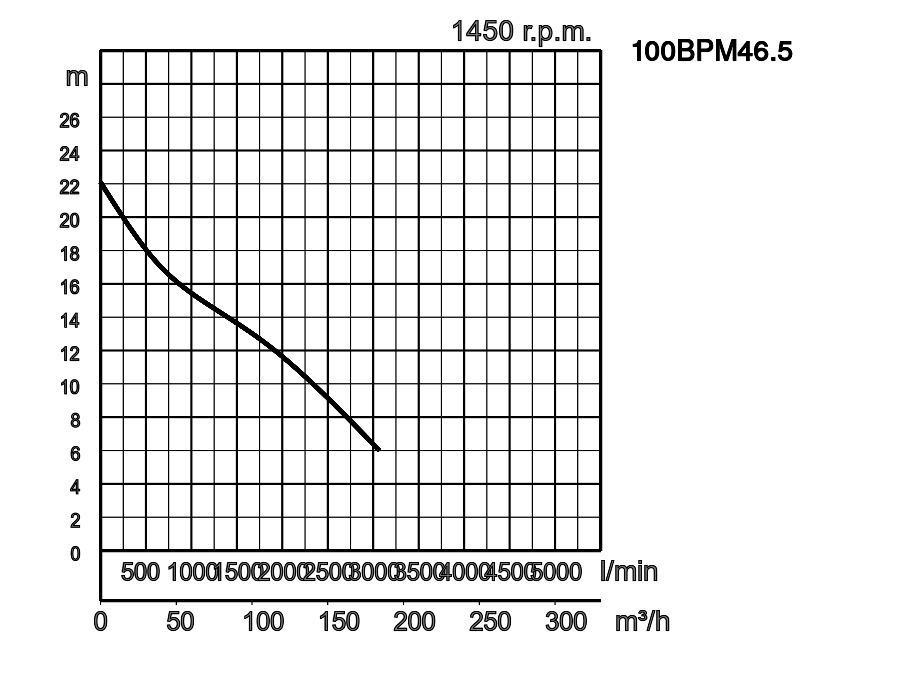

| 100BPM46.5 | TOS100BPM46.5 | 100 | 6,5 | 3 | 1450 | 22,1 | 3067 | s/t | 153,0 | 153,0 | 80 | |

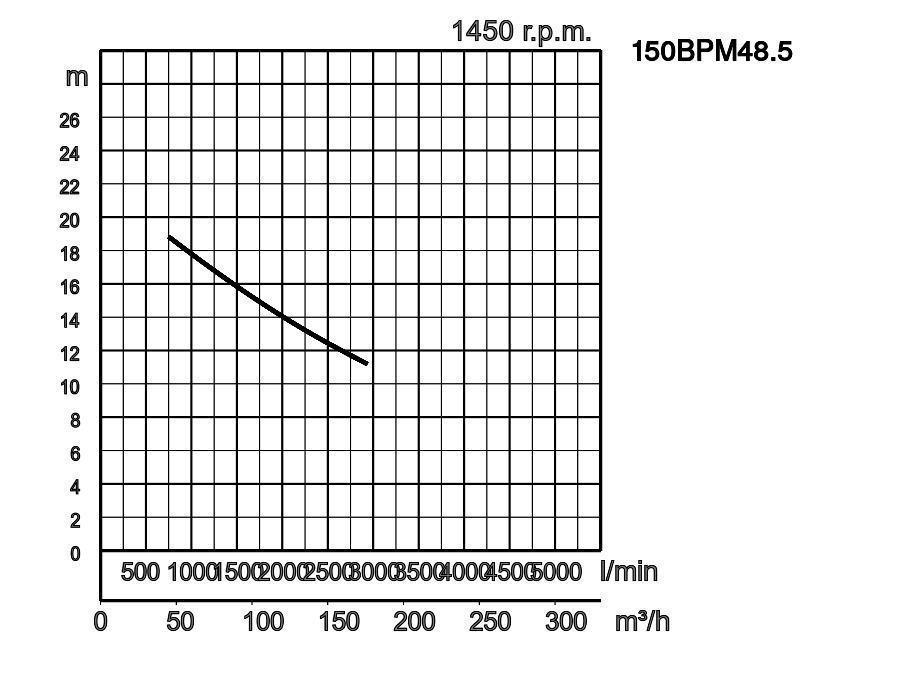

| 150BPM48.5 | TOS150BPM48.5 | 150 | 8,5 | 3 | 1450 | 18,3 | 2935 | s/t | 202,0 | 202,0 | 100 | |

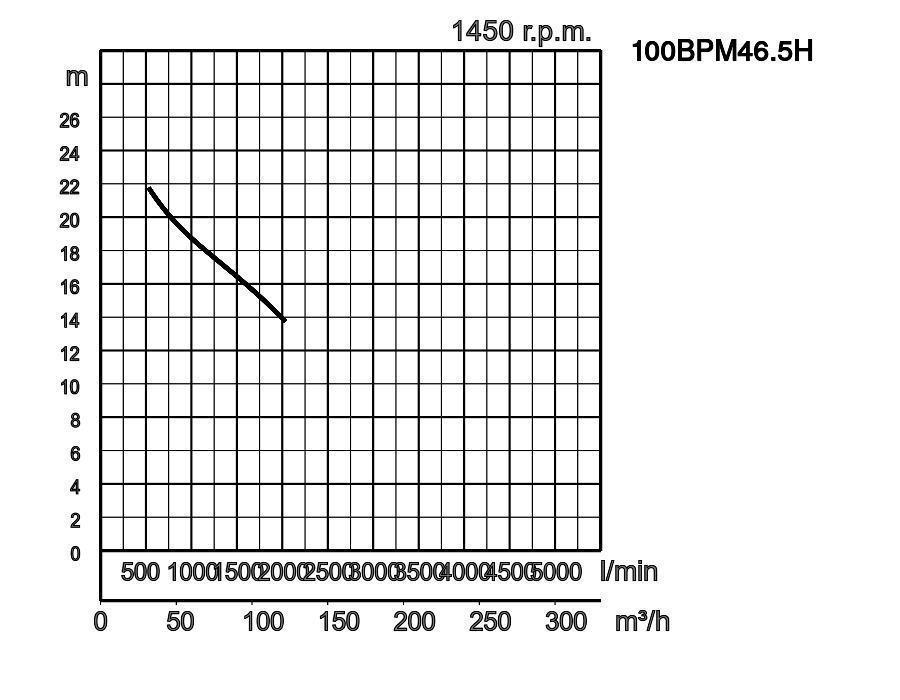

| 100BPM46.5H | TOS100BPM46.5H | 100 | 6,5 | 3 | 1450 | 21,1 | 2033 | s/t | 168,0 | 168,0 | 80 | |

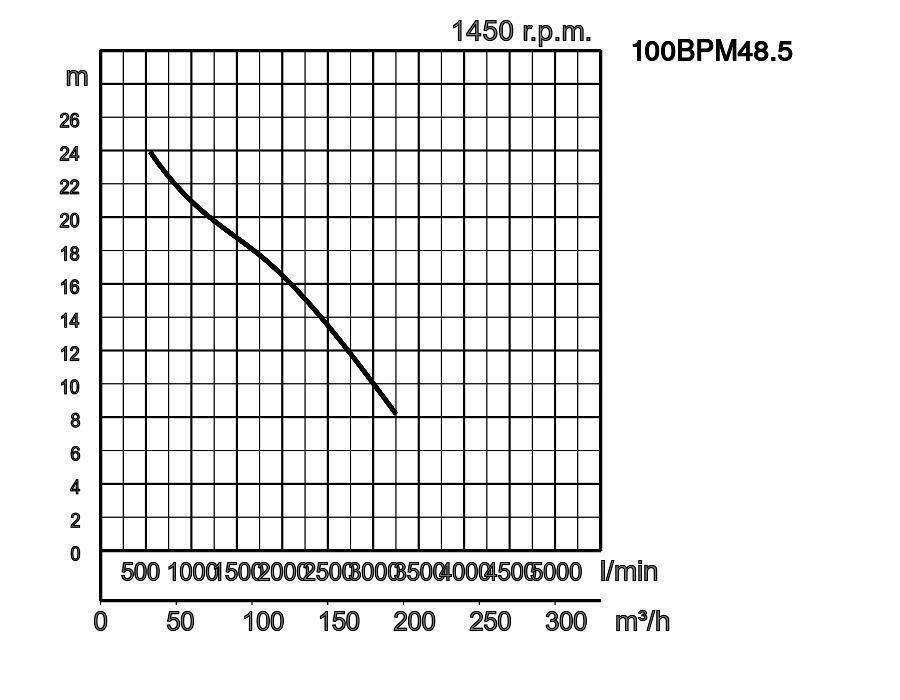

| 100BPM48.5 | TOS100BPM48.5 | 100 | 8,5 | 3 | 1450 | 23,9 | 3250 | s/t | 168,0 | 168,0 | 80 | |
| ø Scarico mm | 100mm, 150mm | |||
|---|---|---|---|---|
| Pompaggio liquido | Temperatura | 0-40°C | ||
| Tipo di fluido | Scarichi municipali | |||
| Pompa | Componenti | Girante | Girante con canale singolo | |
| Tenuta meccanica | Guarnizioni meccaniche doppie | |||
| Cuscinetti | Cuscinetti a sfera schermati | |||
| Materiale | Girante | Pezzo fuso in ghisa grigia EN-GJL-250 | ||
| Chiocciola | Pezzo fuso in ghisa grigia EN-GJL-250 | |||
| Tenuta meccanica | Parte superiore in carburo di silicio in bagno d'olio | |||
| Anello di usura | Bronzo | |||
| Motore | Fase / Voltaggio | trifase / 400V / 50Hz / avviamento diretto, trifase / 400V / 50Hz / avviamento s/t | ||
| Isolamento | Classe d'isolamento H | |||
| Tipo, Poli | Motore ad induzione, 4 poli | |||
| Lubrificazione | Olio lubrificante (ISO VG32) | |||
| Protezione motore (incorporata) | Protezione miniaturizzata | |||
| Materiale | Chiocciola | Pezzo fuso in ghisa grigia EN-GJL-250 | ||
| Albero | Acciaio inossidabile DIN 1.4104 | |||
| Cavo | Gomma, 10m H07RN8-F | |||
| Connessione di scarico | Flangia DIN/ANSI DN100 (PN10), Flangia DIN/ANSI DN150 (PN10) | |||
| Accessori opzionali | Piede di accoppiamento "TOS" (supporto guida, curva, catene di sollevamento) / Curva di scarico e piedini di appoggio per installazione libera | |||
| Modello | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100BPM42.9LL | 714 | 360 | 200 | 315 | 155 | 100 | 100 | 4" | - | - | - | 395 | 577 | 122 |
| 100BPM42.9L | 714 | 360 | 200 | 315 | 155 | 100 | 100 | 4" | - | - | - | 395 | 577 | 122 |
| 100BPM42.9 | 720 | 460 | 280 | 357 | 163 | 100 | 100 | 4" | - | - | - | 395 | 656 | 122 |
| 100BPM43.7 | 720 | 460 | 280 | 357 | 163 | 100 | 100 | 4" | - | - | - | 395 | 656 | 122 |
| 100BPM43.7H | 720 | 460 | 280 | 357 | 163 | 100 | 100 | 4" | - | - | - | 395 | 656 | 122 |
| 100BPM45.0 | 720 | 460 | 280 | 357 | 163 | 100 | 100 | 4" | - | - | - | 395 | 656 | 122 |
| 100BPM46.5 | 790 | 460 | 280 | 357 | 163 | 100 | 100 | 4" | - | - | - | 395 | 656 | 122 |
| 150BPM48.5 | 861 | 610 | 370 | 467 | 209 | 150 | 150 | 6" | - | - | - | 450 | 967 | 273 |
| 100BPM46.5H | 803 | 488 | 300 | 381 | 178 | 100 | 100 | 4" | - | - | - | 395 | 677 | 122 |
| 100BPM48.5 | 803 | 488 | 300 | 381 | 178 | 100 | 100 | 4" | - | - | - | 395 | 677 | 122 |
| Modello | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 100BPM42.9LL | 714 | 360 | 200 | 315 | 155 | 784 | 100 | 100 | 147 |
| 100BPM42.9L | 714 | 360 | 200 | 315 | 155 | 784 | 100 | 100 | 147 |
| 100BPM42.9 | 720 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 100BPM43.7 | 720 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 100BPM43.7H | 720 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 100BPM45.0 | 720 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 100BPM46.5 | 790 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 150BPM48.5 | 861 | 610 | 370 | 467 | 209 | 1160 | 150 | 150 | 138 |
| 100BPM46.5H | 803 | 488 | 300 | 381 | 178 | 912 | 100 | 100 | 145 |
| 100BPM48.5 | 803 | 488 | 300 | 381 | 178 | 912 | 100 | 100 | 145 |
