LH | 400V / 50Hz

I recenti sviluppi dell'ingegneria civile e dell'architettura hanno determinato la necessità di scavare sempre più in profondità nel sottosuolo. Questo richiede una pompa sommergibile con una costruzione robusta in grado di sopportare le alte pressioni.

Affitto

Downloads

Curve di prestazione & Specifiche Materiale Dimensioni Report sull'applicazione

Modello	Colore curva prestazione	Scarico mm	Potenza Motore kW	Corrente A	Prevalenza max. m	Portata max. l/min	Peso a secco (senza cavo)	Passaggio girante	resistenza alla pressione	Lunghezza cavo m

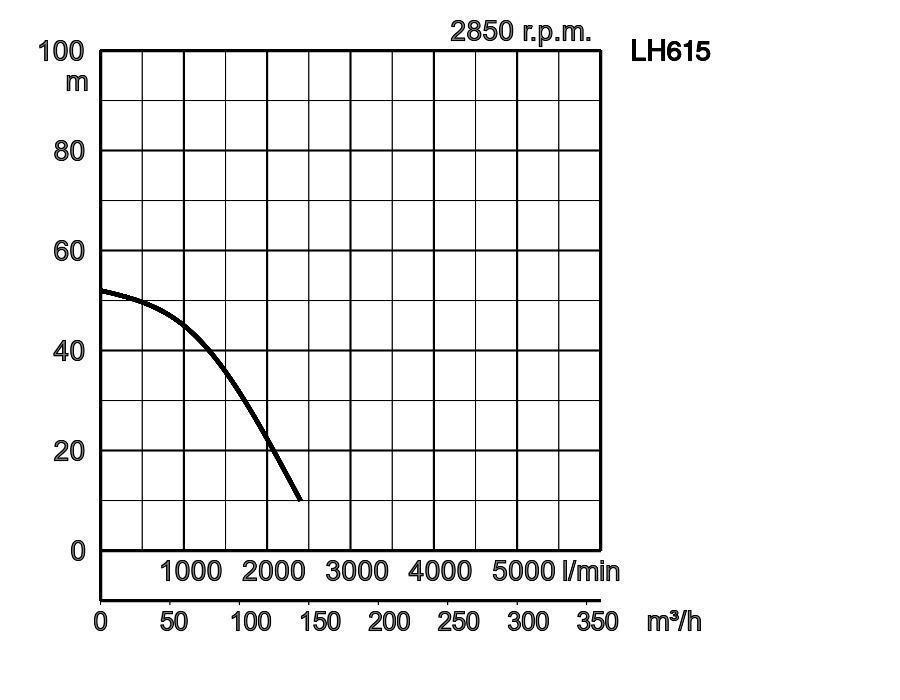

LH615	1 print LH615_4.pdf	150	15,0	27,5	52,0	2400	213,0	8,5	30	20

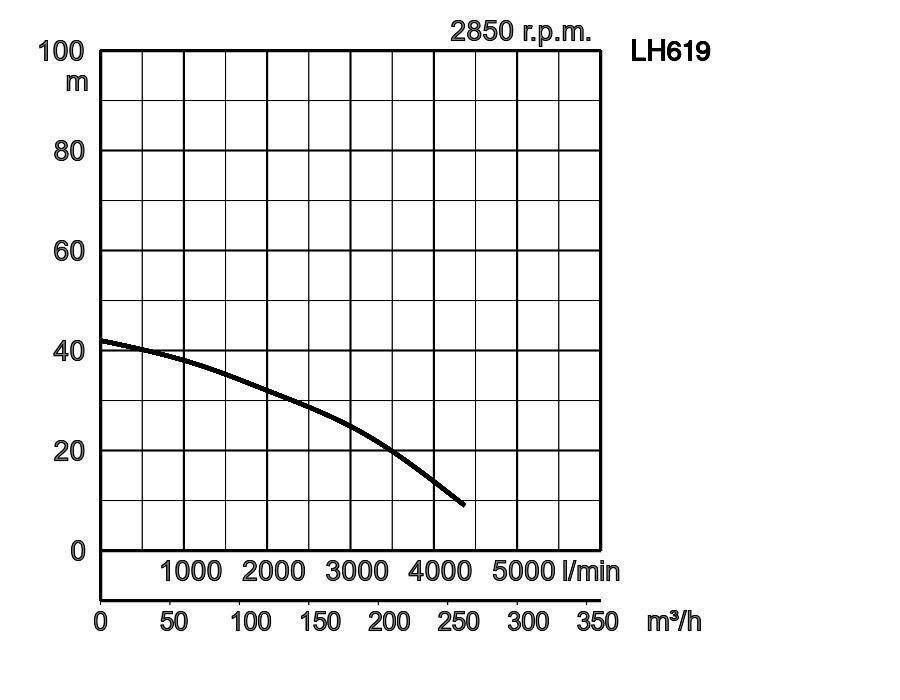

LH619	2 print LH619_4.pdf	150	19,0	36,0	42,0	4370	350,0	12	30	20

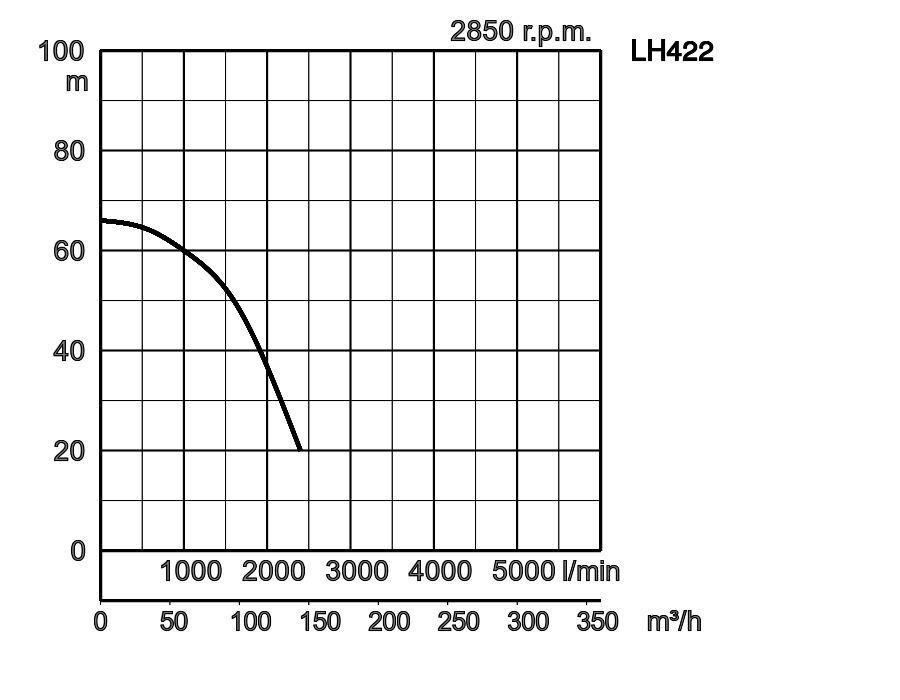

LH422	3 print LH422_4.pdf	100	22,0	40,5	66,0	2400	350,0	6	30	20

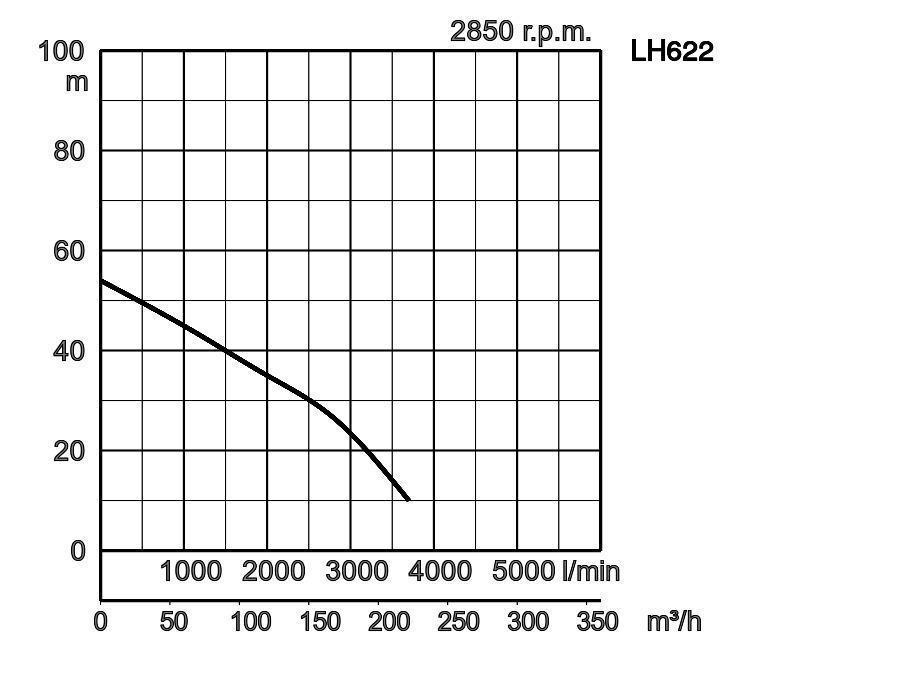

LH622	4 print LH622_4.pdf	150	22,0	40,5	54,0	3750	360,0	12	30	20

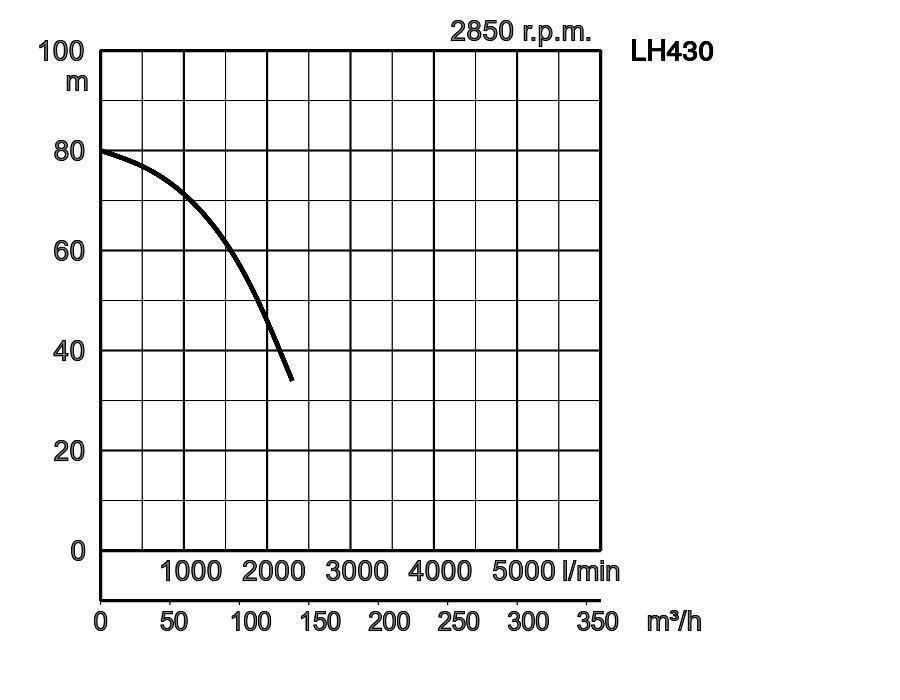

LH430	5 print LH430_4.pdf	100	30,0	55,0	80,0	2300	355,0	6	30	20

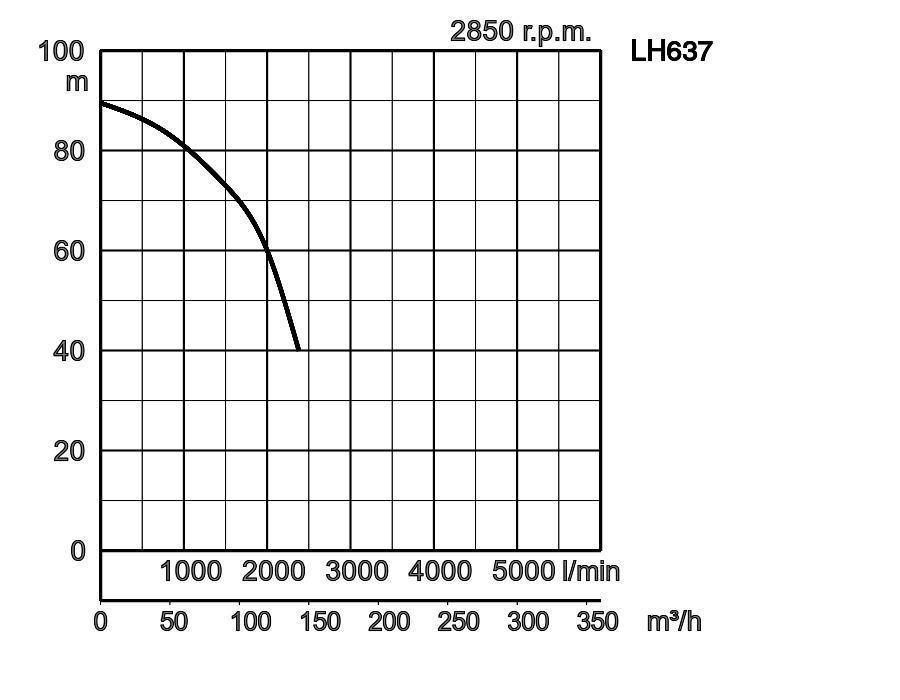

LH637	6 print LH637_4.pdf	150	37,0	67,0	89,5	2380	495,0	6	30	20

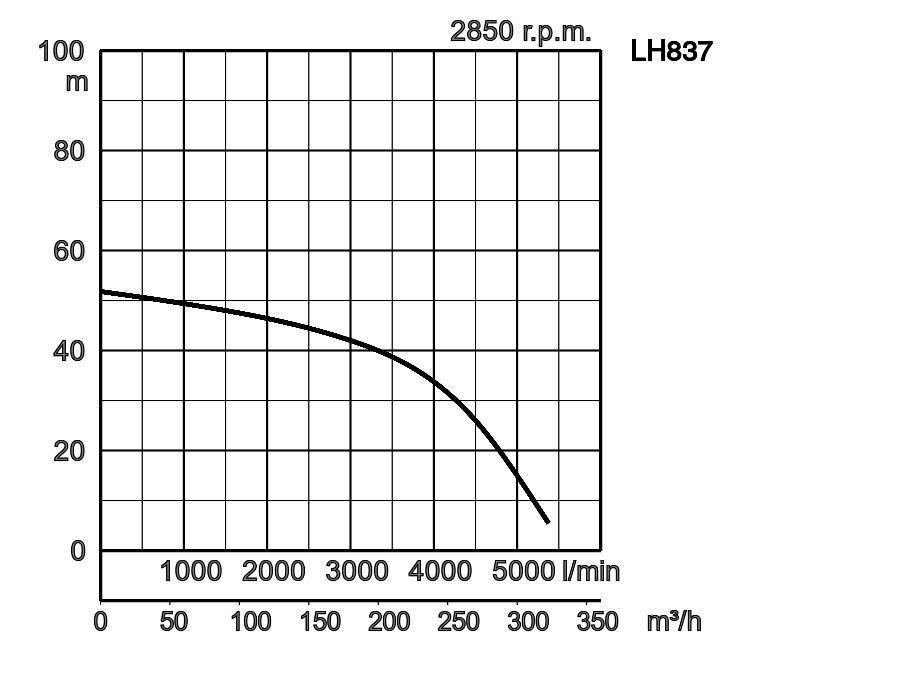

LH837	7 print LH837_4.pdf	200	37,0	67,0	51,8	5375	495,0	20	30	20

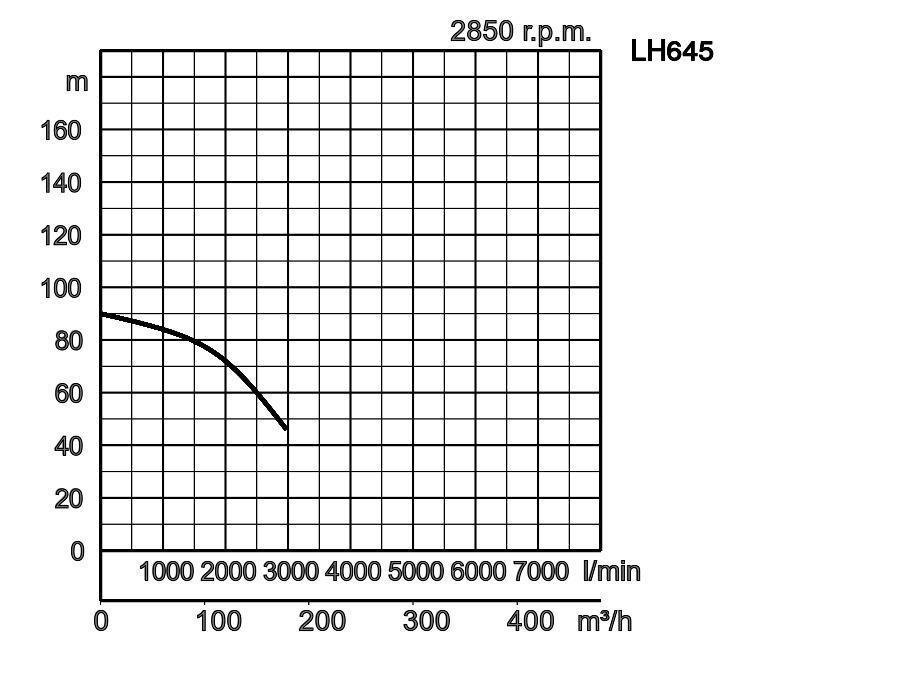

LH645	8 print LH645_4.pdf	150	45,0	81,0	90,0	2975	510,0	6	30	20
LH845	9 print LH845_4.pdf	200	45,0	81,0	50,8	5450	510,0	20	30	20

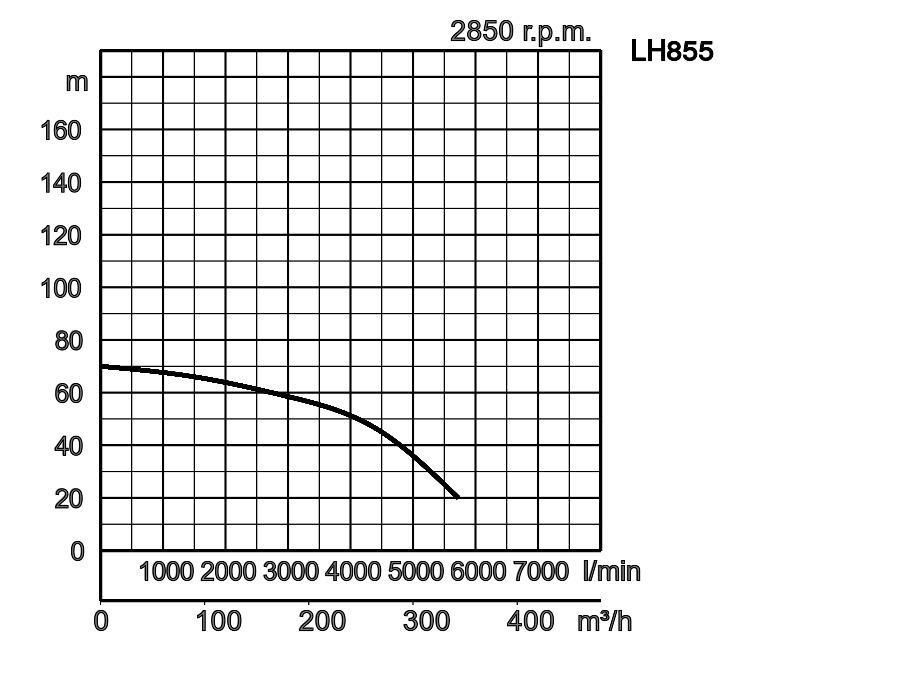

LH855	10 print LH855_4.pdf	200	55,0	100,0	70,0	5725	820,0	20	30	20

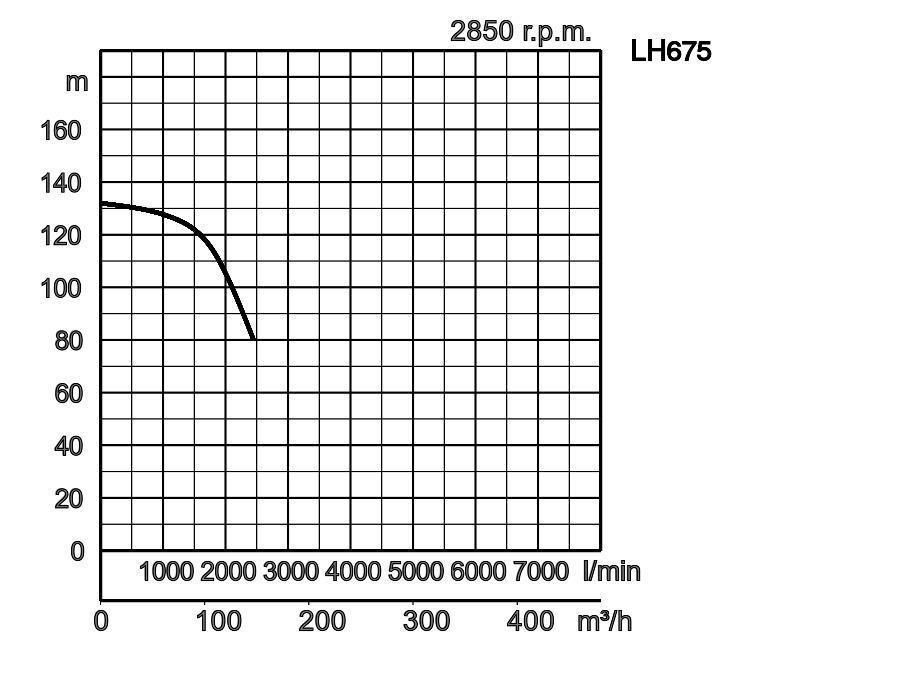

LH675	11 print LH675_4.pdf	150	75,0	130,0	132,0	2450	865,0	6	30	20

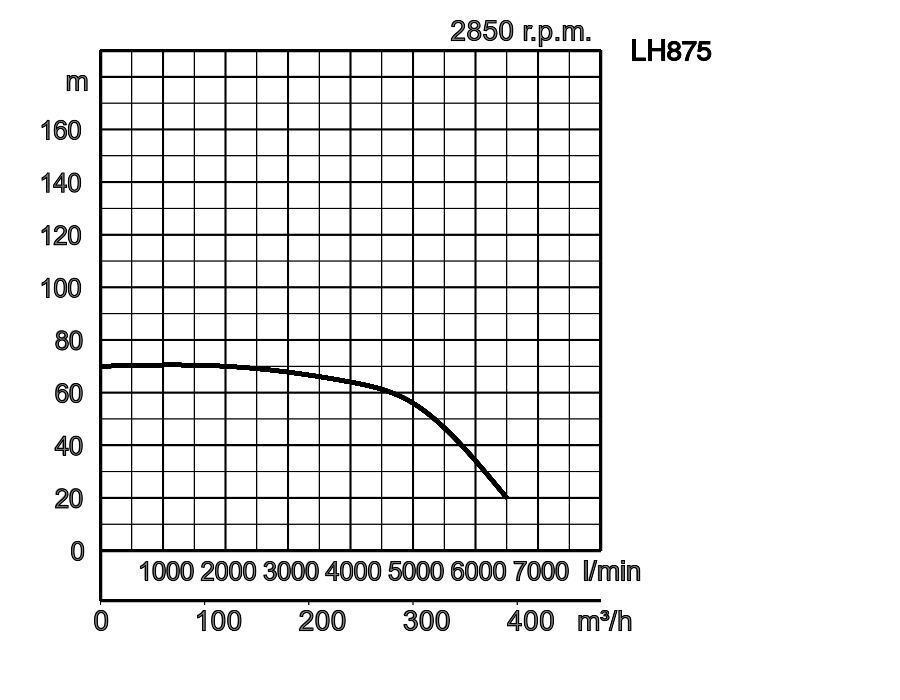

LH875	12 print LH875_4.pdf	200	75,0	130,0	70,0	6500	865,0	20	30	20

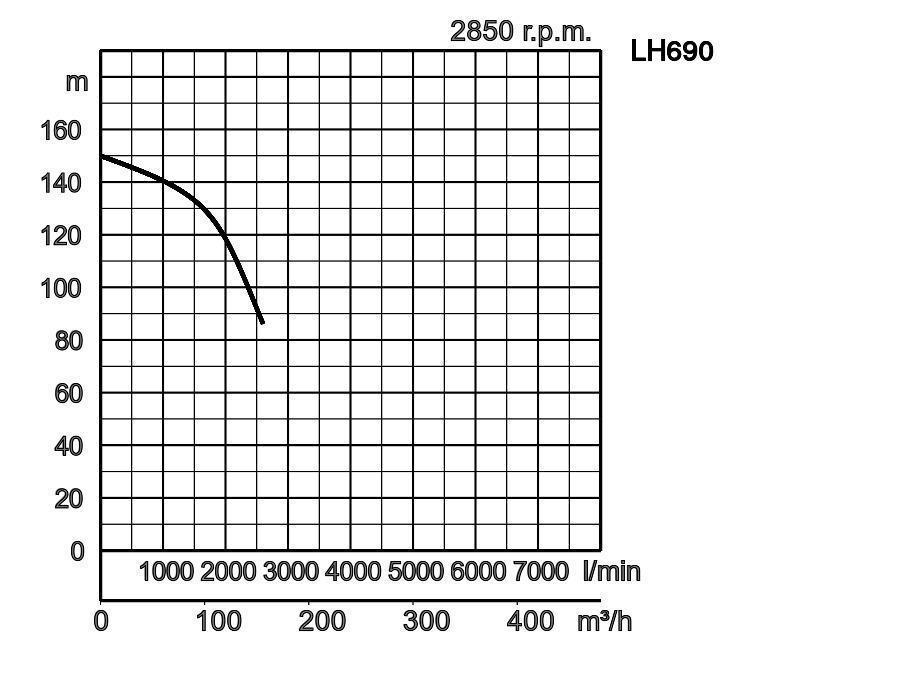

LH690	13 print LH690_4.pdf	150	90,0	166,0	150,0	2500	1100,0	6	30	20

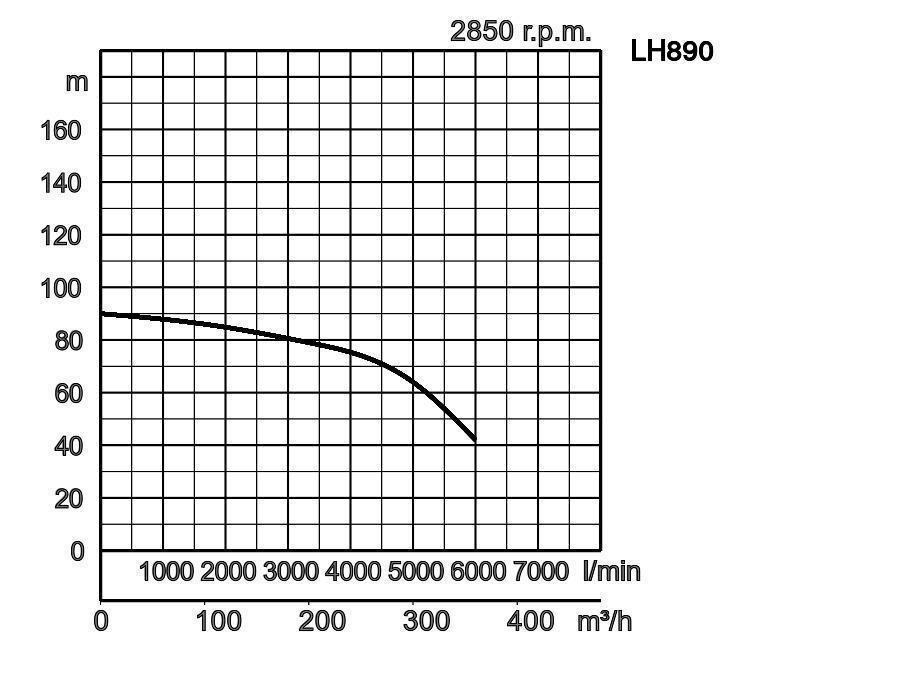

LH890	14 print LH890_4.pdf	200	90,0	166,0	90,0	6000	1150,0	20	30	20

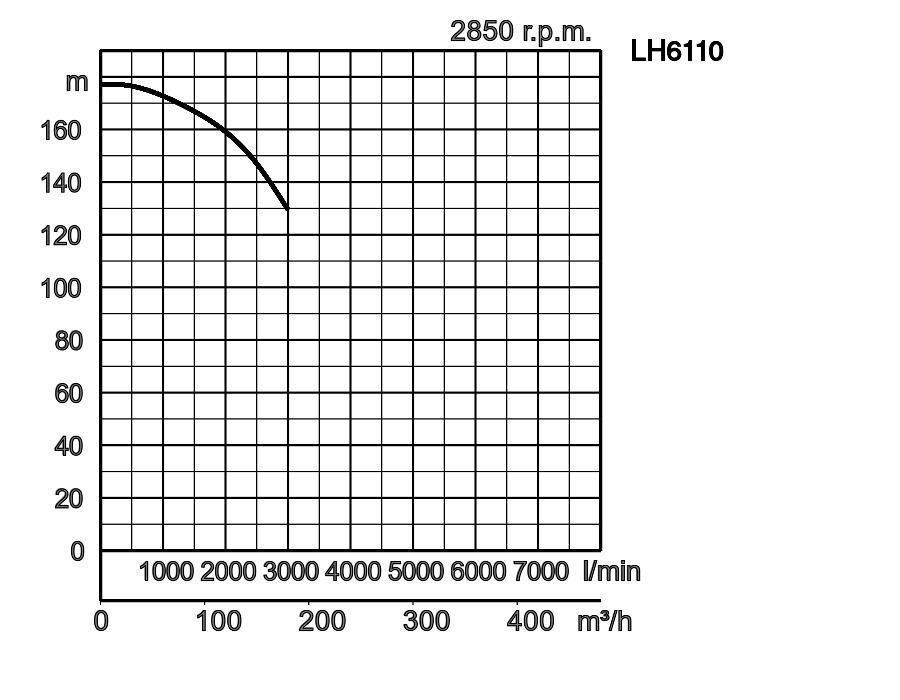

LH6110	15 print LH6110_4.pdf	150	110,0	209,0	177,0	3000	1210,0	6	30	20

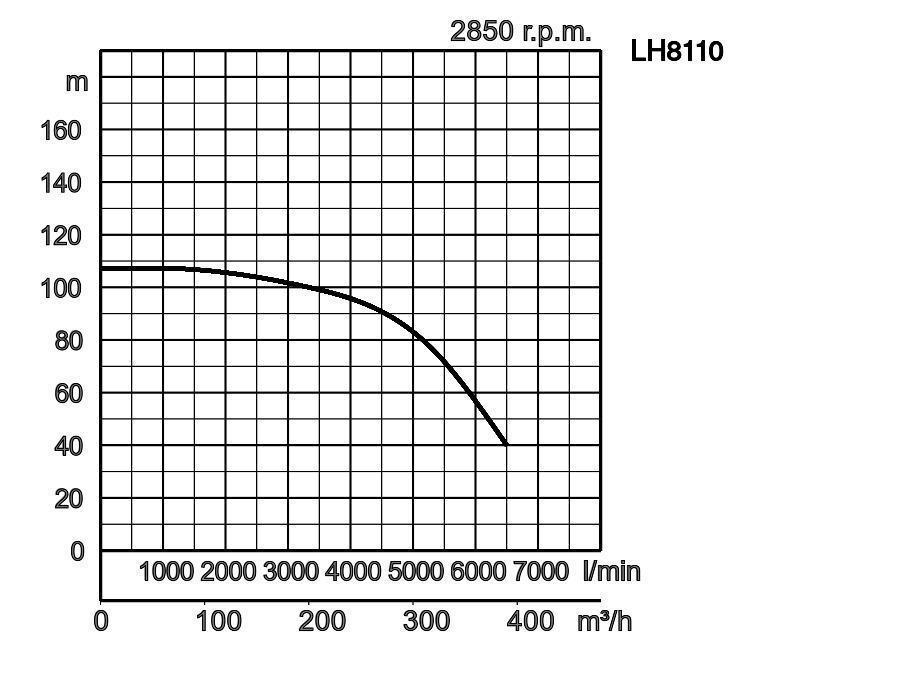

LH8110	16 print LH8110_4.pdf	200	110,0	209,0	107,0	6500	1210,0	20	30	20

ø Scarico mm			100, 150, 200
Pompaggio liquido	Temperatura		0-40°C
Pompaggio liquido	Tipo di fluido		Acque residue, acque piovane, acque cariche di sabbia
Pompa	Componenti	Girante	Girante monocanale chiusa
		Tenuta meccanica	Doppia tenuta meccanica
		Cuscinetti	Cuscinetti a sfera schermati
	Materiale	Girante	Fusione di ghisa al cromo
		Chiocciola	Ghisa sferoidale EN-GJS-450-10, Ghisa grigia EN-GJL-200
		Tenuta meccanica	Carburo di silicio in bagno d'olio
Motore	Protezione motore (incorporata)		Interruttore termico interno, Protezione miniaturizzata
	Lubrificazione		Olio lubrificante (ISO VG32)
	Isolamento		Classe di isolamento B, Classe di isolamento F
	Tipo, Poli		Motore ad induzione, 2 poli
	Fase / Voltaggio		trifase / 400V / 50Hz / avviamento diretto, trifase / 400V / 50Hz / avviamento s/t
	Materiale	Chiocciola	Ghisa grigia EN-GJL-200
		Albero	Acciaio inossidabile EN-X30Cr13
		Cavo	Gomma, NSSHÖU
Connessione di scarico			Flangia JIS 10K, Flangia JIS 20K

Dimensioni in mm:

LH619
LH422
LH622
LH430
LH637
LH837
LH645
LH845
LH675
LH875
LH690
LH890
LH6110
LH8110
LH855

LH615

W1 : livello minimo aspirazione

Modello	d	A	B	B1	D	W1
LH615	150	7	1014	777	330	185
LH619	150	-	1352	1051	420	250
LH422	100	-	1352	1051	420	250
LH622	150	-	1352	1051	420	250
LH430	100	-	1352	1051	420	250
LH637	150	-	1448	1027	530	180
LH837	200	-	1488	1027	530	180
LH645	150	-	1448	1027	530	180
LH845	200	-	1488	1027	530	180
LH855	200	-	1716	1255	550	200
LH675	150	-	1676	1255	563	200
LH875	200	-	1716	1255	563	200
LH690	150	-	1787	1385	595	200
LH890	200	-	1787	1385	595	200
LH6110	150	-	1887	1485	592	200
LH8110	200	-	1887	1485	592	200

In caso di utilizzo con miscele abrasive e/o corrosive, una naturale elevata usura potrà essere riscontrata, pertanto si consiglia di visitare il nostro sito web: www.tsurumi.eu/english/applications.htm.
