Generalmente la pompa può essere utilizzata in modo efficiente nei drenaggi nei cantieri in applicazioni che richiedono significative prevalenze.
La profondità massima di immersione della pompa è di 25m.
Sei qui:
- Inizio >
- Italia >
- Drenaggio cantiere >
- Costruzioni di tunnel >
- NK

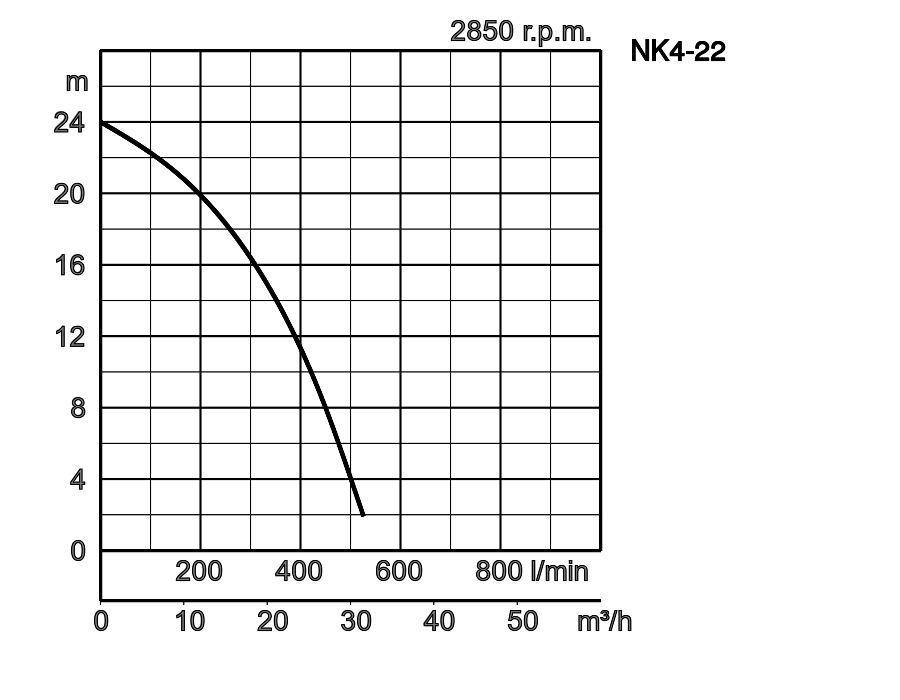

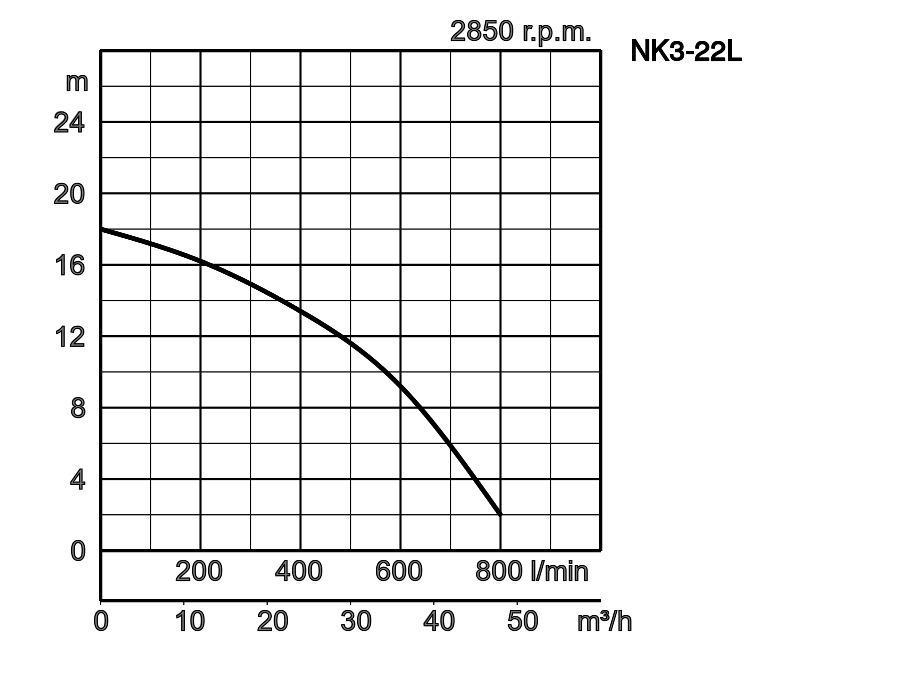

NK | 230V / 50Hz
| Modello | Colore curva prestazione | Scarico mm | Potenza Motore kW | Corrente A | Prevalenza max. m | Portata max. l/min | Peso a secco (senza cavo) | Passaggio girante | resistenza alla pressione | Lunghezza cavo m |
|---|---|---|---|---|---|---|---|---|---|---|
| NK4-22 | 50 | 2,2 | 14,8 | 24,0 | 525 | 29,0 | 6 | 25 | 20 | |
| NK3-22L | 80 | 2,2 | 14,5 | 18,0 | 800 | 40,0 | 6 | 25 | 20 |
NK4-22_4.pdf
| ø Scarico mm | 50, 80 | |||
|---|---|---|---|---|
| Pompaggio liquido | Temperatura | 0-40°C | ||
| Tipo di fluido | Acque residue, acque piovane, acque cariche di sabbia | |||
| Pompa | Componenti | Girante | Girante Vortex semi aperta | |
| Tenuta meccanica | Doppia tenuta meccanica | |||
| Cuscinetti | Cuscinetti a sfera schermati | |||
| Materiale | Girante | Ghisa sferoidale EN-GJS-700-2, Fusione di ghisa al cromo | ||
| Chiocciola | BR+gomma naturale, Ghisa grigia EN-GJL-200 | |||
| Tenuta meccanica | Carburo di silicio in bagno d'olio | |||
| Motore | Fase / Voltaggio | Monofase 230V / 50Hz | ||
| Protezione motore (incorporata) | Interruttore termico interno | |||
| Tipo, Poli | Motore ad induzione, 2 poli | |||
| Lubrificazione | Olio lubrificante (ISO VG32) | |||
| Isolamento | Classe di isolamento F, Classe di isolamento B | |||
| Materiale | Chiocciola | Alluminio pressofuso | ||
| Albero | Acciaio inossidabile EN-X6Cr13, Acciaio inossidabile EN-X30Cr13 | |||
| Cavo | Gomma, 10m H07RN8-F | |||
| Connessione di scarico | Flangia filettata/Portagomma | |||
Dimensioni in mm:
-
-
- NK4-22
- NK3-22L
W1 : livello minimo aspirazione
| Modello | d | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|---|
| NK4-22 | 50 | 240 | 194 | 546 | 464 | 243 | 614 | 80 |
| NK3-22L | 80 | 235 | 191 | 601 | 519 | 216 | 669 | 120 |
In caso di utilizzo con miscele abrasive e/o corrosive, una naturale elevata usura potrà essere riscontrata, pertanto si consiglia di visitare il nostro sito web: www.tsurumi.eu/english/applications.htm.
