Pompa ad alta prevalenza, utilizzata in ogni tipo di esigenza di drenaggio. Massima profondità di lavoro 25m. Tsurumi ha costruito una nuova serie di pompe ad elevata potenza per rispondere alle nuove esigenze della cantieristica.
Sei qui:
- Inizio >
- Italia >
- Drenaggio cantiere >
- Costruzioni di tunnel >
- KTZE
KTZE | 400V / 50Hz
Downloads
| Modello | Colore curva prestazione | Scarico mm | Potenza Motore kW | Corrente A | Prevalenza max. m | Portata max. l/min | Peso a secco (senza cavo) | Passaggio girante | resistenza alla pressione | Lunghezza cavo m |
|---|---|---|---|---|---|---|---|---|---|---|

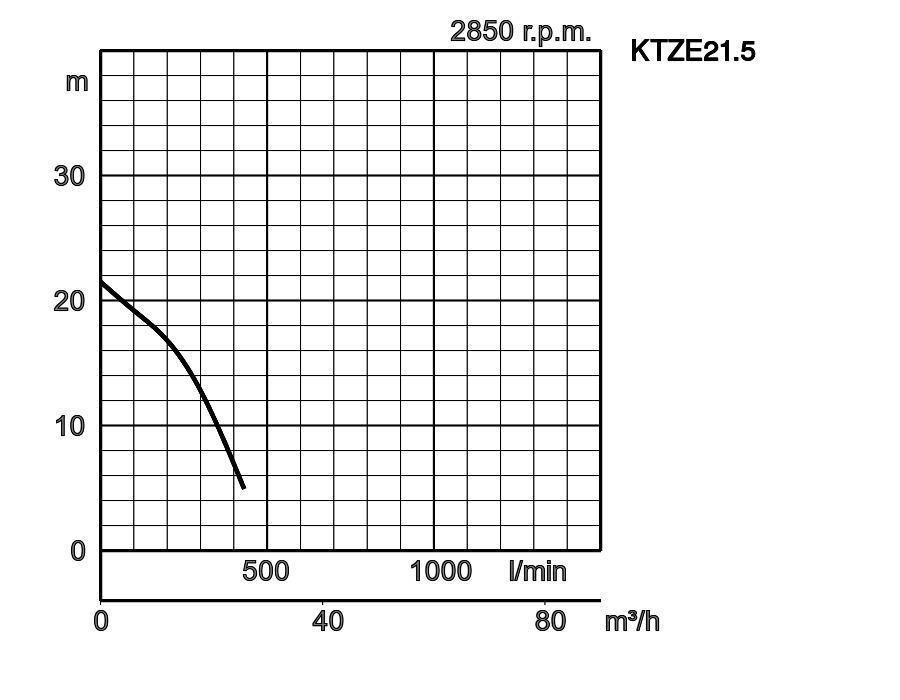

| KTZE21.5 | 50 | 1,5 | 3,5 | 21,5 | 430 | 40,0 | 8,5 | 25 | 20 | |

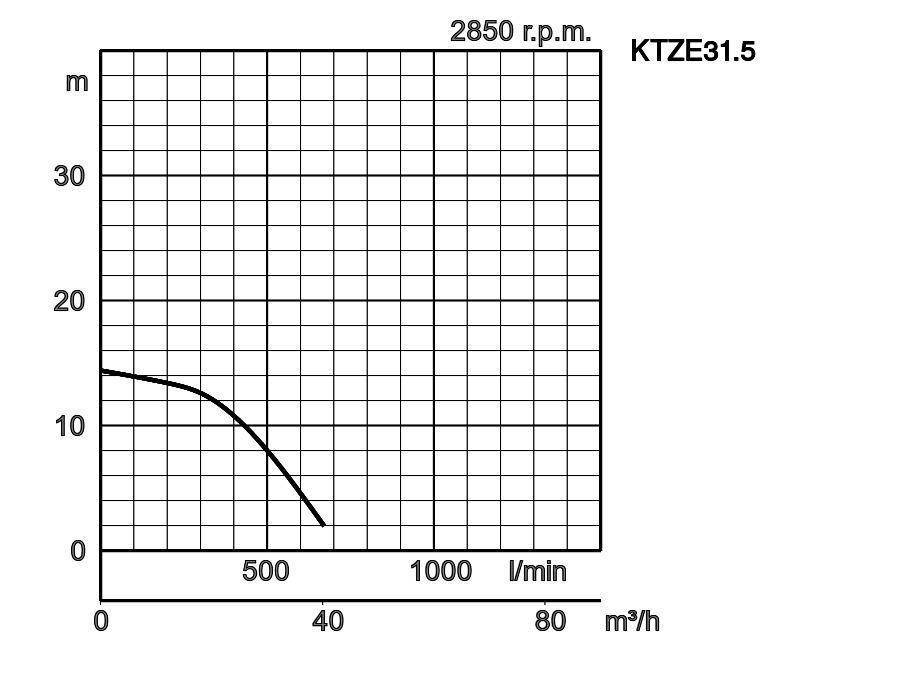

| KTZE31.5 | 80 | 1,5 | 3,5 | 14,4 | 670 | 39,0 | 8,5 | 25 | 20 | |

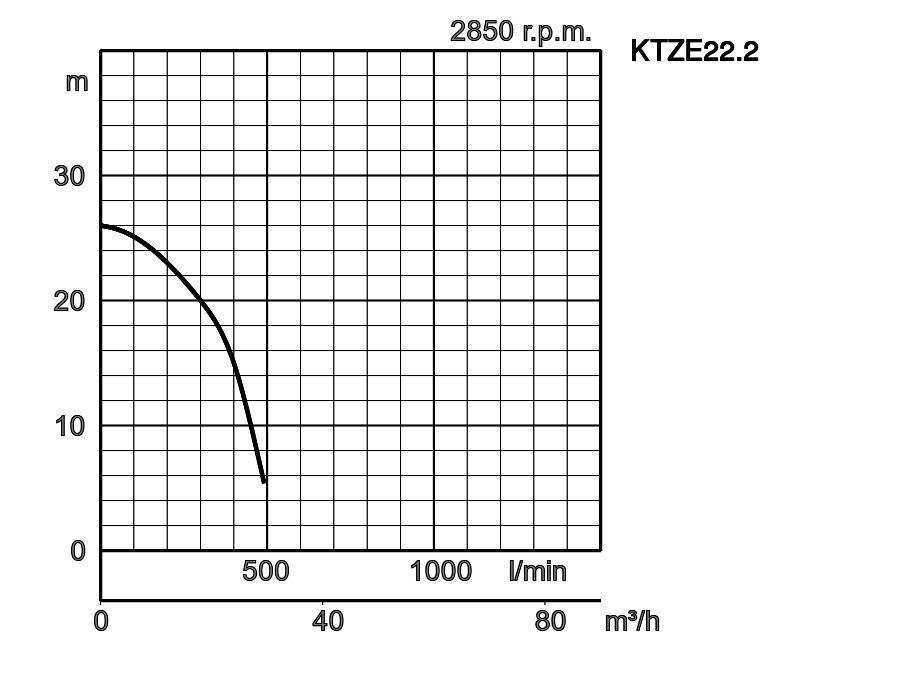

| KTZE22.2 | 50 | 2,2 | 5,0 | 26,0 | 500 | 42,0 | 8,5 | 25 | 20 | |

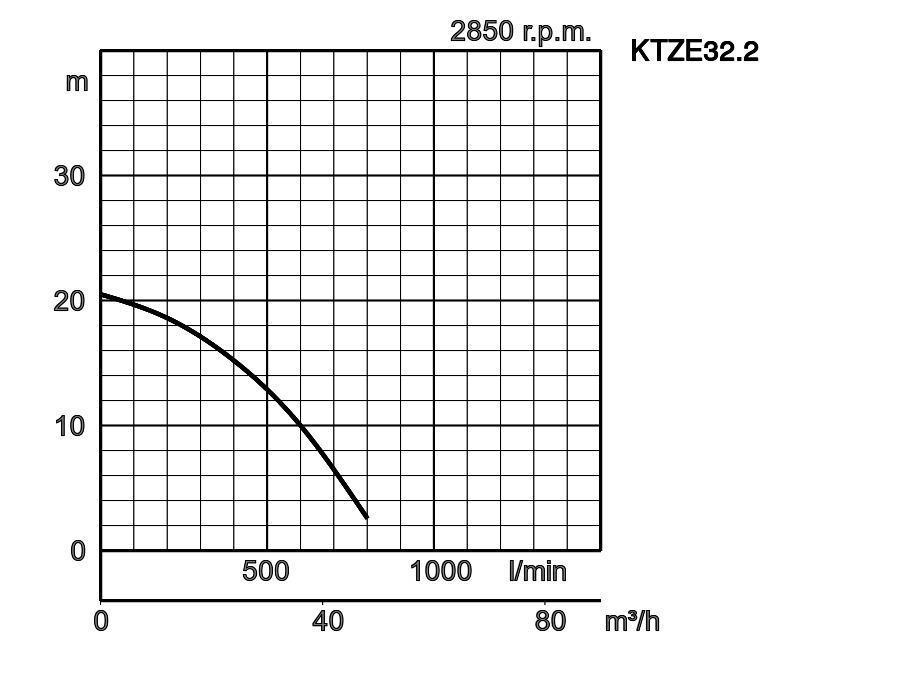

| KTZE32.2 | 80 | 2,2 | 5,0 | 20,4 | 800 | 41,0 | 8,5 | 25 | 20 | |

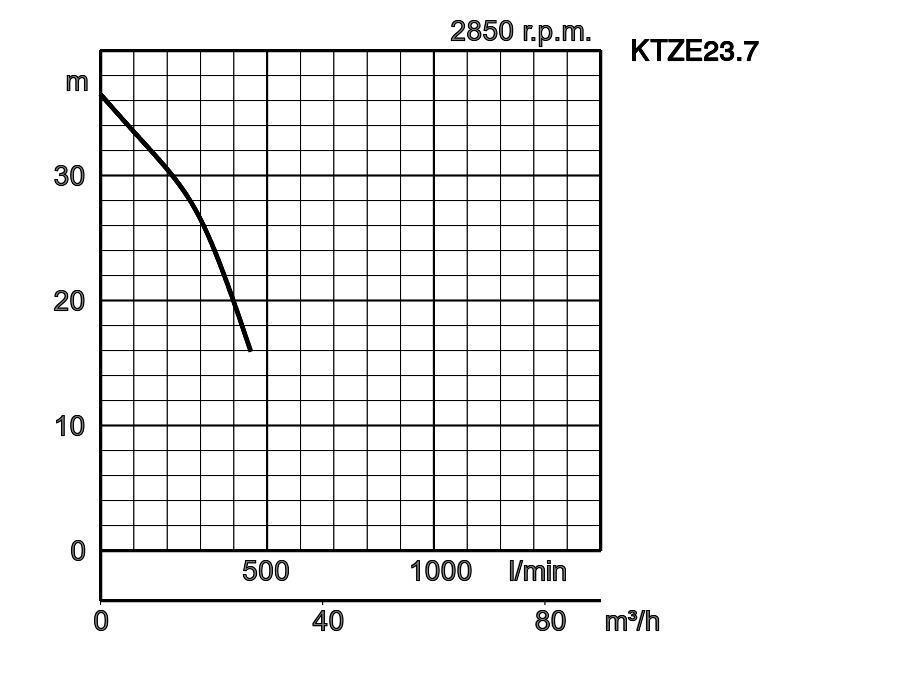

| KTZE23.7 | 50 | 3,7 | 7,7 | 36,5 | 450 | 71,0 | 8,5 | 25 | 20 | |

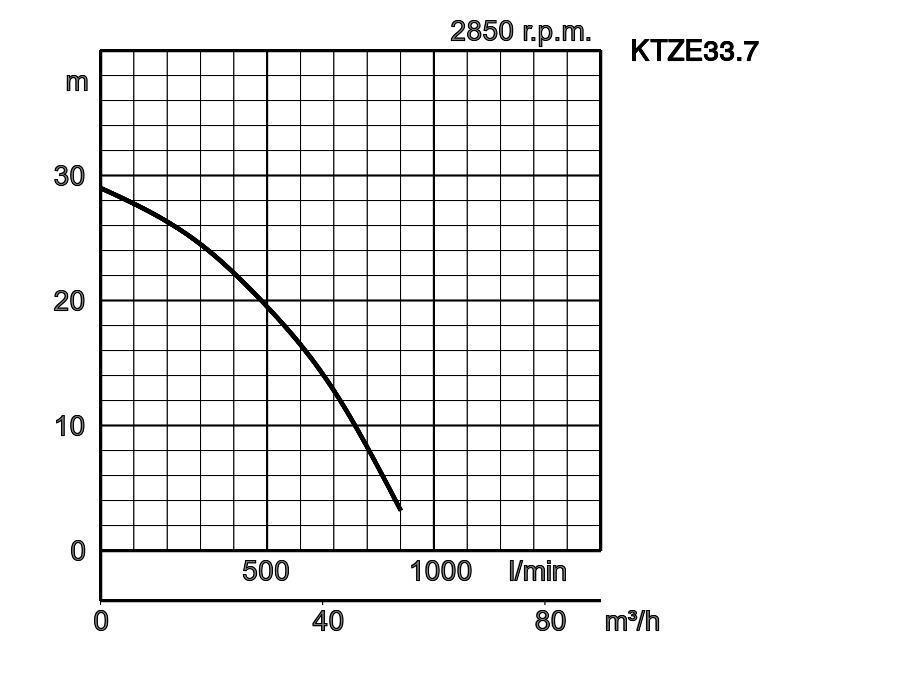

| KTZE33.7 | 80 | 3,7 | 7,7 | 29,0 | 900 | 71,0 | 8,5 | 25 | 20 | |

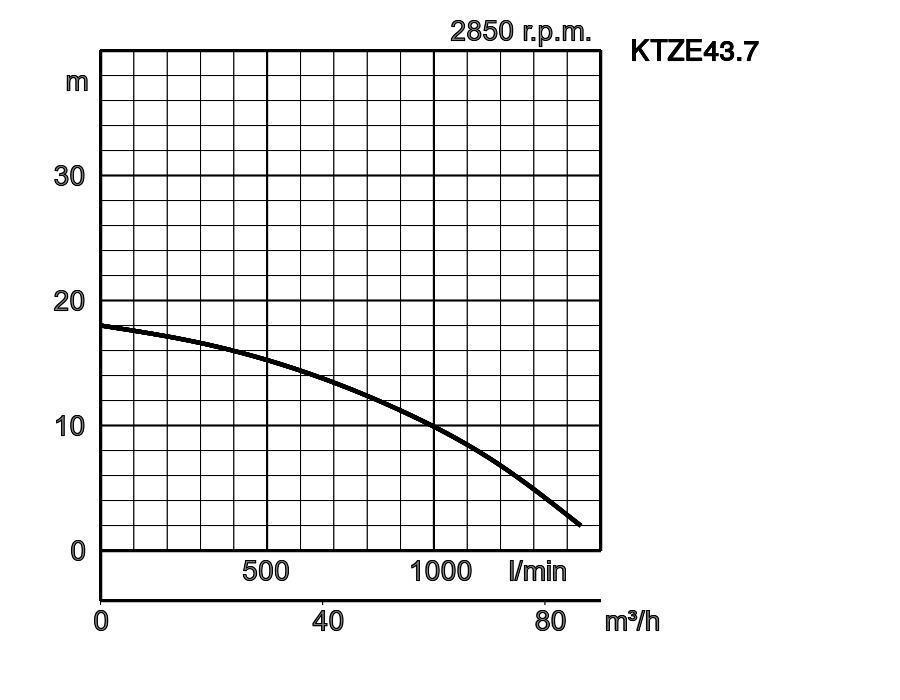

| KTZE43.7 | 100 | 3,7 | 7,7 | 18,0 | 1440 | 71,0 | 8,5 | 25 | 20 |
KTZE21.5_4.pdf
| ø Scarico mm | 50, 80, 100 | |||
|---|---|---|---|---|
| Pompaggio liquido | Temperatura | 0-40°C | ||
| Tipo di fluido | Acque residue, acque piovane, acque cariche di sabbia | |||
| Pompa | Componenti | Girante | Girante semi aperta | |
| Tenuta meccanica | Doppia tenuta meccanica | |||
| Cuscinetti | Cuscinetti a sfera schermati | |||
| Materiale | Girante | Fusione di ghisa al cromo | ||
| Chiocciola | Ghisa grigia EN-GJL-200 | |||
| Piastra di usura | Ghisa sferoidale EN-GJS-500-7 | |||
| Tenuta meccanica | Carburo di silicio in bagno d'olio | |||
| Motore | Lubrificazione | Olio lubrificante (ISO VG32) | ||
| Fase / Voltaggio | trifase / 400V / 50Hz / avviamento diretto | |||
| Isolamento | Classe di isolamento F | |||
| Tipo, Poli | Motore ad induzione, 2 poli | |||
| Protezione motore (incorporata) | Interruttore termico interno | |||
| Materiale | Chiocciola | Ghisa grigia EN-GJL-200 | ||
| Albero | Acciaio inossidabile EN-X30Cr13 | |||
| Cavo | Gomma, NSSHÖU | |||
| Connessione di scarico | Flangia filettata/Portagomma | |||
Dimensioni in mm:
-
-
- KTZE21.5
- KTZE22.2
- KTZE23.7
- KTZE31.5
- KTZE32.2
- KTZE33.7
- KTZE43.7
W1 : livello minimo aspirazione
| Modello | A | A1 | B | D | H | W1 |
|---|---|---|---|---|---|---|
| KTZE21.5 | 261 | 235 | 609 | 216 | 728 | 345 |
| KTZE31.5 | 268 | 235 | 609 | 216 | 728 | 345 |
| KTZE22.2 | 261 | 235 | 629 | 216 | 748 | 355 |
| KTZE32.2 | 268 | 235 | 629 | 216 | 748 | 355 |
| KTZE23.7 | 338 | 283 | 747 | 252 | 717 | 435 |
| KTZE33.7 | 353 | 283 | 757 | 252 | 717 | 435 |
| KTZE43.7 | 368 | 283 | 767 | 252 | 717 | 435 |
In caso di utilizzo con miscele abrasive e/o corrosive, una naturale elevata usura potrà essere riscontrata, pertanto si consiglia di visitare il nostro sito web: www.tsurumi.eu/english/applications.htm.
