I recenti sviluppi dell'ingegneria civile e dell'architettura hanno determinato la necessità di scavare sempre più in profondità nel sottosuolo. Questo richiede una pompa sommergibile con una costruzione robusta in grado di sopportare le alte pressioni.
Sei qui:
- Inizio >
- Italia >
- Drenaggio cantiere >
- Cave e miniere >
- LH-W
LH-W | 400V / 50Hz
Downloads
| Modello | Colore curva prestazione | Scarico mm | Potenza Motore kW | Corrente A | Prevalenza max. m | Portata max. l/min | Peso a secco (senza cavo) | Passaggio girante | resistenza alla pressione | Lunghezza cavo m |
|---|---|---|---|---|---|---|---|---|---|---|

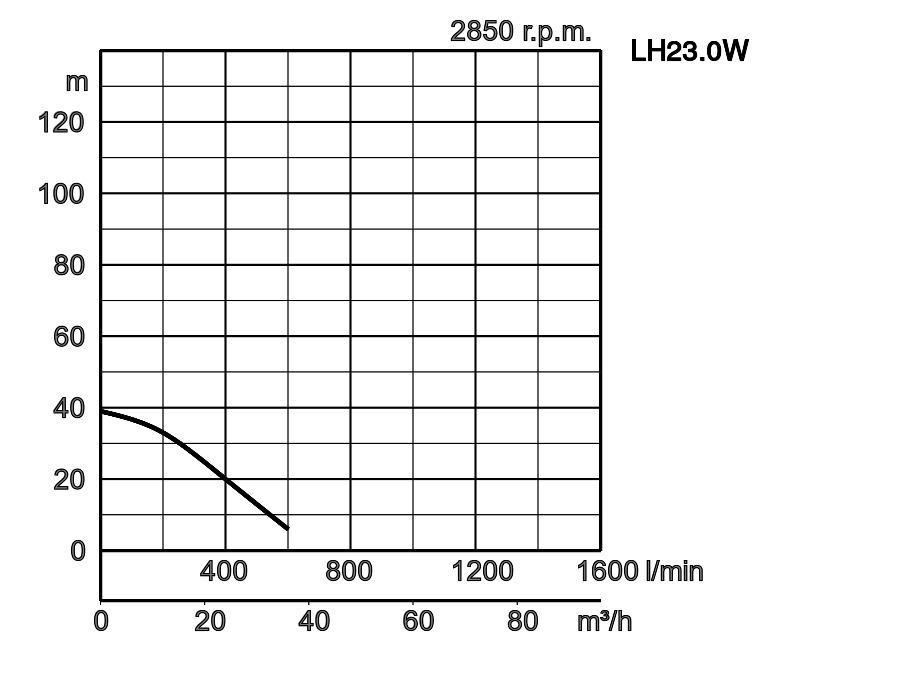

| LH23.0W | 50 | 3,0 | 6,5 | 39,0 | 600 | 46,0 | 6 | 25 | 20 | |

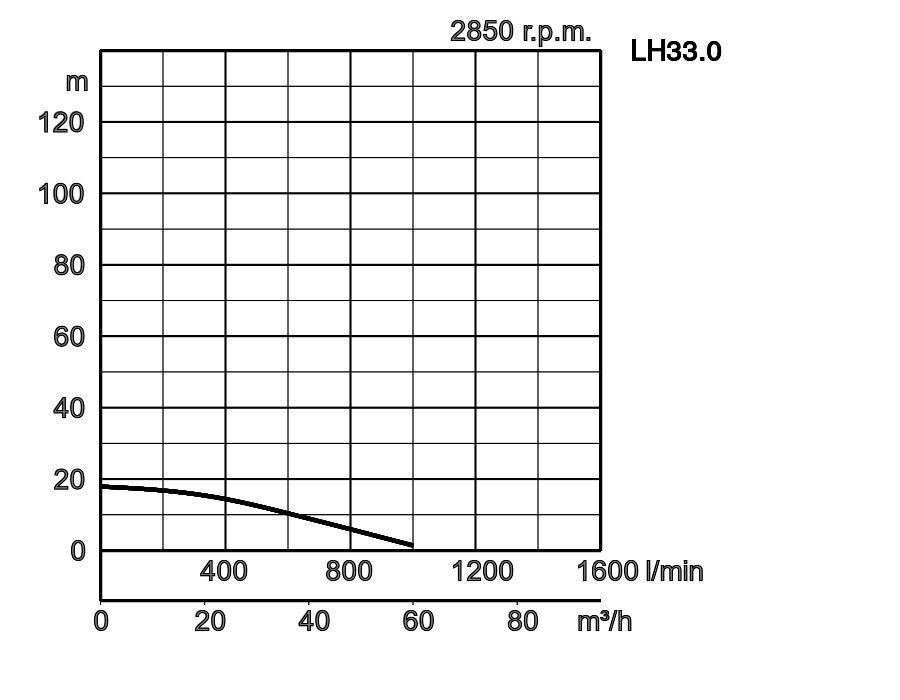

| LH33.0 | 80 | 3,0 | 6,5 | 18,0 | 1000 | 42,0 | 6 | 25 | 20 | |

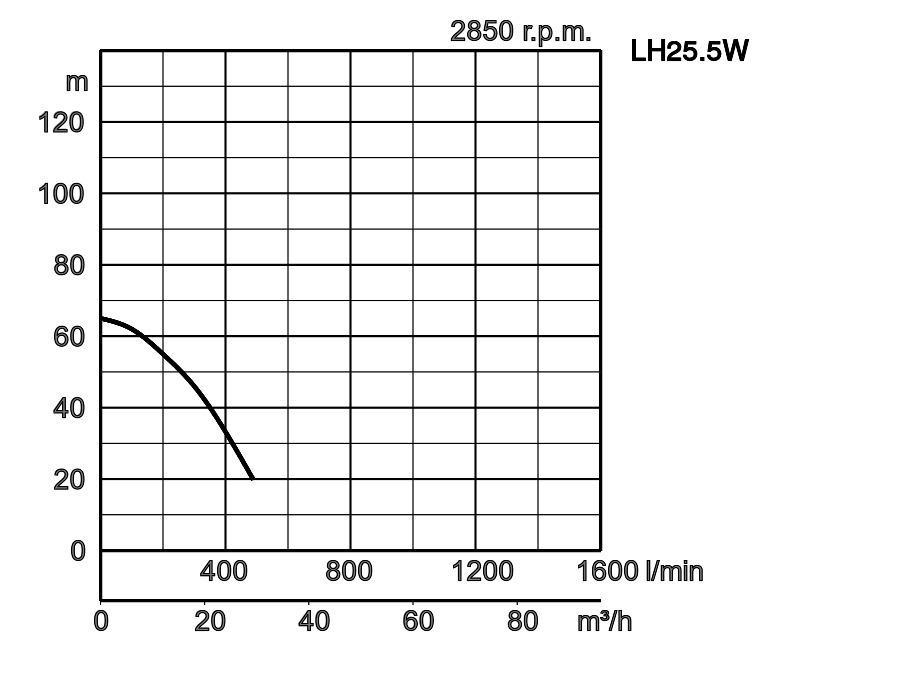

| LH25.5W | 50 | 5,5 | 11,0 | 65,0 | 490 | 80,0 | 6 | 30 | 20 | |

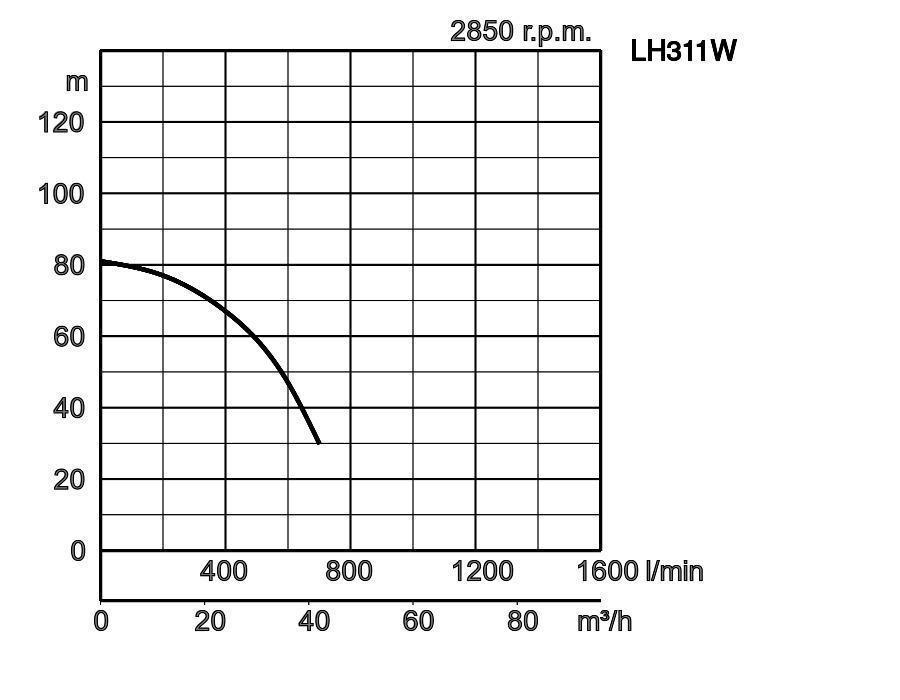

| LH311W | 80 | 11,0 | 22,0 | 81,0 | 700 | 130,0 | 8,5 | 30 | 20 | |

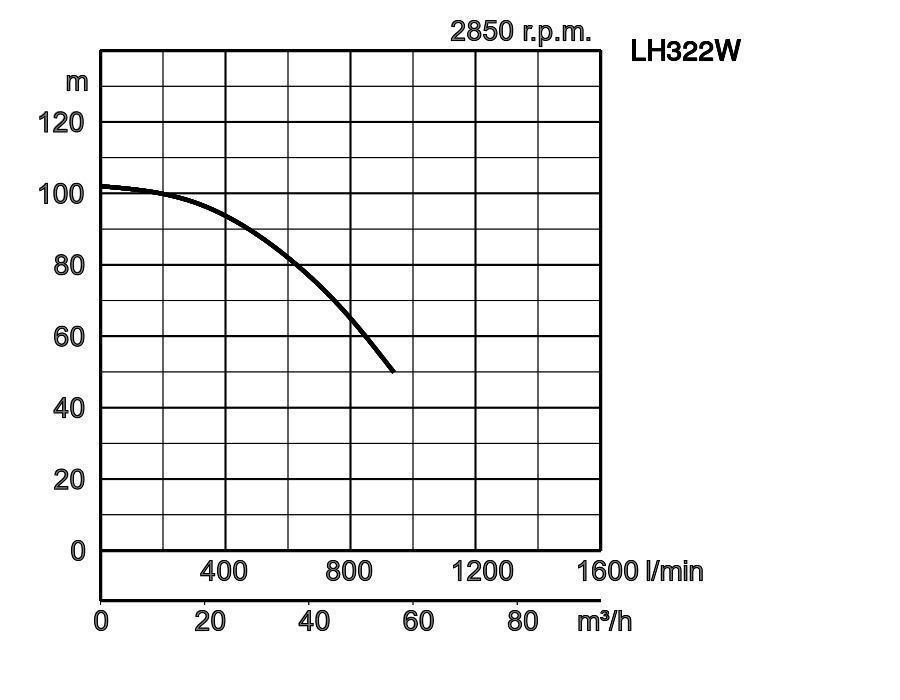

| LH322W | 80 | 22,0 | 39,0 | 102,0 | 940 | 304,0 | 8,5 | 30 | 20 | |

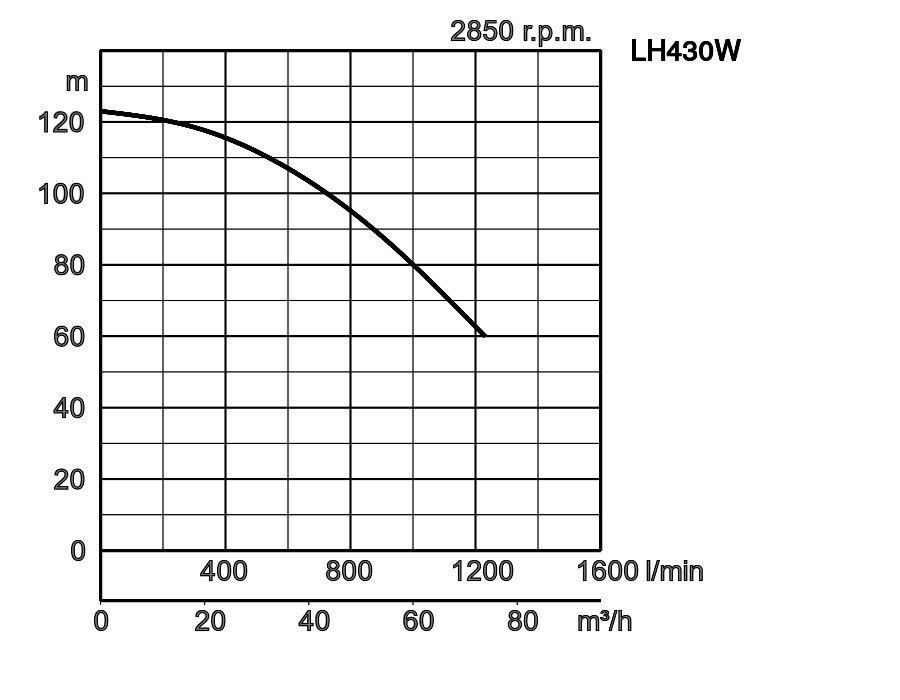

| LH430W | 100 | 30,0 | 53,0 | 123,0 | 940 | 324,0 | 8,5 | 30 | 20 | |

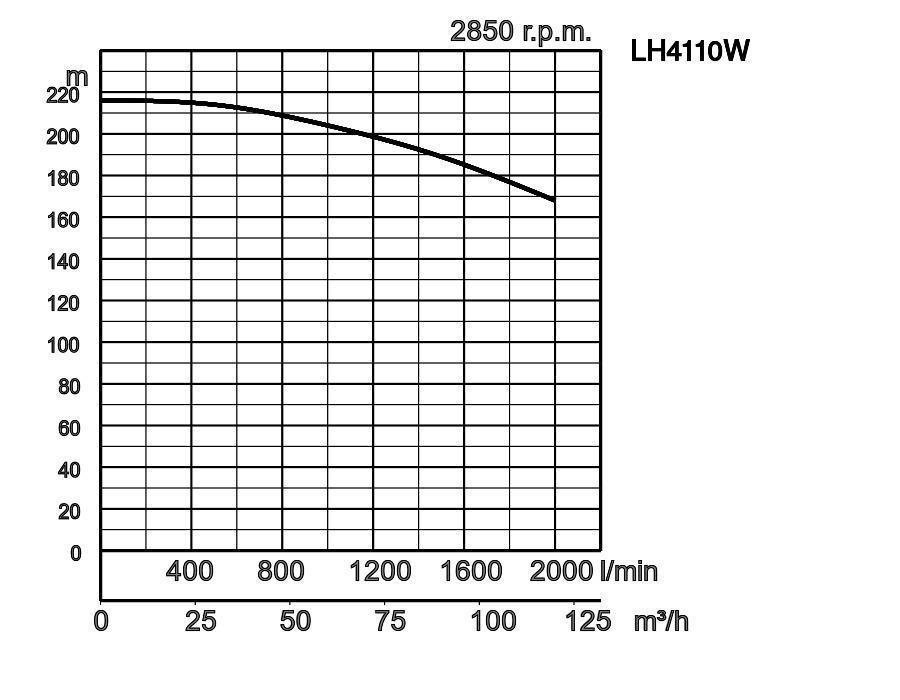

| LH4110W | 100 | 110,0 | 209,0 | 216,0 | 2000 | 1270,0 | 8,0 | 30 | 20 |
LH23.0W_4.pdf
| ø Scarico mm | 50, 80, 100 | |||
|---|---|---|---|---|
| Pompaggio liquido | Temperatura | 0-40°C | ||
| Tipo di fluido | Acque residue, acque piovane, acque cariche di sabbia | |||
| Pompa | Componenti | Girante | Girante monocanale chiusa | |
| Tenuta meccanica | Doppia tenuta meccanica | |||
| Cuscinetti | Cuscinetti a sfera schermati | |||
| Materiale | Girante | Fusione di ghisa al cromo | ||
| Tenuta meccanica | Carburo di silicio in bagno d'olio | |||
| Chiocciola | Ghisa grigia EN-GJL-200, Ghisa sferoidale EN-GJS-450-10 | |||
| Motore | Fase / Voltaggio | trifase / 400V / 50Hz / avviamento diretto, trifase / 400V / 50Hz / avviamento s/t | ||
| Isolamento | Classe di isolamento F, Classe di isolamento B | |||
| Lubrificazione | Olio lubrificante (ISO VG32) | |||
| Protezione motore (incorporata) | Interruttore termico interno, Protezione miniaturizzata | |||
| Tipo, Poli | Motore ad induzione, 2 poli | |||
| Materiale | Chiocciola | Ghisa grigia EN-GJL-200 | ||
| Albero | Acciaio inossidabile EN-X30Cr13 | |||
| Cavo | Gomma, NSSHÖU | |||
| Connessione di scarico | Flangia filettata, Flangia JIS 20K | |||
Dimensioni in mm:
-
-
- LH23.0W
- LH33.0
- LH25.5W
- LH311W
- LH322W
- LH430W
- LH4110W
W1 : livello minimo aspirazione
| Modello | d | B | D | D1 | W1 |
|---|---|---|---|---|---|
| LH23.0W | 50 | 591 | 185 | - | 150 |
| LH33.0 | 80 | 591 | 185 | - | 150 |
| LH25.5W | 50 | 750 | 240 | - | 170 |
| LH311W | 80 | 1030 | 270 | - | 200 |
| LH322W | 80 | 1234 | 330 | - | 300 |
| LH430W | 100 | 1375 | 330 | - | 300 |
| LH4110W | 100 | 1825 | 616 | 592 | 380 |
In caso di utilizzo con miscele abrasive e/o corrosive, una naturale elevata usura potrà essere riscontrata, pertanto si consiglia di visitare il nostro sito web: www.tsurumi.eu/english/applications.htm.
