Pompe per miscele abrasive nate dalla serie KTZ standard. Costruite con materiali resistenti all'usura che ne aumentano la durata.
Sei qui:
- Inizio >
- Italia >
- Drenaggio cantiere >
- Cave e miniere >
- KTD
KTD | 400V / 50Hz

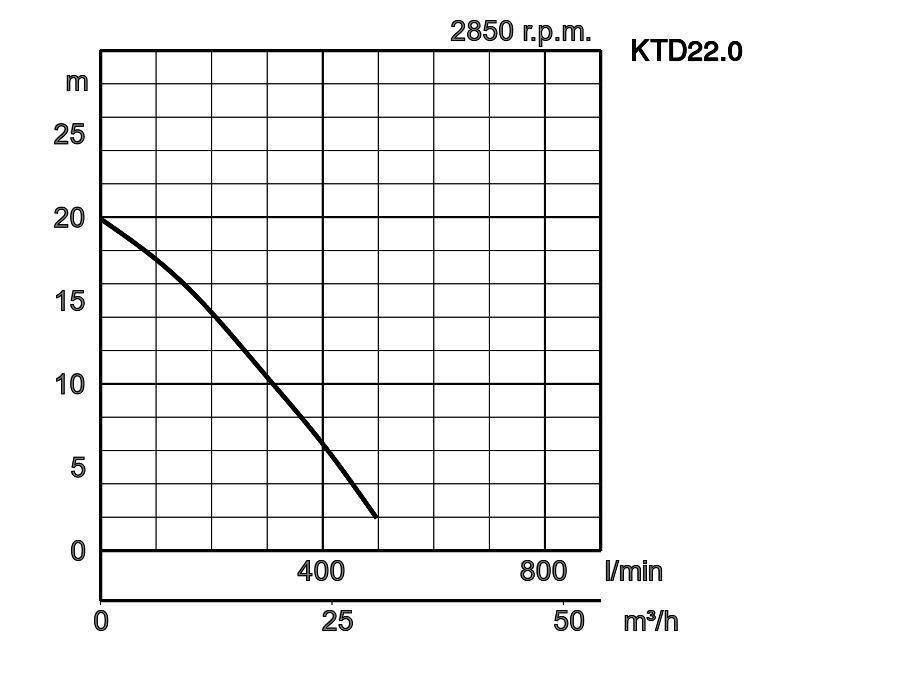

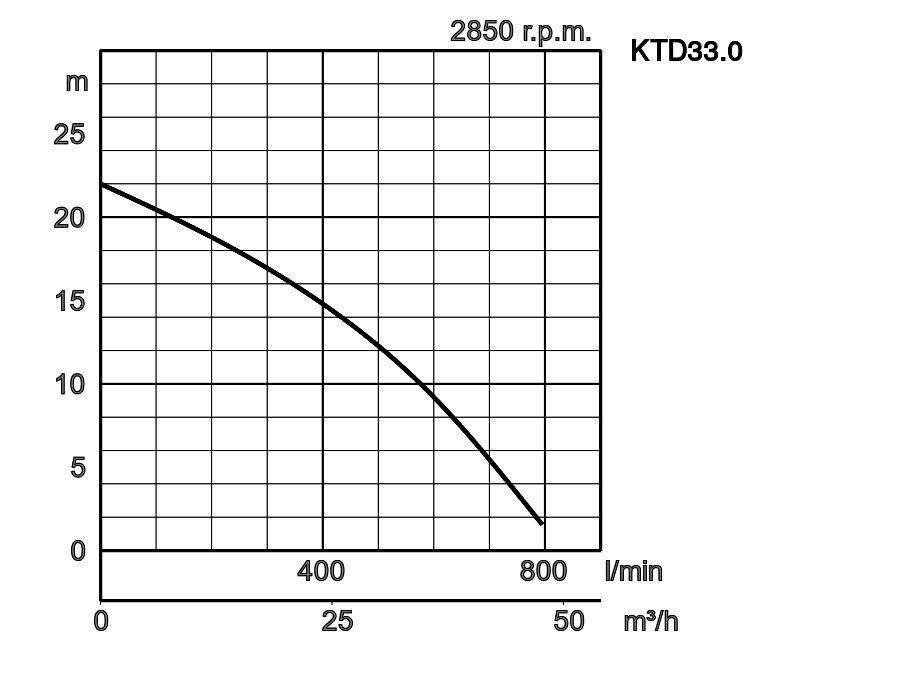

| Modello | Colore curva prestazione | Scarico mm | Potenza Motore kW | Corrente A | Prevalenza max. m | Portata max. l/min | Peso a secco (senza cavo) | Passaggio girante | resistenza alla pressione | Lunghezza cavo m |
|---|---|---|---|---|---|---|---|---|---|---|
| KTD22.0 | 50 | 2,0 | 4,5 | 19,9 | 496 | 38,0 | 10 | 25 | 20 | |
| KTD33.0 | 80 | 3,0 | 6,5 | 22,0 | 794 | 65,0 | 10 | 25 | 20 |
KTD22.0_4.pdf
| ø Scarico mm | 50, 80 | |||
|---|---|---|---|---|
| Pompaggio liquido | Temperatura | 0-40°C | ||
| Tipo di fluido | Fanghi, liquami, liquidi contenenti fango e/o bentonite | |||
| Pompa | Componenti | Girante | Girante semi aperta | |
| Tenuta meccanica | Doppia tenuta meccanica | |||
| Cuscinetti | Cuscinetti a sfera schermati | |||
| Materiale | Girante | Fusione di ghisa al cromo | ||
| Chiocciola | Ghisa grigia EN-GJL-200 | |||
| Piastra di usura | Ghisa sferoidale EN-GJS-500-7 | |||
| Tenuta meccanica | Carburo di silicio in bagno d'olio | |||
| Motore | Isolamento | Classe di isolamento F | ||
| Protezione motore (incorporata) | Interruttore termico interno | |||
| Tipo, Poli | Motore ad induzione, 2 poli | |||
| Fase / Voltaggio | trifase / 400V / 50Hz / avviamento diretto | |||
| Lubrificazione | Olio lubrificante (ISO VG32) | |||
| Materiale | Chiocciola | Ghisa grigia EN-GJL-200 | ||
| Albero | Acciaio inossidabile EN-X30Cr13 | |||
| Cavo | Gomma, NSSHÖU | |||
| Connessione di scarico | Flangia filettata/Portagomma | |||
Dimensioni in mm:
-
-
- KTD22.0
- KTD33.0
W1 : livello minimo aspirazione
| Modello | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| KTD22.0 | 235 | 173 | 550 | 442 | 221 | 519 | 140 |
| KTD33.0 | 297 | 222 | 644 | 521 | 266 | 654 | 160 |
In caso di utilizzo con miscele abrasive e/o corrosive, una naturale elevata usura potrà essere riscontrata, pertanto si consiglia di visitare il nostro sito web: www.tsurumi.eu/english/applications.htm.
