Les récents développements dans le génie civil et les technologies architecturales augmentent la nécessité de creuser plus profondément sous terre. Ceci exige une pompe submersible de construction robuste qui puisse supporter une pression élevée à de telles profondeurs dans l’eau.
Vous êtes ici :
LH | 400V / 50Hz
Downloads
| Modèles | Code couleur courbe | Tubulure de refoulement mm | Puissance moteur kW | Courant nominal A | HMT maxi m | Débit maxi l/min | Poids brut sans câble kg | Granulométrie maxi ø mm | résistance à la pression maxi m | Longueur câble m |
|---|---|---|---|---|---|---|---|---|---|---|

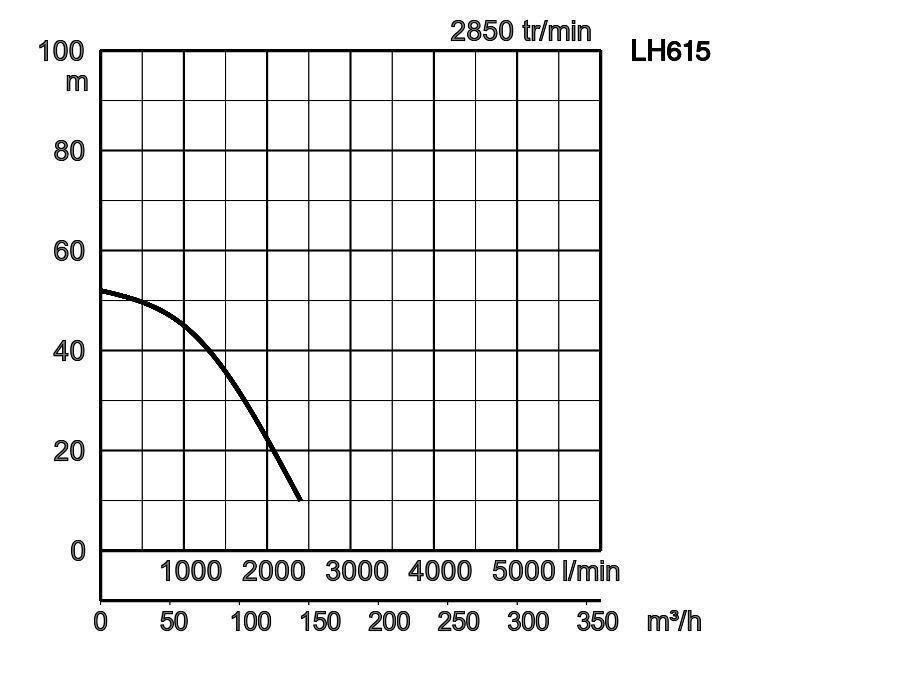

| LH615 | 150 | 15,0 | 27,5 | 52,0 | 2400 | 213,0 | 8,5 | 30 | 20 | |
| LH619 | 150 | 19,0 | 36,0 | 42,0 | 4370 | 350,0 | 12 | 30 | 20 | |
| LH422 | 100 | 22,0 | 40,5 | 66,0 | 2400 | 350,0 | 6 | 30 | 20 | |

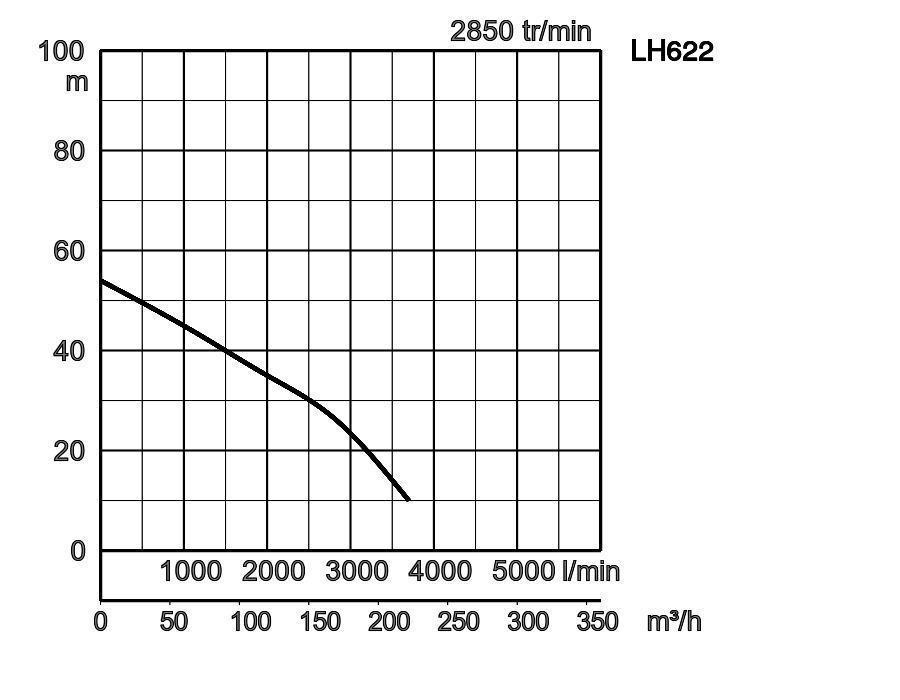

| LH622 | 150 | 22,0 | 40,5 | 54,0 | 3750 | 360,0 | 12 | 30 | 20 | |

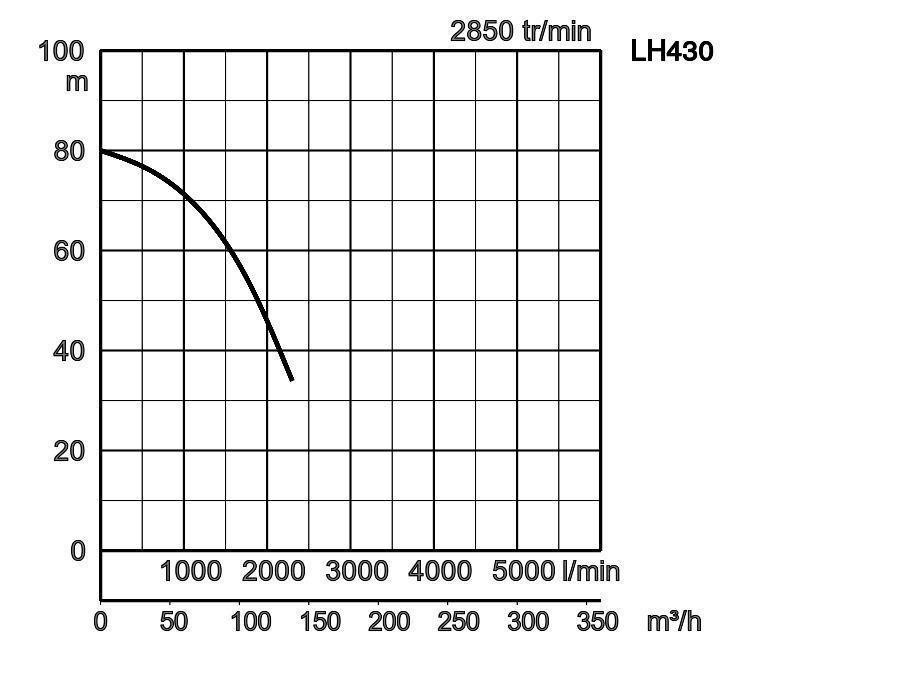

| LH430 | 100 | 30,0 | 55,0 | 80,0 | 2300 | 355,0 | 6 | 30 | 20 | |
| LH637 | 150 | 37,0 | 67,0 | 89,5 | 2380 | 495,0 | 6 | 30 | 20 | |
| LH837 | 200 | 37,0 | 67,0 | 51,8 | 5375 | 495,0 | 20 | 30 | 20 | |

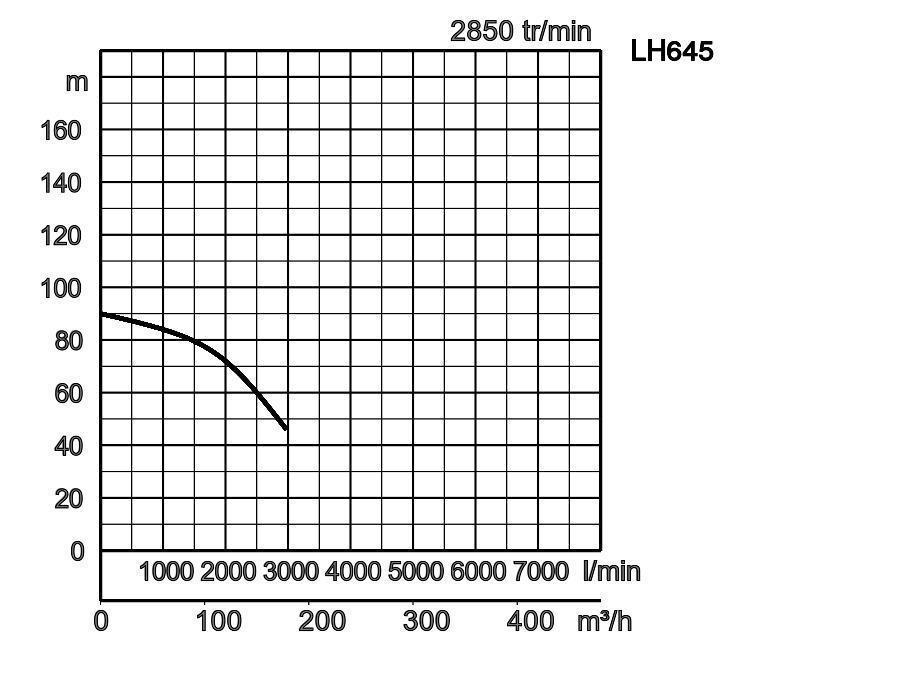

| LH645 | 150 | 45,0 | 81,0 | 90,0 | 2975 | 510,0 | 6 | 30 | 20 | |

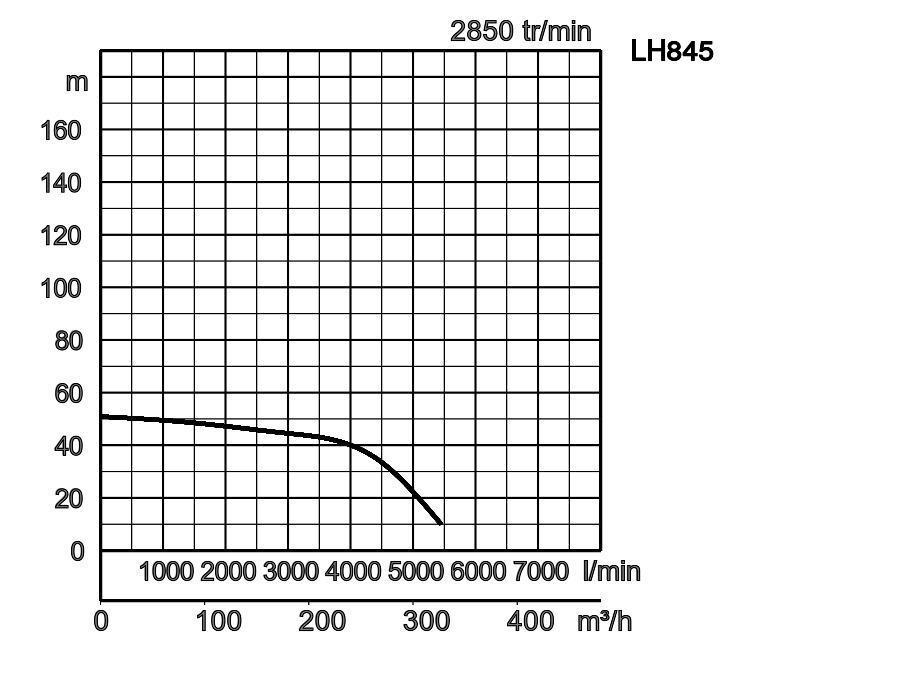

| LH845 | 200 | 45,0 | 81,0 | 50,8 | 5450 | 510,0 | 20 | 30 | 20 | |

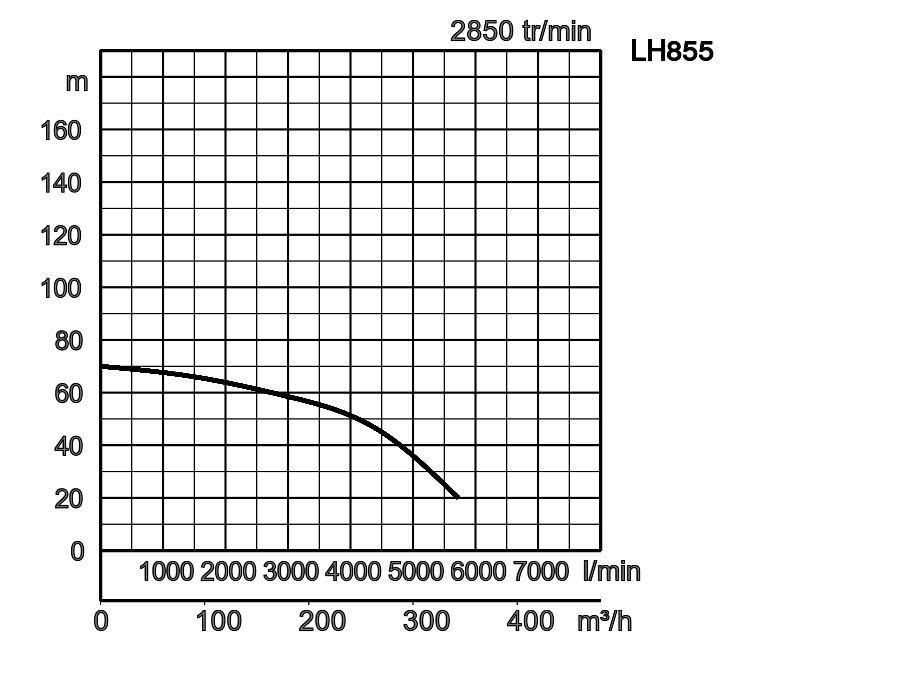

| LH855 |
10
|
200 | 55,0 | 100,0 | 70,0 | 5725 | 820,0 | 20 | 30 | 20 |

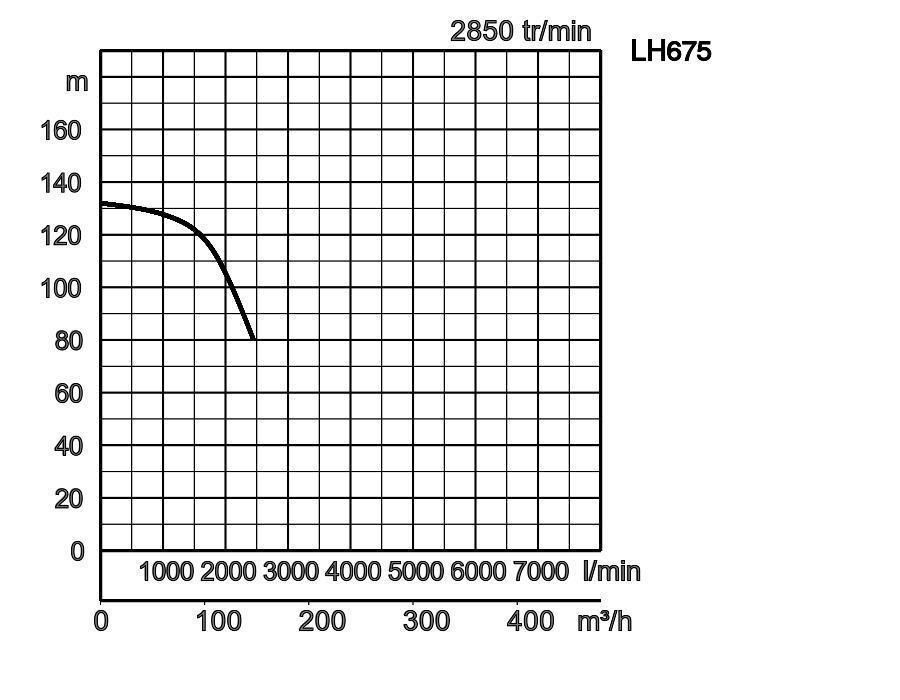

| LH675 |
11
|
150 | 75,0 | 130,0 | 132,0 | 2450 | 865,0 | 6 | 30 | 20 |

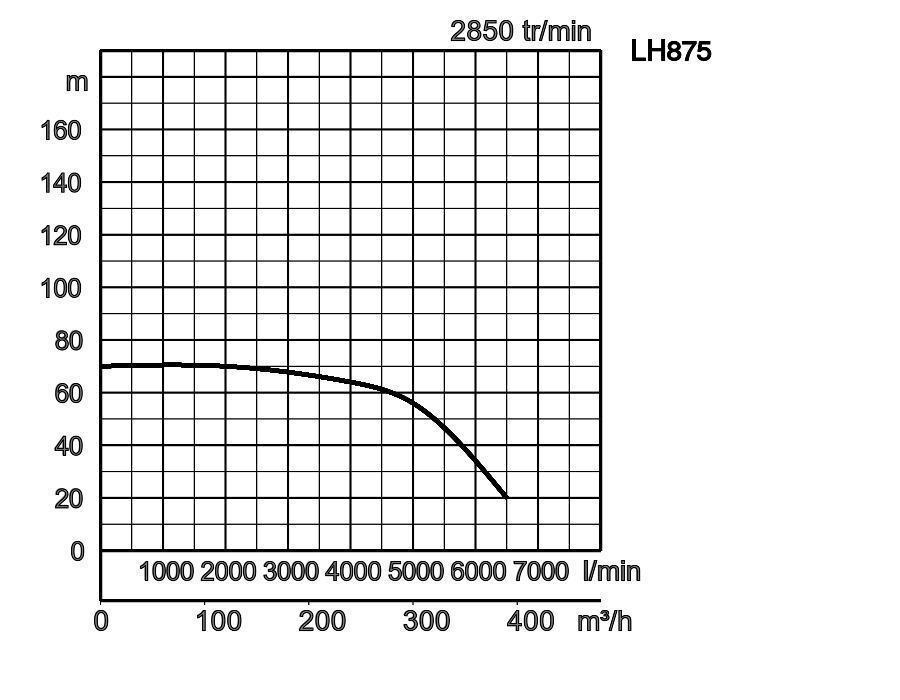

| LH875 |
12
|
200 | 75,0 | 130,0 | 70,0 | 6500 | 865,0 | 20 | 30 | 20 |
| LH690 |
13
|
150 | 90,0 | 166,0 | 150,0 | 2500 | 1100,0 | 6 | 30 | 20 |
| LH890 |
14
|
200 | 90,0 | 166,0 | 90,0 | 6000 | 1150,0 | 20 | 30 | 20 |
| LH6110 | 150 | 110,0 | 209,0 | 177,0 | 3000 | 1210,0 | 6 | 30 | 20 | |

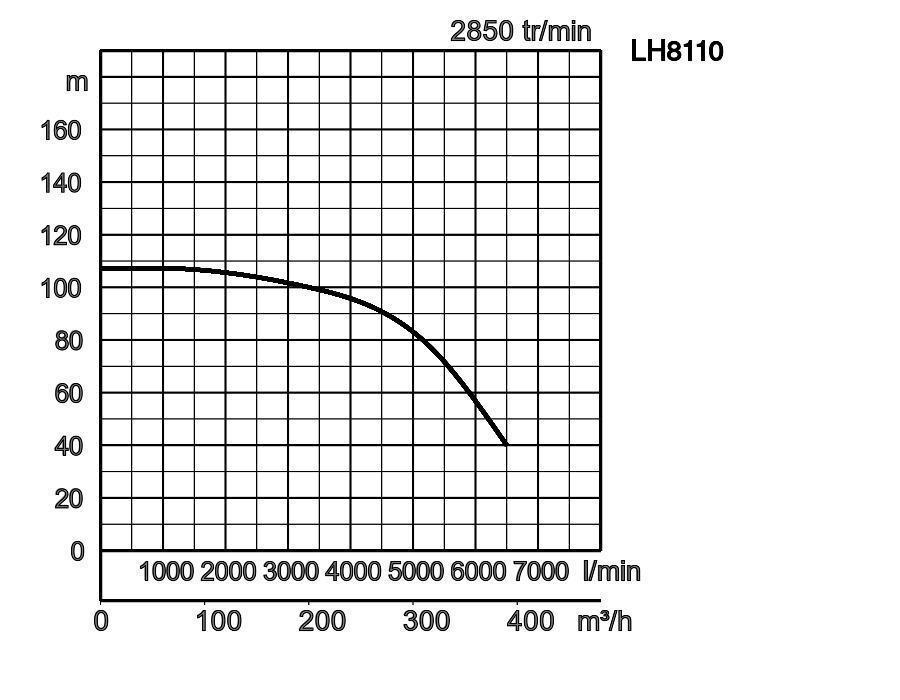

| LH8110 | 200 | 110,0 | 209,0 | 107,0 | 6500 | 1210,0 | 20 | 30 | 20 |
LH615_2.pdf
| ø Refoulement mm | 100, 150, 200 | |||
|---|---|---|---|---|
| Fluide Pompé | Température | 0-40°C | ||
| Type de Fluide | Eaux de pluie, eaux chargées en sable, eaux souterraines | |||
| Pompe | Compo- sants | Turbine | Turbine type fermé | |
| Garnitures | Double garniture mécanique | |||
| Roulements | Roulements à billes étanches | |||
| Matériaux | Turbine | Fonte au chrôme | ||
| Corps | Fonte ductile EN-GJS-450-10, Fonte grise EN-GJL-200 | |||
| Garnitures | Carbure de silicium, bain d'huile | |||
| Moteur | Lubrification | Huile hydraulique (ISO VG32) | ||
| Isolation | Classe d'isolation B, Classe d'isolation F | |||
| Protection Moteur (integrée) | Ipsotherme ronde, Protection miniature | |||
| Type, Pôles | Moteur à induction, 2 pôles, IP68 | |||
| Phase / Tension | Triph./400V/50Hz / dém. direct, Triph./400V/50Hz / étoile-triangle | |||
| Matériaux | Corps | Fonte grise EN-GJL-200 | ||
| Arbre | INOX EN-X30Cr13 | |||
| Câble | Caoutchouc, NSSHÖU | |||
| Type de Refoulement | Bride JIS10K, Bride JIS20K | |||

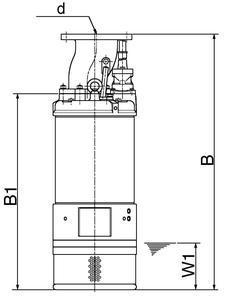

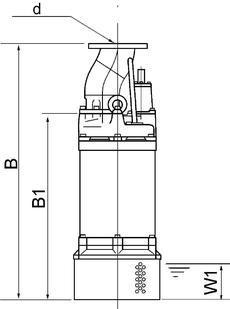

Dimensions en mm:
-
-

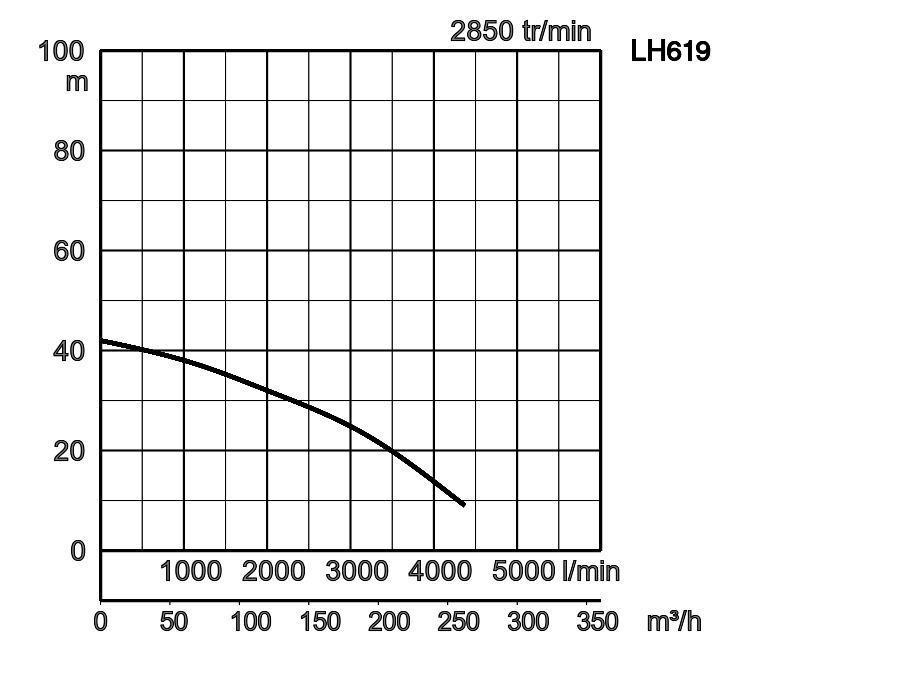

- LH619

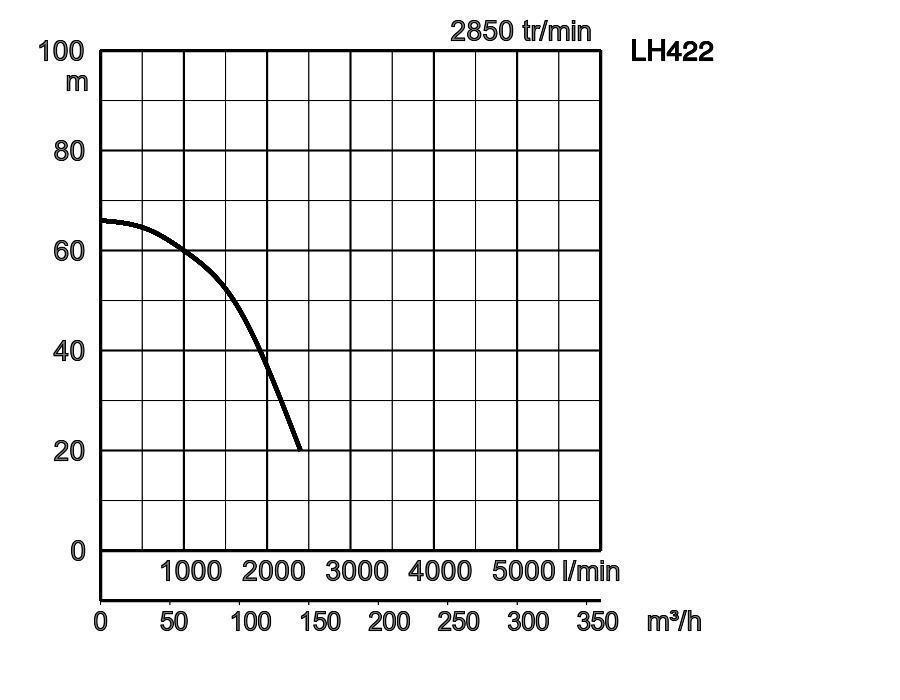

- LH422
- LH622
- LH430

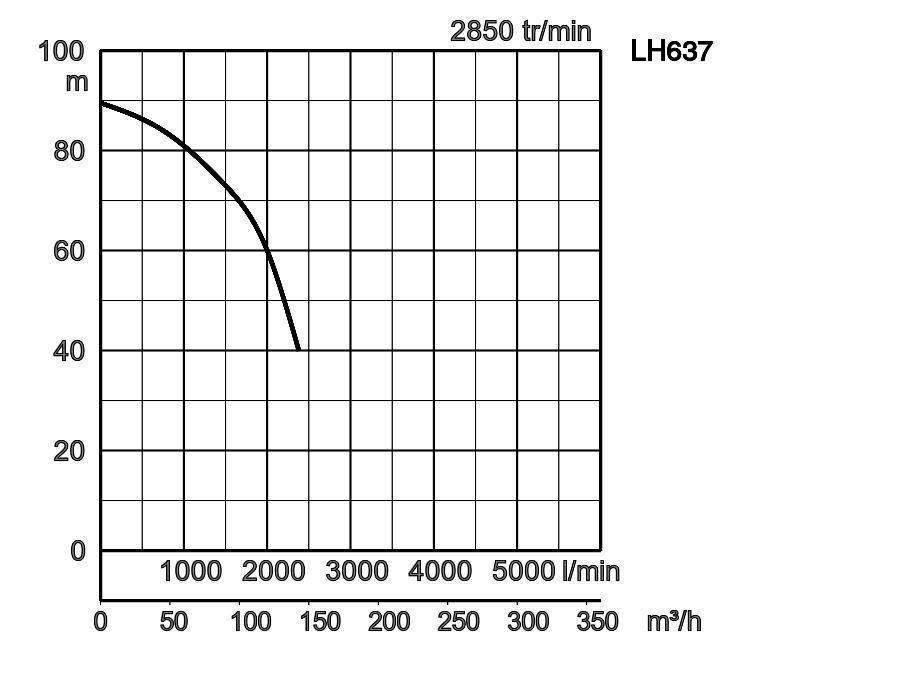

- LH637

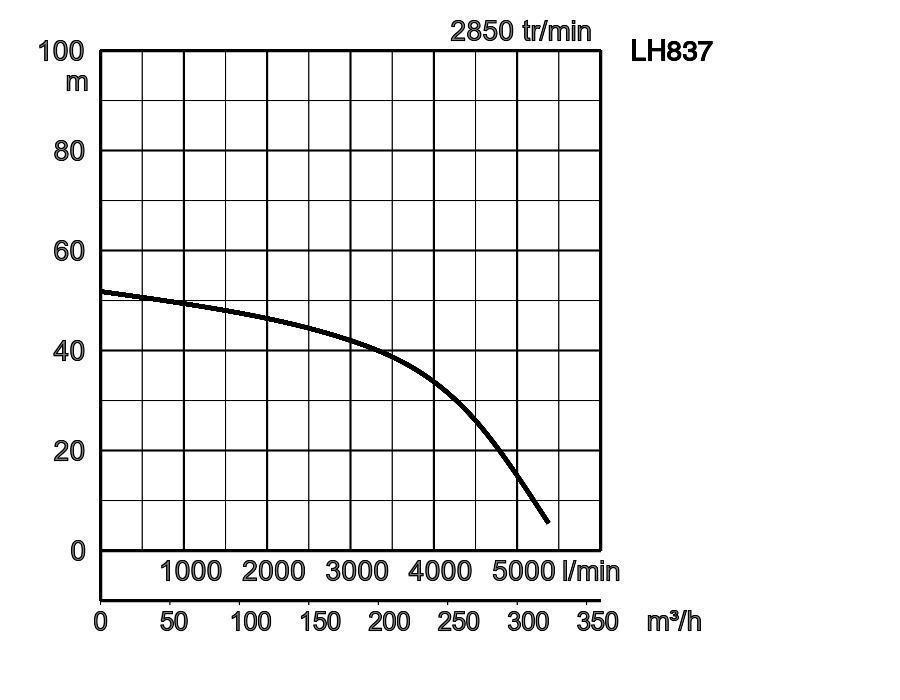

- LH837
- LH645
- LH845
- LH675
- LH875

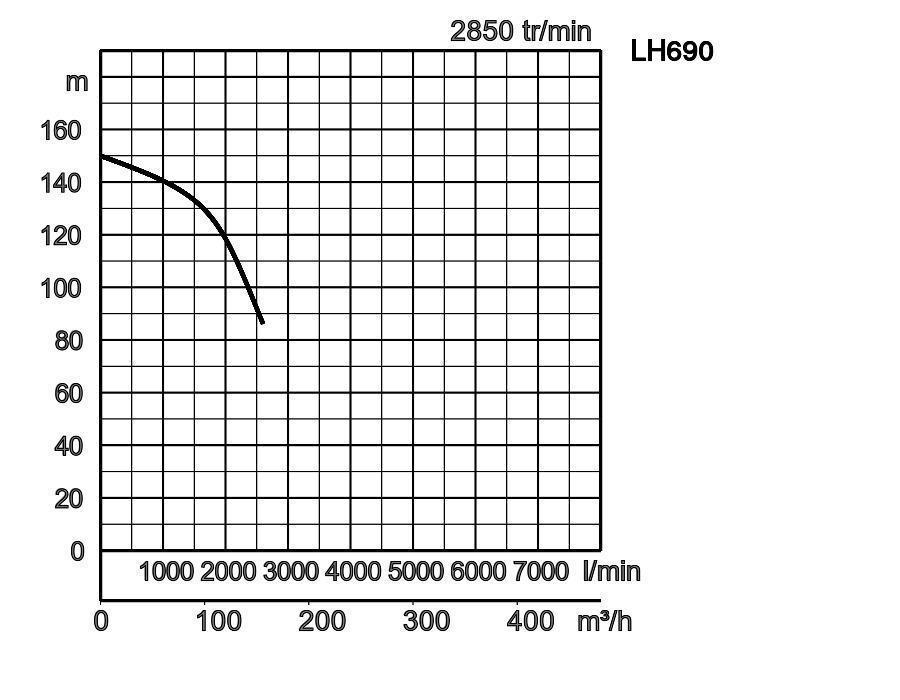

- LH690

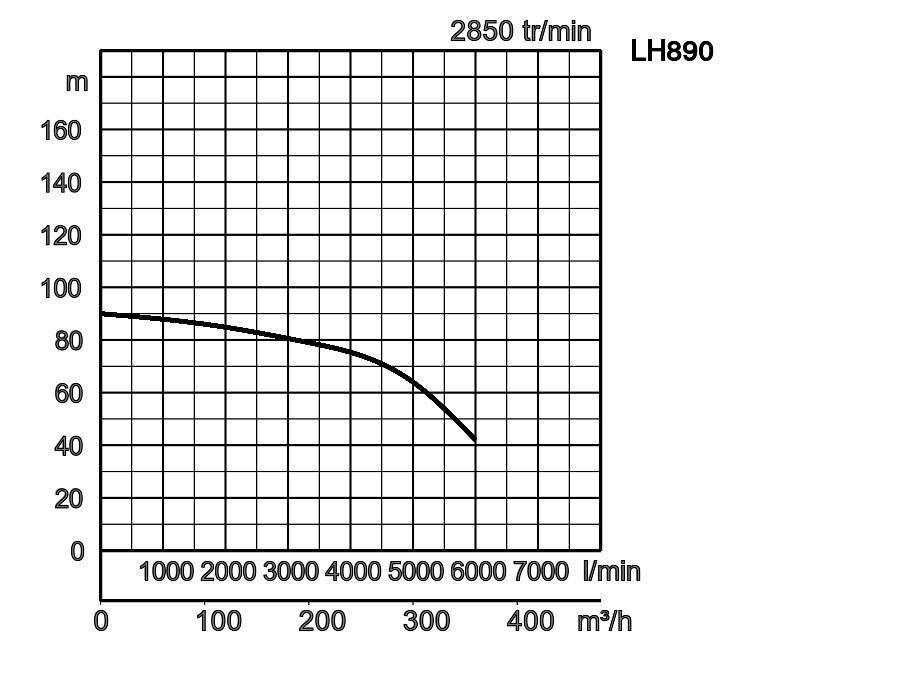

- LH890

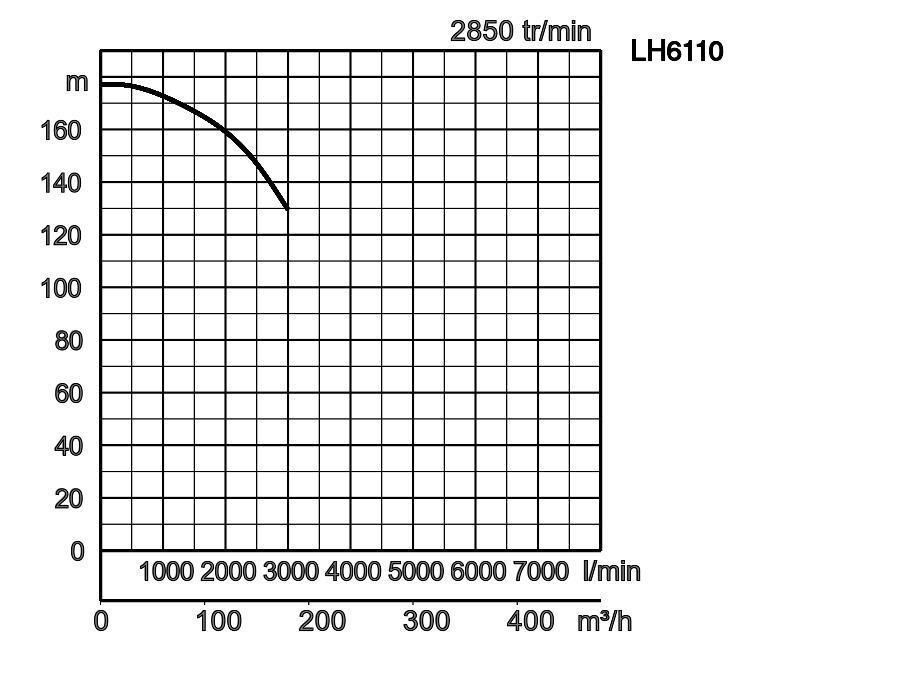

- LH6110
- LH8110
- LH855
-
-
- LH615
W1: Niveau minimum de pompage
| Modèles | d | A | B | B1 | D | W1 |
|---|---|---|---|---|---|---|
| LH615 | 150 | 7 | 1014 | 777 | 330 | 185 |
| LH619 | 150 | - | 1352 | 1051 | 420 | 250 |
| LH422 | 100 | - | 1352 | 1051 | 420 | 250 |
| LH622 | 150 | - | 1352 | 1051 | 420 | 250 |
| LH430 | 100 | - | 1352 | 1051 | 420 | 250 |
| LH637 | 150 | - | 1448 | 1027 | 530 | 180 |
| LH837 | 200 | - | 1488 | 1027 | 530 | 180 |
| LH645 | 150 | - | 1448 | 1027 | 530 | 180 |
| LH845 | 200 | - | 1488 | 1027 | 530 | 180 |
| LH855 | 200 | - | 1716 | 1255 | 550 | 200 |
| LH675 | 150 | - | 1676 | 1255 | 563 | 200 |
| LH875 | 200 | - | 1716 | 1255 | 563 | 200 |
| LH690 | 150 | - | 1787 | 1385 | 595 | 200 |
| LH890 | 200 | - | 1787 | 1385 | 595 | 200 |
| LH6110 | 150 | - | 1887 | 1485 | 592 | 200 |
| LH8110 | 200 | - | 1887 | 1485 | 592 | 200 |
Dans les utilisations abrasives et corrosives, une usure survient naturellement plus fortement sur certains composants. Nous vous prions à ce sujet d'observer nos rapports d'utilisations sur www.tsurumi.eu/french/applications.htm
