Moteur à 4 pôles, excellente durabilité, rendement élevé
Vous êtes ici :
KRS | 400V / 50Hz
Downloads
| Modèles | Code couleur courbe | Tubulure de refoulement mm | Puissance moteur kW | Courant nominal A | HMT maxi m | Débit maxi l/min | Poids brut sans câble kg | Granulométrie maxi ø mm | résistance à la pression maxi m | Longueur câble m |
|---|---|---|---|---|---|---|---|---|---|---|

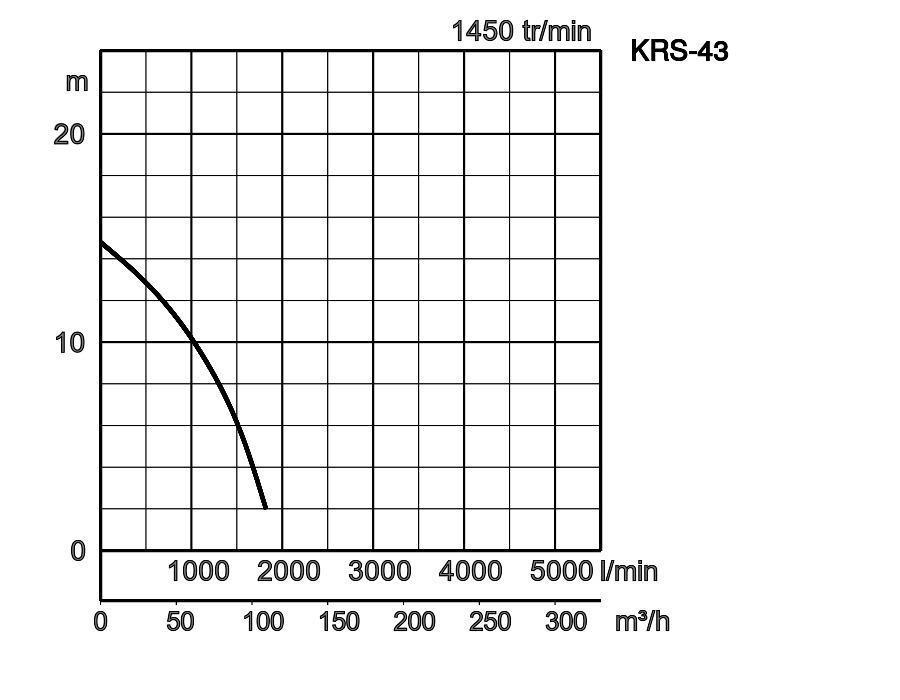

| KRS-43 | 100 | 3,0 | 6,5 | 14,8 | 1820 | 95,0 | 12 | 15 | 20 | |

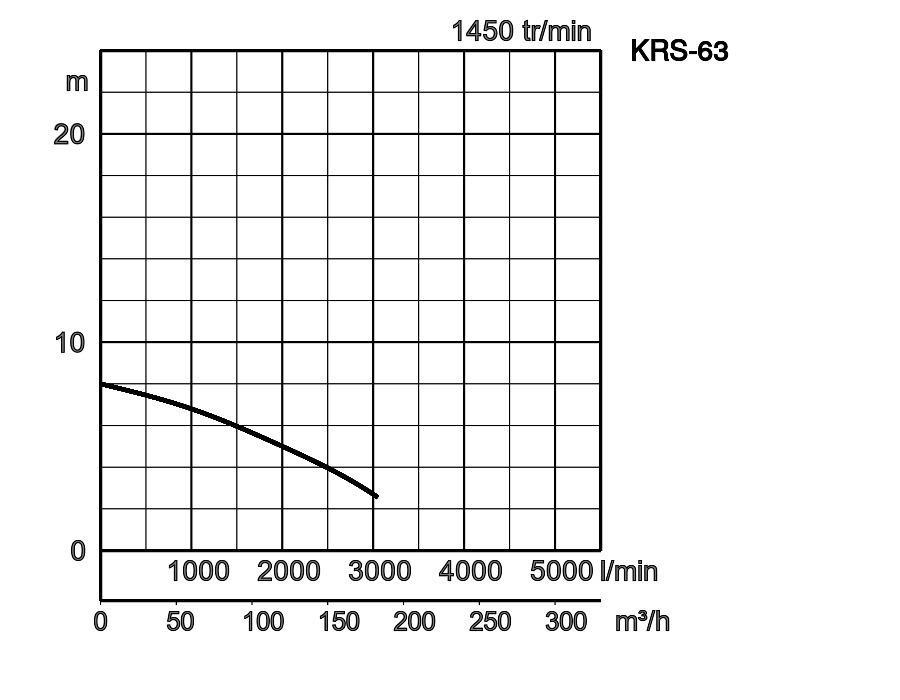

| KRS-63 | 150 | 3,0 | 6,5 | 8,0 | 3250 | 97,0 | 15 | 15 | 20 | |

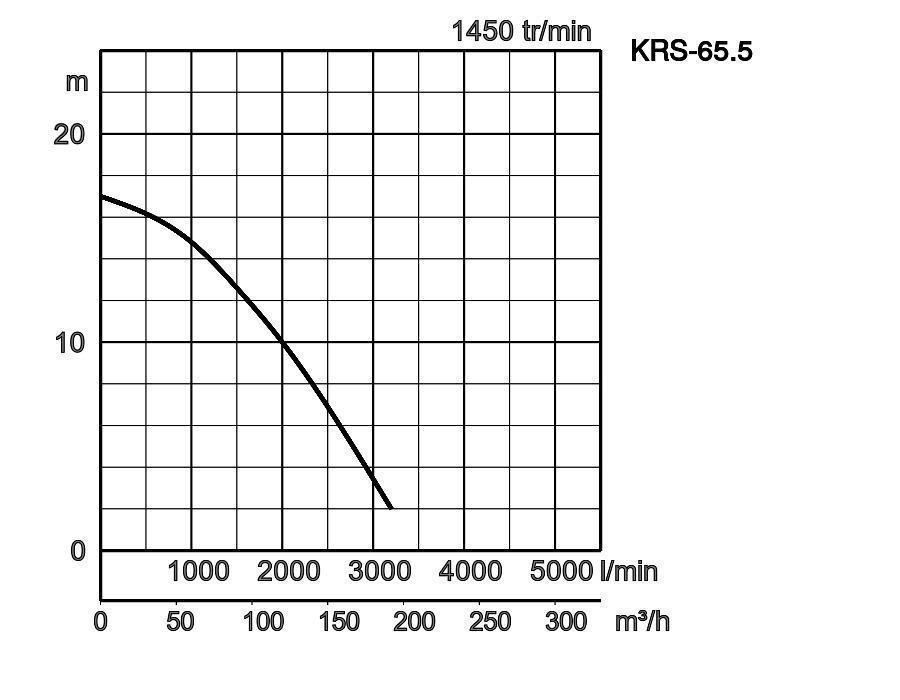

| KRS-65.5 | 150 | 5,5 | 12,1 | 17,0 | 3180 | 118,0 | 20 | 15 | 20 | |

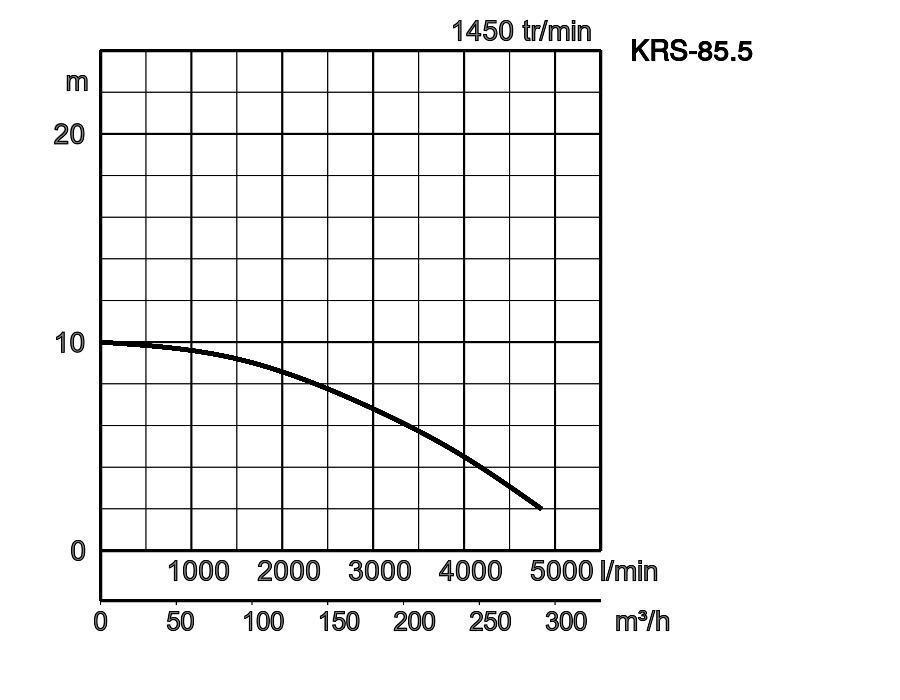

| KRS-85.5 | 200 | 5,5 | 12,1 | 10,0 | 4850 | 118,0 | 20 | 15 | 20 | |

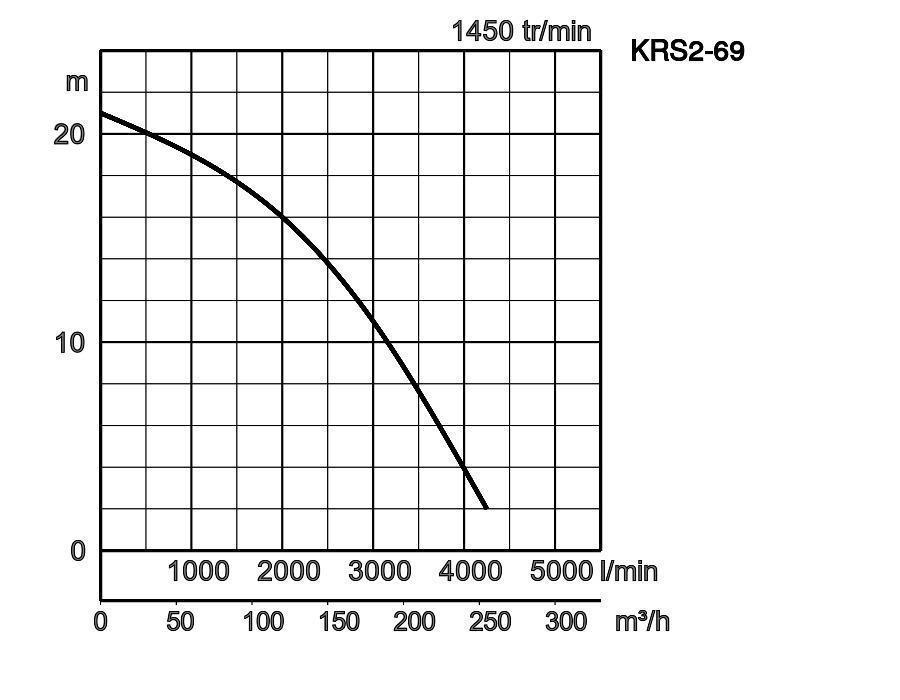

| KRS2-69 | 150 | 9,0 | 19,0 | 21,0 | 4250 | 155,0 | 20 | 15 | 20 | |

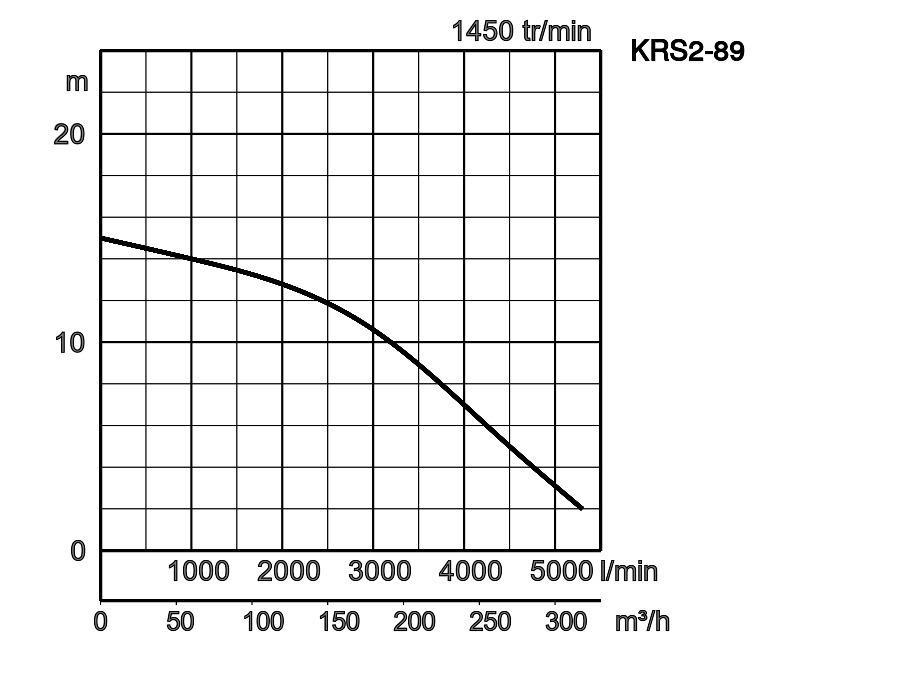

| KRS2-89 | 200 | 9,0 | 19,0 | 15,0 | 5300 | 175,0 | 30 | 15 | 20 | |

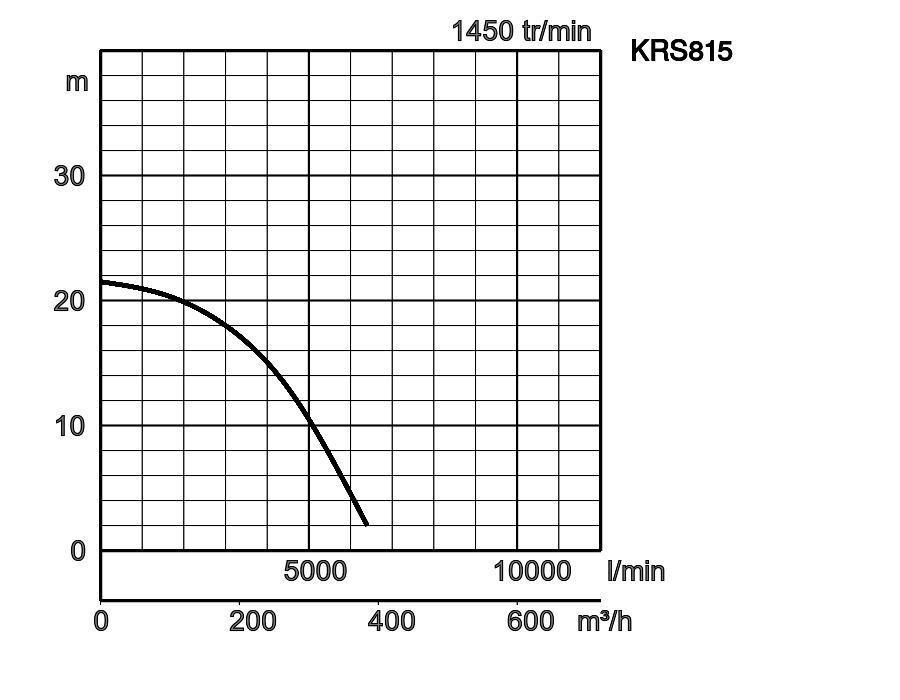

| KRS815 | 200 | 15,0 | 31,9 | 21,5 | 6400 | 240,0 | 25 | 20 | 20 | |

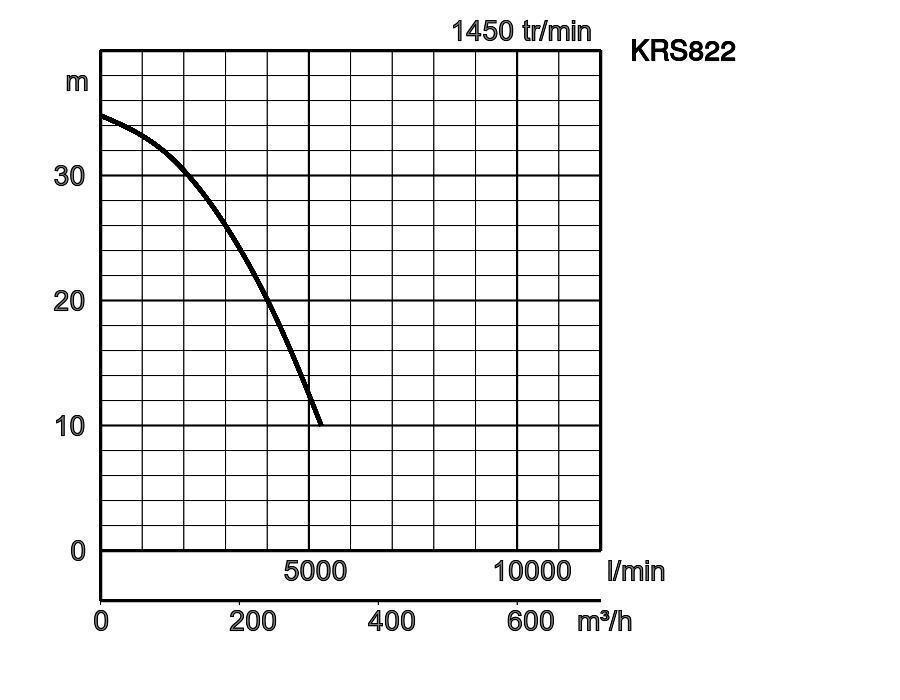

| KRS822 | 200 | 22,0 | 44,6 | 34,8 | 5300 | 380,0 | 25 | 20 | 20 | |

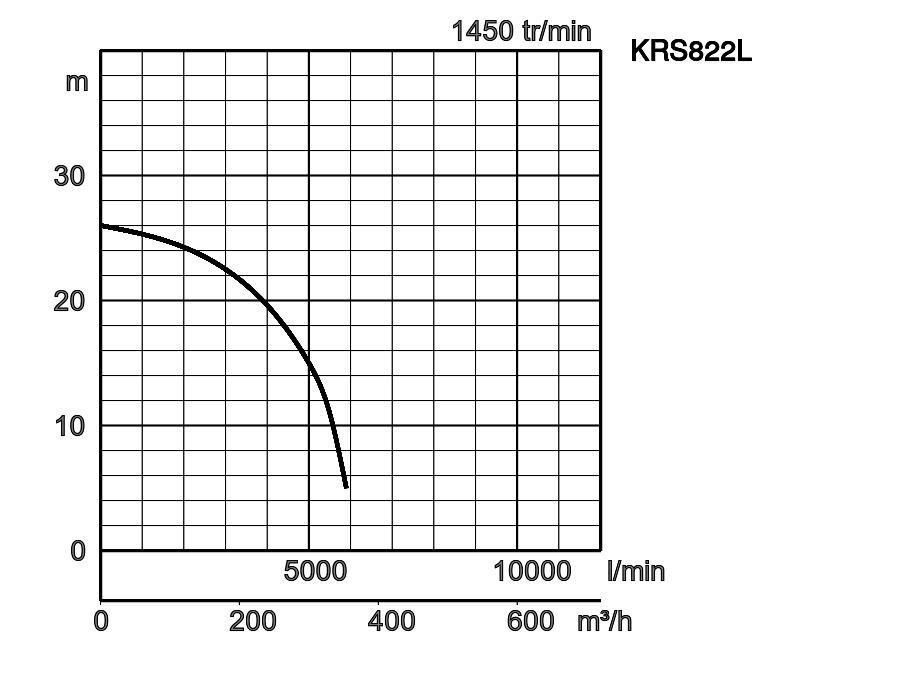

| KRS822L | 200 | 22,0 | 44,6 | 26,0 | 5900 | 390,0 | 25 | 20 | 20 | |

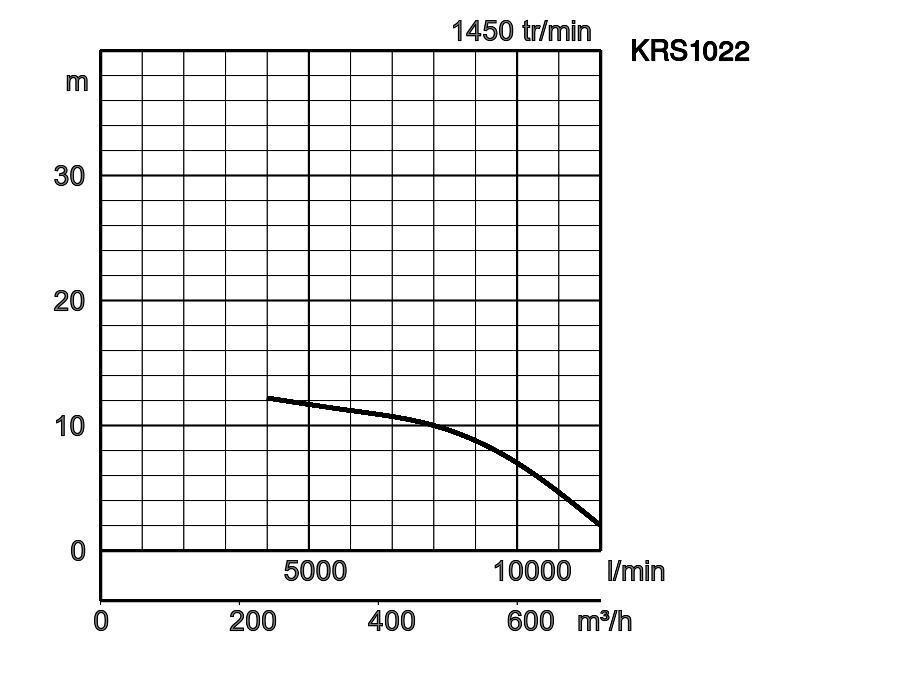

| KRS1022 | 250 | 22,0 | 45,7 | 12,1 | 12000 | 390,0 | 25 | 20 | 20 |
KRS-43_2.pdf
| ø Refoulement mm | 100, 150, 200,250 | |||
|---|---|---|---|---|
| Fluide Pompé | Température | 0-40°C | ||
| Type de Fluide | Eaux de pluie, eaux chargées en sable, eaux souterraines | |||
| Pompe | Compo- sants | Turbine | Turbine semi-ouvert, Turbine type fermé | |
| Garnitures | Double garniture mécanique | |||
| Roulements | Roulements à billes étanches | |||
| Matériaux | Turbine | Fonte ductile EN-GJS-700-2 | ||
| Corps | Fonte grise EN-GJL-200 | |||
| Plaque d'aspiration | Fonte grise EN-GJL-200 | |||
| Garnitures | Carbure de silicium, bain d'huile | |||
| Moteur | Phase / Tension | Triph./400V/50Hz / dém. direct | ||
| Type, Pôles | Moteur à induction, 4 pôles, IP68 | |||
| Lubrification | Huile hydraulique (ISO VG32) | |||
| Protection Moteur (integrée) | Ipsotherme ronde | |||
| Isolation | Classe d'isolation E, Classe d'isolation F, Classe d'isolation B | |||
| Matériaux | Corps | Fonte grise EN-GJL-150, Fonte grise EN-GJL-200 | ||
| Arbre | INOX EN-X30Cr13 | |||
| Câble | Caoutchouc, NSSHÖU | |||
| Type de Refoulement | Sortie filetée, Queue cannelée | |||
Dimensions en mm:
-
-
- KRS-43
- KRS-63
- KRS-65.5
- KRS-85.5
- KRS2-69
- KRS2-89
- KRS815
- KRS822
- KRS822L
-
-
- KRS1022
W1: Niveau minimum de pompage
| Modèles | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| KRS-43 | 378 | 288 | 723 | 586 | 347 | 651 | 170 |
| KRS-63 | 385 | 295 | 867 | 686 | 365 | 777 | 300 |
| KRS-65.5 | 423 | 303 | 790 | 608 | 369 | 698 | 190 |
| KRS-85.5 | 445 | 325 | 942 | 710 | 413 | 800 | 295 |
| KRS2-69 | 487 | 371 | 812 | 630 | 424 | 743 | 200 |
| KRS2-89 | 470 | 354 | 933 | 701 | 403 | 814 | 300 |
| KRS815 | 481 | 347 | 1069 | 837 | 440 | 949 | 275 |
| KRS822 | 572 | 445 | 1238 | 1006 | 530 | 1156 | 345 |
| KRS822L | 572 | 445 | 1238 | 1006 | 530 | 1156 | 345 |
| KRS1022 | 525 | 260 | 1419 | 1156 | - | - | 450 |
Dans les utilisations abrasives et corrosives, une usure survient naturellement plus fortement sur certains composants. Nous vous prions à ce sujet d'observer nos rapports d'utilisations sur www.tsurumi.eu/french/applications.htm
